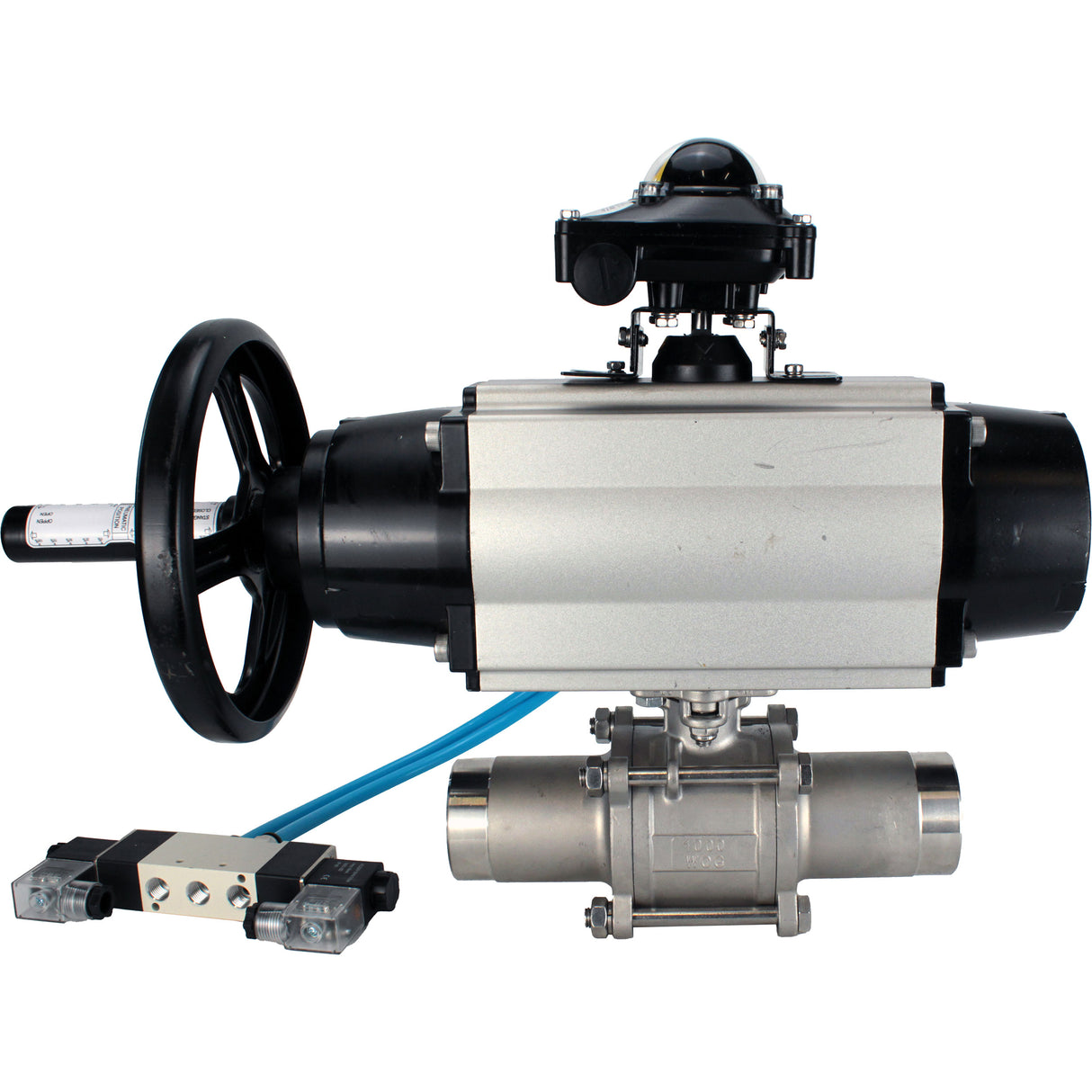

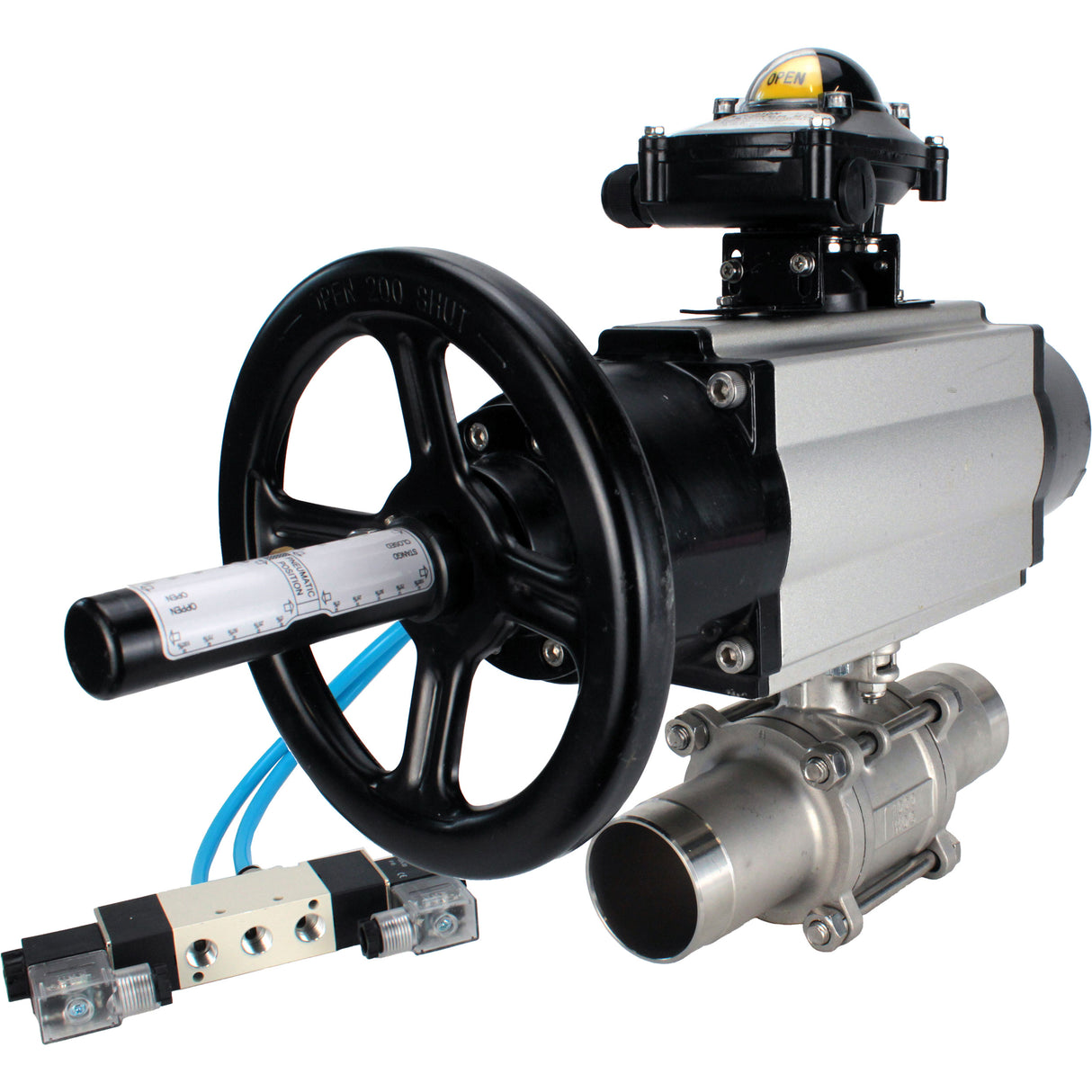

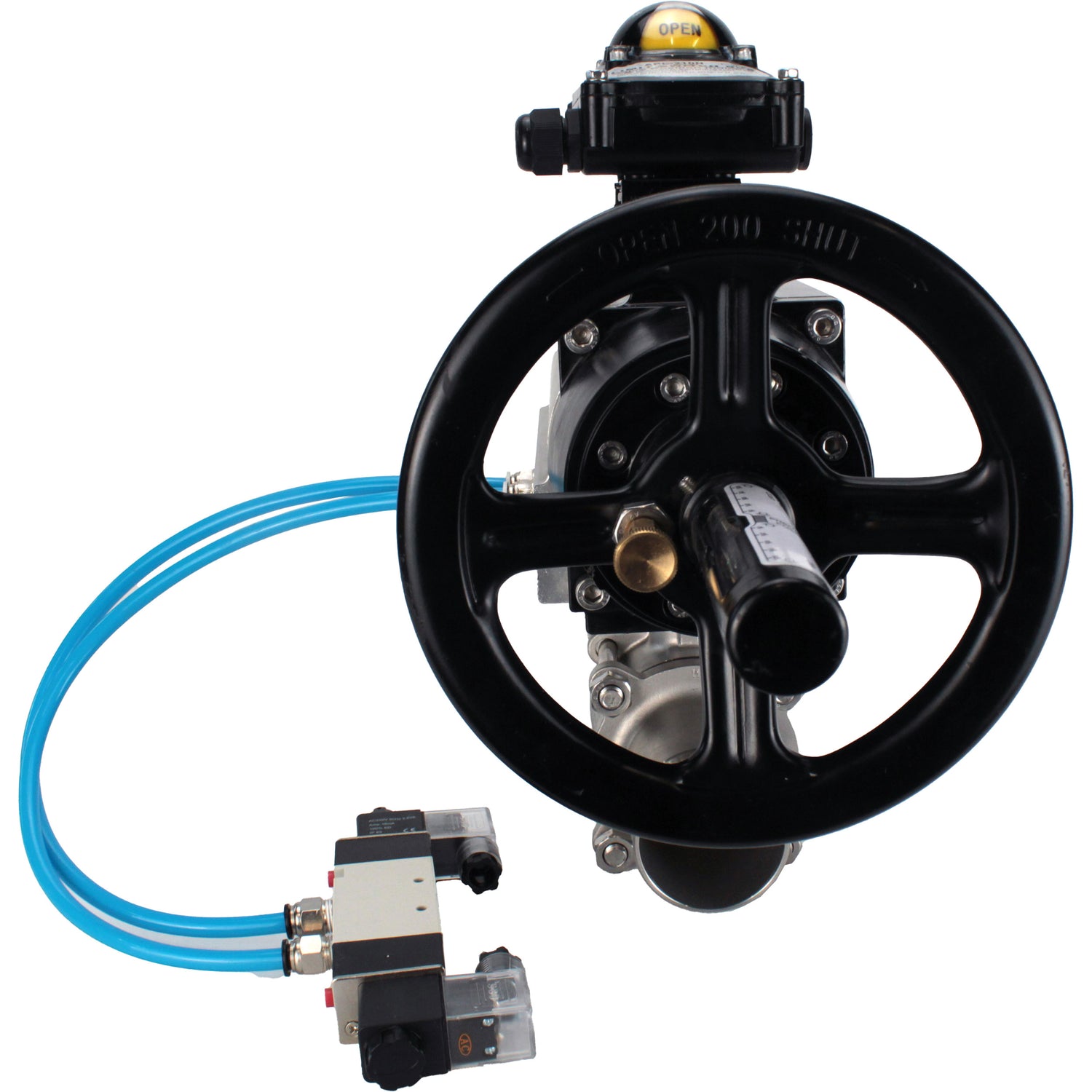

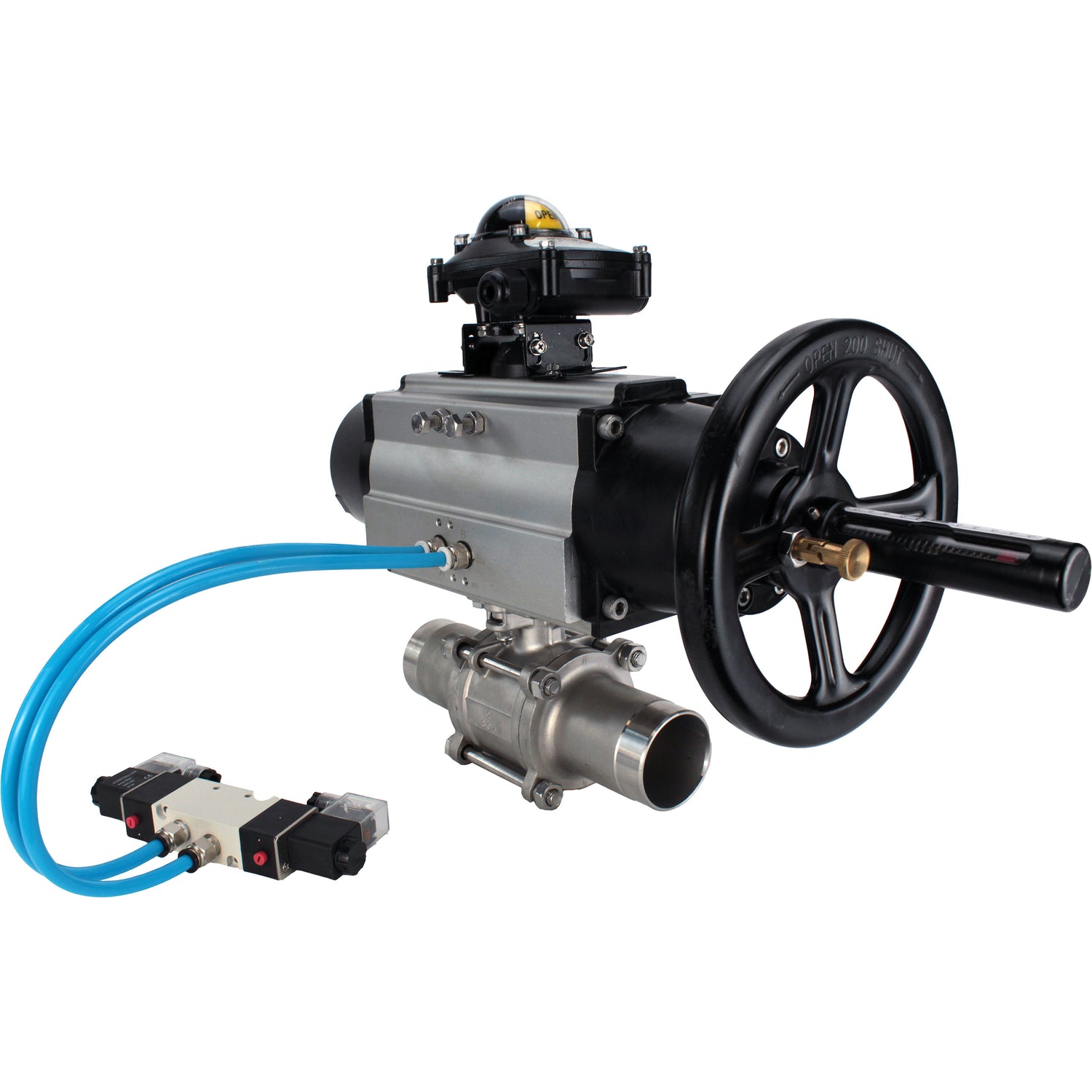

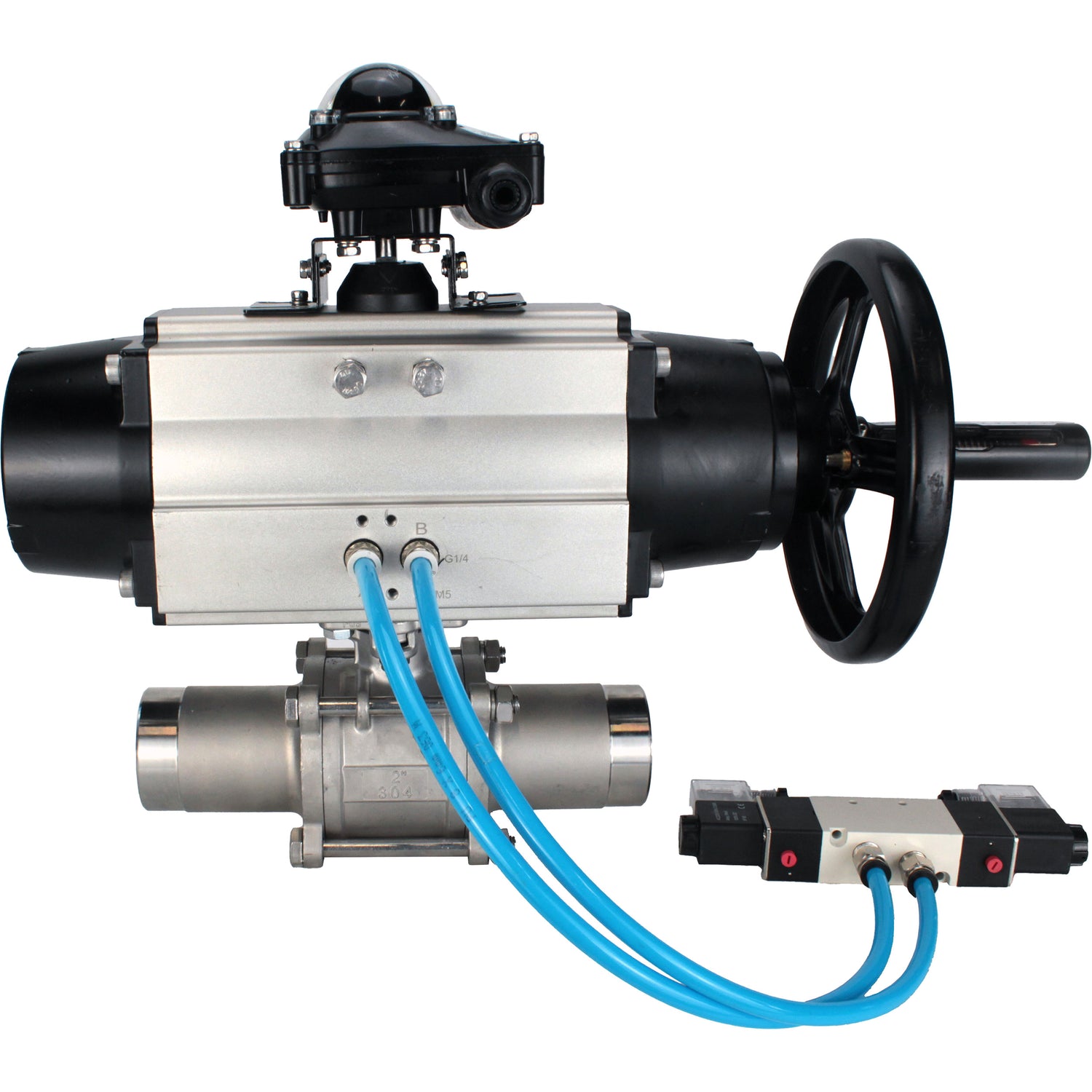

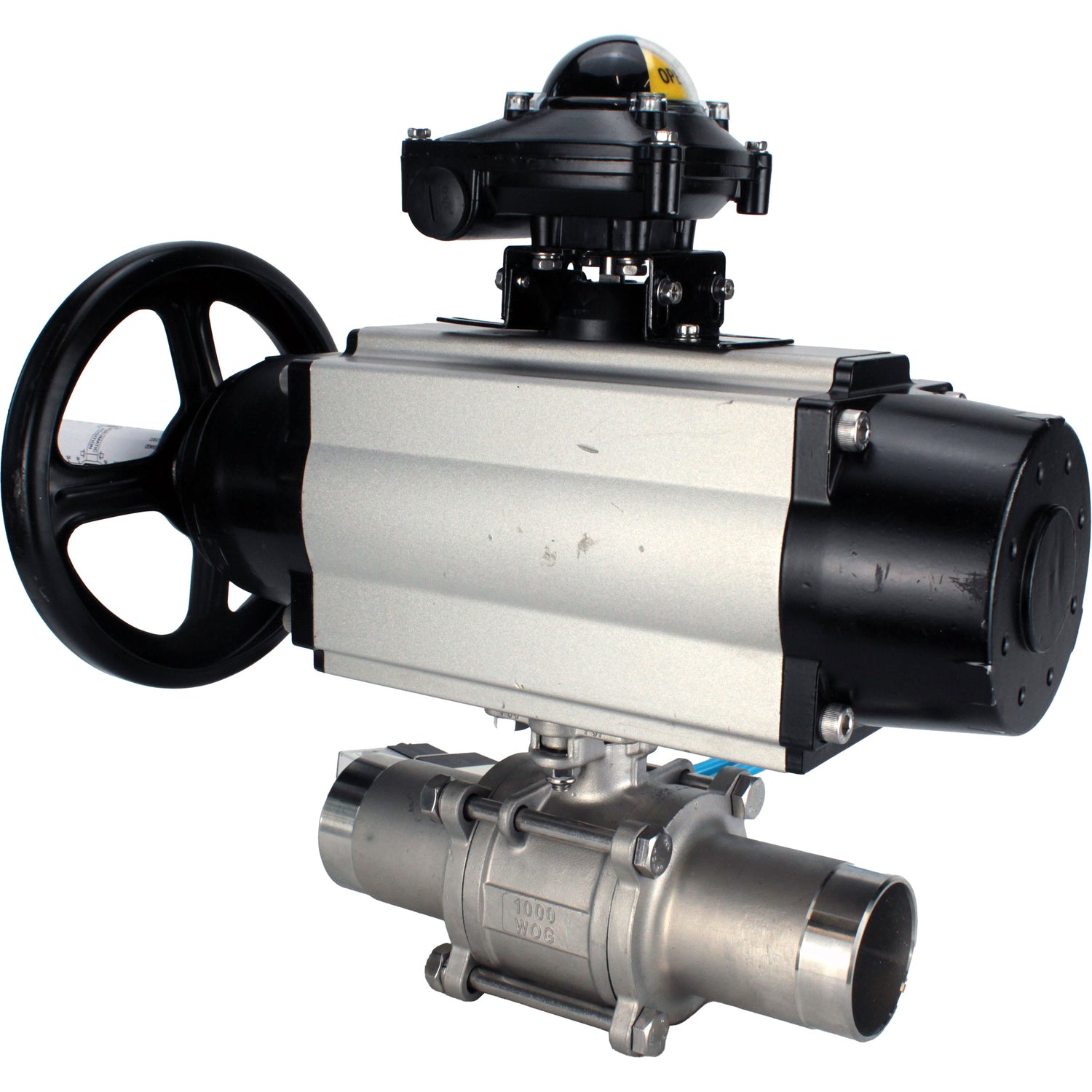

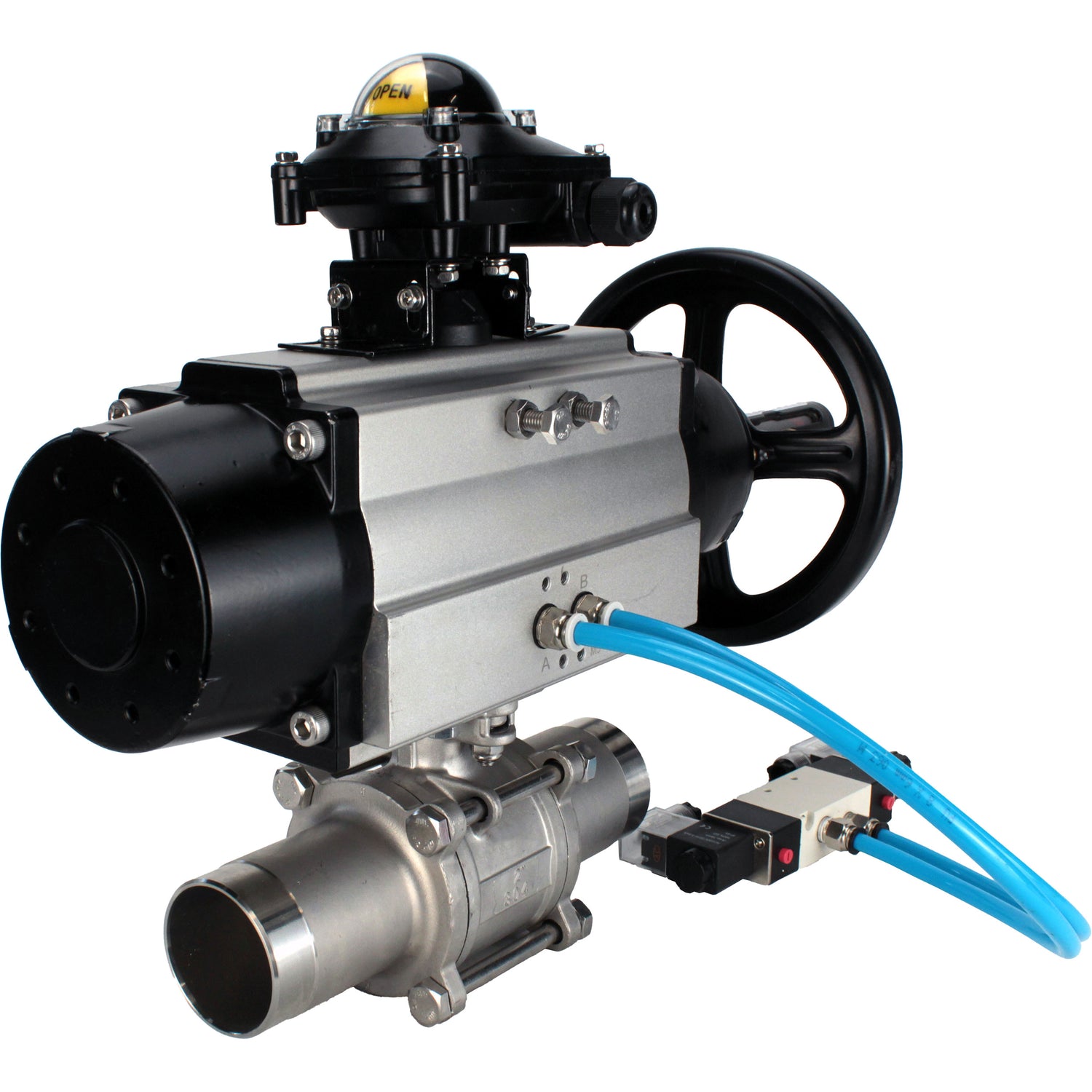

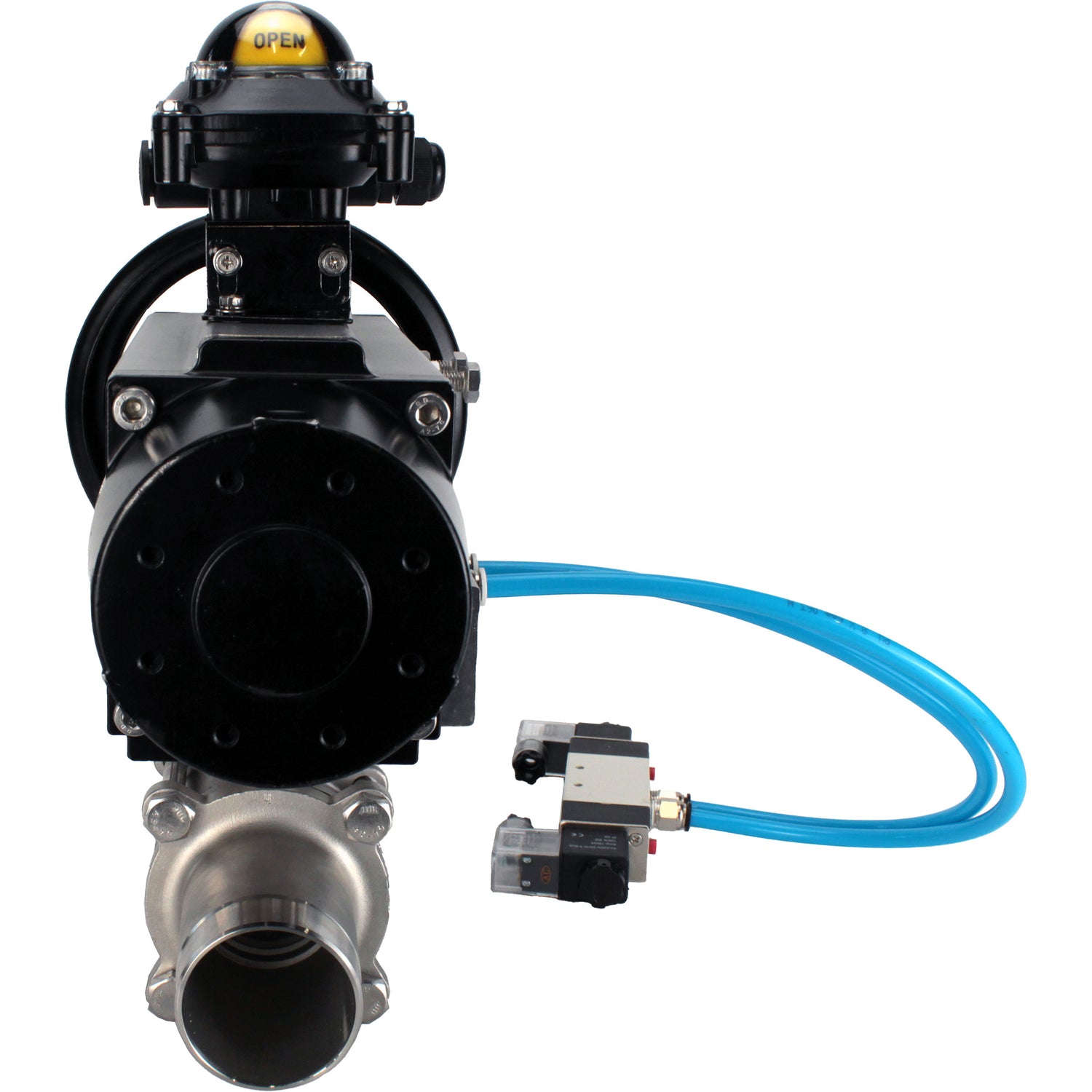

Kugelhähne Elephant BV3232P(3pc)-FP-W-ISO-H LONG, Gehäusematerial - Edelstahl AISI 316, Dichtung - PTFE / PTFE / Teflon, mit pneumatischem Doppelwirkungsantrieb PA-DA-105-1, 4V320-08 220V, LSU APL-210N

Kugelhahn Elephant BV3232P(3pc)-FP-W-ISO-H LONG wird als Absperrventil in Wärmeversorgungssystemen, Wasserversorgungssystemen, in Dampf-, Brennstoff- und Pneumatiksystemen mit Druckluft und neutralen Gasen verwendet. Die Installation der Ventile der Serie BV3232P(3pc)-FP-W-ISO-H LONG ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Materialien des Ventils nicht aggressiv sind.

Pneumatischer Antrieb Elephant PA-DA-105-1 mit Doppelwirkung ist für die Automatisierung des Steuerungsprozesses von industriellen Absperrventilen - Schiebern, Kugelhähnen - konzipiert. Elephant Pneumatik-Antriebe sind für den Betrieb sowohl im Innen- als auch im Außenbereich ausgelegt. Alle internen und externen Teile sind korrosionsbeständig beschichtet.

Das Pneumatikventil Elephant 4V320-08 220V wird verwendet, um die Richtung zu ändern, den Druckluftstrom im pneumatischen System je nach externer Steuerungsaktion zu starten oder zu stoppen.

Die Elephant APL-210N Endschalterbox ist ein elektrisches Gerät, das zum Öffnen und Schließen des Arbeitskreises sowie zur Visualisierung der Positionen des Absperrkörpers von Rohrleitungsventilen entwickelt wurde. In einem versiegelten Gehäuse befinden sich in der Regel zwei mechanische Schalter, die für Spannungen bis zu 250 V ausgelegt sind und die Position des Stellantriebs überwachen sowie Extrempositionen signalisieren. Sie sind auf der Oberseite der Antriebsfläche montiert. Im oberen Teil der Endschaltereinheit befindet sich eine zweifarbige visuelle Indikator-Halbkugel. Wenn die angeschlossene Rohrarmatur geschlossen ist, ist nur der rote Teil der Halbkugel mit der Aufschrift GESCHLOSSEN sichtbar; ist sie geöffnet, ist nur der gelbe Teil mit der Aufschrift OFFEN sichtbar. Dieser visuelle Indikator ist aus der Entfernung gut sichtbar, was die Inspektion der Ausrüstung vereinfacht, und der Farbunterschied zwischen offener und geschlossener Position verringert die Wahrscheinlichkeit einer Fehlinterpretation der Informationen. Dank der Verwendung des BCV wird es möglich, Informationen über die Position von Rohrleitungsventilen (offen/geschlossen) an automatisierte Steuerungssysteme zu übertragen, was die Zuverlässigkeit des Gesamtsystems erhöht und die Diagnose bei der Erkennung von Störungen vereinfacht.

Technische Parameter der Kugelhähne Elephant BV3232P(3pc)-FP-W-ISO-H LONG mit doppeltwirkendem Pneumatikaktuator PA-DA-105-1, Pneumatikventil 4V320-08 220V, BCV APL-210N:

Skizze von Kugelhähnen Elephant BV3232P(3pc)-FP-W-ISO-H LONG mit doppeltwirkendem Pneumatikzylinder PA-DA-105-1, Pneumatikventil 4V320-08 220V, BCV APL-210N

Abmessungen und Maße von Kugelhähnen Elephant BV3232P(3pc)-FP-W-ISO-H LANG mit pneumatischem Antrieb PA-DA-105-1 doppeltwirkend, pneumatisches Ventil 4V320-08 220V, BCV APL-210N:

Detail- und Materialskizze von Kugelhähnen Elephant BV3232P(3pc)-FP-W-ISO-H LONG

Tabelle der Teile und Materialien von Kugelhähnen Elephant BV3232P(3pc)-FP-W-ISO-H LONG:

Technische Parameter des pneumatischen Antriebs PA-DA-105-1:

Pneumatischer Antrieb PA-DA-105-1

Abmessungen und Maße des pneumatischen Stellantriebs PA-DA-105-1:

Skizze der Abmessungen und Maße des Pneumatikaktuators PA-DA-105-1

PA-DA-105-1 Luftantriebsteile und Materialtabelle:

Teile- und Materialskizze des PA-DA-105-1 Pneumatikaktuators

Technische Parameter des Elephant 4V320-08 220V Pneumatikventils

Endschalterblock Elephant APL-210N

Technische Parameter der Endschaltereinheit Elephant APL-210N

Tabelle der Teile und Materialien des Endschalterblocks Elephant APL-210N:
