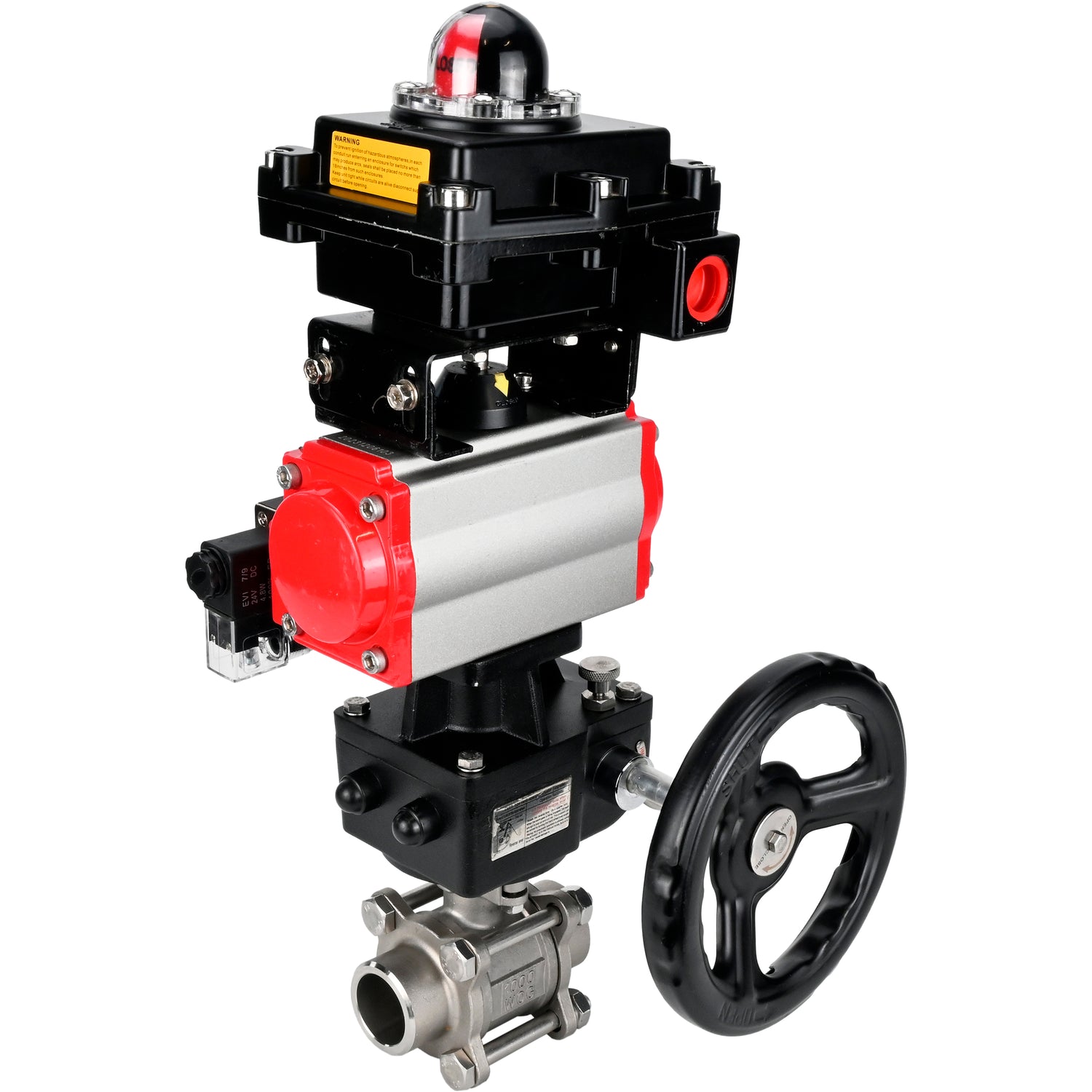

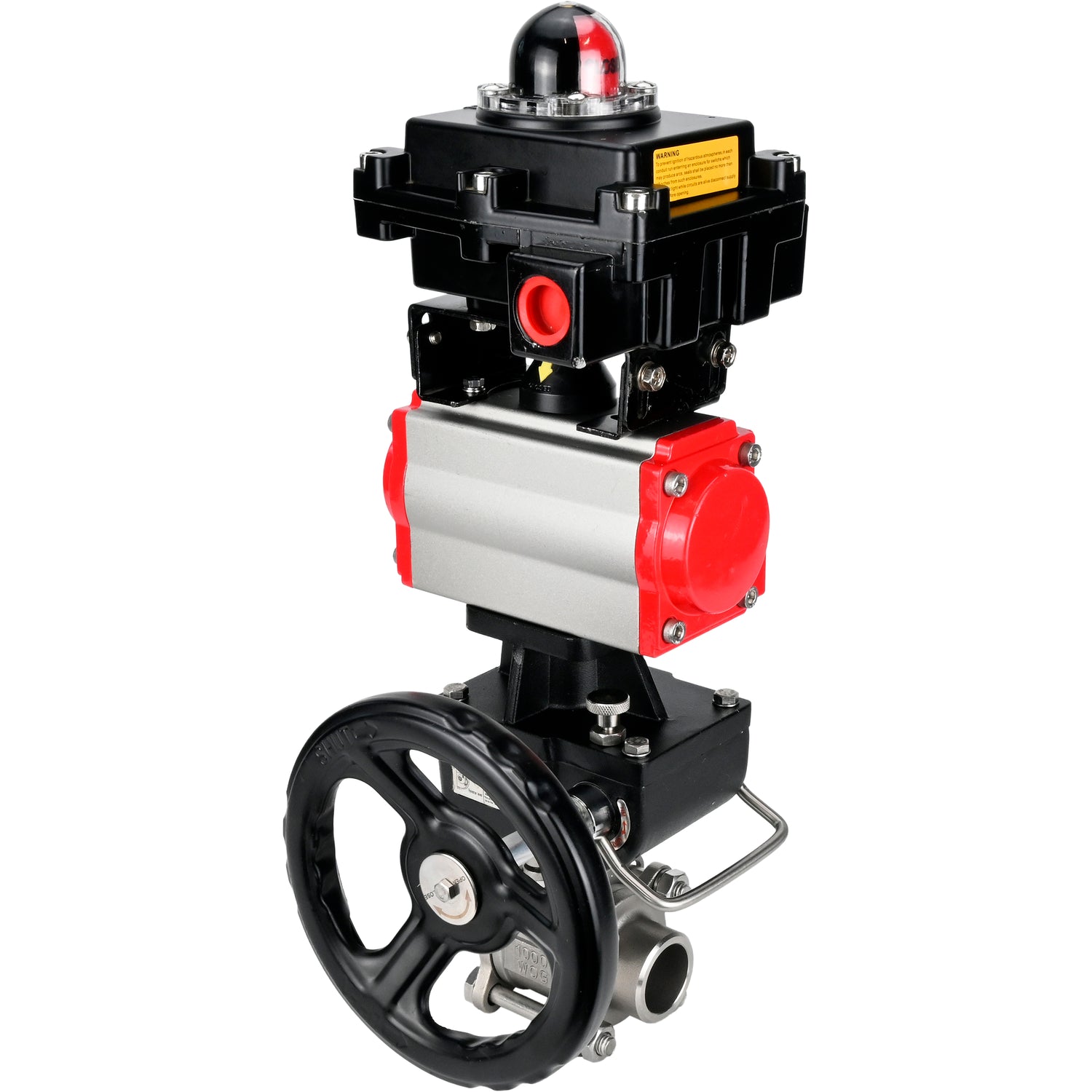

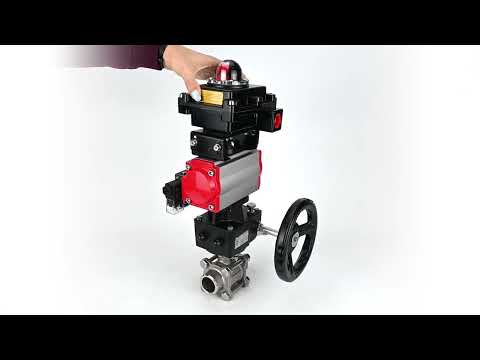

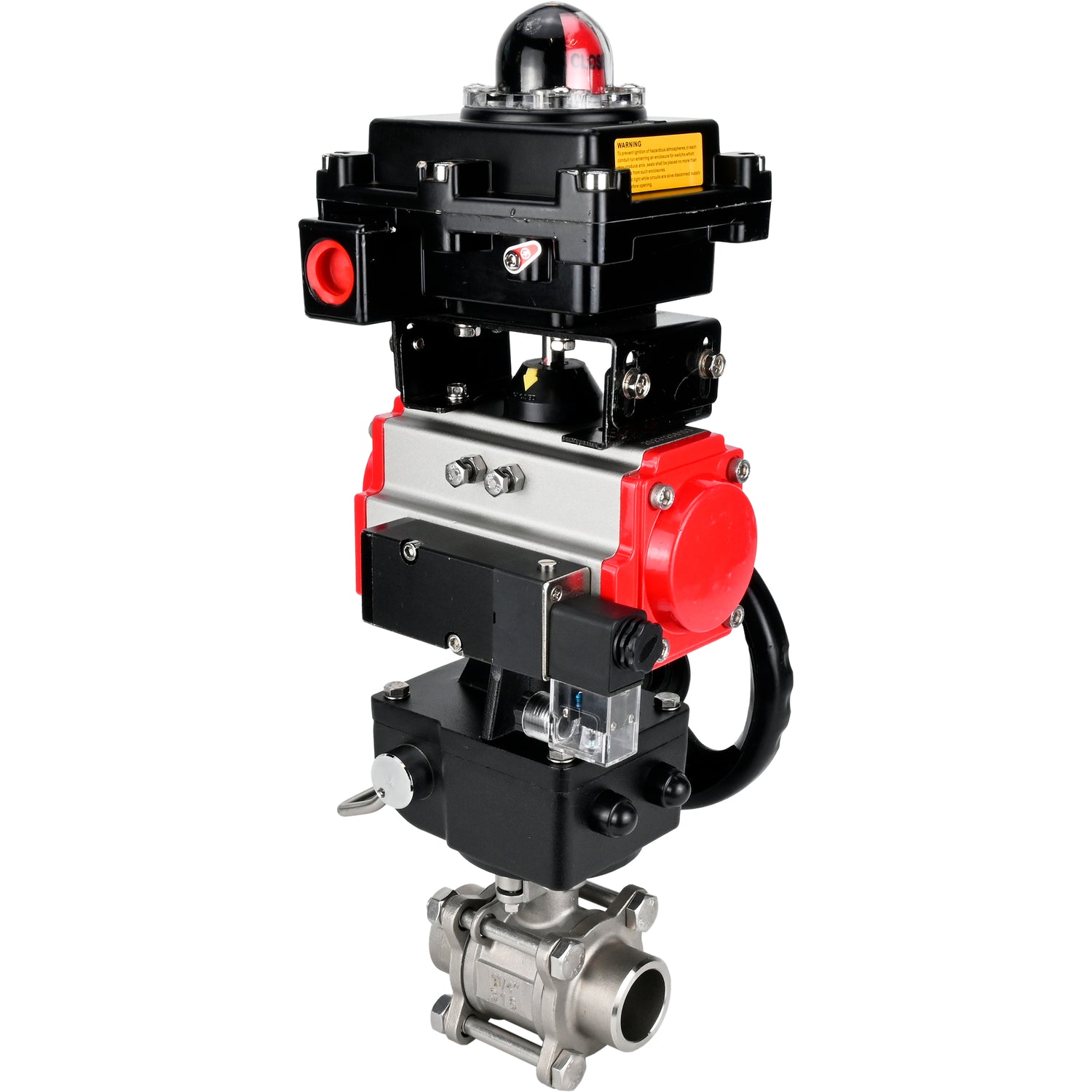

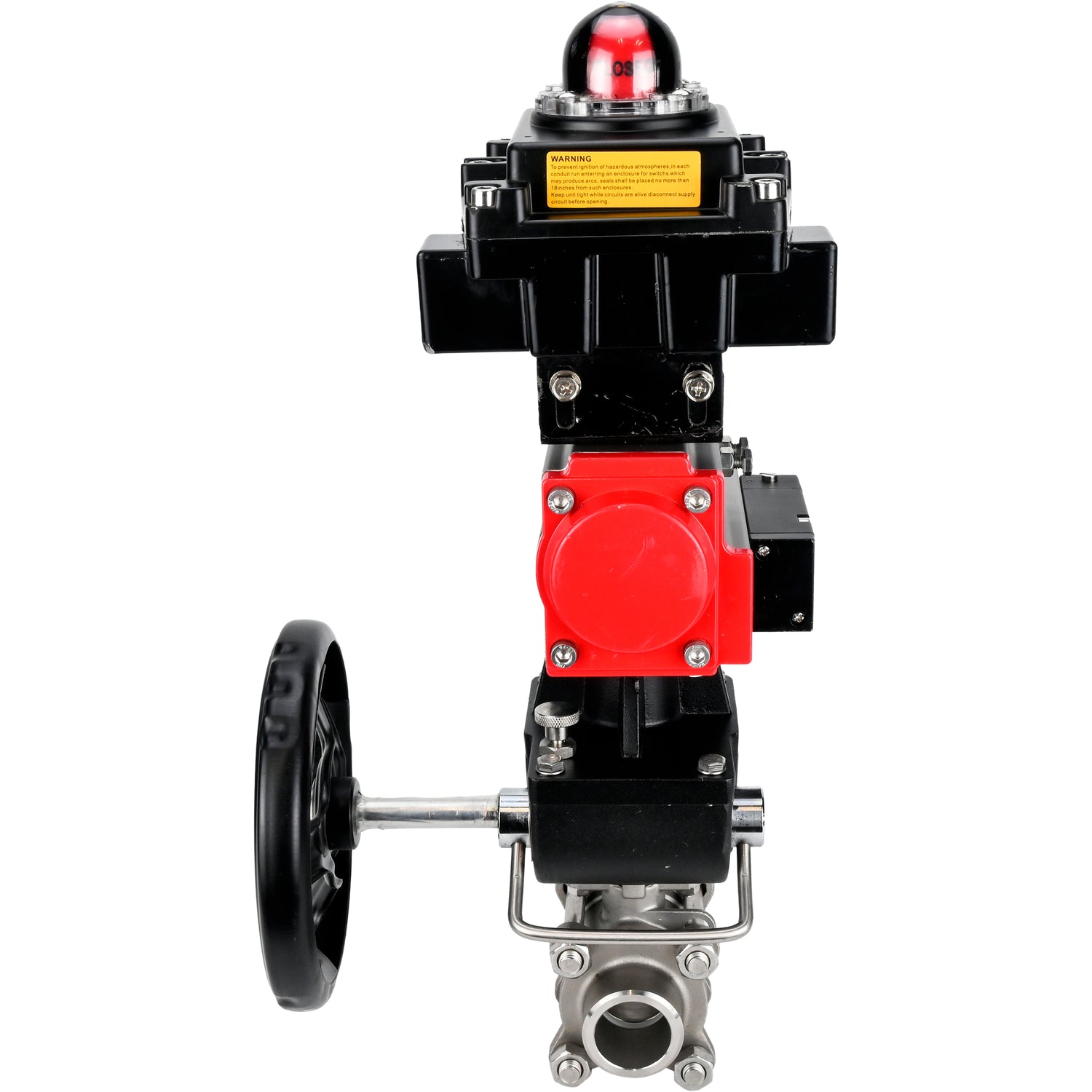

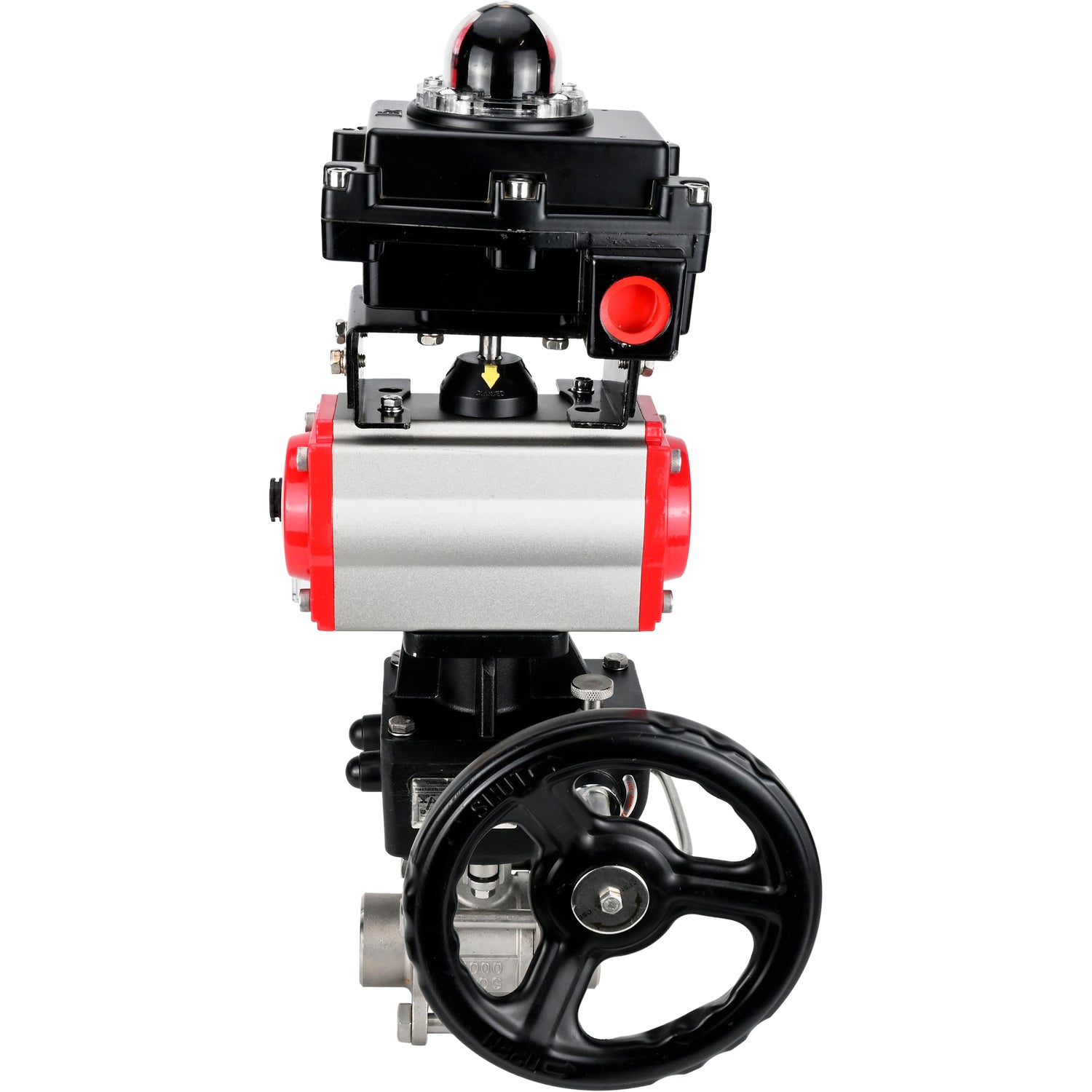

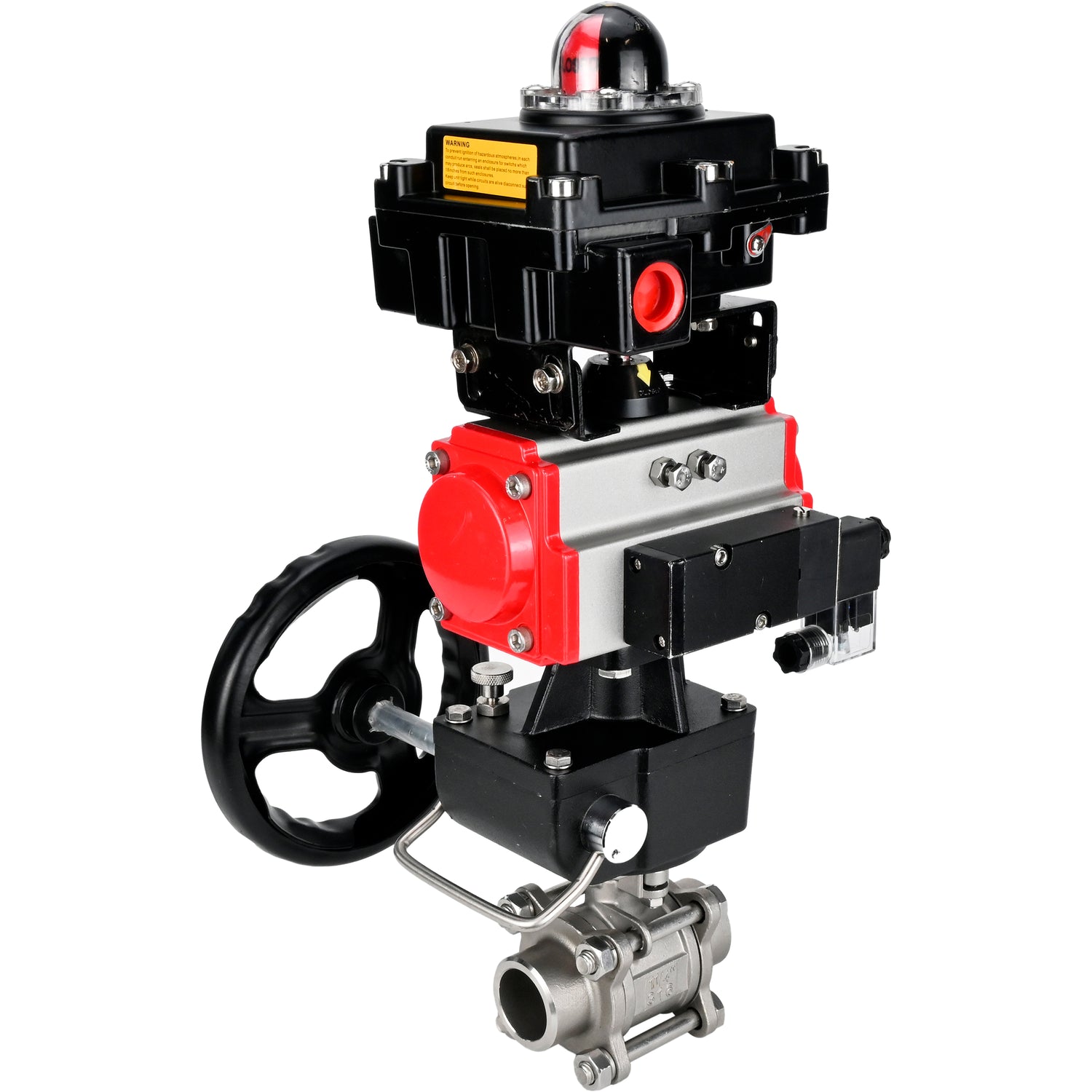

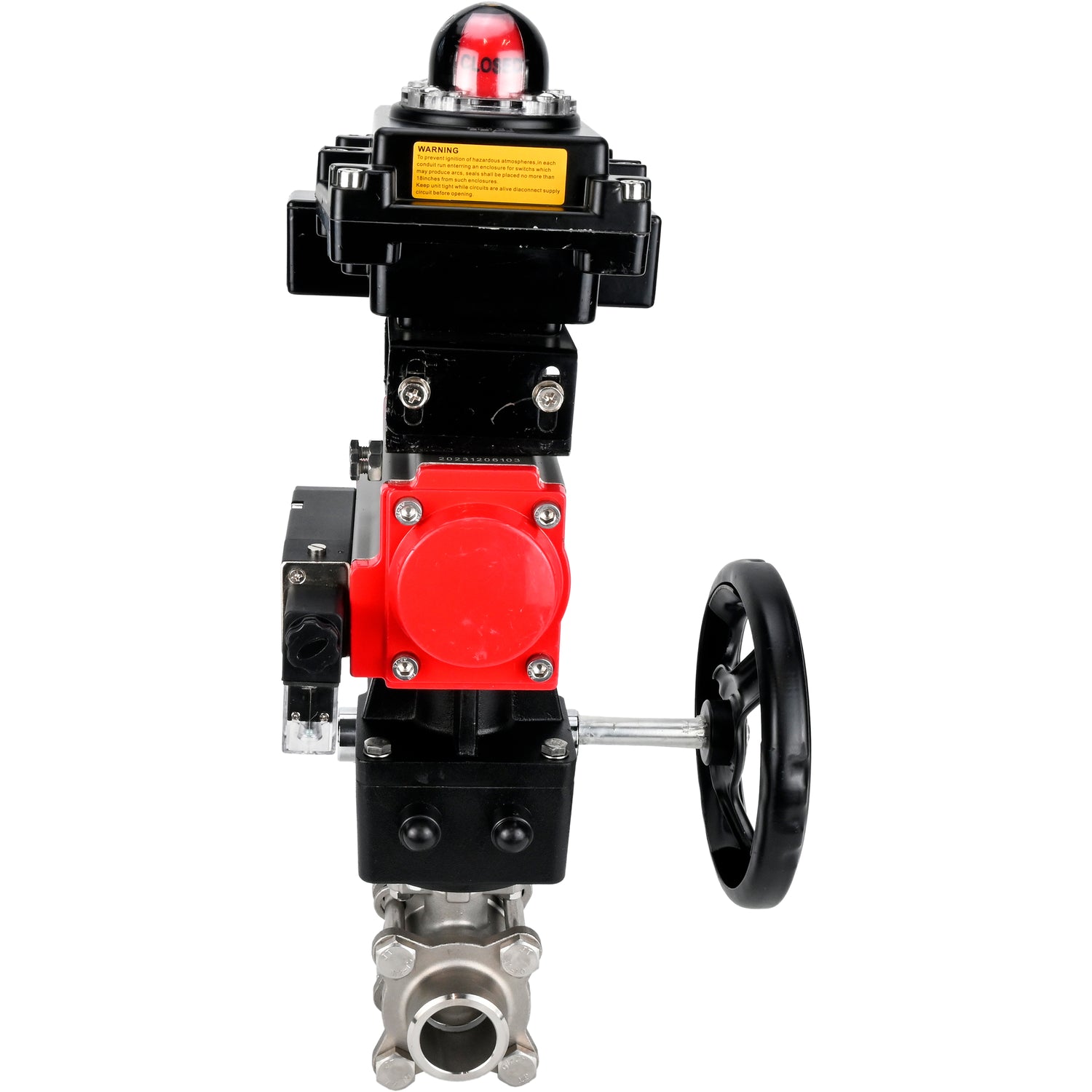

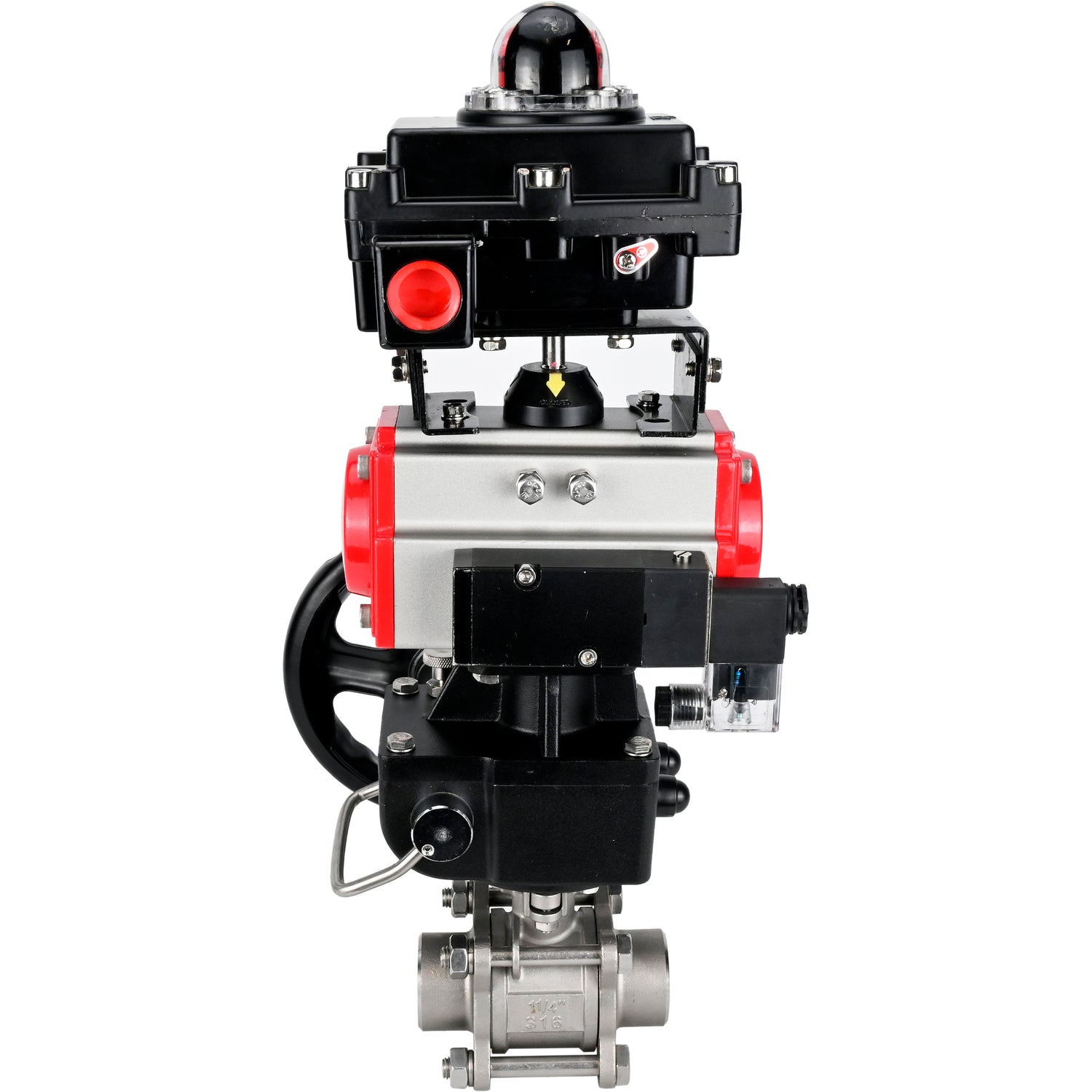

Ball valves Elephant BV3232P(3pc)-FP-W-ISO-H WDVF DN15-32 63 bar full bore, 316 stainless steel, seal - PTFE, for welding, with PA-DA pneumatic actuator, pneumatic distributor 4M310-08 24V, LSU APL-410N EX, manual backup for MON

€511,32
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

The Elephant BV3232P(3pc)-FP-W-ISO-H WDVF ball valve is used as a shut-off valve in heat supply systems, water supply systems, steam, fuel systems, and pneumatic systems with compressed air and neutral gases. The BV3232P(3pc)-FP-W-ISO-H WDVF series valves can be installed in systems transporting liquid and gaseous media (water, steam, petroleum products, and neutral media) that are non-corrosive to the valve materials.

The Elephant PA-DA pneumatic actuator is designed to automate the control of industrial shut-off valves, such as globe valves and ball valves. Elephant pneumatic actuators are designed for both indoor and outdoor use. All internal and external components have an anti-corrosion coating.





Technical parameters of the ball valve Elephant BV3232P(3pc)-FP-W-ISO-H WDVF DN15-32 63 bar

Name Value
Nominal pressure, bar 63
Working fluid temperature, °C -29 to 180
Valve device type Two-way
Application Water supply, heat supply, steam supply
Working fluid Water, steam, petroleum products, neutral media
Pipeline connection Welded ends
Water-drawable No
Flow area type Full bore
Tightness class A
Control type With pneumatic actuator
Connection Welded ends
Control Double-acting pneumatic actuator
Presence of limit switches No
Presence of pneumatic valve Yes
Presence of electropneumatic positioner No
Average service life, years 10
Country of manufacture China





Dimensions and sizes of the ball valve Elephant BV3232P(3pc)-FP-W-ISO-H WDVF DN15-32 63 bar

DN D, mm L, mm F, mm L1, mm
15 21,3 76 92 147
20 26,9 81 92 147
25 33,7 90 92 147
32 42,4 110 92 147

Sketch of a ball valve Elephant BV3232P(3pc)-FP-W-ISO-H WDVF DN15-32 63 bar





Table of parts and materials for a ball valve Elephant BV3232P(3pc)-FP-W-ISO-H WDVF DN15-32 63 bar

№ Part Name Material
1 Body Stainless steel AISI 316
2 Bonnet Stainless steel AISI 316
3 Ball Stainless steel AISI 316
4 Seal PTFE
5 Coupling Gasket PTFE
6 Thrust Washer PTFE
7 Packaging PTFE
8 Bushing Stainless steel AISI 304
9 Stem Stainless steel AISI 304
10 Gasket Stainless steel AISI 304
11 Washer Stainless steel AISI 304
12 Washer Stainless steel AISI 304
13 Nut Stainless steel AISI 304
14 Bolt Stainless steel AISI 304
15 Handle Stainless steel SS 201
16 Handle Cover PVC
17 Nut Stainless steel AISI 304

Краны шаровые DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF Ду15-32 Ру63 полнопроходные, корпус - нержавеющая сталь 316, уплотнение - PTFE, под приварку, с пневмоприводом PA-DA, пневмораспределителем 4М310-08 220В

Sketch of the parts and materials of the ball valve Elephant BV3232P(3pc)-FP-W-ISO-H WDVF DN15-32 63 bar





Technical parameters of the PA-DA pneumatic drive

Name Value
Model PA-DA
Design double action
Control pressure, bar 2 ÷ 8
Manual override available no







Table of parts and materials for the Elephant PA-DA pneumatic actuator

№ Part Name Material
1 Indicator Screw ABS plastic
2 Position Indicator ABS plastic
3 Spring Clamp 304 stainless steel
4 Metal Washer 304 stainless steel
5 Thrust Washer Engineering plastic
6 Housing Extruded aluminum alloy with hard anodizing
7 Thrust Washer Engineering plastic
8 Stopper Alloy steel
9 Upper Shaft Seal Ring NBR
10 Upper Shaft Anti-Friction Ring Engineering plastic
11 Shaft Nickel-plated alloy steel
12 Lower Shaft Anti-Friction Ring Engineering plastic
13 Lower Shaft Seal Ring NBR
14 Plug NBR
15 Adjusting Screw Seal Ring NBR
16 Adjusting Screw Washer 304 stainless steel
17 Adjusting Screw Lock Nut 304 stainless steel
18 Adjusting Screw 304 stainless steel
19 Piston Die-cast aluminum alloy
20 Piston Guide Pad Engineering plastic
21 Piston Anti-Friction Ring Engineering plastic
22 Piston Seal Ring NBR
23 Spring Kit Spring steel
24 Cover Seal Ring NBR
25 End Cover Cast aluminum with polyester coating
26 Cover Screw 304 stainless steel
27 Locking Screw 304 stainless steel
28 Adapter Carbon steel

Sketch of parts and materials for the Elephant PA-DA pneumatic drive





Technical parameters of the pneumatic distributor Elephant 4M310-08 24V

Name Value
Pneumatic Valve Type spool
Pneumatic Valve Model 4M310-08 24V
Operating Pressure, Bar 1.5 ÷ 8
Supply Voltage 220V
Actuation Frequency, Cycles/Sec 5





Technical parameters of the Elephant APL-410N EX limit switch unit

Name Meaning
Limit switch block model APL-410N EX
Service life, years 10





Technical parameters of manual overrides Elephant MON

Name Meaning
Degree of protection, IP 67
Connection type ISO 5211





Table of parts and materials for the Elephant MON manual override

№ Name Material
1 Pneumatic actuator mounting rod 45 Steel
2 O-ring EPDM
3 Retaining spring Spring Steel
4 Top end cap Aluminum Alloy
5 Screw 304 Steel
6 Retaining bracket (main rod) 304 Steel
7 Housing Aluminum Alloy
8 O-ring EPDM
9 Gearbox Cast Iron
10 Reducer coupling Cast Iron
11 Gearbox rod Cast Iron

Краны шаровые DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF Ду15-32 Ру63 полнопроходные, нержавеющая сталь 316, уплотнение - PTFE, под приварку, с пневмоприводом PA-DA, пн.распределителем 4М310-08 220В, БКВ APL-210N, ручным дублером MON

Sketch of parts and materials for the manual backup Elephant MON

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Stainless steel
  • Maximal zulässige Temperatur
    180 °C
  • Verbindungstyp
    Welded
  • Steuerungstyp
    Pneumatic actuator
  • Betriebsumgebung
    Water, Steam, Petroleum products, Neutral environments
  • Anwendungen
    Water Supply, Heat supply, Steam supply
  • Nenn­druck
    63 bar
  • Typ der Dichtung
    PTFE / Fluoroplastic / Teflon
  • Sperrmaterial
    Stainless steel
  • Explosionsgeschützt
    Yes
  • Endschalter
    Yes
  • Typ des pneumatischen Antriebs
    double-acting
  • Drehwinkel
    90°
