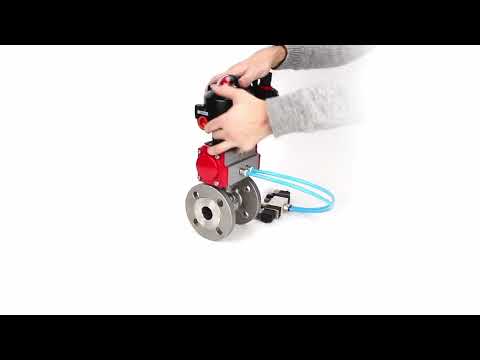

Ball valves Elephant BV3232P(2pc)-FP-F-ISO-H DN15-150 flanged, full bore, two-piece, stainless steel body. steel SS316, seal - PTFE, with pneumatic actuator Elephant PA-SA 052-210 pneumatic distributor 4V320-10 ATU AFC2000 APL-510N-EX

Kugelhähne werden als Absperrventile in Wärme- und Wasserversorgungssystemen, in Dampf-, Brennstoff- und Pneumatiksystemen mit Druckluft und neutralen Gasen eingesetzt. Die Installation von Ventilen dieser Serie ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Ventilmaterialien nicht aggressiv sind.
Pneumatische Antriebe PA-SA sind für die Automatisierung des Steuerungsprozesses von industriellen Absperrventilen - Schiebern, Kugelhähnen - konzipiert. Pneumatische Antriebe Elephant sind für den Betrieb sowohl im Innen- als auch im Außenbereich ausgelegt. Alle internen und externen Teile sind korrosionsbeständig beschichtet.
Pneumatische Ventile 4V320-10 220 V werden zur Steuerung in pneumatischen Systemen mit NAMUR-Andockfläche verwendet, um die Ventile durch Löcher im Gehäuse zu installieren.
Die Luftaufbereitungseinheit AFC2000 ist dafür ausgelegt, Druckluft von Feuchtigkeit und festen Partikeln zu reinigen, Kondensat zu entfernen, den Druck automatisch auf einem voreingestellten Niveau zu halten und Schmiermittel aus einem Reservoir im Druckluftstrom an die Elemente des pneumatischen Systems mit einem großen Kapazitätsbereich von 500 Litern/Minute bis 10.000 Litern/Minute zu liefern. Der Schmierstoffgeber fügt dem pneumatischen System Öl mit einer Viskosität von 32 mm²/s (=cSt) bei 40°C zur weiteren Schmierung von Steuerelementen wie Pneumatikzylindern und Pneumatikventilen hinzu.
Endschalter-Einheit Elephant APL-510N-EX ist ein elektrotechnisches Gerät, das dazu dient, den Arbeitskreis zu öffnen und zu schließen sowie die Positionen des Absperrkörpers von Rohrleitungsventilen zu visualisieren. In einem versiegelten Gehäuse befinden sich in der Regel zwei mechanische Schalter, die für eine Spannung bis zu 250 V ausgelegt sind, welche die Position des Stellantriebs überwachen und in den Endstellungen signalisieren. Sie sind oben auf der Antriebsoberfläche montiert. Im oberen Teil der Endschalter-Einheit befindet sich eine zweifarbige visuelle Indikator-Halbkugel. Wenn das angeschlossene Rohrleitungsarmatur geschlossen ist, ist nur der rote Teil der Halbkugel mit der Aufschrift GESCHLOSSEN sichtbar; wenn es offen ist, ist nur der gelbe Teil mit der Aufschrift OFFEN sichtbar. Dieser visuelle Indikator ist aus der Ferne gut sichtbar, was die Inspektion der Ausrüstung vereinfacht, und der Farbunterschied zwischen der offenen und geschlossenen Position verringert die Wahrscheinlichkeit einer Fehlinterpretation der Informationen. Dank der Verwendung von BCV ist es möglich, Informationen über die Position von Rohrleitungsventilen (offen/geschlossen) an automatisierte Steuerungssysteme zu übertragen, was die Zuverlässigkeit des Systems als Ganzes erhöht und die Diagnose im Fehlerfall vereinfacht.

Technische Parameter der Kugelhähne Elephant BV3232P(2 Stück)-FP-F-ISO-H DN15-150 mit Flansch, vollem Durchgang, zweiteilig, Gehäuse aus Edelstahl. Stahl SS316, Dichtung - PTFE, mit pneumatischem Antrieb Elephant PA-SA 052-210 pneumatischer Verteiler 4V320-10 ATU AFC2000 APL-510N-EX:

Materialien der Kugelhähne Elephant BV3232P(2 Stück)-FP-F-ISO-H DN15-150 mit Flansch, vollem Durchgang, zweiteilig, Gehäuse aus Edelstahl. Stahl SS316, Dichtung - PTFE, mit pneumatischem Antrieb Elephant PA-SA 052-210 pneumatischer Verteiler 4V320-10 ATU AFC2000 APL-510N-EX:

Gesamt- und Einbaudimensionen von Kugelhähnen Elephant BV3232P(2pc)-FP-F-ISO-H DN15-150 mit Flansch, vollem Durchgang, zweiteilig, Gehäuse aus Edelstahl. Stahl SS316, Dichtung - PTFE, mit pneumatischem Antrieb Elephant PA-SA 052-210 pneumatischer Verteiler 4V320-10 ATU AFC2000 APL-510N-EX:

Technische Daten der pneumatischen Antriebe PA-SA:

Pneumatische Antriebskomponenten Materialien PA-SA:

Technische Merkmale des Pneumatikventils 4V320-10 220V:

Hauptparameter der Luftbehandlungseinheit AFC2000:

Eigenschaften der Endschaltereinheit APL-510N-EX:

Pässe und Zertifikate

Datenblatt für Elephant DA/SA-xxx doppeltwirkenden pneumatischen Antrieb mit Rückstellfedern
