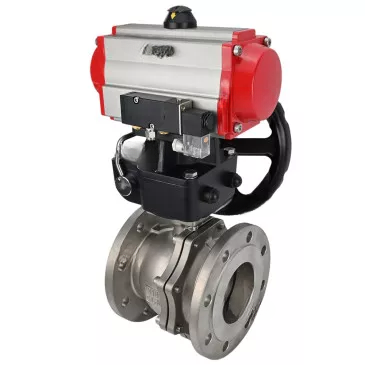

Kugelhähne Elephant BV3232P(2 Stück)-FP-F-ISO-R DN200-250 16 bar Vollbohrung mit Flansch, Gehäuse - Edelstahl 316, mit doppeltwirkendem PA-DA Pneumatikaktuator und MON-ISO Reduzierer

€2.890,03
inkl. MwSt. Versand wird beim Checkout berechnet.

Kugelhähne Elephant BV3232P(2 Stück)-FP-F-ISO-R DN200-250 16 bar Vollbohrung mit Flansch, Gehäuse - Edelstahl 316, mit doppeltwirkendem PA-DA Pneumatikaktuator und MON-ISO Reduzierer - DN200 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Kugelhähne werden als Absperrventile in Wärme- und Wasserversorgungssystemen, in Dampf-, Brennstoff- und Pneumatiksystemen mit Druckluft und neutralen Gasen verwendet. Die Installation von Ventilen dieser Serie ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Materialien des Ventils nicht aggressiv sind. Die Verwendung von Kugelhähnen als Regelventile ist nicht erlaubt.
Pneumatische Elephant doppeltwirkende pneumatische Antriebe PADA-XXX sind dafür ausgelegt, den Prozess der Steuerung von Industrieventilen mit einem maximalen Drehmoment von bis zu 2128 Nm zu automatisieren.
Manueller Verdoppler mit Schneckengetriebe und Untersetzungsgetriebe ermöglicht das manuelle Einstellen der erforderlichen Positionierung des Absperrventils um eine Vierteldrehung und dient als Alternative zu pneumatischen, elektrischen oder hydraulischen Vierteldrehantrieben. Geeignet für den Innen- und Außenbereich. Das modulare Design des manuellen Verdopplers ist darauf ausgelegt, die effektivste und effizienteste Lösung für das gesamte Spektrum der manuellen Übersteuerungsanwendungen zu bieten.






Technische Parameter der Kugelhähne Elephant BV3232P(2 Stück)-FP-F-ISO-R DN200-250 16 bar Vollbohrung mit Flansch, Gehäuse - Edelstahl 316, mit doppeltwirkendem PA-DA Pneumatikaktuator und MON-ISO Reduzierer:

Parameter

Wert

Nenn­druck PN, bar

16

Arbeitstemperatur des Mediums, °C

Von -29 bis 150

Art des Ventilgeräts

Zweiwege

Anwendung

Wasserversorgung, Wärmeversorgung, Industrie

Arbeitsmedium

Wasser, Luft, neutrale Medien

Verbindung zur Pipeline

Flansch

Art des Durchflussquerschnitts

Vollbohrung

Dichtheitsklasse

A

Art der Steuerung

Mit pneumatischem Antrieb

Verbindung

Flansch

Kontrolle

Doppelwirkender pneumatischer Antrieb

Vorhandensein von Endschaltern

NEIN

Vorhandensein eines pneumatischen Verteilers

NEIN

Vorhandensein eines elektro-pneumatischen Stellgeräts

NEIN

Durchschnittliche Lebensdauer, Jahre

10

Garantie, Jahre

1

Herstellungsland

China


Abmessungen und Größen von Kugelhähnen Elephant BV3232P(2pc)-FP-F-ISO-R DN200-250 16 bar Vollbohrung mit Flansch, Gehäuse - Edelstahl 316, mit doppeltwirkendem PA-DA Pneumatikaktuator und MON-ISO Reduzierer:

Modell DN, mm L, mm Hmm ØD, mm ØD1, mm ØD2, mm A, mm E, mm H1, mm
DN200 200 400 180 340 295 268 405 174 195
DN250 250 450 296 405 355 320 465 199 195




Tabelle der Teile und Materialien von Kugelhähnen Elephant BV3232P(2pc)-FP-F-ISO-R DN200-250 16 bar Vollbohrung mit Flansch, Gehäuse - Edelstahl 316, mit doppeltwirkendem PA-DA Pneumatikaktuator und MON-ISO Reduzierer:

Nr.

Teilename

Material

1

Körper

Edelstahl 316

2

Dichtung

Edelstahl 316 + Graphit

3

Abdeckung

Edelstahl 316

4

Nuss

Edelstahl ASTM A193 Gr.B8M Cl2

5

Bolzen

Edelstahl ASTM A193 Gr.B8M Cl2

6

Kugeldichtung

PTFE

7

Ball

Edelstahl 316

8

Stängel

Edelstahl 316

9

Anlaufscheibe

PTFE

10

Spindeldichtung

PTFE

11

Stopfbuchspackung

Edelstahl 316

12

Bolzen

Edelstahl ASTM A193 Gr.B8M Cl2

13

Stützrahmen

Edelstahl 304

14

Dichtung

Edelstahl 304

15

Zucht

Edelstahl ASTM A193 Gr.B8M Cl2

16

Nuss

Edelstahl ASTM A193 Gr.B8M Cl2

17

Dämpfungsdichtung

Edelstahl

18

Zucht

Edelstahl ASTM A193 Gr.B8M Cl2

19

Nuss

Edelstahl ASTM A193 Gr.B8M Cl2

20

Zahnradgetriebe

Stahl 45

22

Schrauben

Edelstahl ASTM A193 Gr.B8M Cl2




Technische Parameter des pneumatischen Antriebs Elephant

Name

Wert

Konstruktion

Doppeltwirkend

Steuerdruck, bar

2 ÷ 8

Steuerdruck, bar

NEIN




Abmessungen und Größen des pneumatischen Stellantriebs Elephant:

Aktuatormodell DA-140 DA-160
G, mm 25 30
M, mm 80 130
N, mm 30 30
F0, mm 62 62
P, mm 30 30
B1, mm 308 465
C, mm 67.5 87.5
E, mm 157 199
J 4-M8x12 4-M10x16
K 4-M10x16 4-M12x20
F, mm 36 38
A1, mm 210 310
D, mm 70 87.5
H F10 F10
ICH F12 F12
L 22x22 27x27





Teile- und Materialtabelle für den pneumatischen Antrieb Elephant:

Nr.

Name

Menge

Material

Beschichtung

1

Körper

1

Stranggepresstes Aluminium

Harteloxiert

2

Seitenstecker

2

Aluminiumguss

-

3

Gang

1

Edelstahl

Vernickelt

4

Kolben

2

Stahl/Aluminium

Oxidation/feuerverzinkt

5

Stecker

8

Edelstahl

-

6

Kolbenring

2

NBR

-

7

Federn

0–12

Federstahl

Epoxidbeschichtung

8

Kolbenlager

2

Technischer Kunststoff

-

9

Kolbenring

2

NBR

-

10

Stecker

2

NBR

-

11

Druckring

2

Technischer Kunststoff

-

12

Ring

1

Technischer Kunststoff

-

13

Waschmaschine

1

Edelstahl

-

14

Federklammer

2

Edelstahl

-

15

Indikator

1

Plastik

-

16

Anzeigekörper

1

Plastik

-

17

Lager

1

Technischer Kunststoff

-

18

Nocken

1

Stahl

Oxidation/ verzinkter Stahl

19

Lager

1

NBR

-

20

Lager

1

Technischer Kunststoff

-

21

Lager

1

Technischer Kunststoff

-

22

Dichtungsring

2

NBR

-

23

Dichtungsring

2

NBR

-

24

Lager

2

Edelstahl

-

25

Einstellmutter

2

Edelstahl

-

26

Einstellschraube

2

Edelstahl

-

27

Buchse

2

Aluminium

-




Technische Parameter des manuellen Verdopplers Elephant MON-ISO

Parameter

Wert

Manuelles Verdopplermodell

MON-ISO

Montagemethode

Horizontal/Vertikal

Schutzart, IP

67

Anschlussart

ISO 5211





Abmessungen und Größen des manuellen Verdopplers Elephant MON-ISO:

Modell MON4-1200-T54-ISO
b1, mm 27
N, mm 32
b2, mm 27
M, mm 30
D1, mm Ø102
4-M1, mm 4-M10
D2, mm Ø125
4-M2, mm 4-M12
E, mm 129x129
D3, mm Ø125
4-Ø1, mm 4-Ø12,5
D4, mm Ø140
4-Ø2, mm 4-Ø16,5
A, mm 188.5
B, mm 93
ØC, mm Ø174
F, mm 202
T, mm 94
Y, mm 280
Hmm 195
S, mm 84
K, mm 15
Ø Handrad, mm 320


Teile- und Materialtabelle für manuellen Verdoppler Elephant MON:

Nr.

Name

Material

1

Stiel für die Montage eines pneumatischen Antriebs

Stahl

2

Dichtungsring

EPDM

3

Verriegelungsfeder

Federstahl

4

Obere Abschlussabdeckung

Aluminiumlegierung

5

Schrauben

Stahl 304

6

Sperrhalterung (Hauptglied)

Stahl 304

7

Körper

Aluminiumlegierung

8

Dichtungsring

EPDM

9

Getriebe

Gusseisen BCh50

10

Übergangskupplung

Gusseisen BCh40

11

Getriebeschaft

Gusseisen BCh40



Spezifikation
  • Herkunftsland
    China
  • Portöffnung
    volle Bohrung
  • Körpermaterial
    Edelstahl AISI 316
  • Maximal zulässige Temperatur
    150 °C
  • Verbindungstyp
    Flansch
  • Steuerungstyp
    Pneumatisch betätigt
  • Betriebsumgebung
    Wasser, Luft, Neutrale Medien
  • Typ der Dichtung
    PTFE
  • Explosionsgeschützt
    NEIN
  • Drehmoment
    380 Nm
  • Endschalter
    NEIN
  • Typ des pneumatischen Antriebs
    Doppelwirkung
