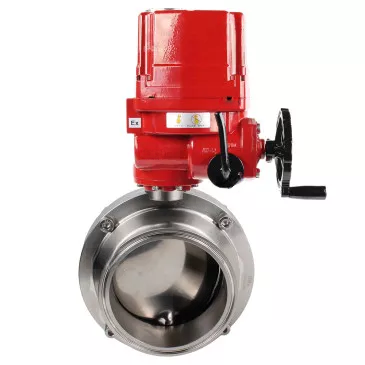

Butterfly-Ventile Elephant WBV3131E-2W-W-H lebensmittelechter Edelstahl 304, Dichtung - EPDM, mit viertel Drehung explosionsgeschütztem Elektroantrieb Elephant QT-EX-xEM-O2-24VDC-U1 24V
Butterfly-Ventile Elephant WBV3131E-2W-W-H lebensmittelechter Edelstahl 304, Dichtung - EPDM, mit viertel Drehung explosionsgeschütztem Elektroantrieb Elephant QT-EX-xEM-O2-24VDC-U1 24V - DN100 / 10 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferung und Versand
Lieferung und Versand
Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.
Beschreibung
Beschreibung
Absperrklappen sind für den Einsatz als Absperr- oder Regelventile zur Steuerung von Durchflüssen in Heizungsanlagen, Wasserversorgungsanlagen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen konzipiert. Funktionsprinzip: Die Ventile werden durch Drehen der Scheibe um 90° geöffnet und geschlossen. Das Öffnen erfolgt durch Drehen des Griffs gegen den Uhrzeigersinn, das Schließen im Uhrzeigersinn.
Vierteldrehungsantriebe sind für die Fern- und Lokalsteuerung einer 0° ~ 270° Drehung eines Absperrventils wie Kugelhähnen usw. ausgelegt.
Betriebsprinzip: Elektrische Stellantriebe werden direkt an Rohrleitungsventilen montiert. Die Montageabmessungen entsprechen der internationalen Norm ISO 05211 / DIN3337. Vier Mikroschalter werden verwendet, um den Hub der Abtriebswelle auf die Endstellungen des Ventilantriebs zu begrenzen. Die Stellantriebe sind für den Betrieb im Nenn-Kurzzeitbetrieb S2 ausgelegt.
Technische Merkmale von Schmetterlingsventilen Elephant WBV3131E-2W-W-H lebensmittelechter Edelstahl 304, Dichtung - EPDM, mit viertelumdrehungs-explosionsgeschütztem Elektroantrieb Elephant QT-EX-xEM-O2-24VDC-U1 24V:
|
Merkmal |
Wert |
|
Ventiltyp |
Drehscheibe |
|
Durchmesser |
15–100 mm |
|
Nenndruck |
10 bar |
|
Arbeitstemperatur des Mediums |
Von -20 bis +135°C |
|
Anwendung |
Lebensmittelindustrie |
|
Anschlussart |
Unterschweißen |
|
Art der Steuerung |
Pneumatischer Antrieb |
|
Dichtheitsklasse |
A |
|
Garantie |
12 Monate |
Technische Merkmale der Vierteldrehungsantriebe Elephant QT-EX-xEM-O2-24VDC-U1 24V:
| Merkmal | Wert |
| Art des Antriebs | Vierteldrehung |
| Stellantriebsdrehmoment | 100 Nm |
| Versorgungsspannung | 24V |
| Umgebungstemperatur | von -20 bis +60 °C |
| Anwendung | Lebensmittelindustrie |
| Explosionsschutz | ExdIICT4 |
Gesamt- und Einbaumaße von Absperrklappen Elephant WBV3131E-2W-W-H lebensmittelechter Edelstahl 304, Dichtung - EPDM, mit viertelumdrehungs-explosionsgeschütztem Elektroantrieb Elephant QT-EX-xEM-O2-24VDC-U1 24V:
| Durchmesser | D, mm | t, mm | D1, mm | A, mm | Hmm | J, mm | K, mm |
| DN15 | 18 | 1.5 | 78 | 50 | 86 | 126 | 8x8 |
| DN20 | 23 | 1.5 | 78 | 50 | 86 | 126 | 8x8 |
| DN25 | 29 | 1.5 | 78 | 50 | 86 | 126 | 8x8 |
| DN32 | 35 | 1.5 | 86 | 50 | 90 | 126 | 8x8 |
| DN40 | 41 | 1.5 | 90 | 50 | 92 | 126 | 8x8 |
| DN50 | 53 | 1.5 | 106 | 52 | 104 | 133 | 10x10 |
| DN65 | 70 | 2.0 | 124 | 56 | 113 | 144 | 10x10 |
| DN80 | 85 | 2.0 | 139 | 60 | 123.5 | 160 | 10x10 |
| DN100 | 104 | 2.0 | 159 | 64 | 133.5 | 160 | 10x10 |
Gesamt- und Einbaumaße der Vierteldrehungsantriebe Elephant QT-EX-xEM-O2-24VDC-U1 24V:
| Modell | X, mm | Z, mm | Y, mm |
| EX-010 | 255 | 265 | 170 |
| EX-015 | 255 | 265 | 170 |
| EX-020 | 280 | 270 | 200 |
| EX-030 | 310 | 310 | 200 |
| EX-040 | 310 | 310 | 200 |
| EX-050 | 310 | 310 | 200 |
| EX-060 | 420 | 350 | 350 |
| EX-100 | 420 | 350 | 350 |
| EX-200 | 420 | 350 | 350 |
Materialien der Schmetterlingsventile Elephant WBV3131E-2W-W-H lebensmittelechter Edelstahl 304, Dichtung - EPDM, mit viertel Drehung explosionsgeschütztem elektrischem Antrieb Elephant QT-EX-xEM-O2-24VDC-U1 24V:
|
Nr. |
Teilename |
Material |
|
1 |
Körper |
Edelstahl 304 |
|
2 |
Schwenkeinheit |
Edelstahl 304 |
|
3 |
Scheibe |
Edelstahl 304 |
|
4 |
Sitzdichtung |
EPDM |
|
5 |
Nuss |
Stahl A2~70 |
|
6 |
Bolzen |
Stahl A2~70 |
|
7 |
Stecker |
Kunststoff ABS |
Spezifikation
Spezifikation
-
Herkunftsland
-
Körpermaterial
-
Maximal zulässige Temperatur
-
Verbindungstyp
-
Steuerungstyp
-
BetriebsumgebungWasser, Dampf, Neutrale Medien
-
AnwendungenLebensmittelindustrie
-
Nenndruck
-
Typ der Dichtung
-
Disc material
-
Spannung
-
Explosionsgeschützt
