Elephant  |  SKU: D350-01187

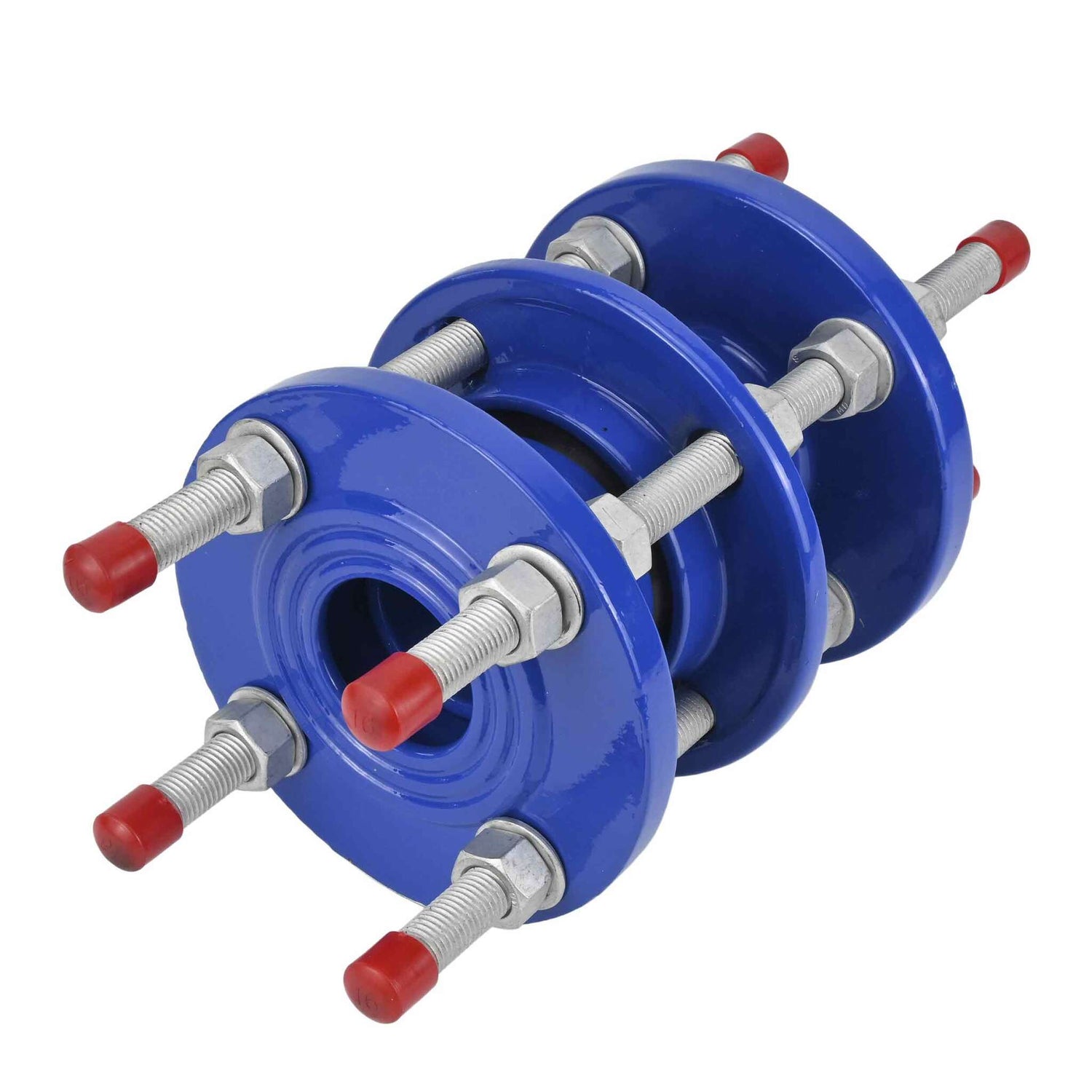

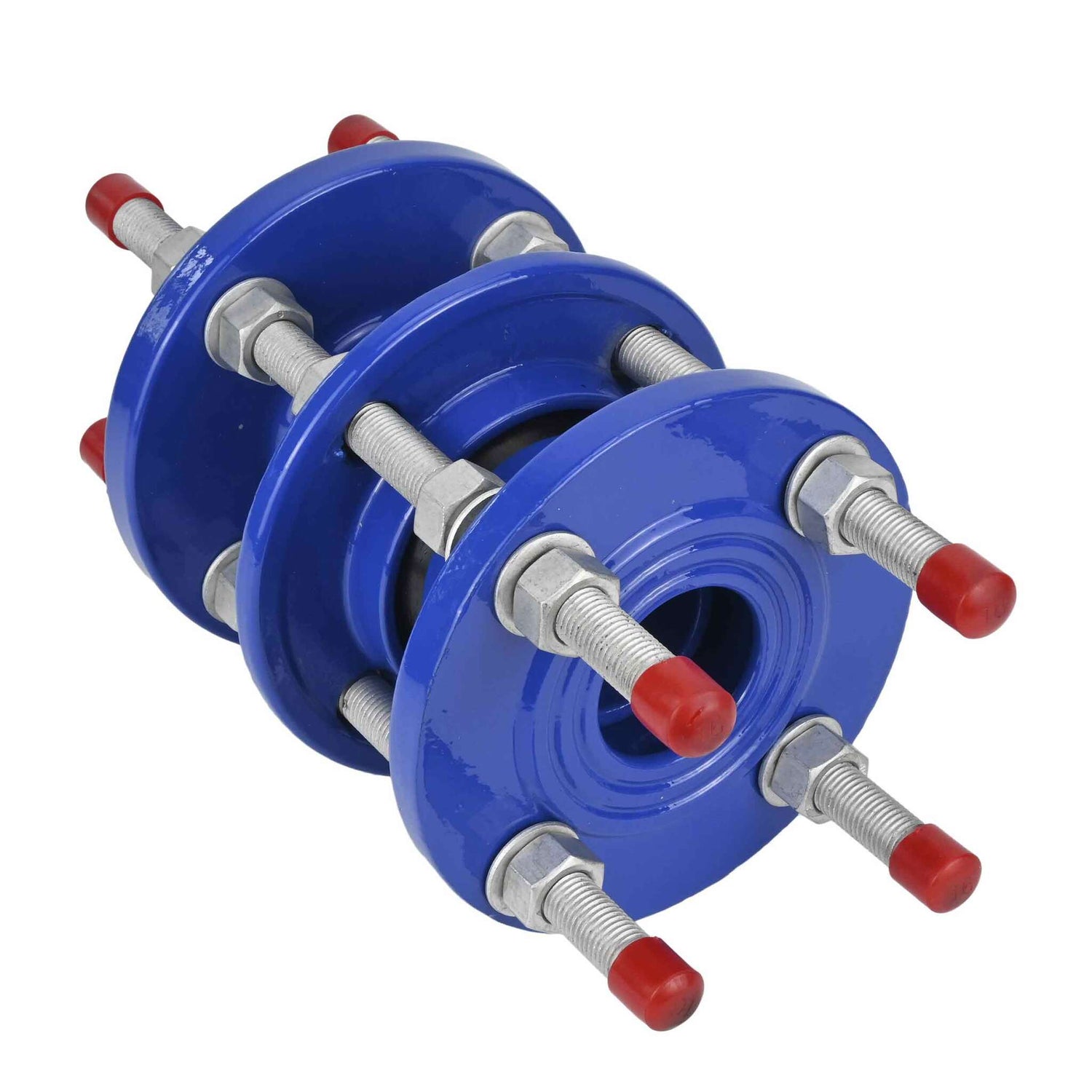

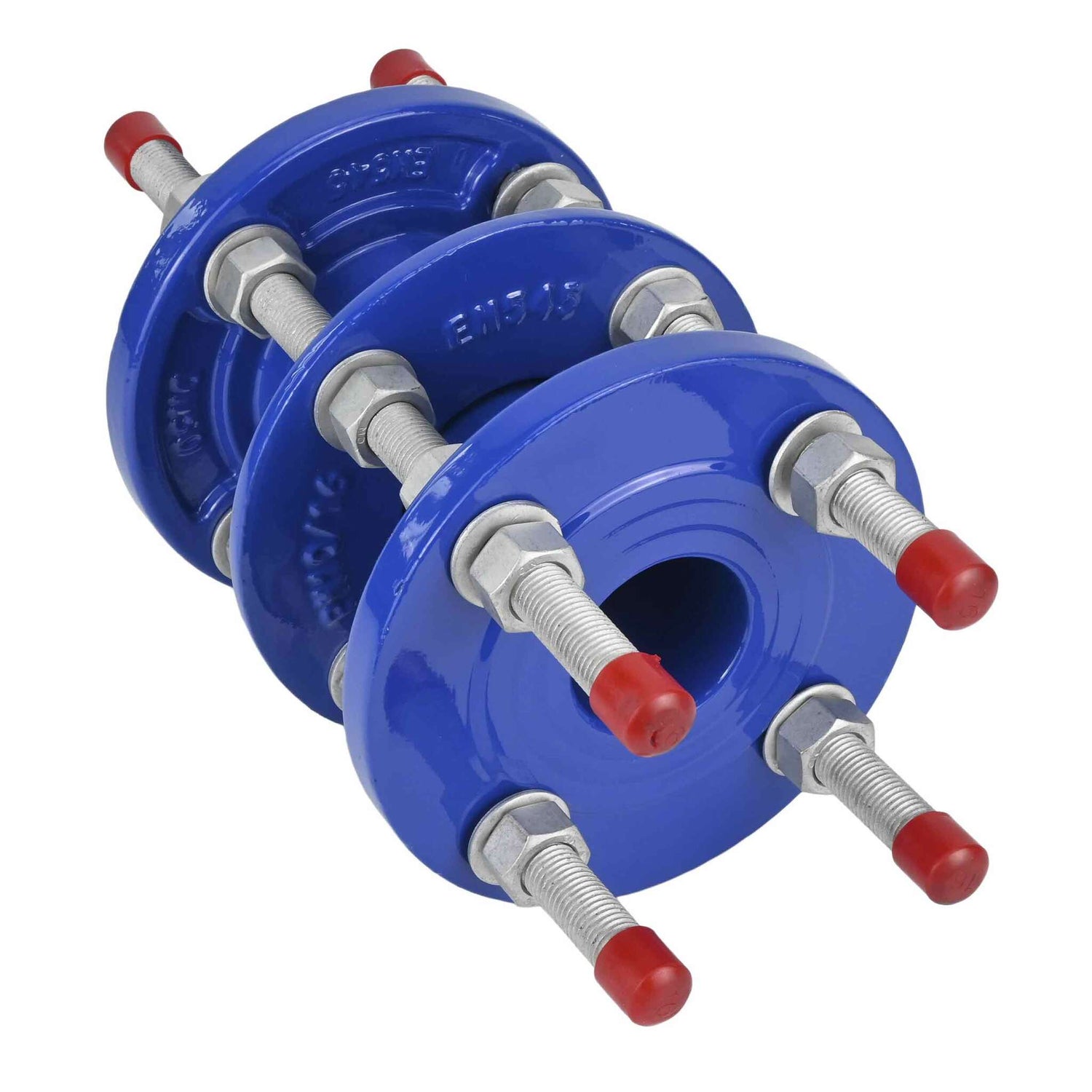

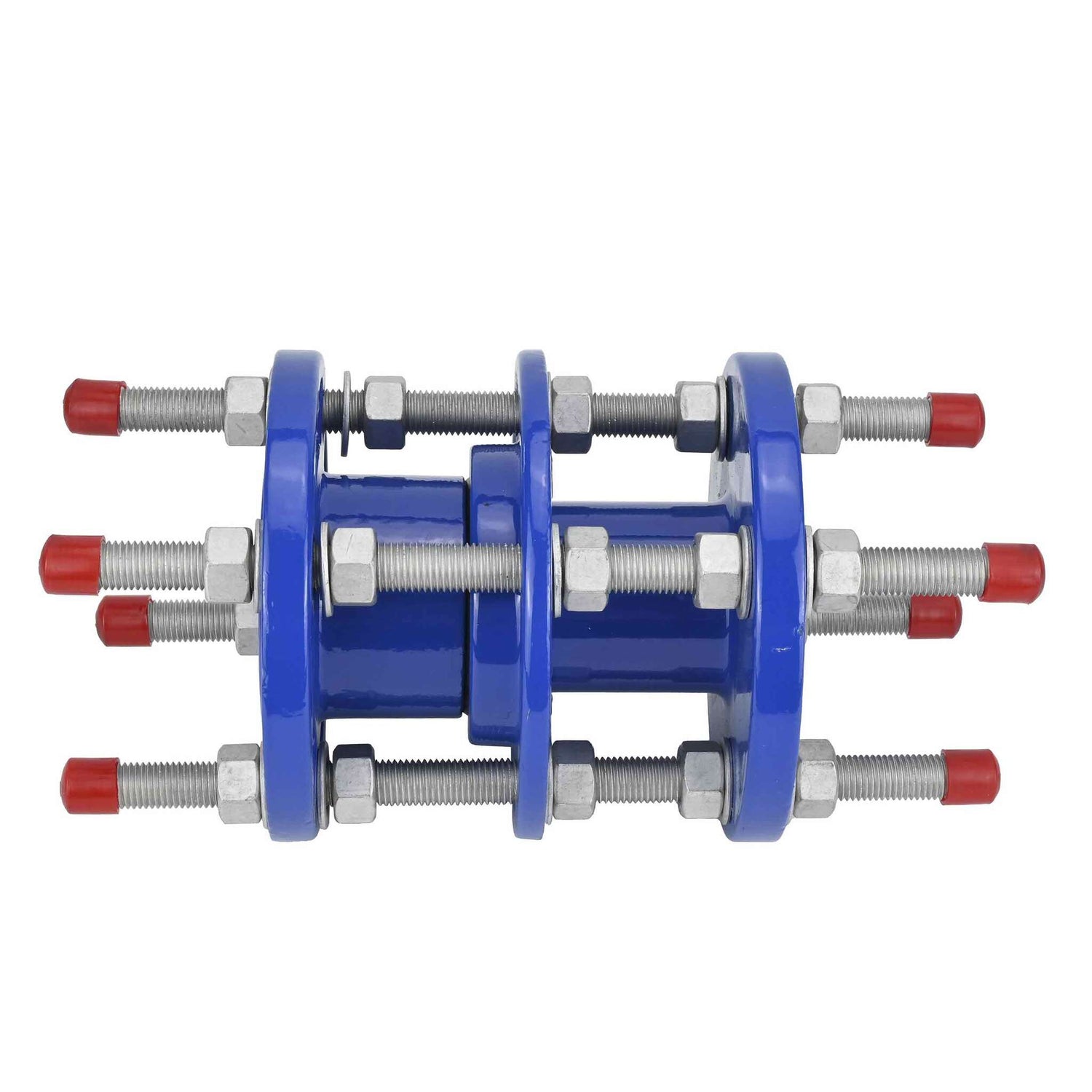

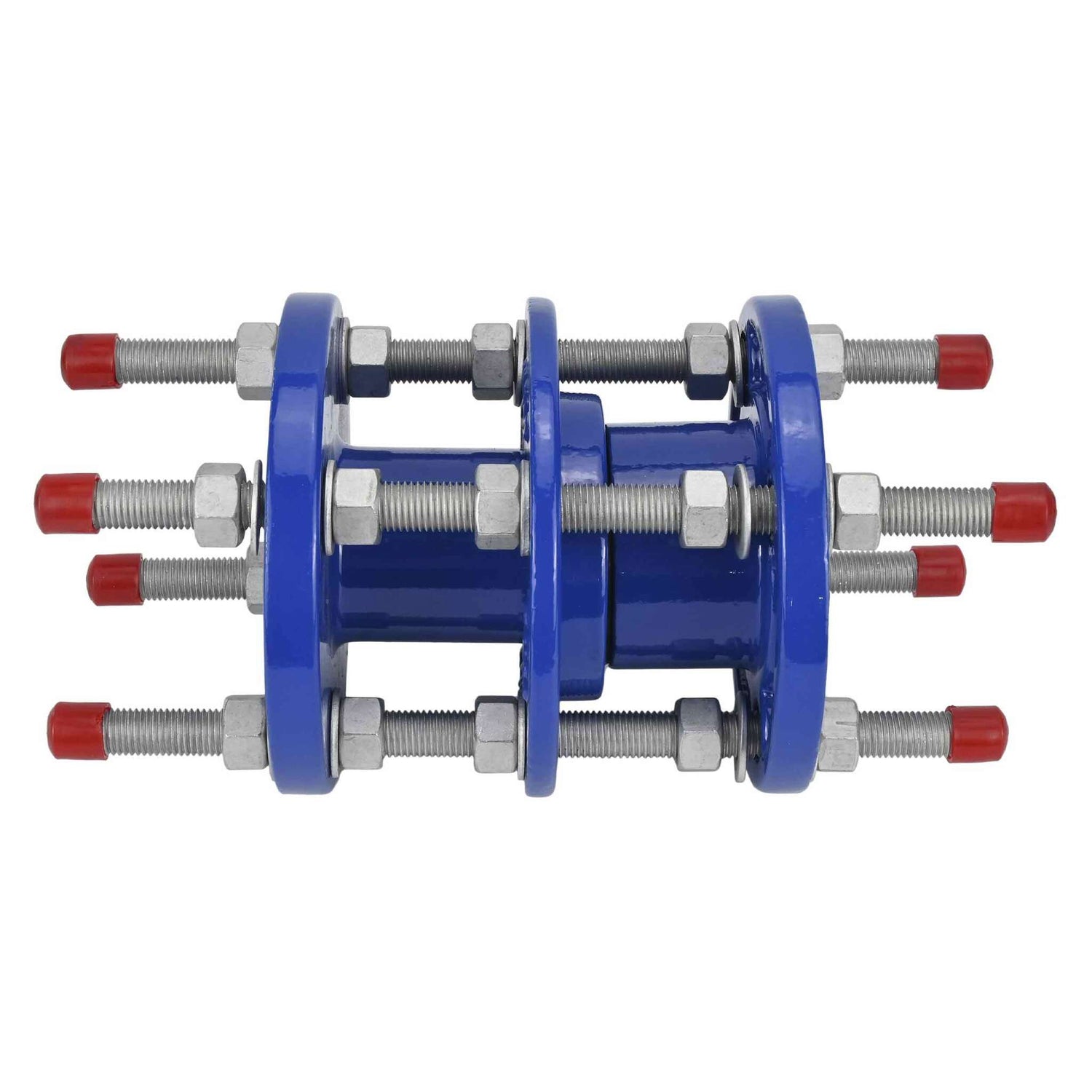

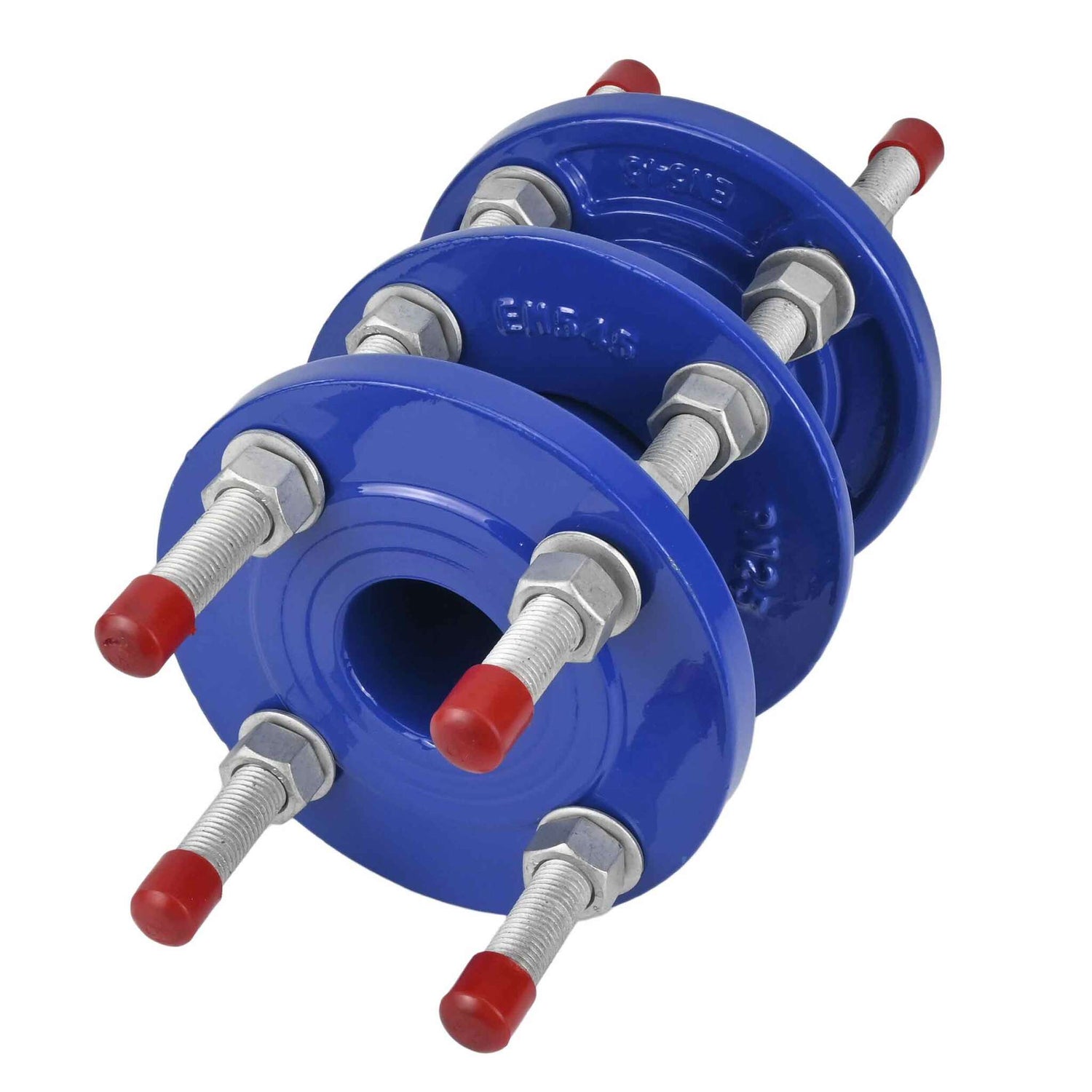

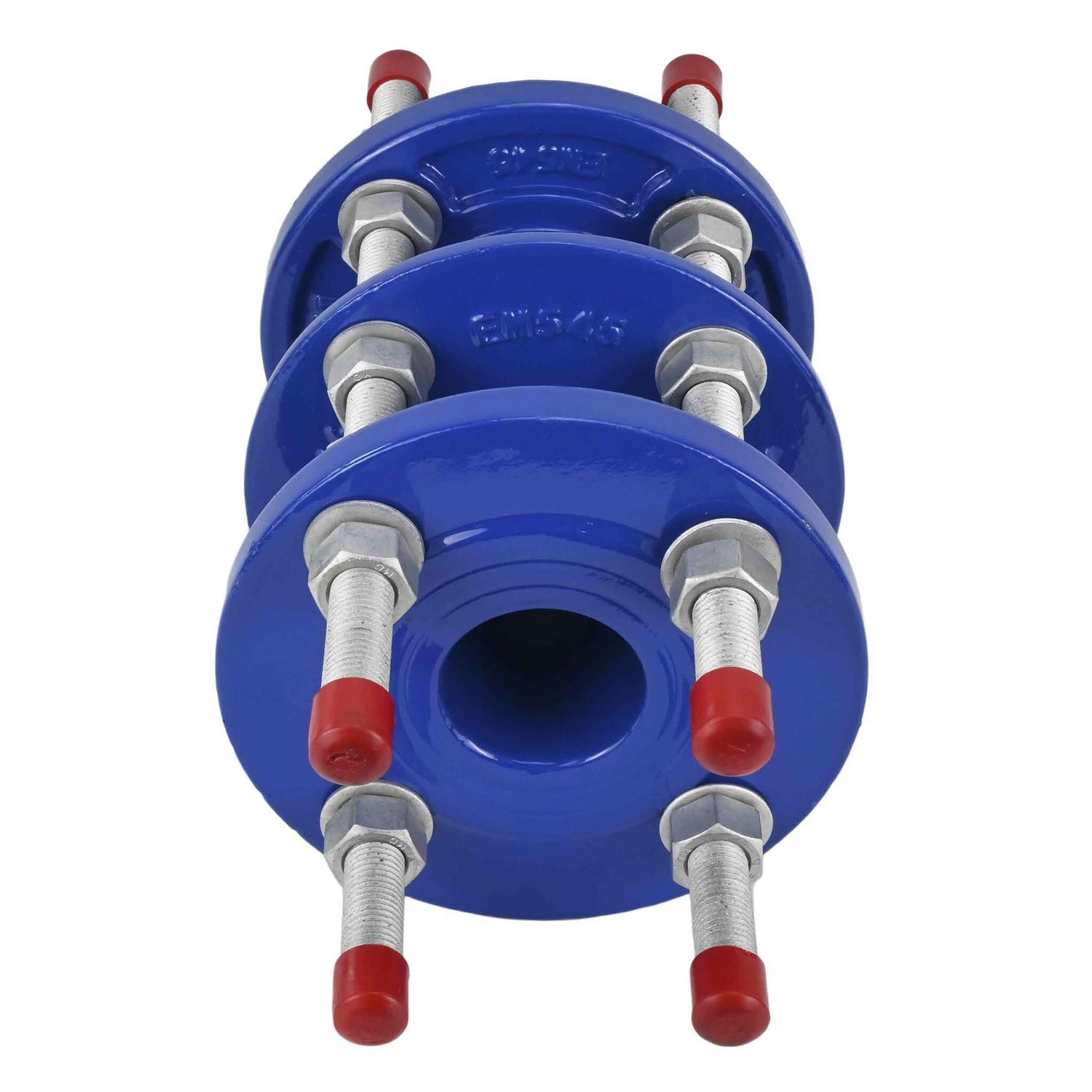

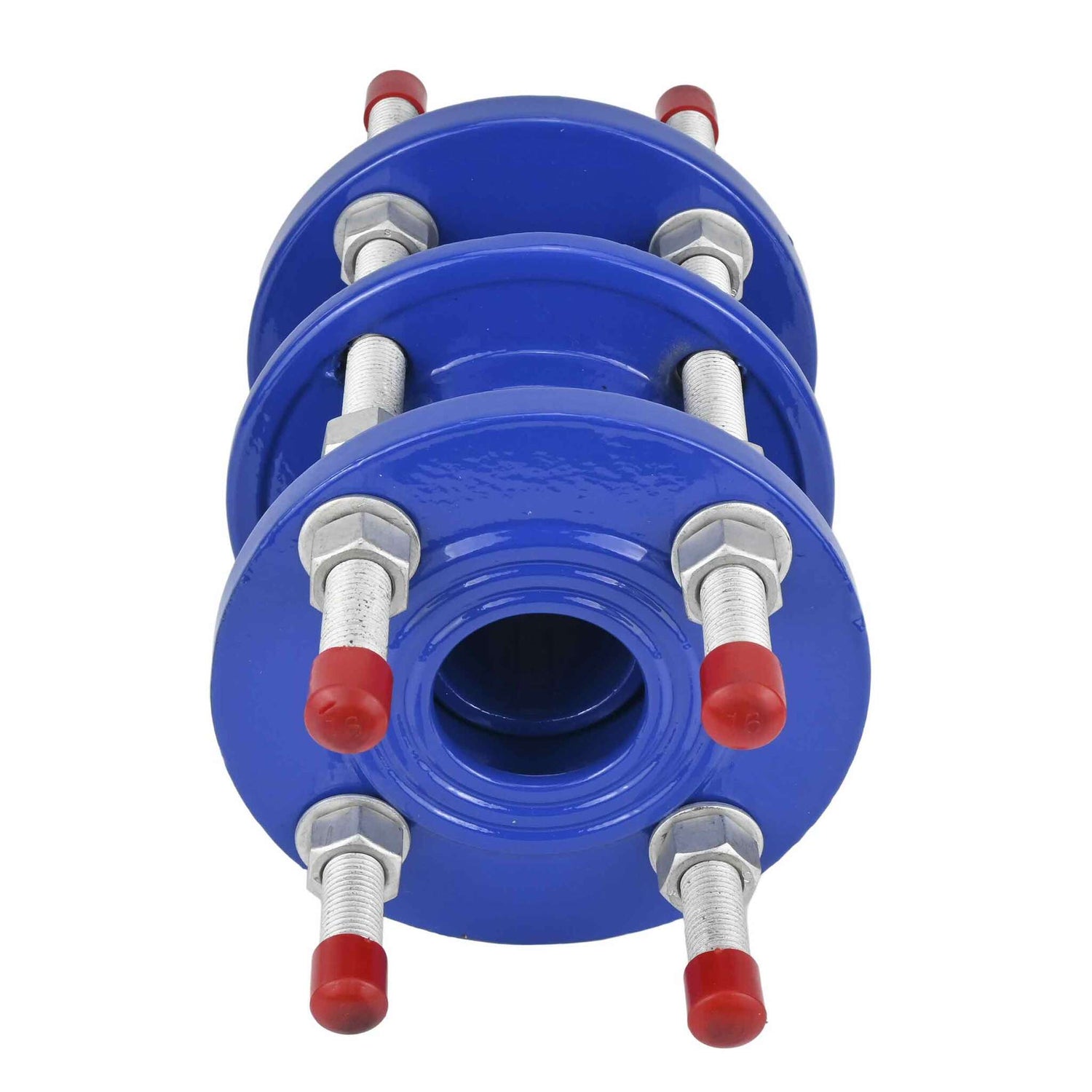

Demontagekupplung Elephant DIA1212E-F Gehäusematerial - Gusseisen GGG400, Dichtung - EPDM, dreiflachsig, Farbe - blau

€79,62
inkl. MwSt. Versand wird beim Checkout berechnet.

Demontagekupplung Elephant DIA1212E-F Gehäusematerial - Gusseisen GGG400, Dichtung - EPDM, dreiflachsig, Farbe - blau - DN50 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Demontagegelenk (im Folgenden DJ genannt) ist für eine leichte Längen- und Winkelkompensation (Fehlausrichtung) der Rohrleitung während der Montage von Flanschrohrarmaturen ausgelegt sowie zum Verbinden von zwei Rohrleitungen bei Reparatur- und Wiederherstellungsarbeiten von Versorgungsnetzen. Es reduziert die übermäßige Belastung der Verbindungsflansche und vereinfacht die Montagearbeiten, wodurch eine einfache Demontage der Ausrüstung für planmäßige Wartungen oder einen vollständigen Austausch ermöglicht wird.





Abmessungen und Einbaumaße des Demontageeinsatzes Elephant DIA1212E-F Gehäusematerial - Gusseisen GGG400, Dichtung - EPDM, dreiflachsig, Farbe - blau

Modell Größe N Gewicht D
D1 D2 D3 L1 L2 T
DN50 10/16 bar 62 125 165 180 310 M16 4 6 8
DN80 10/16 bar 98 160 200 200 330 M16 8 8 16
DN100 10/16 bar 118 180 220 200 330 M16 8 8 19
DN150 10/16 bar 170 240 285 200 340 M20 8 8 29
DN200 10 bar 222 295 340 220 350 M20 8 8.5 37
DN250 10 bar 274 350 400 230 370 M20 12 9 51
DN300 10 bar 326 400 455 230 390 M20 12 10 63
DN200 16 bar 222 295 340 220 350 M20 12 8.5 41
DN250 16 bar 274 355 400 230 380 M24 12 9 58
DN300 16 bar 326 410 455 230 400 M24 12 10 70

Skizze des Demontageeinsatzes Elephant DIA1212E-F Gehäusematerial - Gusseisen GGG400, Dichtung - EPDM, dreiflachsig, Farbe - blau





Materialien der Teile des Demontageeinsatzes Elephant DIA1212E-F Gehäusematerial - Gusseisen GGG400, Dichtung - EPDM, dreiflachsig, Farbe - blau

Nr. Name Material
1 Fall Sphäroguss GGG400
2 Flansch duktiles Gusseisen GGG400
3 Zwischenflansch duktiles Gusseisen GGG400
4 Versiegelung EPDM
5 Haarnadel verzinktem Stahl

Materialskizze des Demontageeinsatzes Elephant DIA1212E-F Gehäusematerial - Gusseisen GGG400, Dichtung - EPDM, dreiflügelig, Farbe - blau

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen GGG400
  • Maximal zulässige Temperatur
    90 °C
  • Verbindungstyp
    Flansch
  • Betriebsumgebung
    Wasser, Neutrale Flüssigkeiten
  • Anwendungen
    Wasserversorgung, Heizung, Industrie
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    EPDM

Bewertungen (0)

Dokumentation
nullDismantling insert ELEPHANT DIA1212x-F DN50-300 10 16 bar cast iron three-flanged

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D350-01187DN5016 bar €79,62 0 Auf Lager
    D350-01188DN8016 bar €118,66 Ausverkauft
    D350-01189DN10016 bar €139,95 Ausverkauft
    D350-01190DN15016 bar €209,09 Ausverkauft
    D350-01191DN20010 bar €272,84 Ausverkauft
    D350-01194DN20016 bar €274,39 Ausverkauft
    D350-01192DN25010 bar €373,25 Ausverkauft
    D350-01195DN25016 bar €375,05 Ausverkauft
    D350-01193DN30010 bar €457,81 Ausverkauft
    D350-01196DN30016 bar €460,10 Ausverkauft
