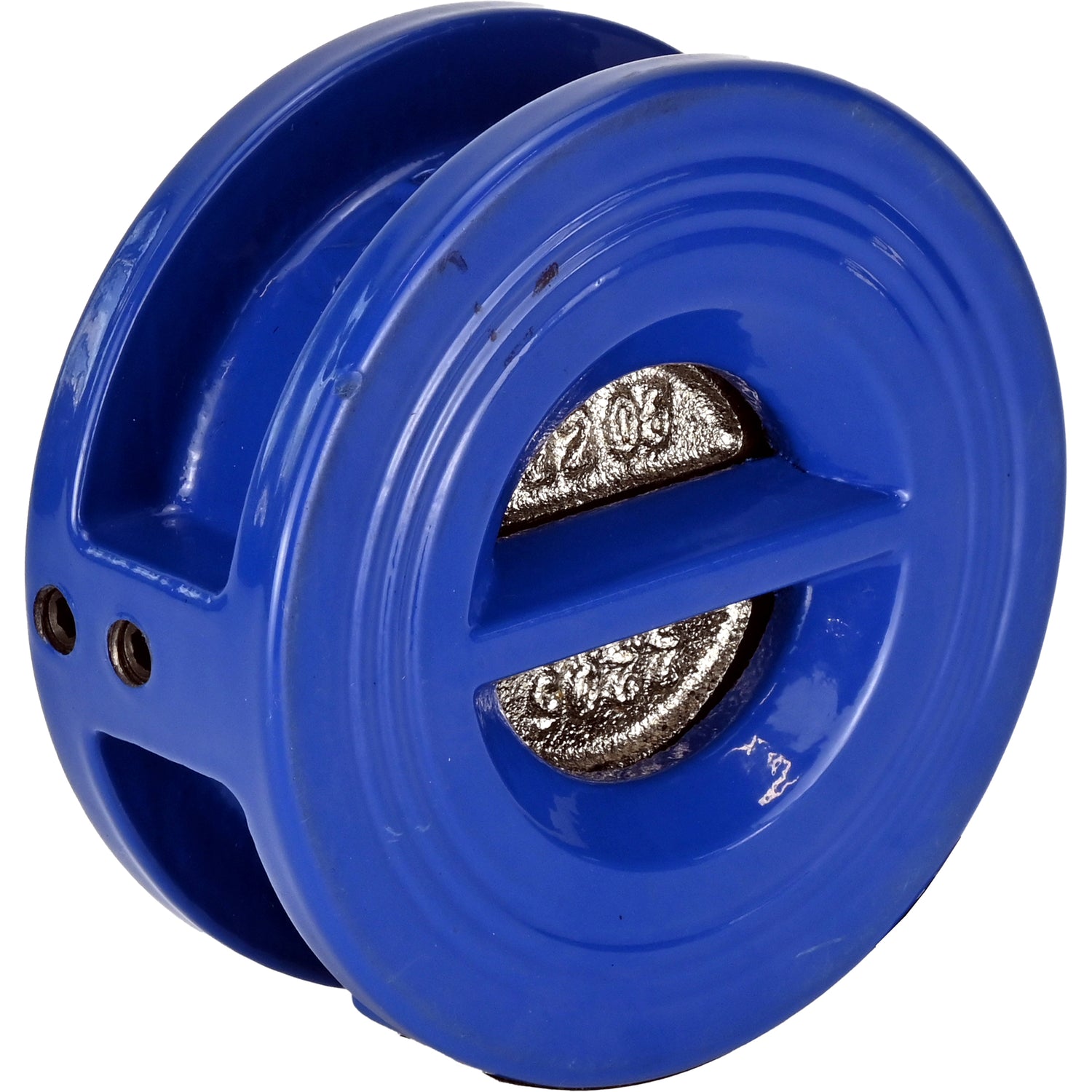

Double leaf lobe check valve Elephant VCL2-1111E-Fb, body material - cast iron GG25, disc material - cast iron GG25, seal - EPDM, compact flanged
Double leaf lobe check valve Elephant VCL2-1111E-Fb, body material - cast iron GG25, disc material - cast iron GG25, seal - EPDM, compact flanged - DN40 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferung und Versand
Lieferung und Versand
Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.
Beschreibung
Beschreibung
The double-leaf check valve is designed to prevent the flow direction of the working medium in the pipeline from changing in the opposite direction.
Technical parameters of Elephant double leaf lobe check valve VCL2-1111E-Fb, body material - cast iron GG25, disc material - cast iron GG25, seal - EPDM, compact flanged:
| Characteristic | Meaning |
| Device type | double leaf |
| Diameter | 40-200 mm |
| Nominal pressure | 16 bar |
| Working medium temperature | from -20 to +120°C |
| Application | cold and hot water supply systems; treatment facilities; industrial pipelines |
| Operating environment | hot water; cold water; other liquids that are not aggressive to the materials of the product |
| Connection type | compact flanged |
| Service life | 5 yers |
| Sealing class | A |
| Manufacturer's country | China |
| Warranty | 12 months |
Double leaf lobe check valve Elephant VCL2-1111E-Fb, body material - cast iron GG25, disc material - cast iron GG25, seal - EPDM, compact flanged
Dimensions of Elephant double leaf lobe check valve VCL2-1111E-Fb, body material - cast iron GG25, disc material - cast iron GG25, seal - EPDM, compact flanged:
| Model | ØD, mm | B, mm | Weight, kg |
| DN40 | 92 | 43 | 1.18 |
| DN50 | 107 | 43 | 1.52 |
| DN65 | 127 | 46 | 2.12 |
| DN80 | 142 | 64 | 3.15 |
| DN100 | 162 | 64 | 4.48 |
| DN125 | 192 | 70 | 5.72 |
| DN150 | 218 | 76 | 8.71 |
| DN200 | 273 | 89 | 14.02 |
| DN250 | 328 | 114 | 25.40 |
| DN300 | 382 | 114 | 36.47 |
Sketch Double leaf lobe check valve Elephant VCL2-1111E-Fb, body material - cast iron GG25, disc material - cast iron GG25, seal - EPDM, compact flanged
Materials of parts Elephant double leaf lobe check valve VCL2-1111E-Fb, body material - cast iron GG25, disc material - cast iron GG25, seal - EPDM, compact flanged:
| № | Part Name | Material |
|---|---|---|
| 1 | Body | cast iron GG25 |
| 2 | Disc | cast iron GG25 |
| 3 | Spring | stainless steel AISI 304 |
| 4 | Hinge pin | stainless steel AISI 416 |
| 5 | Cork | high carbon steel |
| 6 | Housing bushing | PTFE |
| 7 | Washer | PTFE |
| 8 | Locking pin | stainless steel AISI 416 |
| 9 | Mounting hook (for models DN200-300) |
high carbon steel |
| 10 | Sealing | EPDM |
Sketch of parts and materials Double leaf lobe check valve Elephant VCL2-1111E-Fb, body material - cast iron GG25, disc material - cast iron GG25, seal - EPDM, compact flanged
Spezifikation
Spezifikation
-
Herkunftsland
-
Körpermaterial
-
Maximal zulässige Temperatur
-
Verbindungstyp
-
BetriebsumgebungWater
-
AnwendungenWater Supply
-
Nenndruck
-
Typ der Dichtung
-
Sperrmaterial
