Elephant  |  SKU: D090-01956

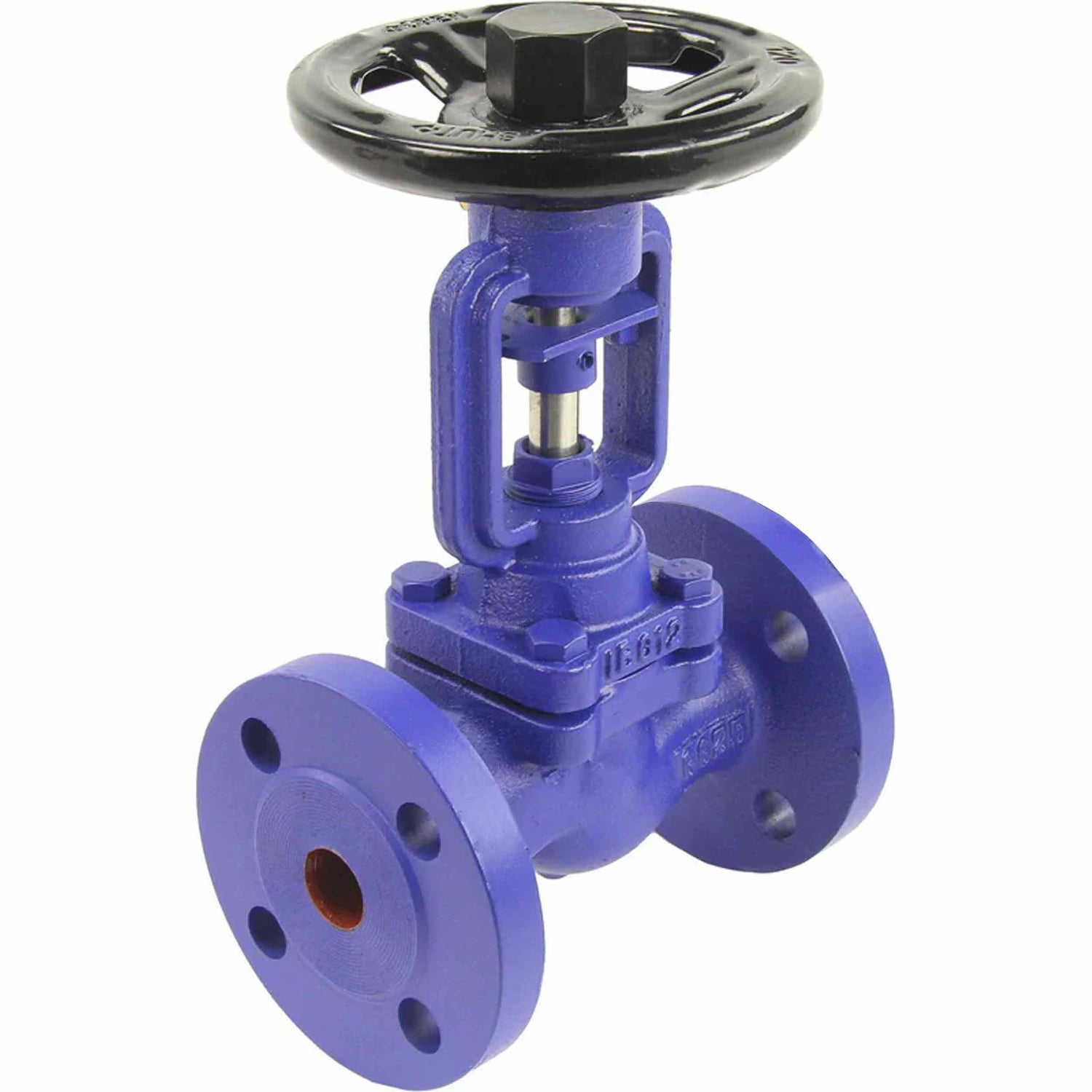

Druckdichtes absperrventil Elephant V234A PSI 232 gusseisen, flanschverbindung

€90,61
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

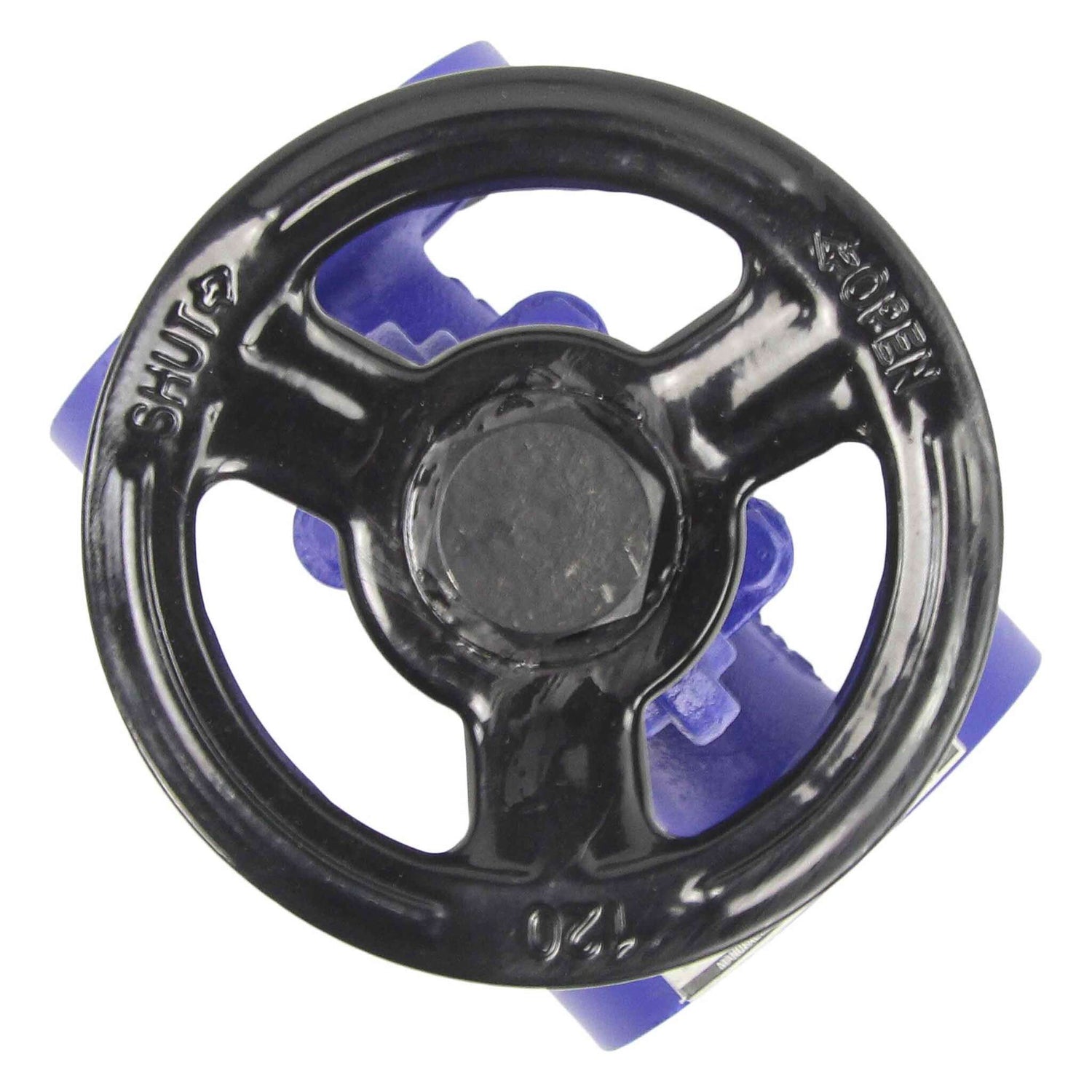

Das druckdichte Absperrventil Elephant V234А ist für den Einbau als Absperrorgan in Rohrleitungen vorgesehen. Funktionsprinzip: Wenn sich das Schwungrad im oder gegen den Uhrzeigersinn dreht, wird die Drehbewegung auf die Spindel übertragen, und der daran befestigte Schieber schließt oder öffnet die Durchgangsöffnung im Gehäuse. WARNUNG: Die Verwendung von Absperrventilen als Regelventile ist verboten.

Gesamtabmessungen des Absperrventils Elephant V234А PSI 232 Gussflanschanschluss

Overall dimensions of the shut-off valve Elephant V234А PSI 232 cast iron flange connection

Skizze des Absperrventils Elephant V234А PSI 232 Gussflanschanschluss

DN L, mm D, mm D1, mm D2, mm B-f, mm ZxØd, mm Gewicht, kg
15 130±2 95 65 46 14-2 4х14 3,25
20 150±2 105 75 56 16-2 4х14 4,1
25 160±2 115 85 65 16-2 4х14 5,5
32 180±2 140 100 76 18-2 4х19 7,9
40 200±2 150 110 84 18-2 4х19 9,3
50 230±2 165 125 99 20-2 4х19 13,31
65 290±2 185 145 118 20-2 4х19 21,12
80 310±2 200 160 132 22-2 8х19 27,1
100 350±2 220 180 156 24-2 8х19 40,37
125 400±2 250 210 184 26-2 8х19 58,31
150 480±2 285 240 211 26-2 8х23 78

Skizze des Absperrventils Elephant V234А PSI 232 Gussflanschanschluss

Sketch of shut-off valve Elephant V234А PSI 232 cast iron flange connection

Werkstoffskizze des Absperrventils Elephant V234А PSI 232 Gussflanschanschluss

№ Name des Teils Material
1 Körper Gusseisen HT250(GG25)
2 Gehäuse O-Ring Stahl 304
3 Platte Stahl А105
4 Scharnierstift Stahl 2Cr13
5 Faltenbalg -
6 Schraube Stahl 35
7 Nuss Stahl 35
8 Dichtung St08+thermisch expandierter Graphit
9 Abdeckung Gusseisen HT250(GG25)
10 Versiegeln expandierter Graphit
11 Verschlussschraube Stahl Q235
12 Stift Stahl 45
13 Verriegelungsplatte Stahl Q235
14 Stopfbuchsenmutter Stahl 45
15 Lenkradmutter Stahl Q235
16 Helm Stahl Q235
17 Stangenmutter Kupferlegierung ZCuZn38Mn2Pb2
18 Pressnippel (tavotnitsa) -

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen GG25/EN-GJL-250
  • Verbindungstyp
    Flansch
  • Betriebsumgebung
    Wasser, Luft, Ölprodukte
  • Anwendungen
    Wärmeversorgungssystem, Wasserversorgungssystem, Druckluftleitungen, Dampfanlagen, Industrielle Rohrleitungen
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    Metall
  • Sperrmaterial
    Stahl A105
  • Absperrventiltyp
    Balgdichtung

Bewertungen (0)

Dokumentation
nullValve stop bellows Elephant VSO1121M-F-S DN15-300 16 bar cast iron flanged

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D090-01956DN1516 bar €90,61 3 Auf Lager
    D090-01957DN2016 bar €97,23 5 Auf Lager
    D090-01958DN2516 bar €114,45 3 Auf Lager
    D090-01959DN3216 bar €138,40 2 Auf Lager
    D090-01960DN4016 bar €157,84 3 Auf Lager
    D090-01961DN5016 bar €184,35 10 Auf Lager
    D090-01962DN6516 bar €225,98 3 Auf Lager
    D090-01963DN8016 bar €321,21 5 Auf Lager
    D090-01964DN10016 bar €398,23 3 Auf Lager
    D090-01965DN12516 bar €640,25 Ausverkauft
    D090-01966DN15016 bar €781,60 2 Auf Lager
    D090-01967DN20016 bar €2.211,71 Ausverkauft
    D090-01968DN25016 bar €3.175,02 Ausverkauft
    D090-01969DN30016 bar €3.271,81 Ausverkauft
