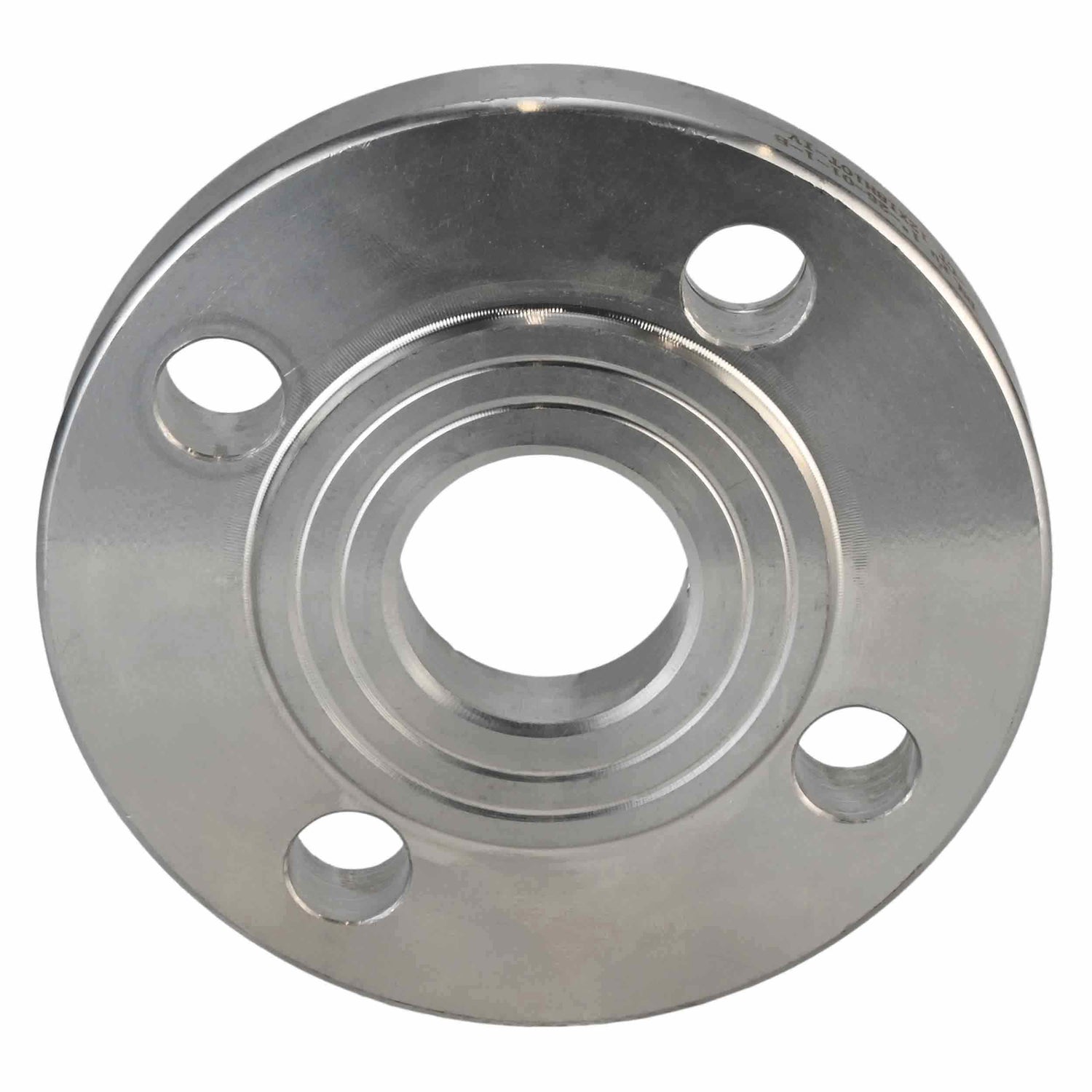

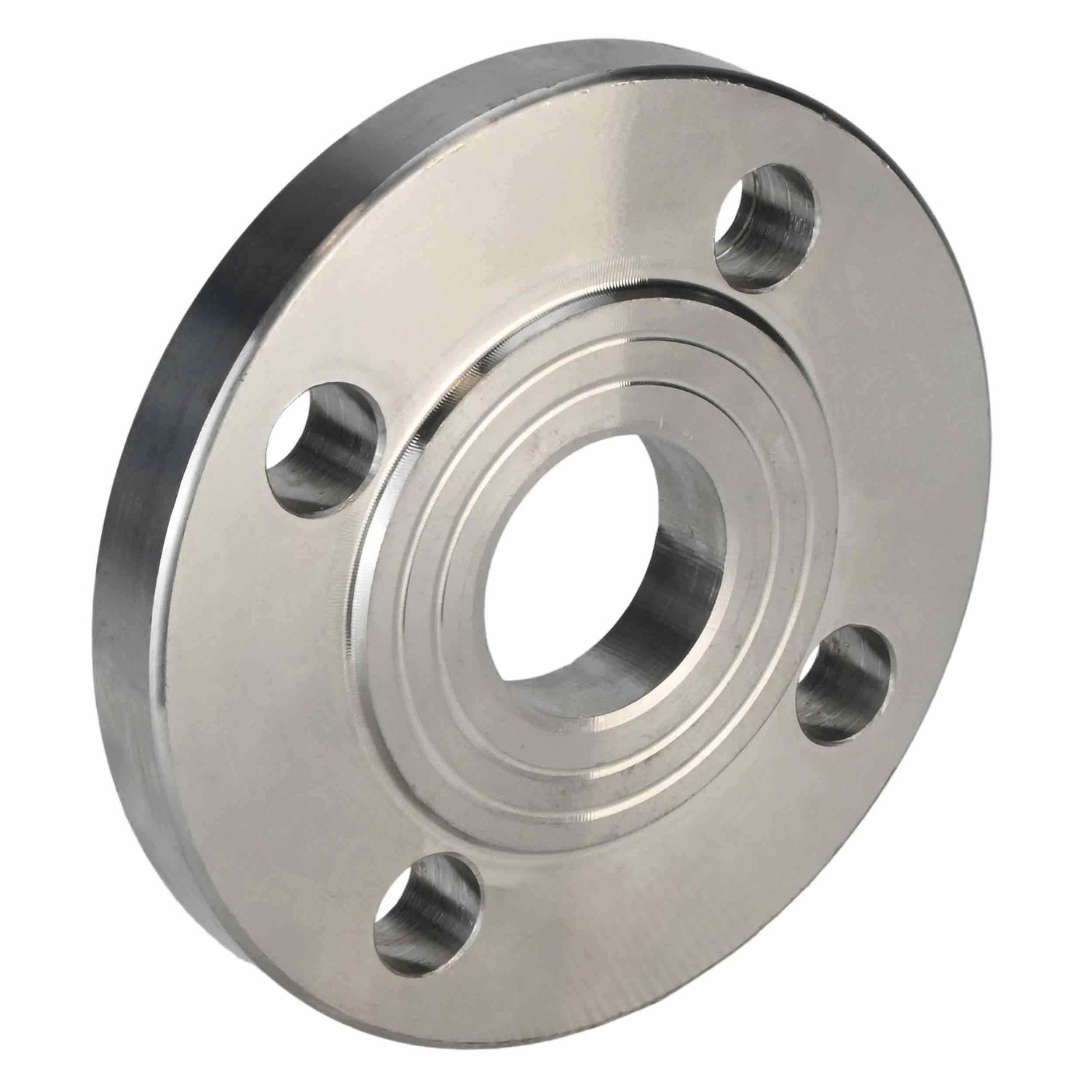

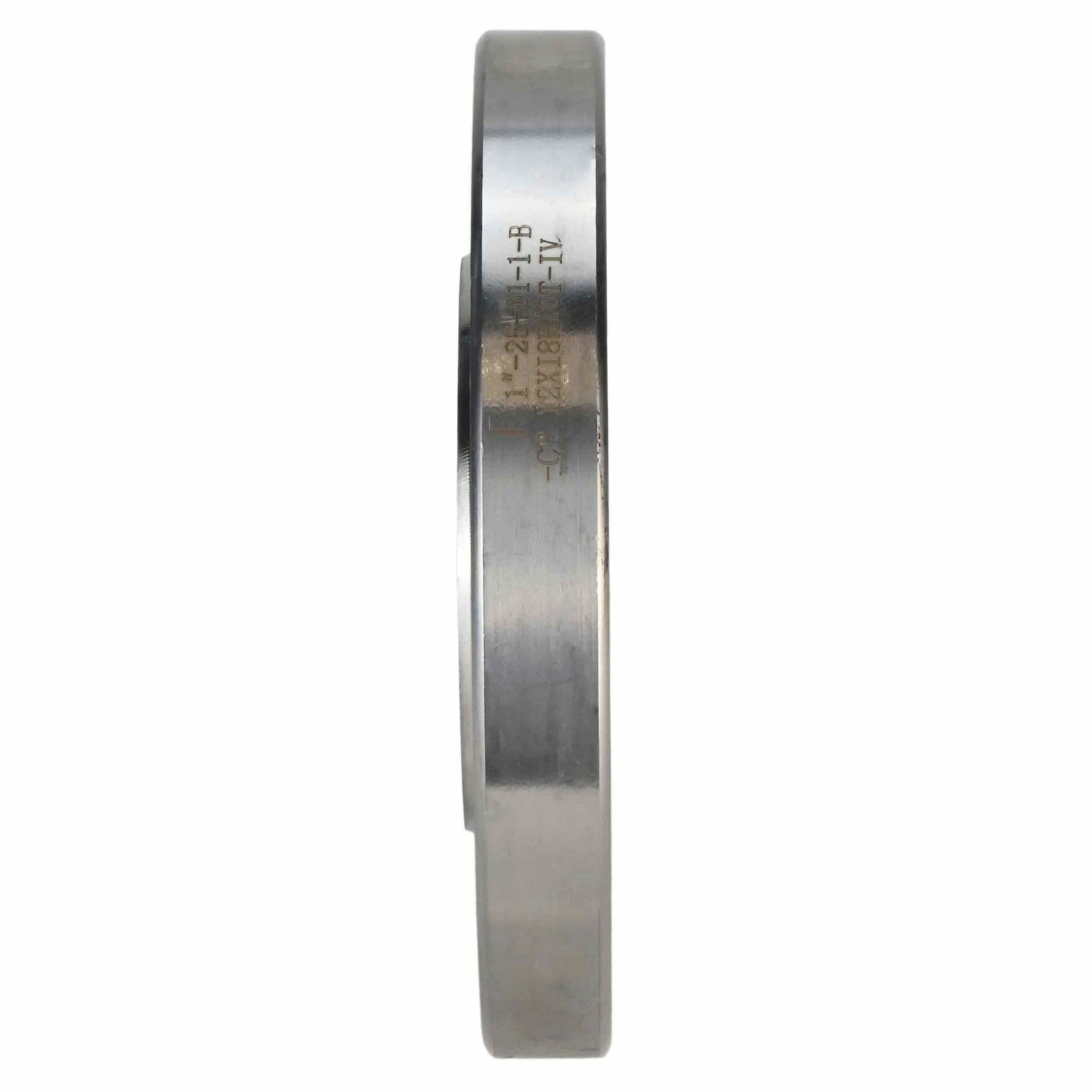

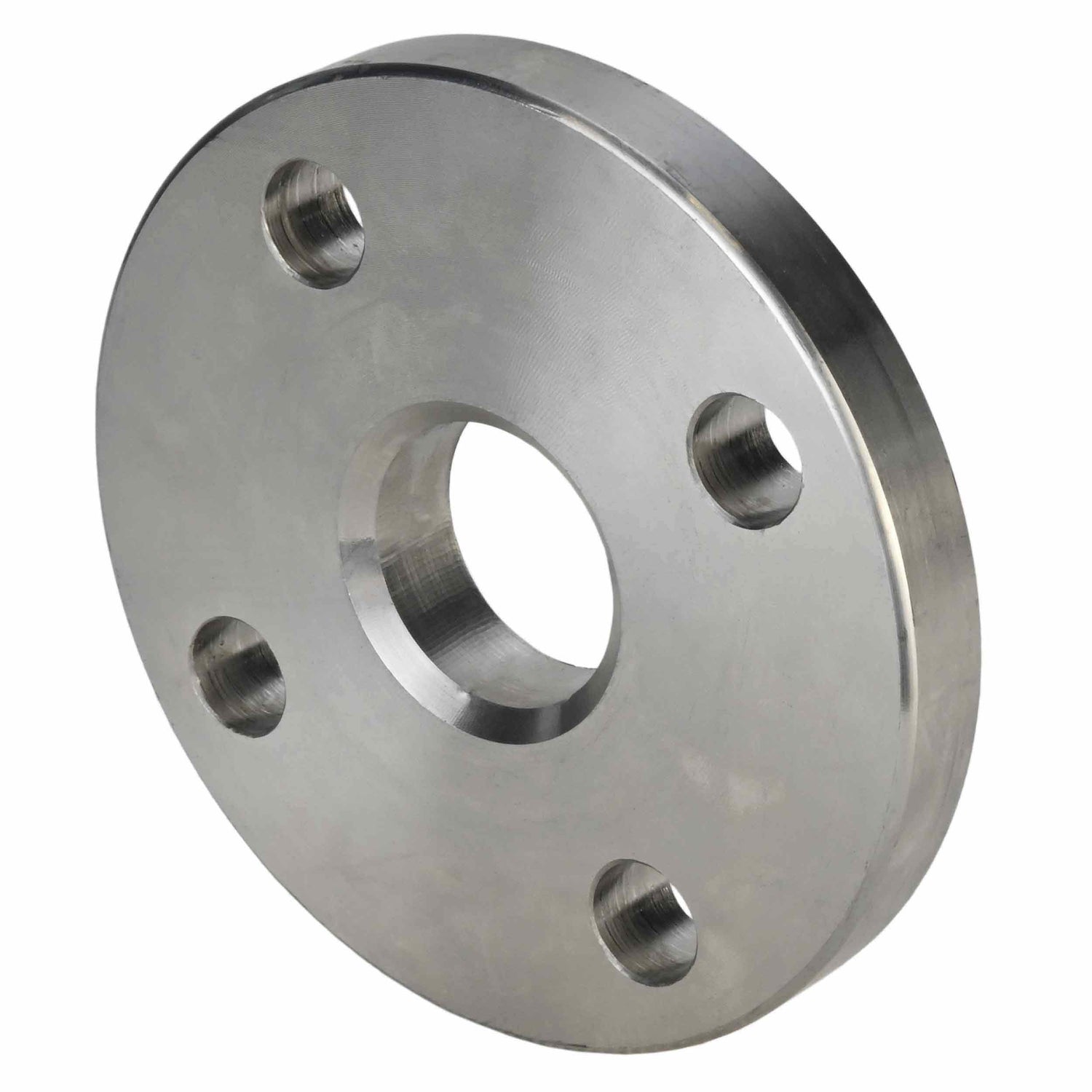

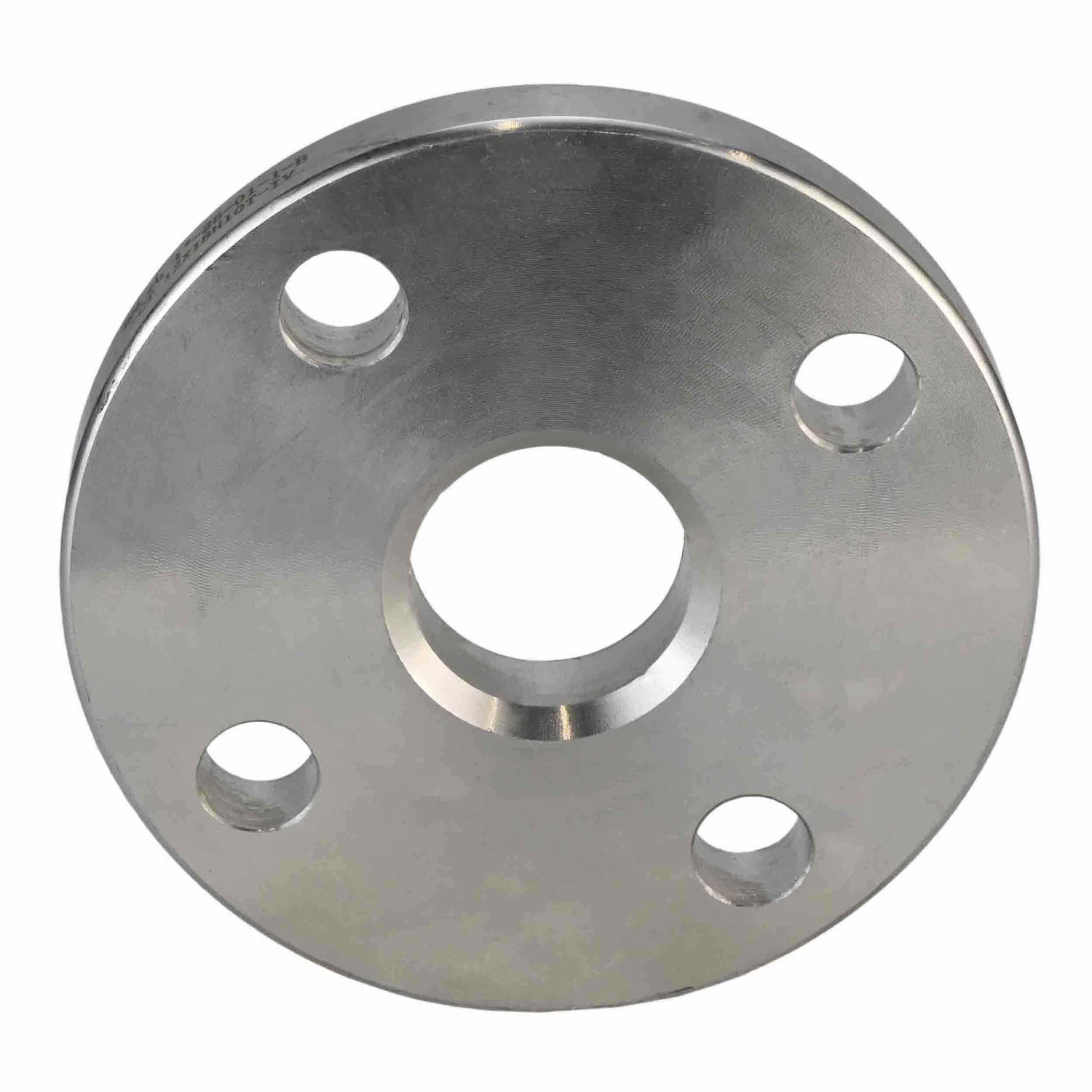

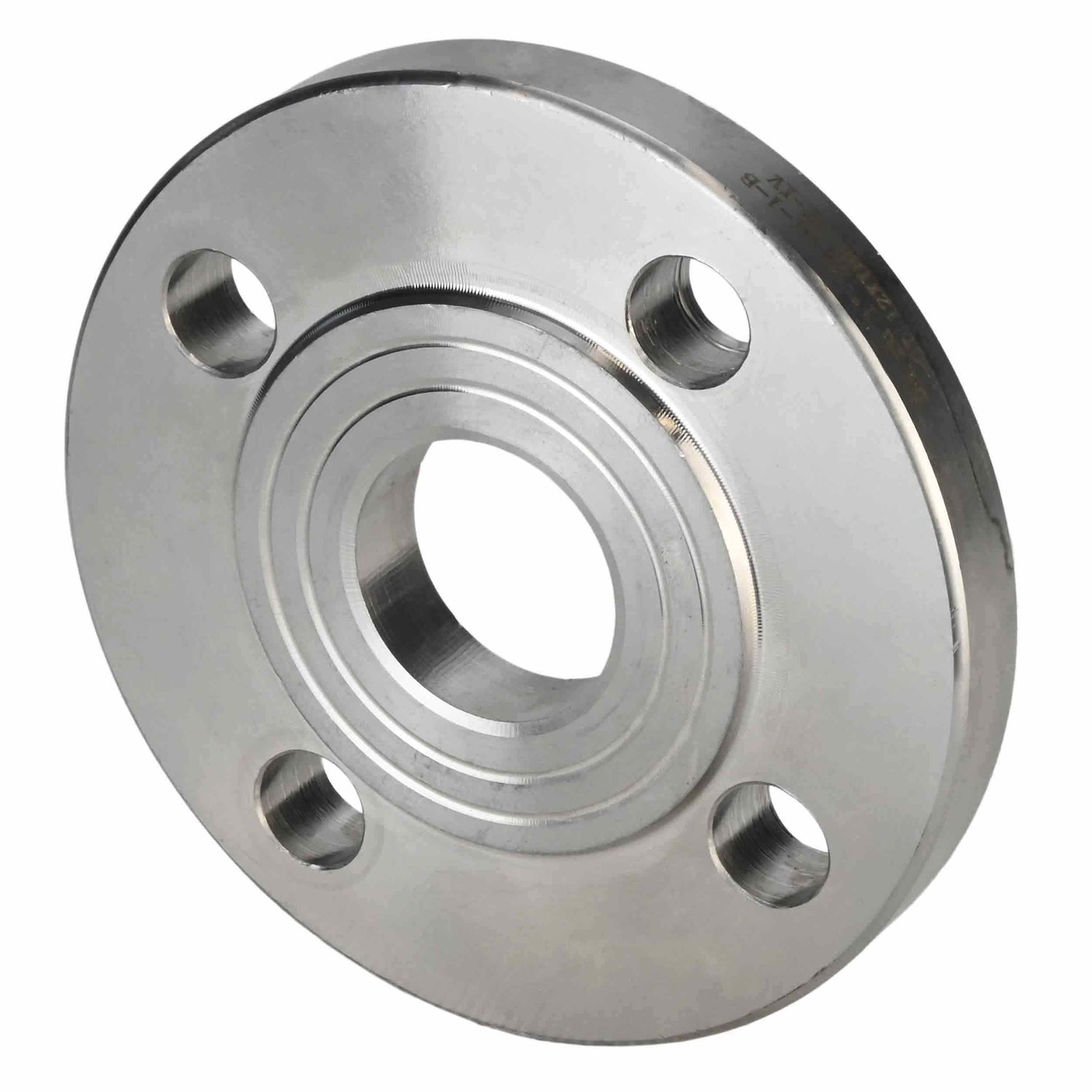

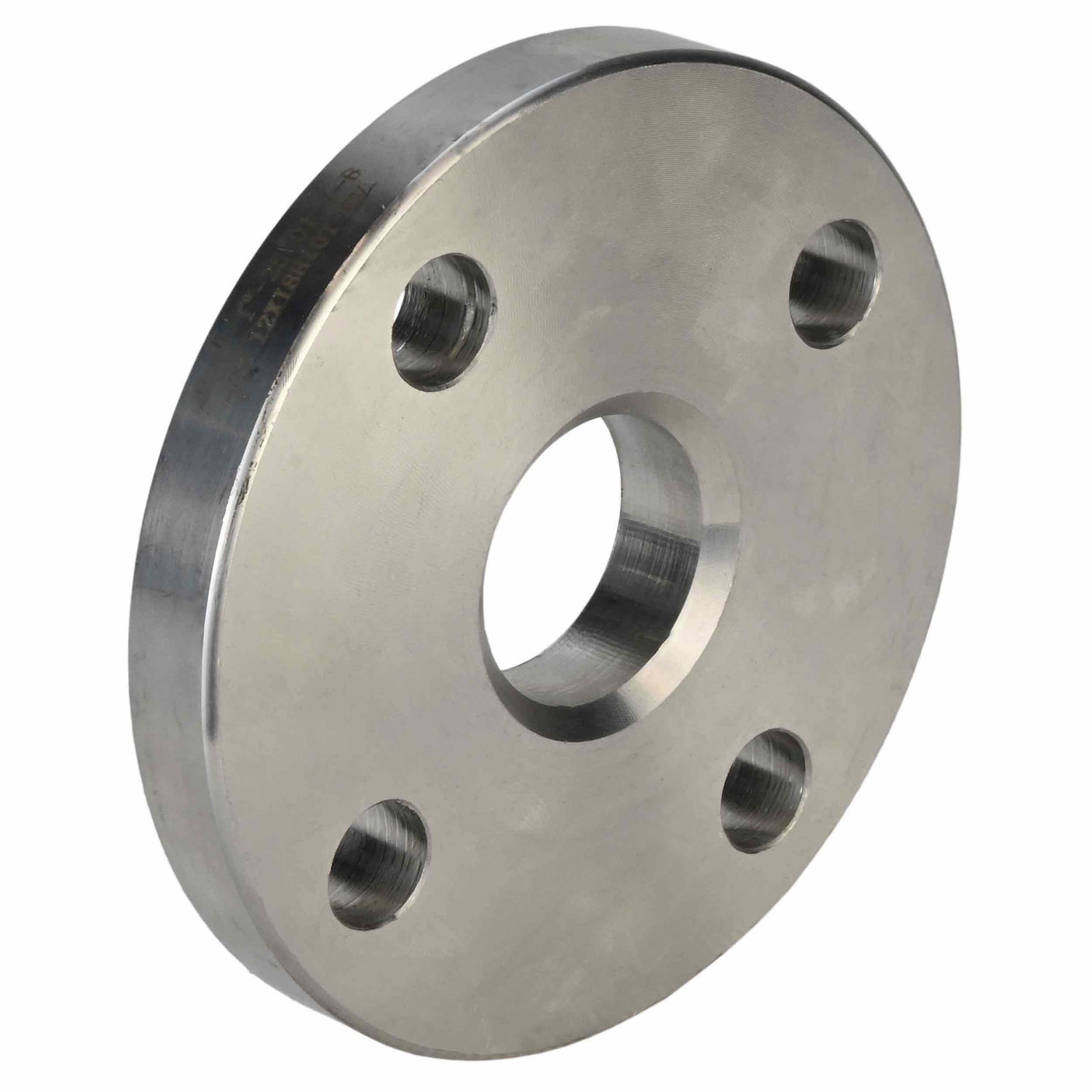

Flansch Elephant pn16-01-1-b-12h18n10t, gehäusematerial - edelstahl AISI 321
Flansch Elephant pn16-01-1-b-12h18n10t, gehäusematerial - edelstahl AISI 321 - DN15 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferung und Versand
Lieferung und Versand
Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.
Beschreibung
Beschreibung
Ein Flansch ist ein flaches oder erhabenes kreisförmiges Bauteil, in der Regel mit Löchern für Bolzen oder Schrauben, das zum Verbinden oder Abdichten der Enden von Rohren, Tanks, Fässern oder anderen Ausrüstungsteilen verwendet wird. Flansche werden in verschiedenen Industriezweigen verwendet, um stabile und dichte Verbindungen zwischen verschiedenen Elementen eines Systems herzustellen.
Außenmaße und Einbaumaße der Flansche Elephant pn16-01-1-b-12h18n10t, Gehäusematerial - rostfreier Stahl AISI 321
Flanschskizze Elefant pn16-01-1-b-12h18n10t, Gehäusematerial - Edelstahl AISI 321
| DN | dB | b | c1 | D | D1 | d | n | h | Gewicht |
| 15 | 22 | 14 | 2 | 95 | 65 | 14 | 4 | 2 | 0,61 |
| 20 | 27,5 | 16 | 2 | 105 | 75 | 14 | 4 | 2 | 0,86 |
| 25 | 34,5 | 16 | 3 | 115 | 85 | 14 | 4 | 2 | 1,17 |
| 32 | 43,5 | 18 | 3 | 140 | 100 | 18 | 4 | 2 | 1,58 |
| 40 | 49,5 | 18 | 3 | 150 | 110 | 18 | 4 | 3 | 1,96 |
| 50 | 61,5 | 20 | 3 | 165 | 125 | 18 | 4 | 3 | 2,58 |
| 65 | 77,5 | 20 | 4 | 185 | 145 | 18 | 4 | 3 | 3,42 |
| 80 | 90,5 | 20 | 4 | 200 | 160 | 18 | 8 | 3 | 3,71 |
| 100 | 116 | 22 | 4 | 220 | 180 | 18 | 8 | 3 | 4,73 |
| 125 | 141,5 | 22 | 4 | 250 | 210 | 18 | 8 | 3 | 6,38 |
| 150 | 170,5 | 24 | 4 | 285 | 240 | 22 | 8 | 3 | 8,2 |
| 200 | 221,5 | 24 | 4 | 340 | 295 | 22 | 12 | 3 | 10,2 |
| 250 | 276,5 | 29 | 6 | 405 | 355 | 26 | 12 | 3 | 14,5 |
| 300 | 327,5 | 32 | 6 | 460 | 410 | 26 | 12 | 4 | 17,8 |
Spezifikation
Spezifikation
-
Herkunftsland
-
Körpermaterial
-
Maximal zulässige Temperatur
-
Verbindungstyp
-
BetriebsumgebungWasser, Luft, Flüssiges Medium
-
AnwendungenHeizsysteme, Bewässerungssysteme, Lüftungssysteme
-
Nenndruck
-
Typ der Dichtung
