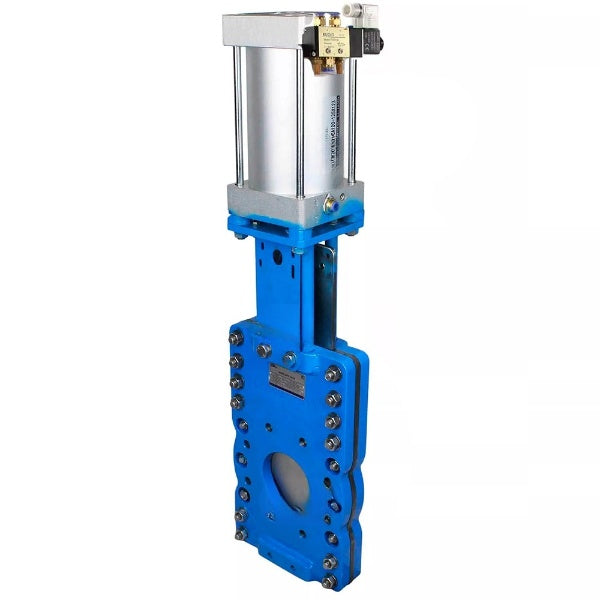

Absperrschieber Elephant GVKRT3431N-2W-Fb-2P mit Flanschverbindung, Gehäuse - Kohlenstoffstahl WCB, Schieber - Edelstahl 304, Dichtung - NBR, mit pneumatischem Antrieb und pneumatischem Ventil 4V210-08 220V
Absperrschieber Elephant GVKRT3431N-2W-Fb-2P mit Flanschverbindung, Gehäuse - Kohlenstoffstahl WCB, Schieber - Edelstahl 304, Dichtung - NBR, mit pneumatischem Antrieb und pneumatischem Ventil 4V210-08 220V - DN100 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferung und Versand
Lieferung und Versand
Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.
Beschreibung
Beschreibung
Absperrschieber mit Durchgangsmesser ist für die Installation an Rohrleitungen als Absperrvorrichtung und zur Steuerung des Mediumflusses mit hoher Konzentration an Feststoffpartikeln ausgelegt. Er kann auch in Schwerkraftzufuhrsystemen für feste und pulverförmige Stoffe verwendet werden, da die Schneide des Messers das Abschneiden von Strömungen mit hoher Dichte ermöglicht.
Pneumatische Verteiler werden zur Steuerung in pneumatischen Systemen mit NAMUR-Andockfläche verwendet, zur Installation von Verteilern durch Löcher im Gehäuse. Die elektromagnetische Steuerung erfolgt mittels Spannungsspulen 12-AC, 12-DC, 24-AC, 24-DC, 110-AC, 220-AC. Je nach Modell verfügen die Ventile über ein- oder zweiseitige Steuerung. Magnetventile für pneumatische Anwendungen gibt es in einer breiten Modellpalette und sie umfassen gängige Schaltarten für Drei- (3/2) und Fünf-Leitungs- (5/2 und 5/3) Pneumatikventile. Sie sind für den Einsatz mit Schieberventilen mit Pneumatikzylinder vorgesehen. Sie können auch an anderen pneumatisch betätigten Ventilen verwendet werden.
Technische Merkmale von Absperrschiebern Elephant GVKRT3431N-2W-Fb-2P mit Zwischenflanschen, Gehäuse - Kohlenstoffstahl WCB, Schieber - Edelstahl 304, Dichtung - NBR, mit pneumatischem Antrieb und pneumatischem Ventil 4V210-08 220V:
| Name | Bedeutung |
| Anschlussart | Zwischenflansch |
| Medium | viskose Medien, pulverisierte und kristallisierte Medien, Altpapier, Schlamm |
| Art der Steuerung | pneumatischer Antrieb |
| Anwendung | extraktive Industrie, Zellstoff- und Papierindustrie |
| Absperrschiebertyp | Schieber |
| Arbeitstemperatur des Mediums, °С | von -30 bis +110 |
| Herstellerland | China |
Absperrschieber Elephant GVKRT3431N-2W-Fb-2P mit Flanschverbindung, Gehäuse - Kohlenstoffstahl WCB, Schieber - Edelstahl 304, Dichtung - NBR, mit pneumatischem Antrieb und pneumatischem Ventil 4V210-08 220V
Abmessungen und Maße der Absperrschieber Elephant GVKRT3431N-2W-Fb-2P mit Zwischenflanschen, Gehäuse - Kohlenstoffstahl WCB, Schieber - Edelstahl 304, Dichtung - NBR, mit pneumatischem Antrieb und pneumatischem Ventil 4V210-08 220V:
| Größe | DN, mm | L, mm | D, mm | D1, mm | D2, mm | H1, mm | G, Zoll | N - Do | T, mm |
| DN100 | 100 | 51 | 220 | 180 | 156 | 428 | 1/2″ | 8 – M16 | 12 |
| DN150 | 150 | 57 | 285 | 240 | 211 | 553 | 3/4″ | 8 – M20 | 14 |
| DN200 | 200 | 70 | 340 | 295 | 266 | 727 | 3/4″ | 8 – M20 | 16 |
| DN250 | 250 | 70 | 395 | 350 | 319 | 880 | 3/4″ | 12 – M20 | 16 |
Skizzenmaße und Maße Absperrschieber Elephant GVKRT3431N-2W-Fb-2P zwischen Flanschen, Gehäuse - Kohlenstoffstahl WCB, Schieber - Edelstahl 304, Dichtung - NBR, mit pneumatischem Antrieb und pneumatischem Ventil 4V210-08 220V
Tabelle der Teile und Materialien für Absperrschieber Elephant GVKRT3431N-2W-Fb-2P mit Zwischenflanschen, Gehäuse - Kohlenstoffstahl WCB, Schieber - Edelstahl 304, Dichtung - NBR, mit pneumatischem Antrieb und pneumatischem Ventil 4V210-08 220V:
| Nr. | Teilename | Material |
| 1 | Gehäuse | WCB-Stahl |
| 2 | Schieber | Edelstahl 304 |
| 3 | Führungsdichtung | NBR |
| 4 | Führungsdichtung | NBR |
| 5 | Gestell | Stahl Q235 |
| 6 | Stange | Stahl 45 |
| 7 | Rackkopf | Gusseisen GGG40 |
| 8 | Pneumatikzylinder | - |
| 9 | Stangenkupplung | Stahl Q235 |
| 10 | Magnetventil | - |
| 11 | Filter | - |
Skizze der Teile und Materialien von Schieberventilen Elephant GVKRT3431N-2W-Fb-2P mit Zwischenflanschen, Gehäuse - Kohlenstoffstahl WCB, Schieber - Edelstahl 304, Dichtung - NBR, mit pneumatischem Antrieb und pneumatischem Ventil 4V210-08 220V
Technische Parameter der SC-Pneumatikzylinder:
| Name | Bedeutung |
| Aktionstyp | doppeltwirkend |
| Betriebsmedium | Druckluft |
| Montageart | VA FB CA CB LB YB |
| Dämpfung | einstellbar |
| Dämpfungslänge, mm | 32 |
| Arbeitsdruckbereich, bar | 1-9 |
| Maximal zulässiger Druck, bar | 13.5 |
| Betriebstemperaturbereich, °C | von -5 bis +70 |
Abmessungen und Maße von SC-Pneumatikzylindern:
| Pneumatischer Zylindermodell | SC 125x145 | SC 200x220 |
| A, mm | 246 | 320 |
| B, mm | 102 | 128 |
| C, mm | 144 | 192 |
| D, mm | 60 | 80 |
| E, mm | 70 | 80 |
| F, mm | 32 | 48 |
| G, mm | 40 | 50 |
| Hmm | 50 | 60 |
| Ich, mm | 39 | 52 |
| J, mm | 11 | 14 |
| K | М27х2 | М36х2 |
| L | M12x1,75 | М16х2 |
| M, mm | 15 | 30 |
| N, mm | 20 | 25 |
| O, Zoll | G1/2″ | G3/4″ |
| S, mm | 140 | 220 |
| T, mm | 110 | 175 |
| V, mm | 32 | 50 |
| B, mm | 29 | 46 |
Skizze der Abmessungen und Maße von SC-Pneumatikzylindern
Technische Parameter des Pneumatikventils 4V210-08:
| Name | Bedeutung |
| Design | Spulentyp |
| Nenndruck PN, MPa | 1.2 |
| Arbeitsdruck, bar | 1.5 - 8 |
| Arbeitsmedium | gefilterte Druckluft |
| Betriebstemperatur, °С | -20 bis +70 |
| Betriebsfrequenz, Zyklen/Sek | 5 |
| Manuelle Duplizierung | Ist |
| Schutzart, IP | 65 |
| Montage | durch Löcher im Gehäuse |
| Gehäusematerial | eloxiertem Aluminium |
| Reaktionszeit, Sek. | 0.05 |
Pneumatisches Ventil 4V210-08
Spezifikation
Spezifikation
-
Herkunftsland
-
Körpermaterial
-
Maximal zulässige Temperatur
-
Verbindungstyp
-
Steuerungstyp
-
BetriebsumgebungViskose Medien, Pulverisierte und kristallisierte Medien, Altpapier, Gülle
-
AnwendungenRohstoffindustrie, Zellstoff- und Papierindustrie
-
Nenndruck
-
Typ der Dichtung
-
Sperrmaterial
-
Manuelle Übersteuerung
-
Endschalter
-
