Elephant  |  SKU: D040-07321

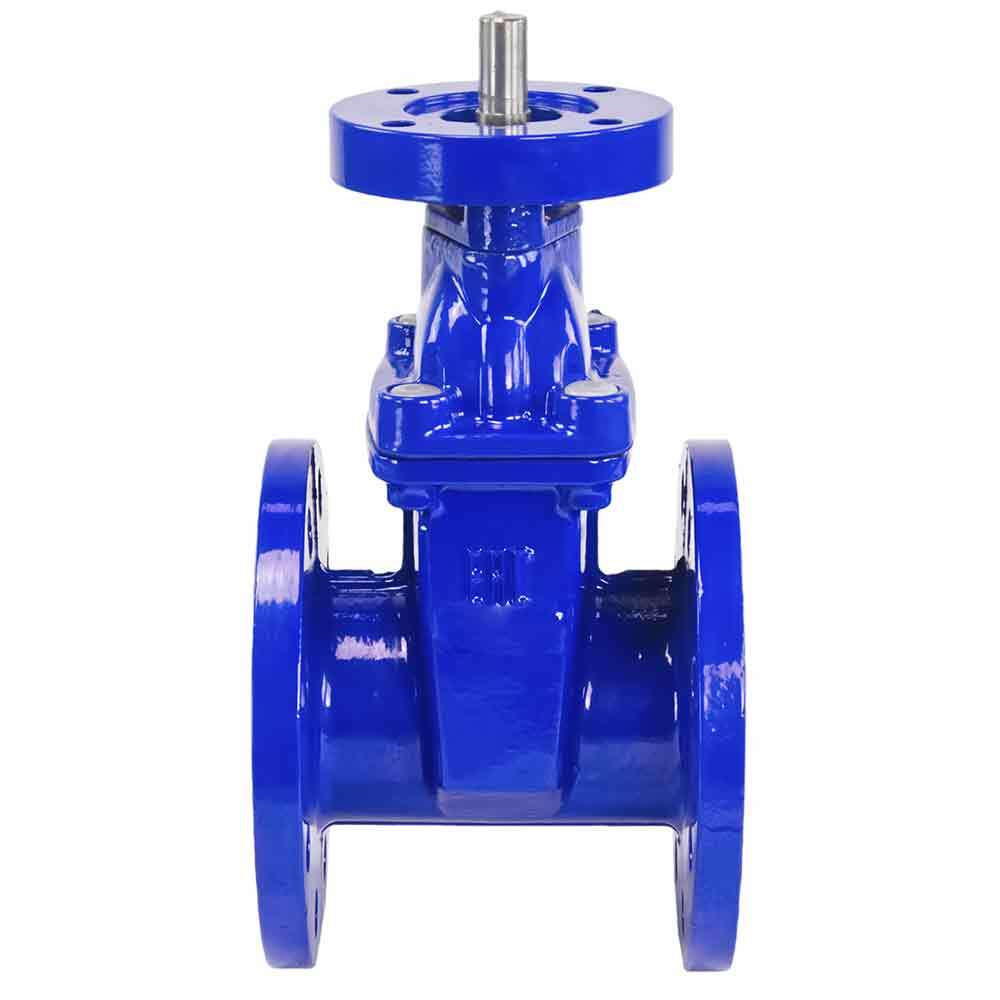

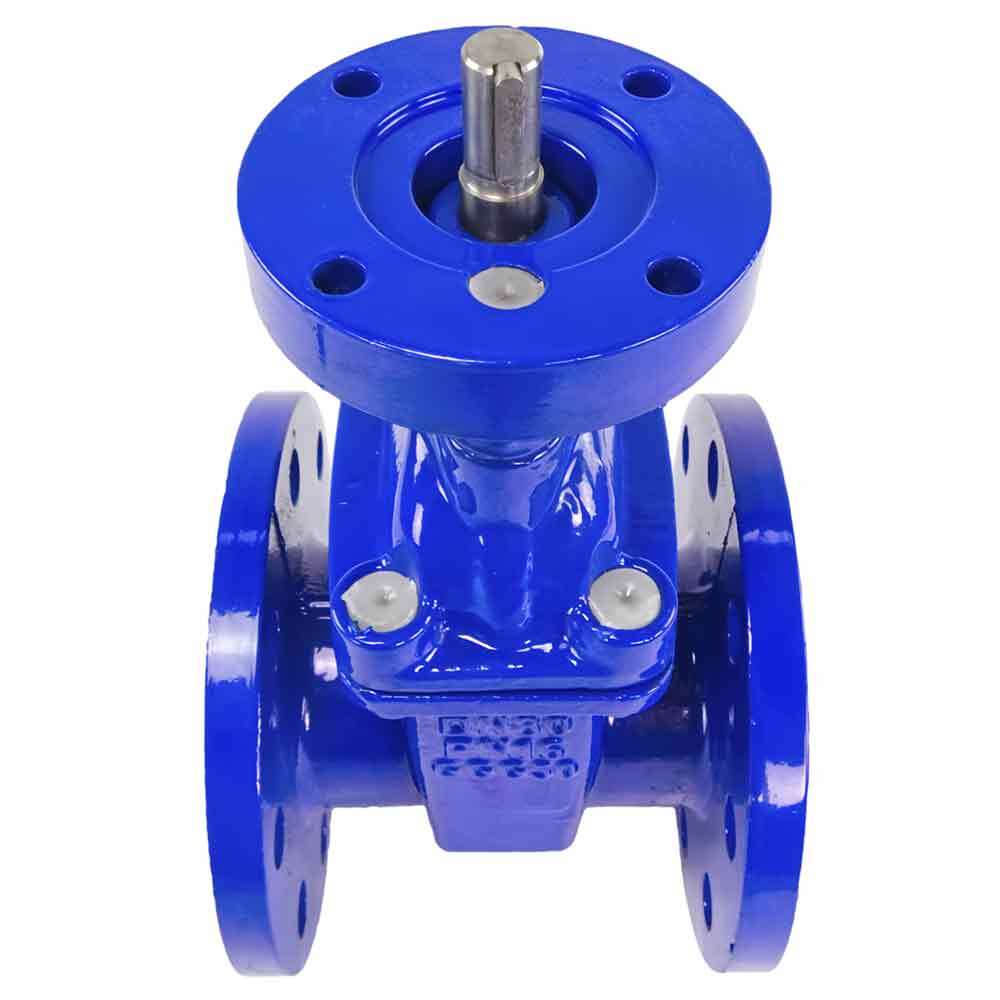

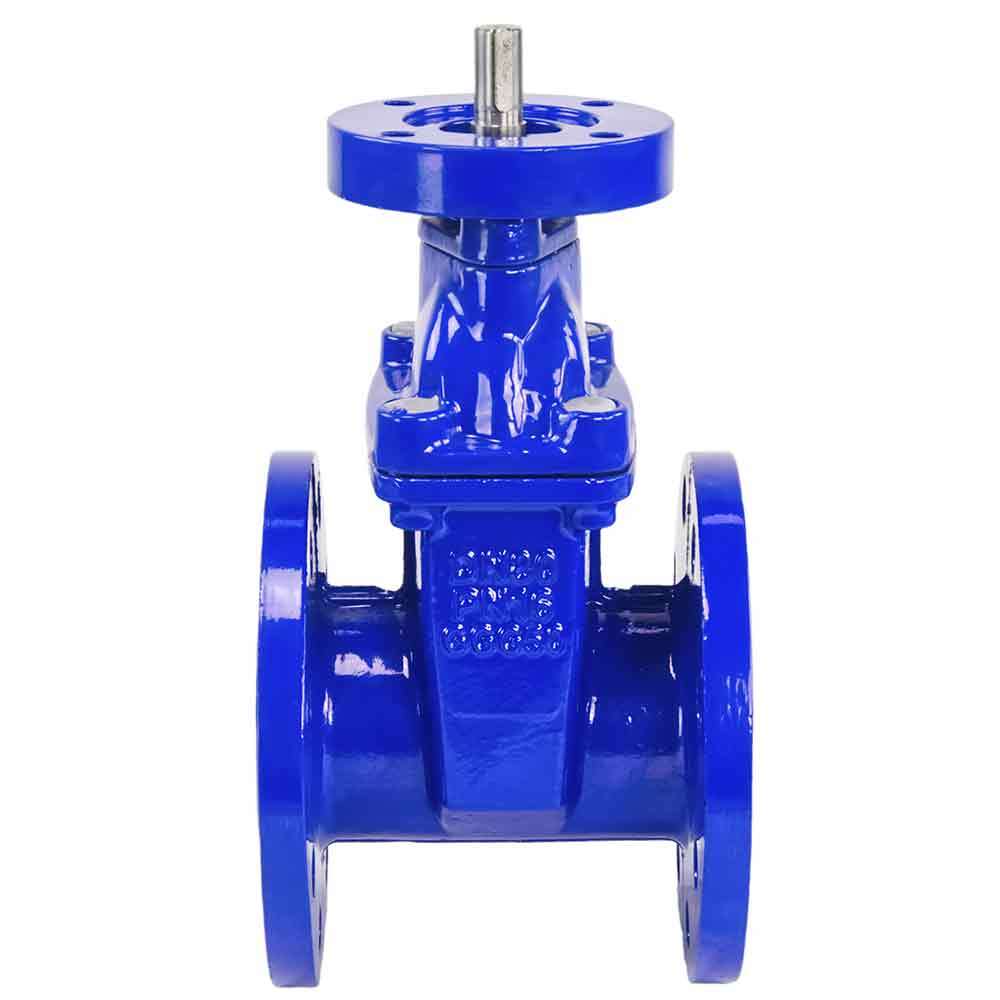

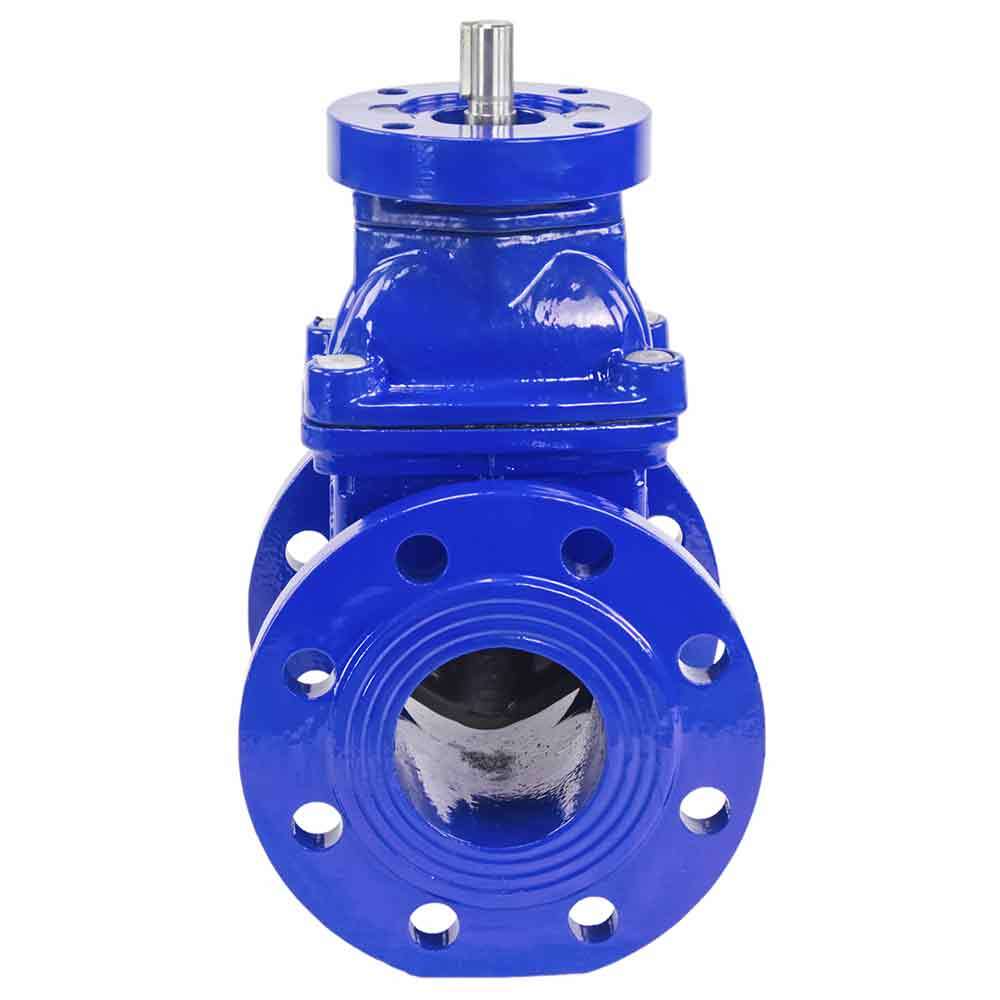

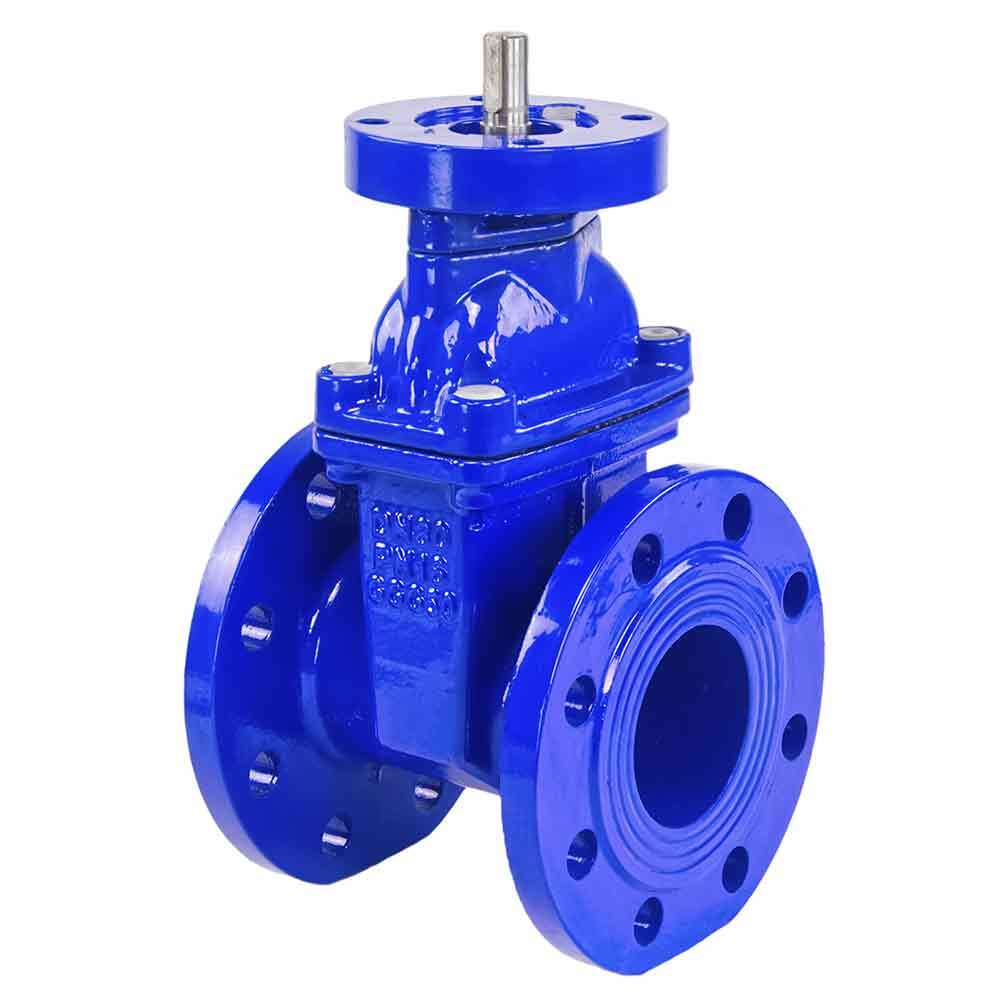

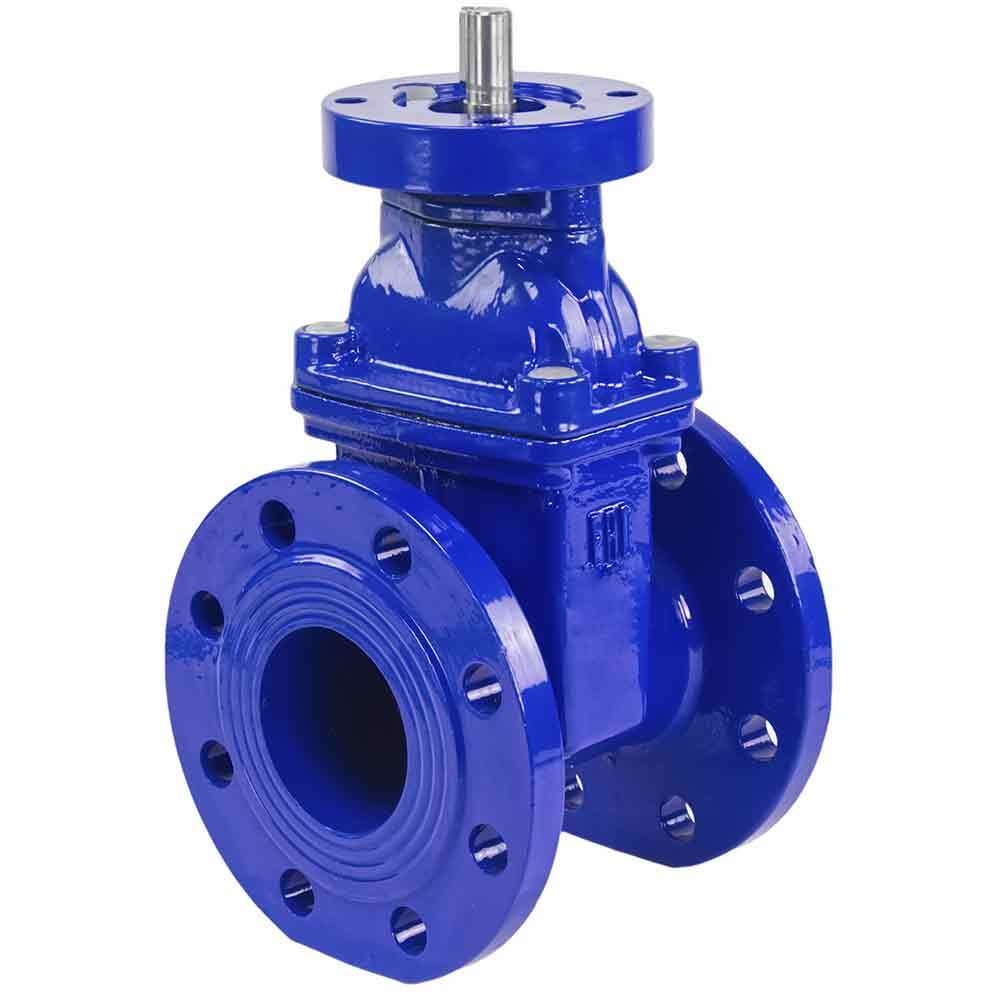

Keilabsperrventil Elephant 30X939H, gehäusematerial – gusseisen GGG50, keilmaterial – gusseisen + EPDM, dichtung – EPDM, nur mit stem

€402,96
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Ein Keilabsperrventil ist eine Art Ventil, das in vielen Branchen weit verbreitet ist – seine Hauptfunktion besteht darin, den Flüssigkeitsfluss zu starten oder zu stoppen, anstatt ihn zu regulieren. Das Design des Keilabsperrventils ist recht einfach: Es besteht typischerweise aus einem Keil, einem Gehäuse, das die beweglichen Teile beherbergt, einem Ventilstamm, der zur Betätigung des Ventils verwendet wird, und zwei Sitzen, an denen der Keil den Durchfluss abdichtet.

Gesamt- und Einbaumaße des Schiebers Elephant 30X939H , Gehäuse - Gusseisen GGG50, Keil - Gusseisen + EPDM, Dichtung - EPDM, nur Spindel

Overall and installation dimensions of the gate valve Elephant 30X939H , body material - cast iron GGG50, wedge material - cast iron + EPDM, seal - EPDM, stem only

Ventilskizze Elephant 30X939H , Gehäuse - Gusseisen GGG50, Keilmaterial - Gusseisen + EPDM, Dichtung - EPDM, nur Spindel

DN L D C B n-d W G K S b h h2
200 230 340 295 265 12-23 175 140 100 30 8 30 460
250 250 405 350 319 12-23 175 140 100 30 8 30 580
300 270 460 400 370 12-23 175 140 100 30 8 30 640

Konstruktion und Werkstoffe des Tores Elephant 30X939H , Material des Gehäuses - Gusseisen GGG50, Material des Keils - Gusseisen + EPDM, Dichtung - EPDM, nur Spindel

№ Name des Teils Material
1 Körper Gusseisen GGG50
2 Keil Gusseisen GGG50+EPDM
3 Spindelmutter Bronze
4 Vorbau Rostfreier Stahl
5 Dichtung EPDM
6 Abdeckung Gusseisen GGG40
7 Ring Bronze
8 Ring EPDM
9, 13 Bolzen Kohlenstoffstahl
10 ISO-Flansch Hochfestes Gusseisen
11 Stopfbuchse Hochfestes Gusseisen
12 Ring EPDM

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen GGG50
  • Stopper Material
    Gusseisen + EPDM
  • Maximal zulässige Temperatur
    120 °C
  • Verbindungstyp
    Flansch
  • Steuerungstyp
    Nur Stiel
  • Absperrschieber Typ
    Keilschieber
  • Nenn­druck
    10 bar
  • Typ der Dichtung
    EPDM
  • Beschichtungstyp
    Epoxidpulver

Bewertungen (0)

Dokumentation

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D040-07321DN20010 bar €402,96 1 Auf Lager
    D040-07322DN25010 bar €610,84 Ausverkauft
    D040-07323DN30010 bar €934,04 1 Auf Lager
