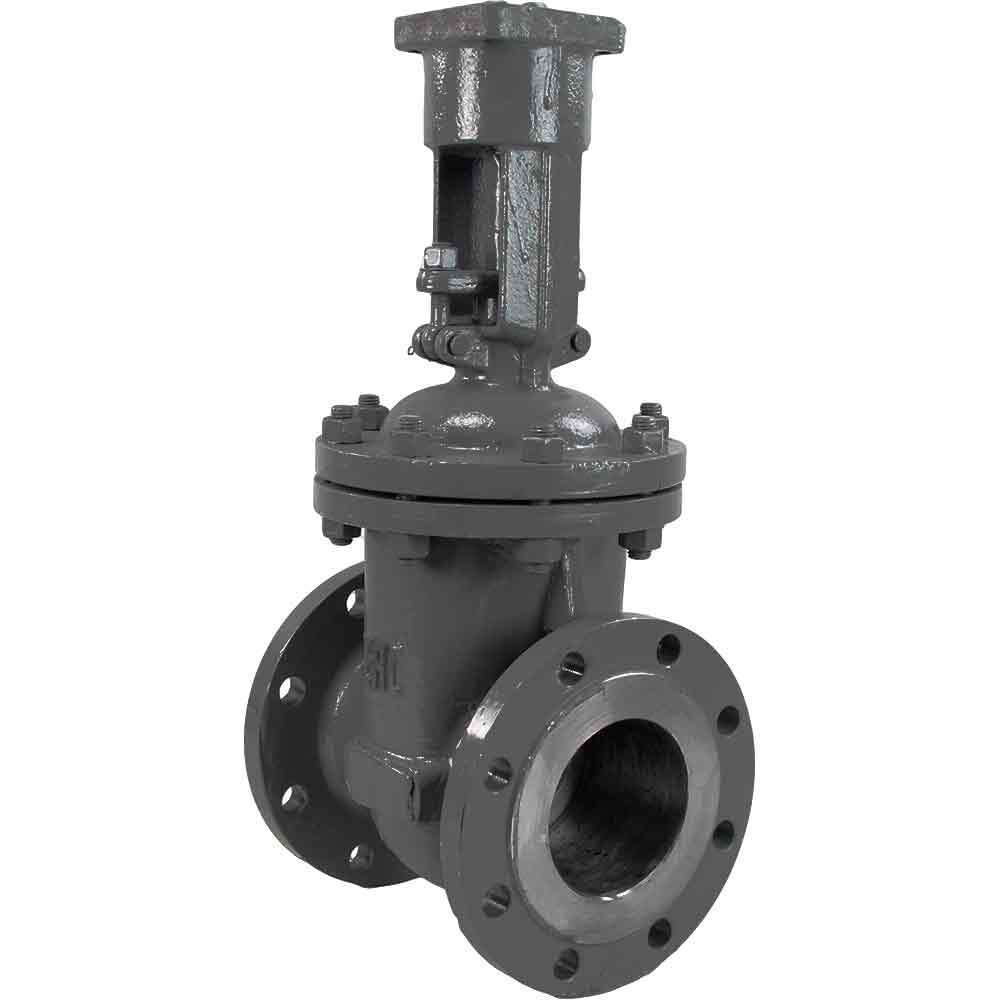

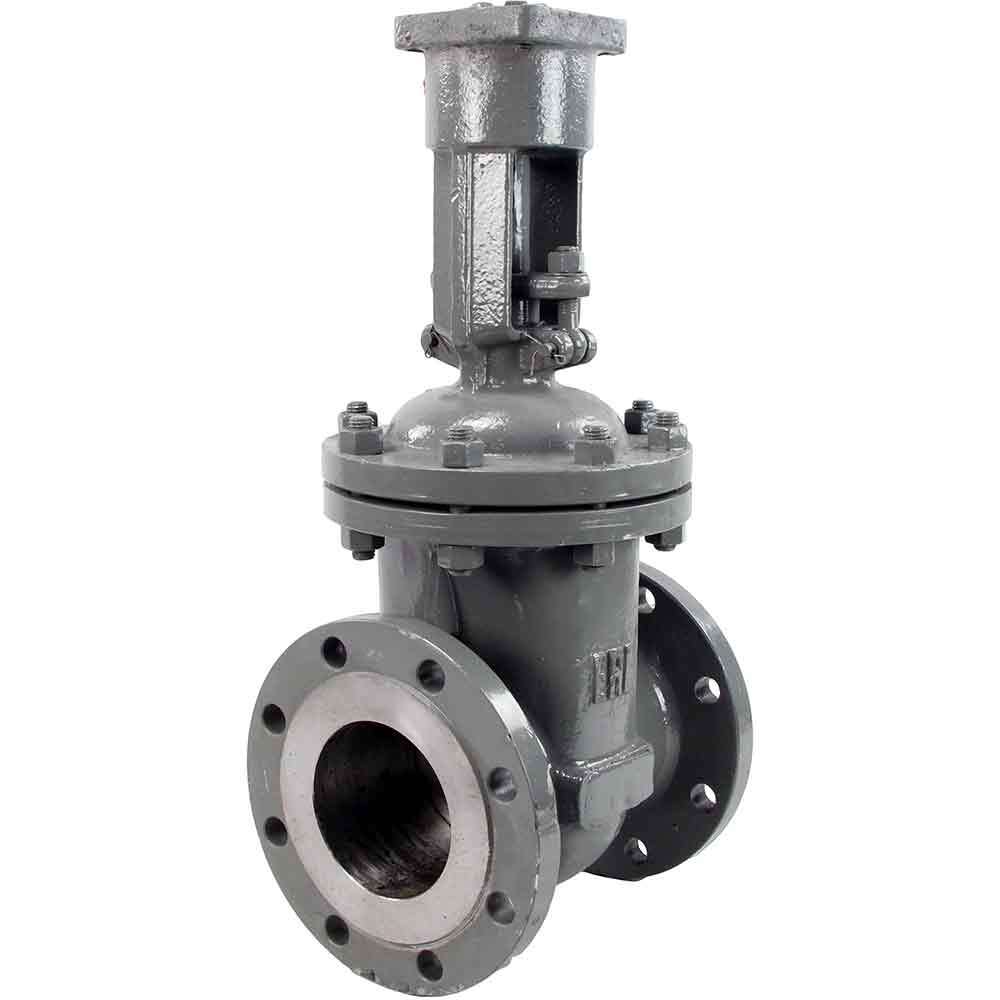

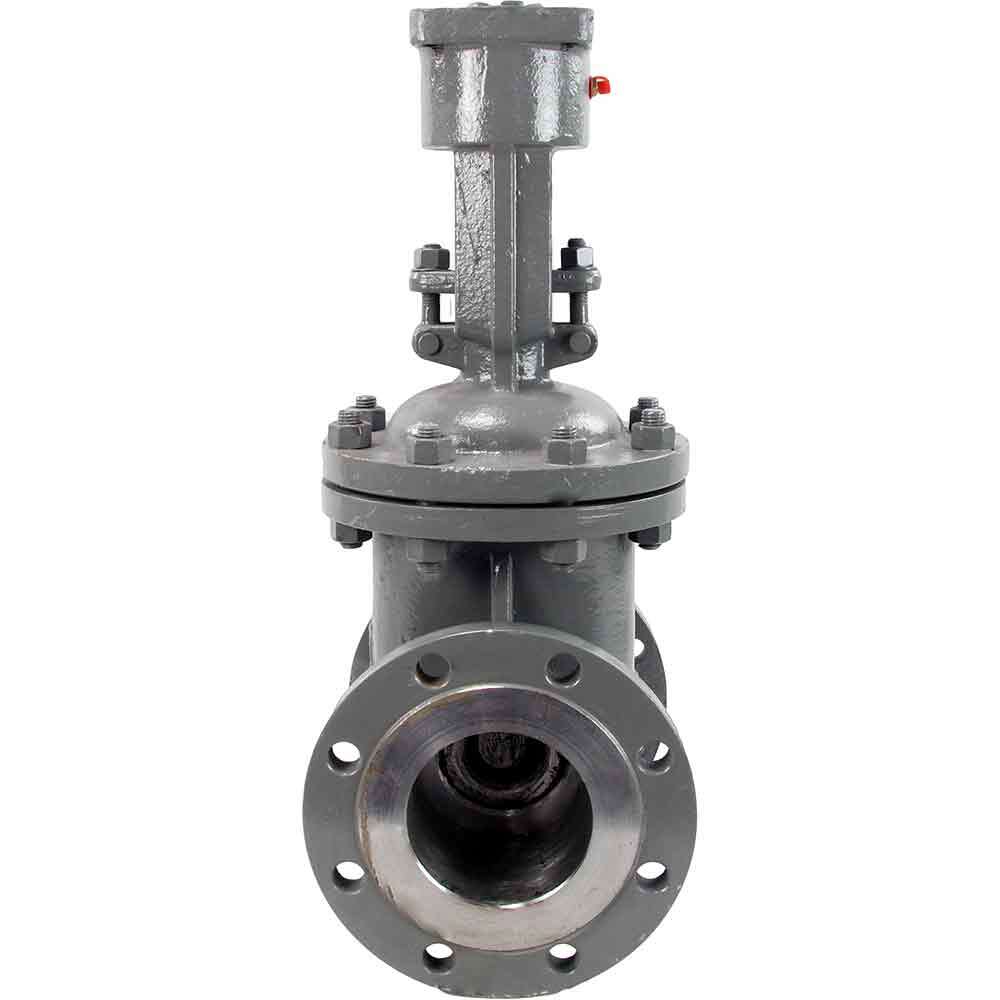

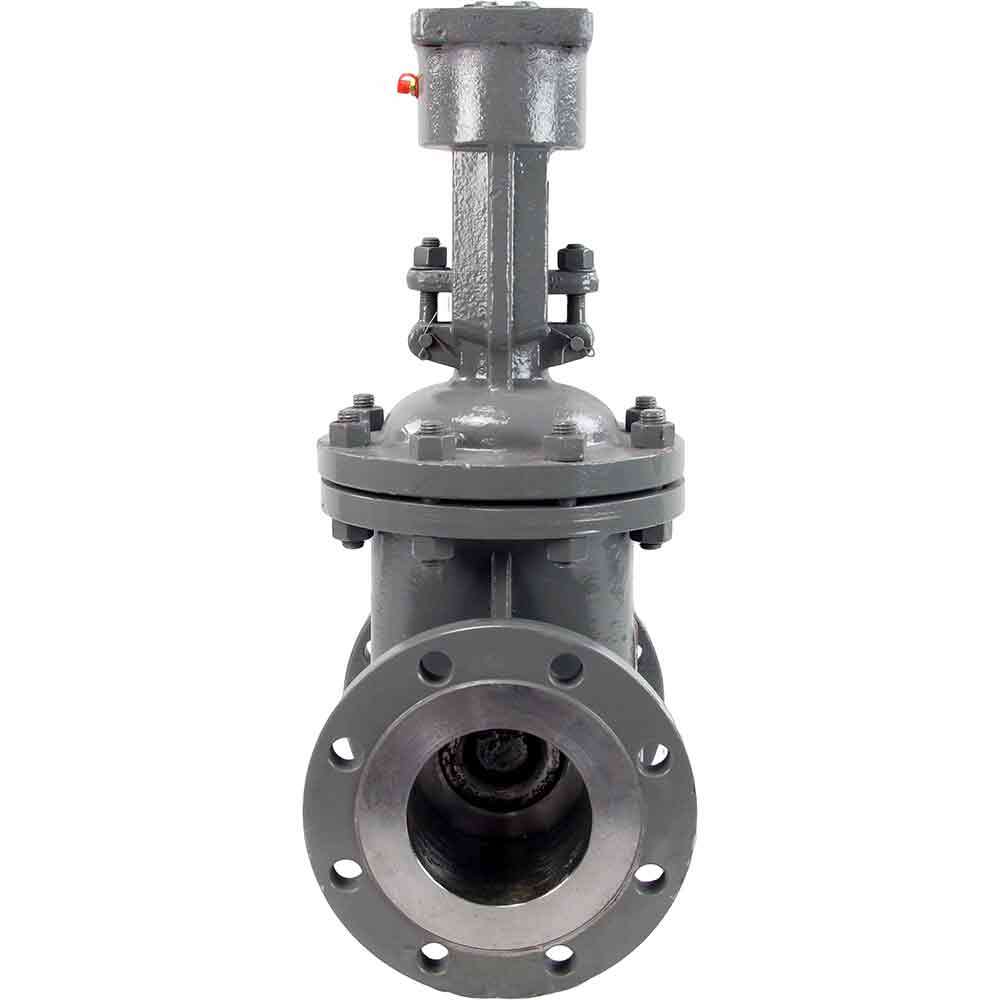

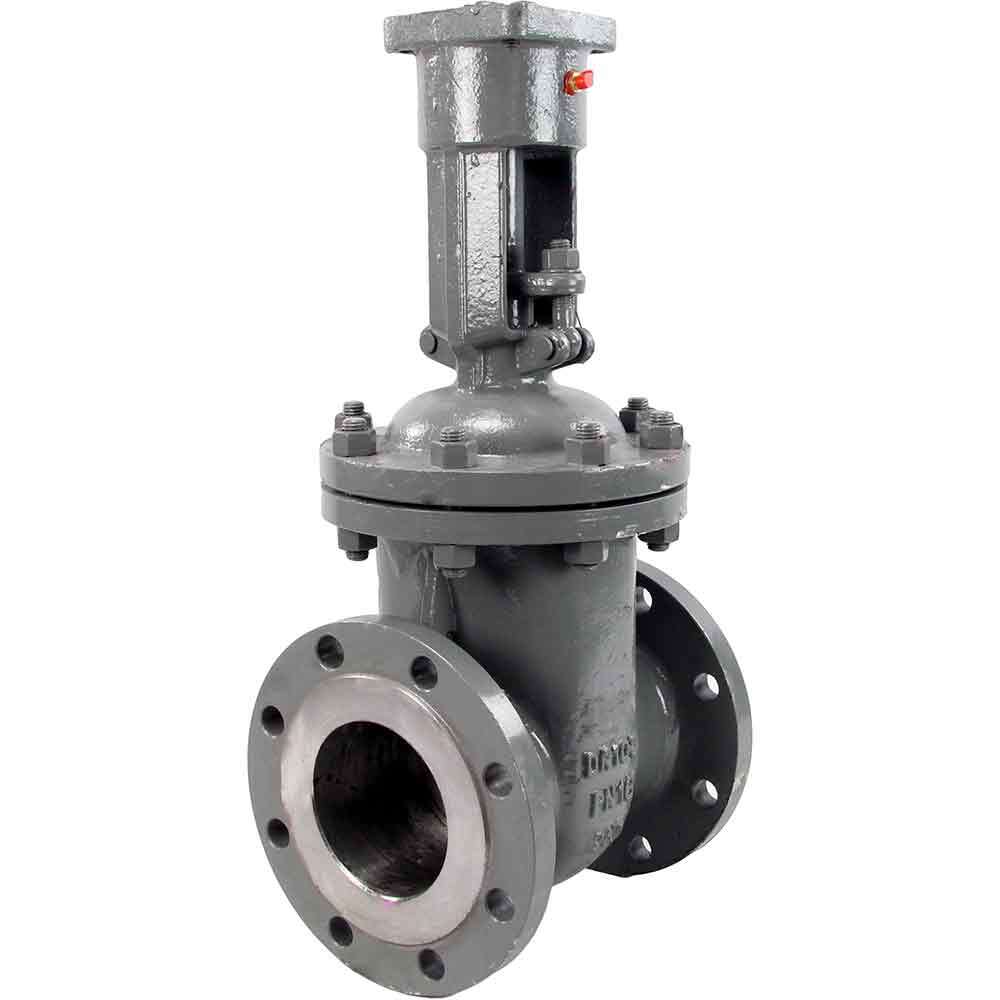

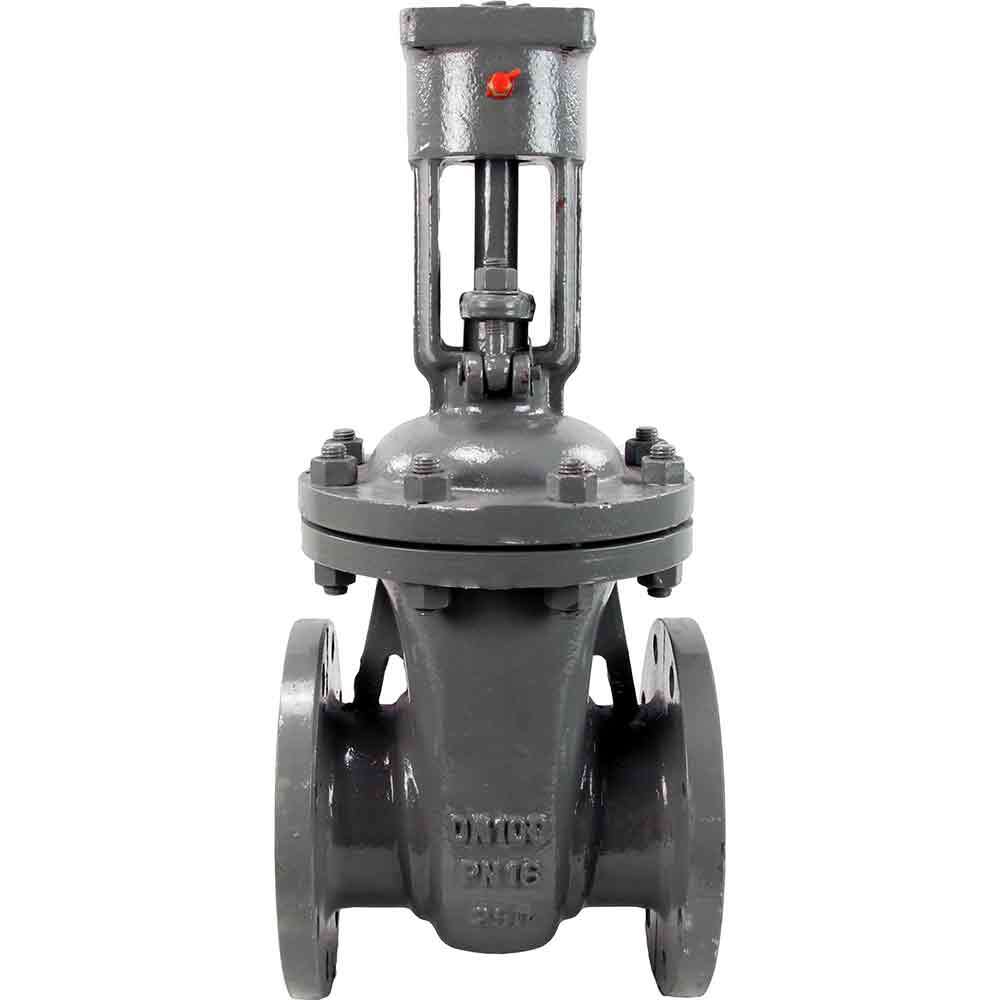

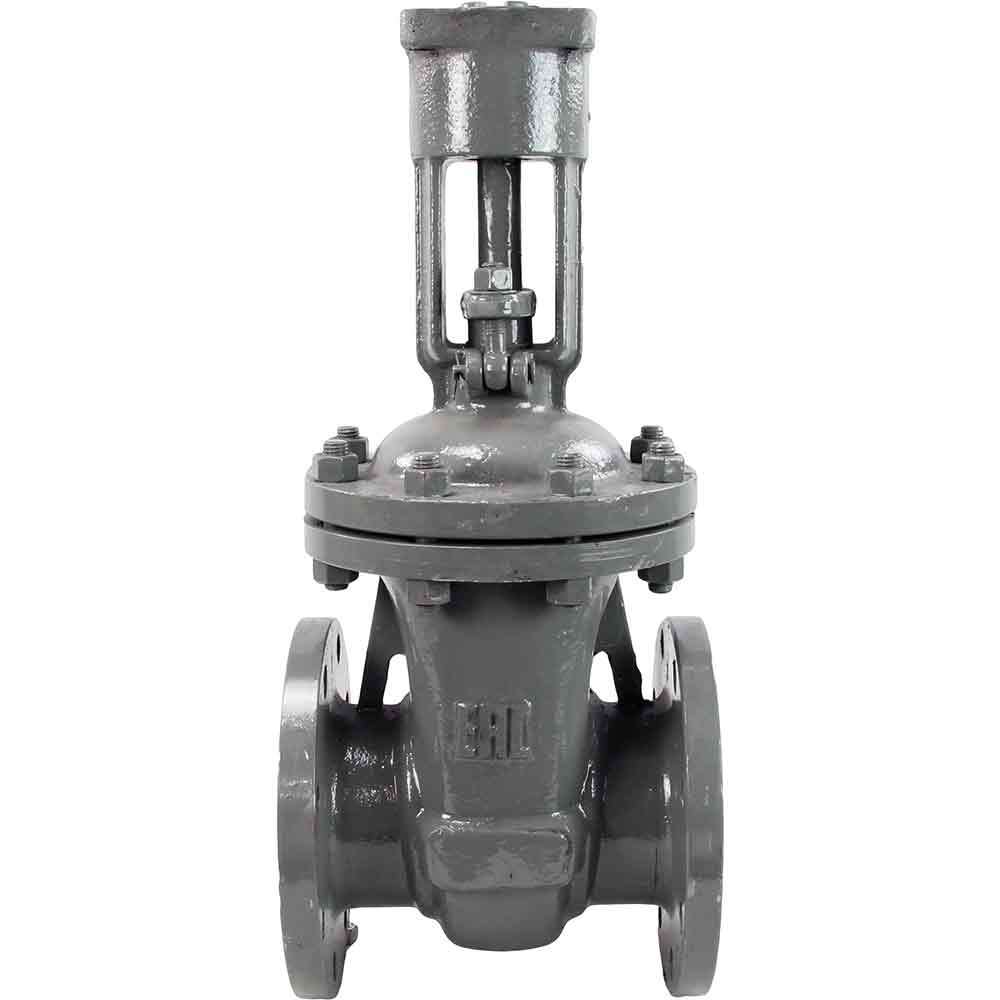

Keilabsperrventil Elephant 30C964YG, gehäusematerial – edelstahl AISI A10, keilmaterial – edelstahl AISI A216, dichtung – METALL, nur mit stem
Keilabsperrventil Elephant 30C964YG, gehäusematerial – edelstahl AISI A10, keilmaterial – edelstahl AISI A216, dichtung – METALL, nur mit stem - DN50 / 25 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferung und Versand
Lieferung und Versand
Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.
Beschreibung
Beschreibung
Ein Keilschieber ist ein Ventiltyp, der in vielen Industriezweigen weit verbreitet ist. Sein Hauptzweck besteht darin, einen Flüssigkeitsstrom zu starten oder zu stoppen, und nicht darin, ihn zu regulieren. Der Aufbau eines Keilschiebers ist recht einfach: Er besteht in der Regel aus einem Keil, einer Haube, in der die beweglichen Teile untergebracht sind, einer Ventilspindel, die zur Betätigung des Ventils dient, und zwei Sitzen, an denen der Keil den Durchfluss abdichtet.
Abmessungen und Einbaumaße des Schiebers Elephant 30c964yg , Material des Gehäuses - Edelstahl AISI A10, Material des Keils - Edelstahl AISI A216, Dichtung - METALL, nur Spindel
Ventilskizze Elephant 30c964yg , Gehäusewerkstoff - Edelstahl AISI A10, Keilwerkstoff - Edelstahl AISI A216, Dichtung - METALL, nur Spindel
| DN | L | D | D1 | D2 | b | ZxØd | Gewicht |
| 50 | 250 | 160 | 125 | 100 | 18 | 4-18 | 21 |
| 80 | 280 | 195 | 160 | 135 | 20 | 8-18 | 30 |
| 100 | 300 | 230 | 190 | 160 | 22 | 8-23 | 40 |
| 150 | 350 | 300 | 250 | 218 | 30 | 8-25 | 76 |
| 200 | 400 | 260 | 310 | 278 | 34 | 12-25 | 130 |
| 250 | 450 | 425 | 370 | 332 | 36 | 12-30 | 205 |
| 300 | 500 | 485 | 430 | 390 | 40 | 16-30 | 300 |
Konstruktion und Werkstoffe des Tores Elephant 30c964yg , Gehäusematerial - Edelstahl AISI A10, Keilmaterial - Edelstahl AISI A216, Dichtung - METALL, nur Spindel
Materialskizze der Ventilteile Elephant 30c964yg , Gehäusewerkstoff - Edelstahl AISI A10, Keilwerkstoff - Edelstahl AISI A216, Dichtung - METALL, nur Spindel
| № | Name des Teils | Material |
| 1 | Spindelmutter | Messing |
| 2 | Versiegeln | Graphit |
| 3 | Schraube/Mutter | St35 |
| 4 | Vorbau | 2cr13 Stahl |
| 5 | Sattel | WCB+D507 |
| 6 | Keil | WCB+D507MO |
| 7 | Fall | 25L Stahl |
Spezifikation
Spezifikation
-
Herkunftsland
-
Körpermaterial
-
Stopper Material
-
Maximal zulässige Temperatur
-
Verbindungstyp
-
Steuerungstyp
-
Absperrschieber Typ
-
Nenndruck
-
Typ der Dichtung
-
Beschichtungstyp
