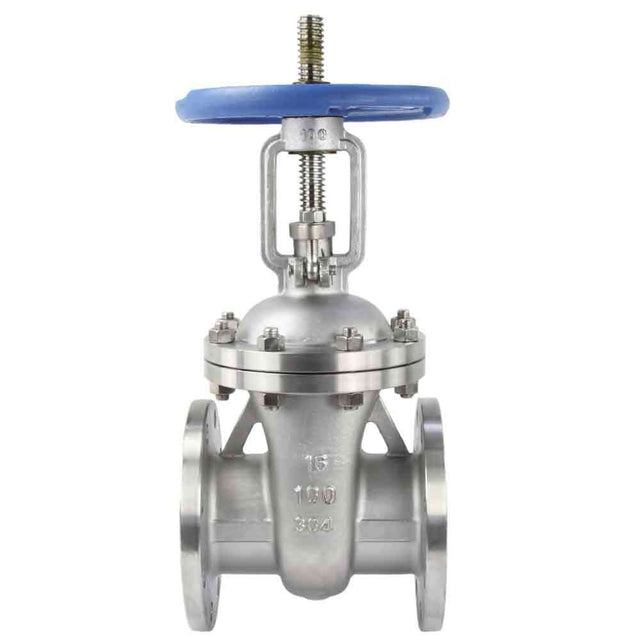

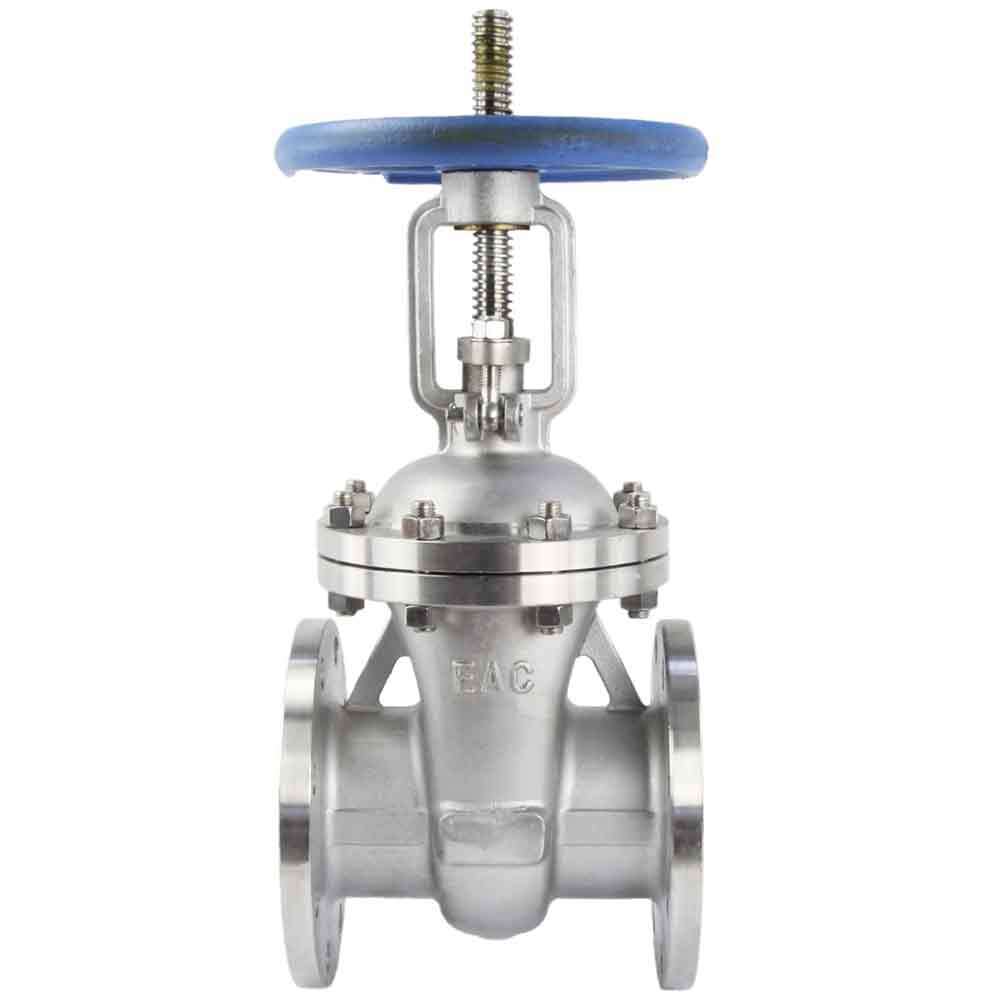

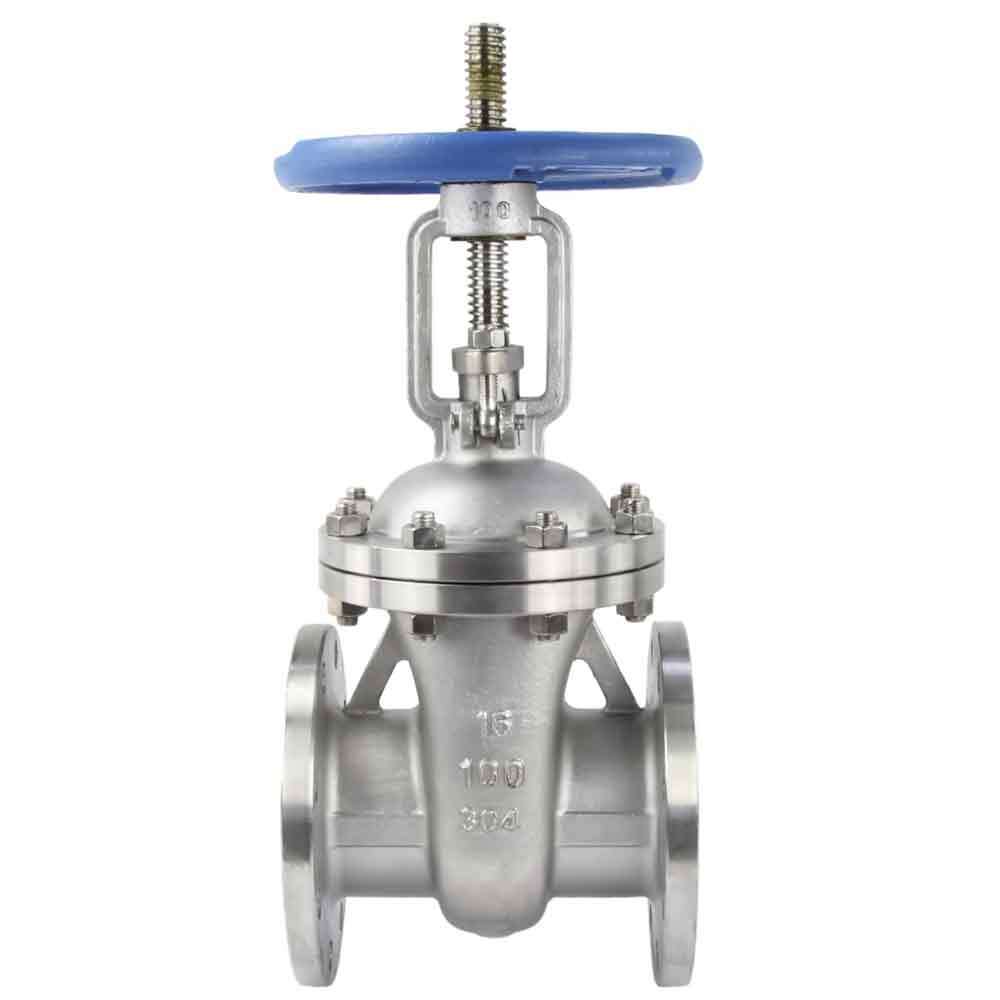

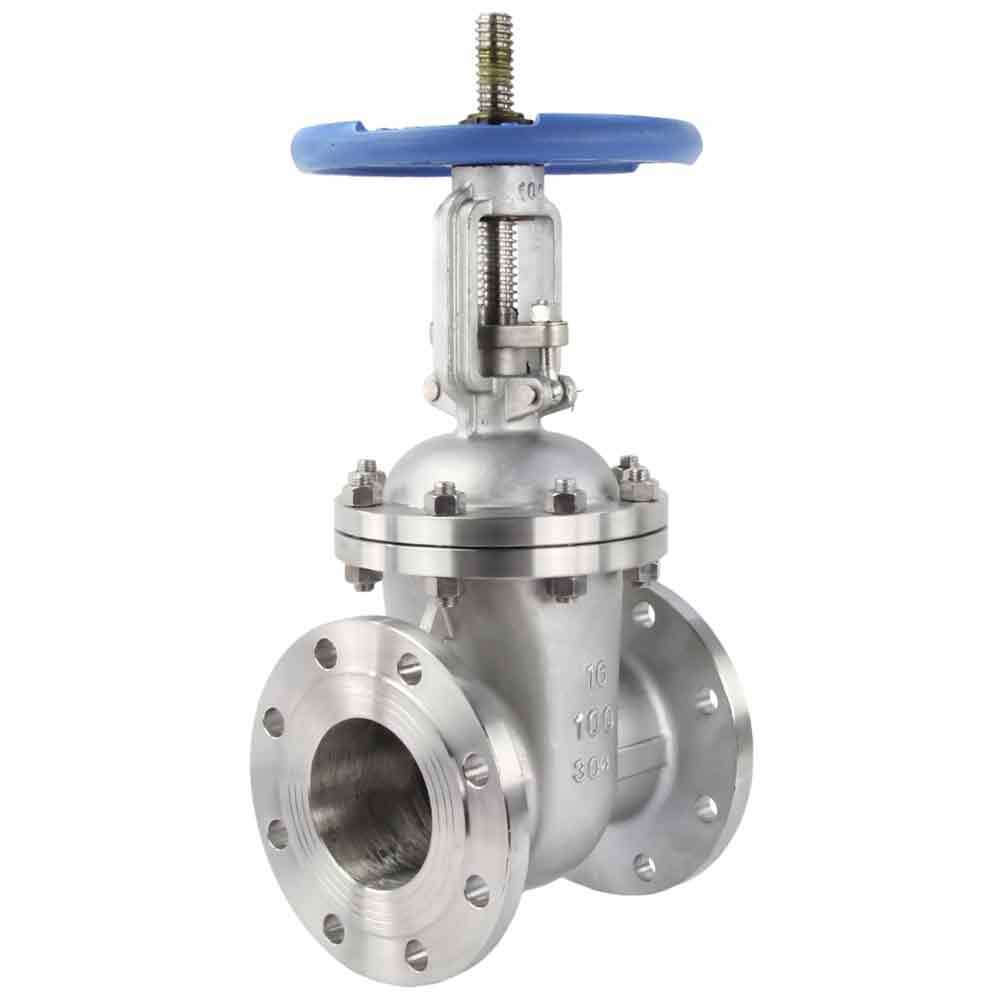

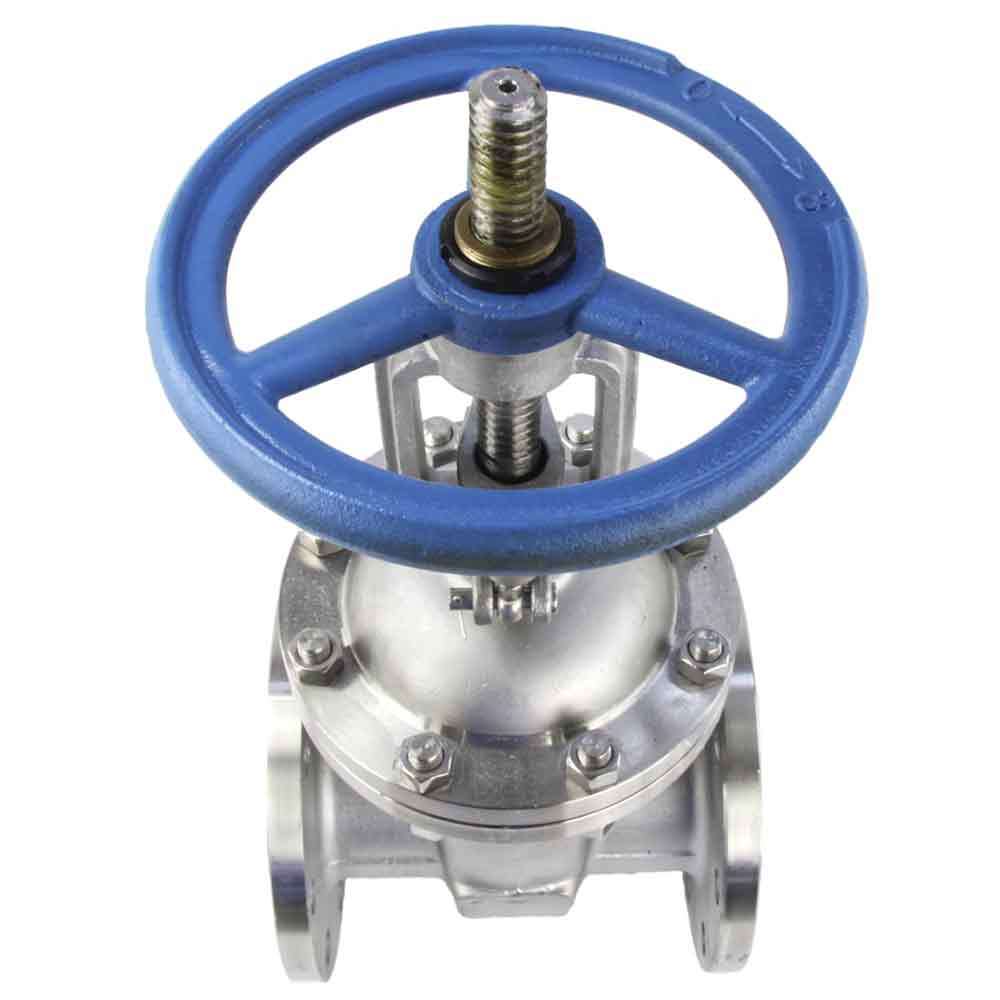

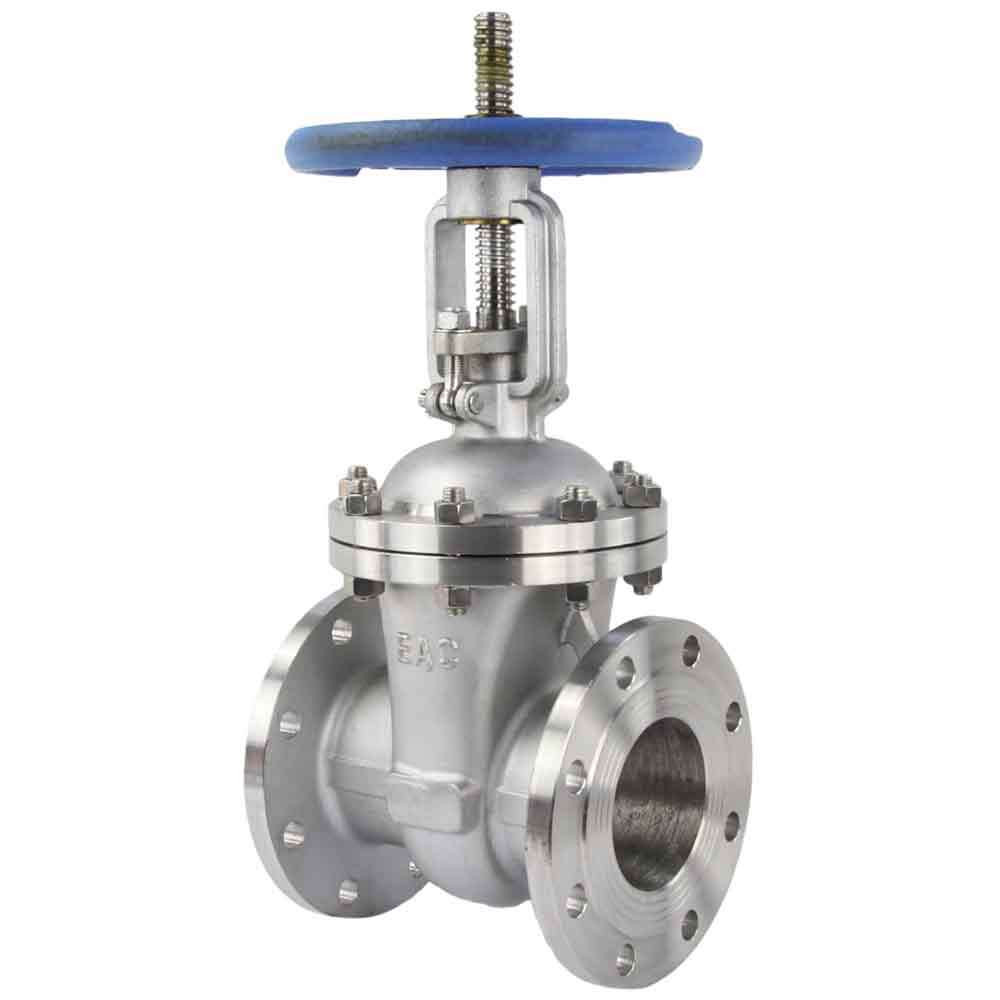

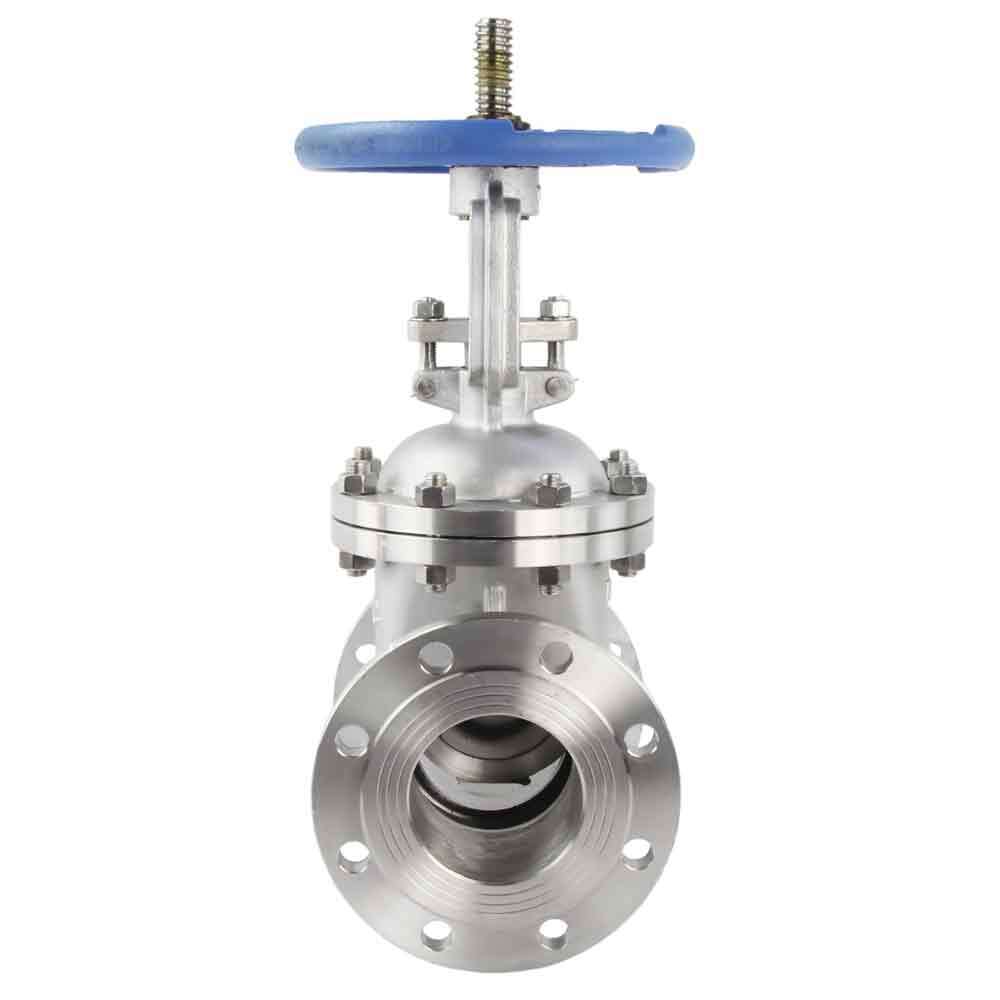

Keilabsperrventil Elephant 30YG41YG, gehäusematerial – edelstahl AISI CF8, keilmaterial – edelstahl AISI 304, dichtung – edelstahl AISI 304, handbetriebenes handrad
Keilabsperrventil Elephant 30YG41YG, gehäusematerial – edelstahl AISI CF8, keilmaterial – edelstahl AISI 304, dichtung – edelstahl AISI 304, handbetriebenes handrad - DN50 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferung und Versand
Lieferung und Versand
Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.
Beschreibung
Beschreibung
Ein Keilschieber ist ein Ventiltyp, der in vielen Industriezweigen weit verbreitet ist. Sein Hauptzweck besteht darin, einen Flüssigkeitsstrom zu starten oder zu stoppen, und nicht darin, ihn zu regulieren. Der Aufbau eines Keilschiebers ist recht einfach: Er besteht in der Regel aus einem Keil, einer Haube, in der die beweglichen Teile untergebracht sind, einer Ventilspindel, die zur Betätigung des Ventils dient, und zwei Sitzen, an denen der Keil den Durchfluss abdichtet.
Gesamt- und Einbaumaße des Schiebers Elefant 30yg41yg , Gehäusematerial - Edelstahl AISI CF8, Keilmaterial - Edelstahl AISI 304, Dichtung - Edelstahl AISI 304, Handradbetätigung
Ventilskizze Elephant 30yg41yg , Gehäuse - Edelstahl AISI CF8, Keil - Edelstahl AISI 304, Dichtung - Edelstahl AISI 304, handradbetätigt
| DN | L | D | D1 | D2 | b | f | z-d | Gewicht |
| 50 | 180 | 160 | 125 | 99 | 16 | 3 | 4 - 18 | 29 |
| 80 | 210 | 195 | 160 | 132 | 20 | 3 | 4 - 18 | 46 |
| 100 | 230 | 215 | 180 | 156 | 20 | 3 | 8 - 18 | 63 |
| 125 | 255 | 245 | 210 | 184 | 22 | 3 | 8 - 18 | 108 |
| 150 | 280 | 280 | 240 | 211 | 22 | 3 | 8 -22 | 134 |
| 200 | 330 | 335 | 295 | 266 | 24 | 3 | 12 -22 | 192 |
| 250 | 450 | 405 | 355 | 319 | 26 | 3 | 12 -26 | 273 |
| 300 | 500 | 460 | 410 | 370 | 28 | 4 | 12 -26 | 379 |
| 350 | 550 | 520 | 470 | 435 | 34 | 4 | 16 -26 | 590 |
| 400 | 600 | 580 | 525 | 485 | 36 | 4 | 16 -26 | 849 |
Konstruktion und Materialien des Tores Elephant 30yg41yg , Material des Gehäuses - rostfreier Stahl AISI CF8, Material des Keils - rostfreier Stahl AISI 304, Dichtung - rostfreier Stahl AISI 304, Handradantrieb
| № | Name des Teils | Material |
| 1 | Körper | Stahl CF8 |
| 2 | Sitzdichtung | Stahl 304 |
| 3 | Keil | Stahl CF8 |
| 4 | Spindel | Stahl 304 |
| 5 | Dichtung | Stahl 304+TWG |
| 6 | Abdeckung | Stahl CF8 |
| 7, 8 | Bolzen, Mutter | Stahl 201 |
| 9 | Spindeldichtung | TWG |
| 10 | Stopfbuchse | Stahl 201 |
| 11 | Buchse | Stahl CF8 |
| 12 | Waschmaschine | ZCuAl10Fe3 |
| 13 | Schwungrad | KTH330-08 |
Spezifikation
Spezifikation
-
Herkunftsland
-
Körpermaterial
-
Stopper Material
-
Maximal zulässige Temperatur
-
Verbindungstyp
-
Steuerungstyp
-
Absperrschieber Typ
-
Nenndruck
-
Typ der Dichtung
-
Beschichtungstyp
