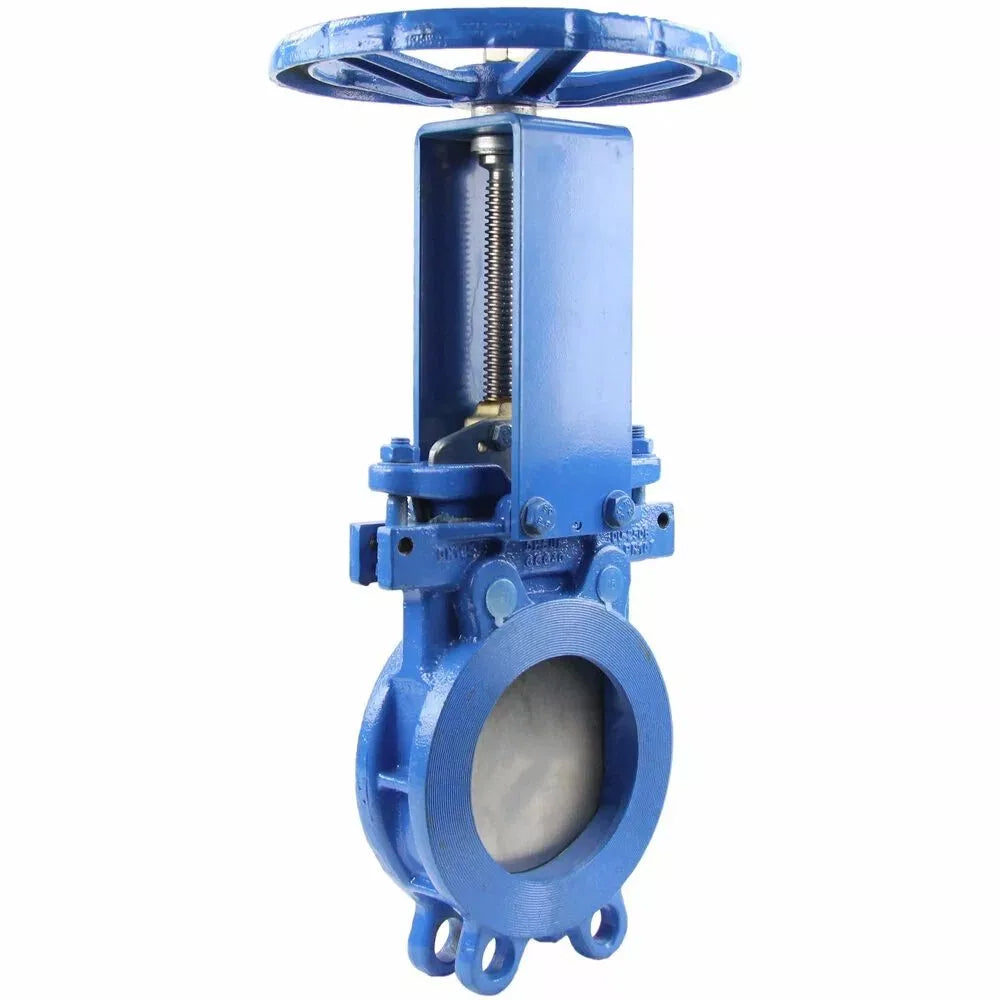

Plattenschieber Elephant GVKR1331M-1W-Fb-S, Gehäuse - Gusseisen GGG40, Schieber - Edelstahl AISI 304, Dichtung - Metall, Handrad
Plattenschieber Elephant GVKR1331M-1W-Fb-S, Gehäuse - Gusseisen GGG40, Schieber - Edelstahl AISI 304, Dichtung - Metall, Handrad - DN80 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferung und Versand
Lieferung und Versand
Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.
Beschreibung
Beschreibung
Der Schieber wird als Absperrorgan in die Rohrleitung eingebaut und regelt den Durchfluss des Mediums in Wasserversorgungssystemen (außer Trinkwasserversorgungssystemen) und in der chemischen Industrie. Das Funktionsprinzip des Schiebers besteht darin, den Schieber (Schieberplatte) senkrecht zum Durchfluss des Mediums zu bewegen. Der Durchfluss wird gestoppt, wenn der Durchmesser der Nennweite der Rohrleitung vollständig blockiert ist, und eingestellt, wenn er teilweise blockiert ist.
Abmessungen und Einbaumaße Elefant GVKR1331M-1W-Fb-S Plattenschieber, Gehäuse - Gusseisen GGG40, Schieber - Edelstahl AISI 304, Dichtung - Metall, Handrad:
| DN | L, mm | D, mm | D1, mm | D2, mm | D0, mm | H1, mm | T, мм | d, мм | ● | O | N-Th, mm |
| 150 | 57 | 285 | 240 | 211 | 280 | 450 | 14 | 23 | 4 | 4 | 8-М20 |
| 200 | 70 | 340 | 295 | 266 | 300 | 532 | 16 | 23 | 6 | 6 | 12-М20 |
Werkstoffe Elephant GVKR1331M-1W-Fb-S Plattenschieber, Gehäusematerial - Gusseisen GGG40, Plattenmaterial - Edelstahl AISI 304, Dichtung - Metall, Handrad:
| № | Name des Teils | Material |
| 1 | Gehäuse | Gusseisen GGG40 |
| 2 | Schieber | Rostfreier Stahl SS304 |
| 3 | Führungsdichtung | PTFE |
| 4 | Packung | PTFE |
| 5 | Stopfbuchse | WCB-Stahl |
| 6 | Zahnstange | Q235-Stahl |
| 7 | Stift | Stahl 45 |
| 8 | Patron | WCB-Stahl |
| 9 | Stange | 2Cr13-Stahl |
| 10 | Obere Zahnstange | GGG40 Gusseisen |
| 11 | Lager | GCr15-Stahl |
| 12 | Mutter | Messing |
| 13 | Abdeckung | Q235-Stahl |
| 14 | Handrad | Gusseisen GGG40 |
| 15 | Keil | GGG40 Gusseisen |
Spezifikation
Spezifikation
-
Herkunftsland
-
Körpermaterial
-
Stopper Material
-
Maximal zulässige Temperatur
-
Verbindungstyp
-
Steuerungstyp
-
Absperrschieber Typ
-
Nenndruck
-
Typ der Dichtung
