Plattenschieber Elephant GVKR1331N-2W-Fb-2P, Gehäuse - Gusseisen GGG40 – Valve Elephant
Elephant  |  SKU: D040-07839

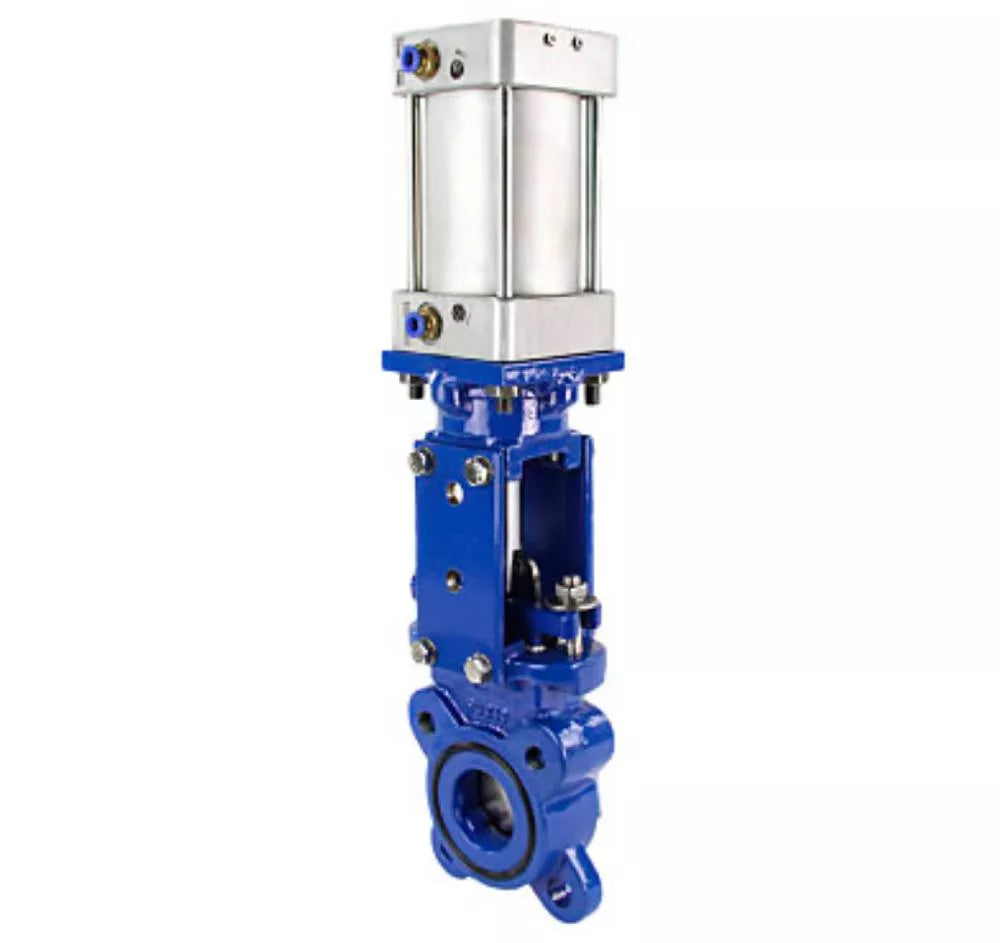

Plattenschieber Elephant GVKR1331N-2W-Fb-2P, Gehäuse - Gusseisen GGG40, Schieber - Edelstahl AISI 304, Dichtung - EPDM, pneumatischer Antrieb

€343,33
inkl. MwSt. Versand wird beim Checkout berechnet.

Plattenschieber Elephant GVKR1331N-2W-Fb-2P, Gehäuse - Gusseisen GGG40, Schieber - Edelstahl AISI 304, Dichtung - EPDM, pneumatischer Antrieb - DN80 / 10 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Der Schieber wird als Absperrorgan in die Rohrleitung eingebaut und regelt den Durchfluss des Mediums in Wasserversorgungsanlagen (außer Trinkwasserversorgungsanlagen) und in der chemischen Industrie.

Das Funktionsprinzip des Absperrschiebers besteht darin, dass der Schieber (Messer) senkrecht zum Durchfluss des Mediums bewegt wird. Wenn der Durchmesser der Nennweite der Rohrleitung vollständig blockiert ist, wird der Durchfluss gestoppt, und wenn er teilweise blockiert ist, wird der Durchfluss eingestellt.

Das Funktionsprinzip des pneumatischen Stellantriebs beruht auf der Bewegung des eingebauten Kolbens durch Druckluft, die dem System von einem Kompressor oder Tank zugeführt wird.

Der pneumatische Antrieb basiert auf der Bewegung des eingebauten Kolbens durch Druckluft.



Abmessungen und Einbaumaße Elefant GVKR1331N-2W-Fb-2P Plattenschieber, Gehäuse aus Gusseisen GGG40, Schieber aus Edelstahl AISI 304, Dichtung aus EPDM, pneumatischer Antrieb:

DN L, mm D, mm D1, mm D2, mm D0, mm H1, mm T, мм d, мм ● O N-Th, mm G
80 51 200 160 132 100 558 12 18 2 6 8-М16 1/2″



Knife gate valve Elephant GVKR1331N-2W-Fb-2P, body material - cast iron GGG40, knife material - stainless steel AISI 304, seal - EPDM, pneumatic actuator

Werkstoffe Elephant GVKR1331N-2W-Fb-2P Plattenschieber, Gehäuse - Gusseisen GGG40, Schieber - Edelstahl AISI 304, Dichtung - EPDM, pneumatischer Antrieb:

№ Name des Teils Material
1 Gehäuse Gusseisen GGG40
2 Dichtungsring NBR
3 Schieber Rostfreier Stahl SS304
4 Führungsdichtung PTFE
5 Packung PTFE
6 Stopfbuchspackung WCB-Stahl
7 Stift Stahl 45
8 Patron WCB-Stahl
9 Stange 2Cr13-Stahl
10 Gestell Q235-Stahl
11 Schalter -
12 Pneumatikzylinder -
13 Solenoidventil -
14 Filter -



Knife gate valve Elephant GVKR1331N-2W-Fb-2P, body material - cast iron GGG40, knife material - stainless steel AISI 304, seal - EPDM, pneumatic actuator

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen GGG40
  • Stopper Material
    Edelstahl AISI 304
  • Maximal zulässige Temperatur
    110 °C
  • Verbindungstyp
    Kompaktflansch
  • Steuerungstyp
    pneumatischer Antrieb
  • Absperrschieber Typ
    Plattenschieber
  • Nenn­druck
    10 bar
  • Typ der Dichtung
    EPDM

Bewertungen (0)

Dokumentation
nullGate valve ELEPHANT GVKR1331N-2W-Fb-2P DN80 10 bar cast iron
