Elephant  |  SKU: D040-08499

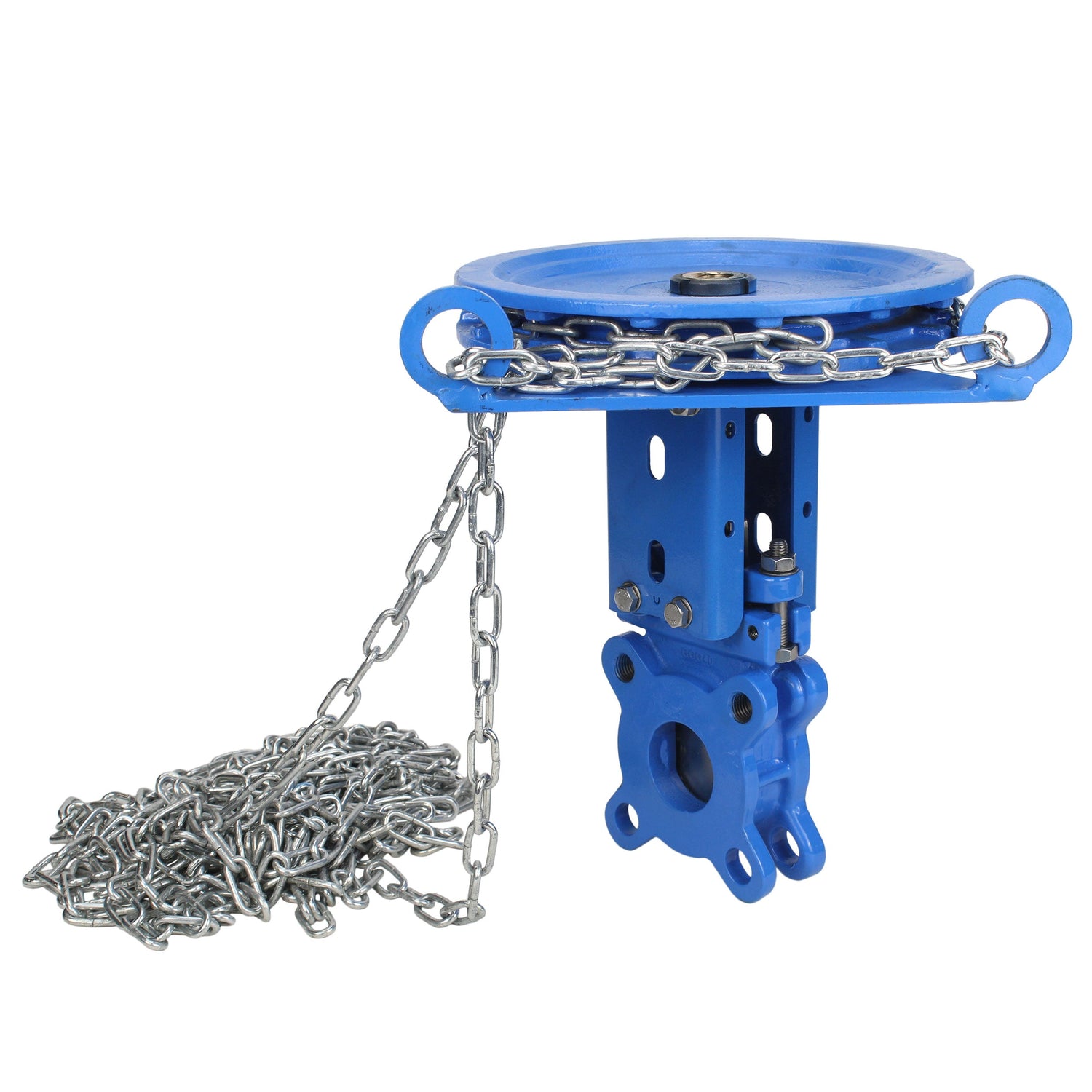

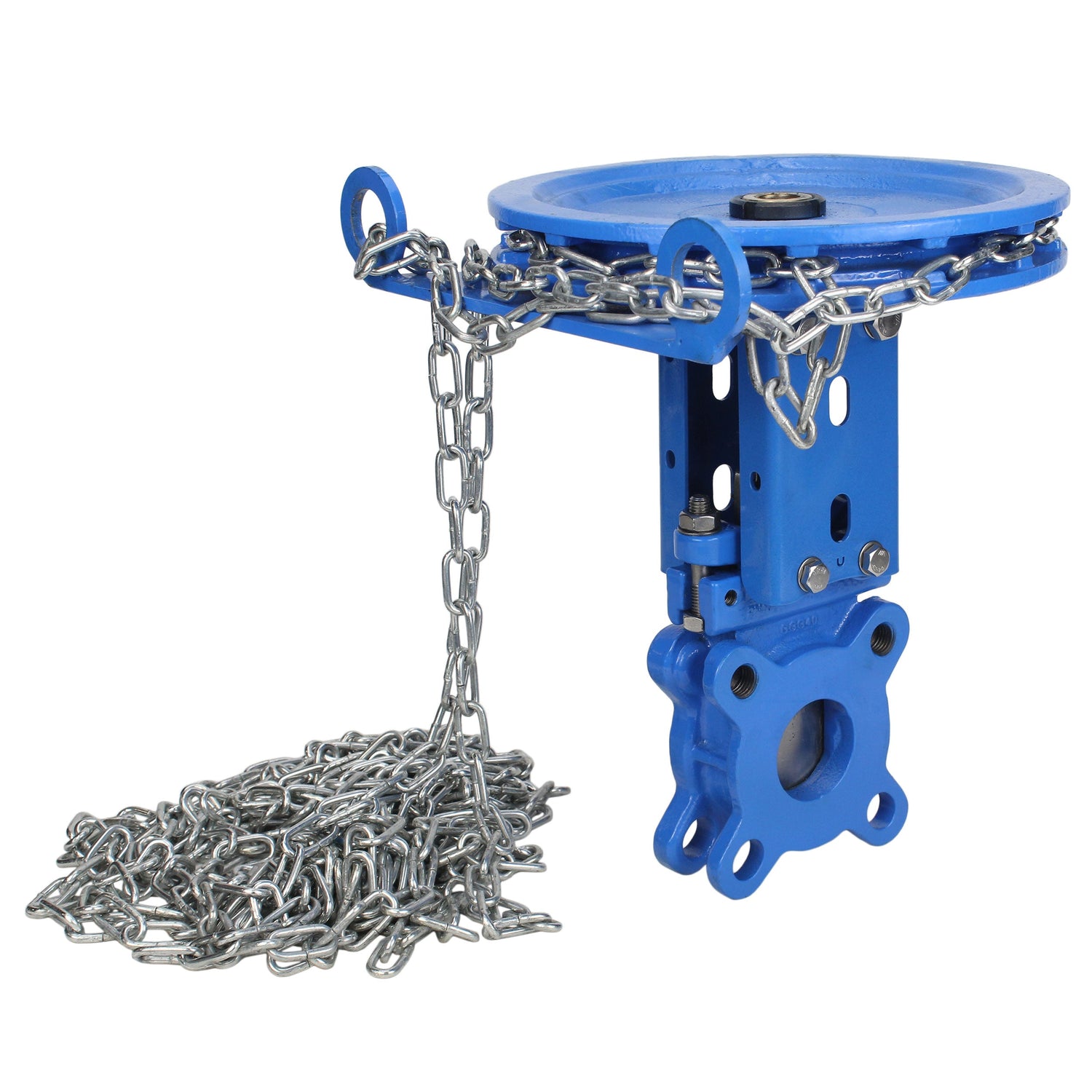

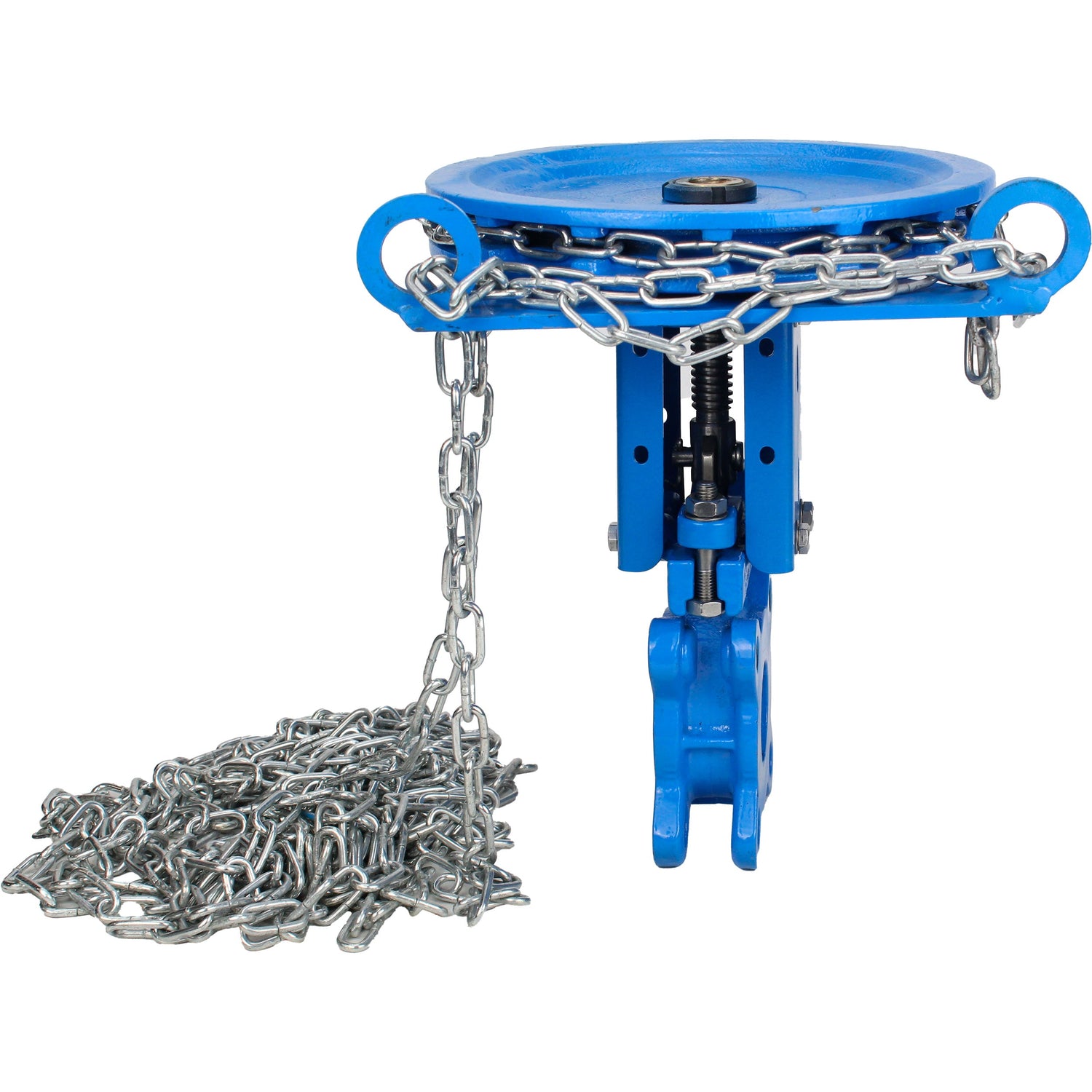

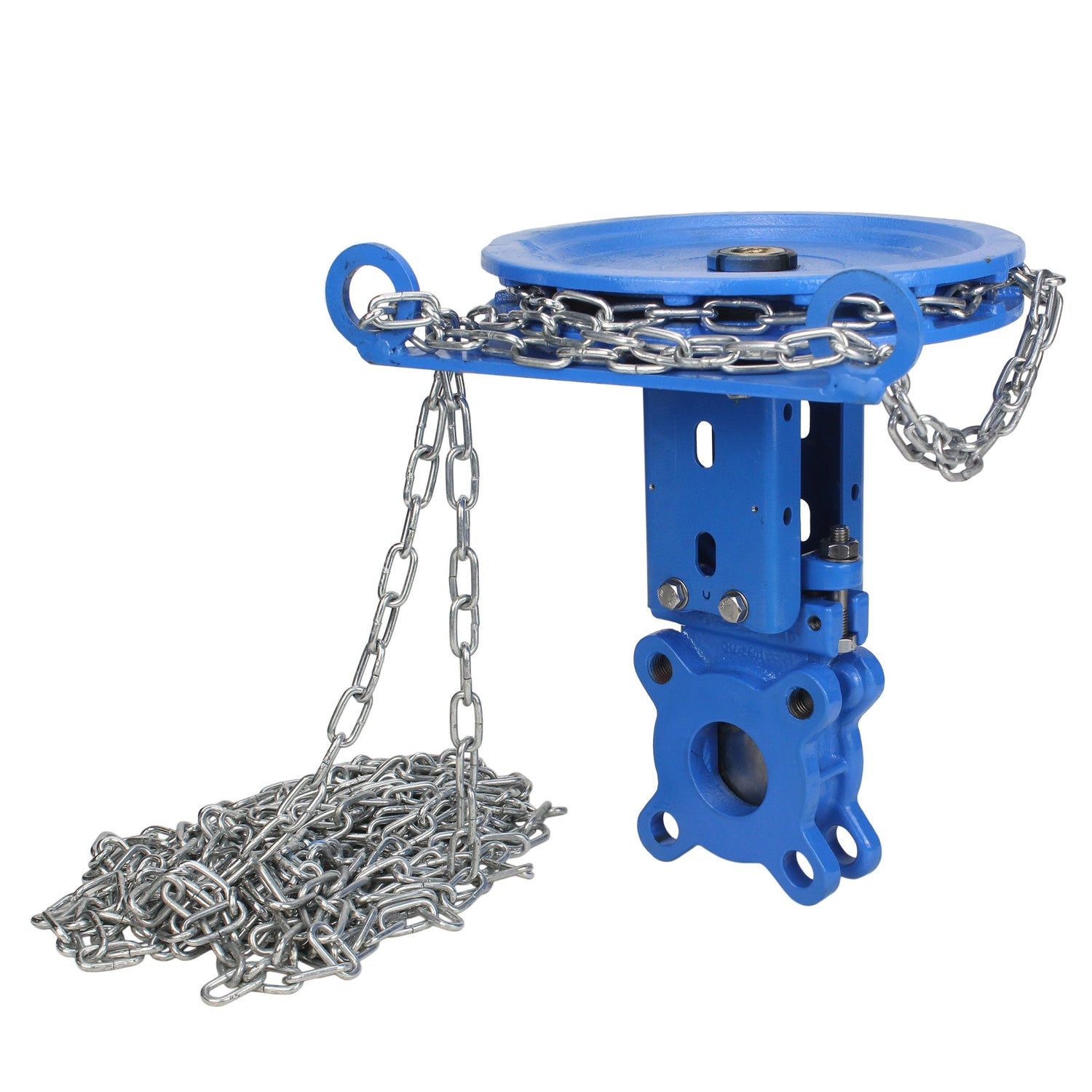

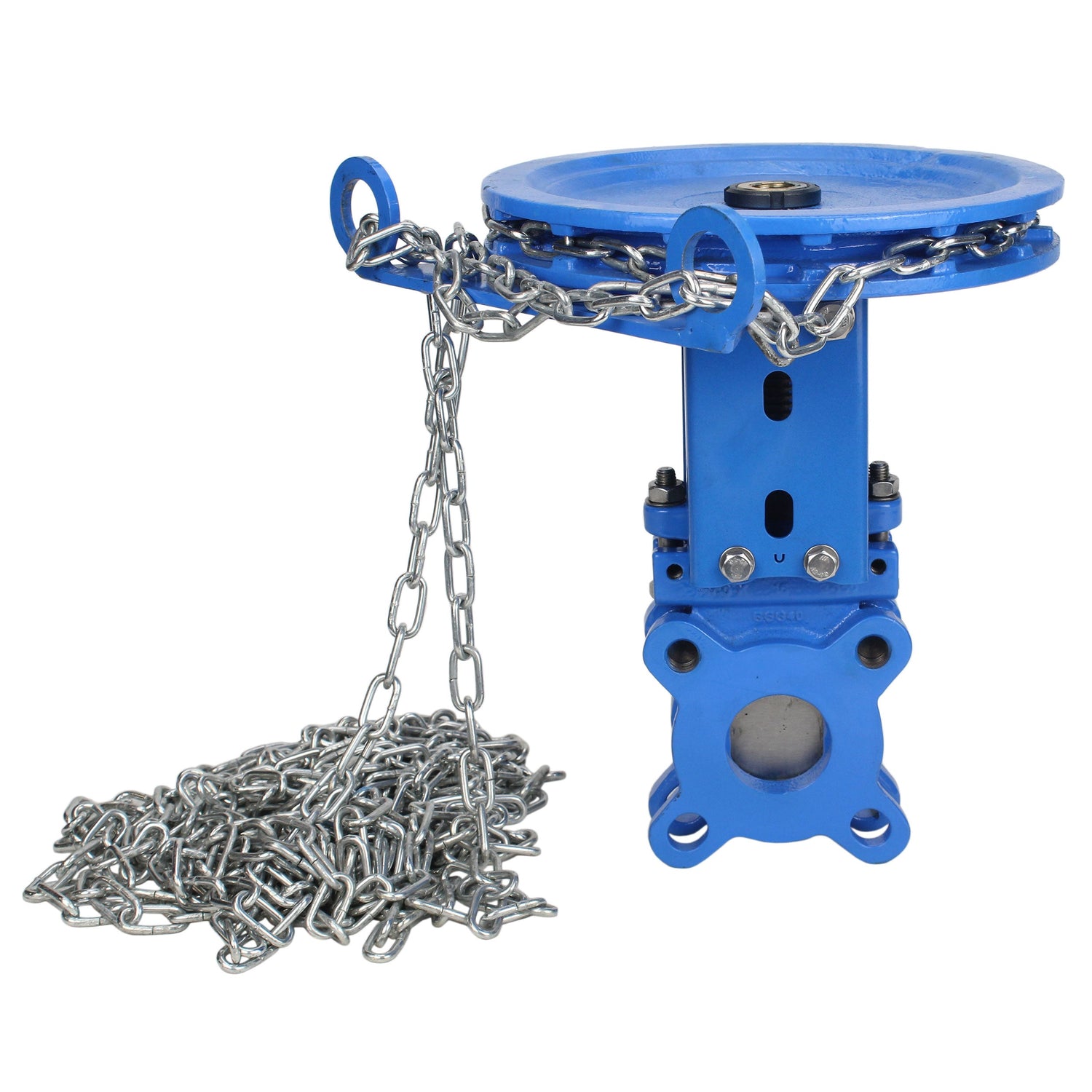

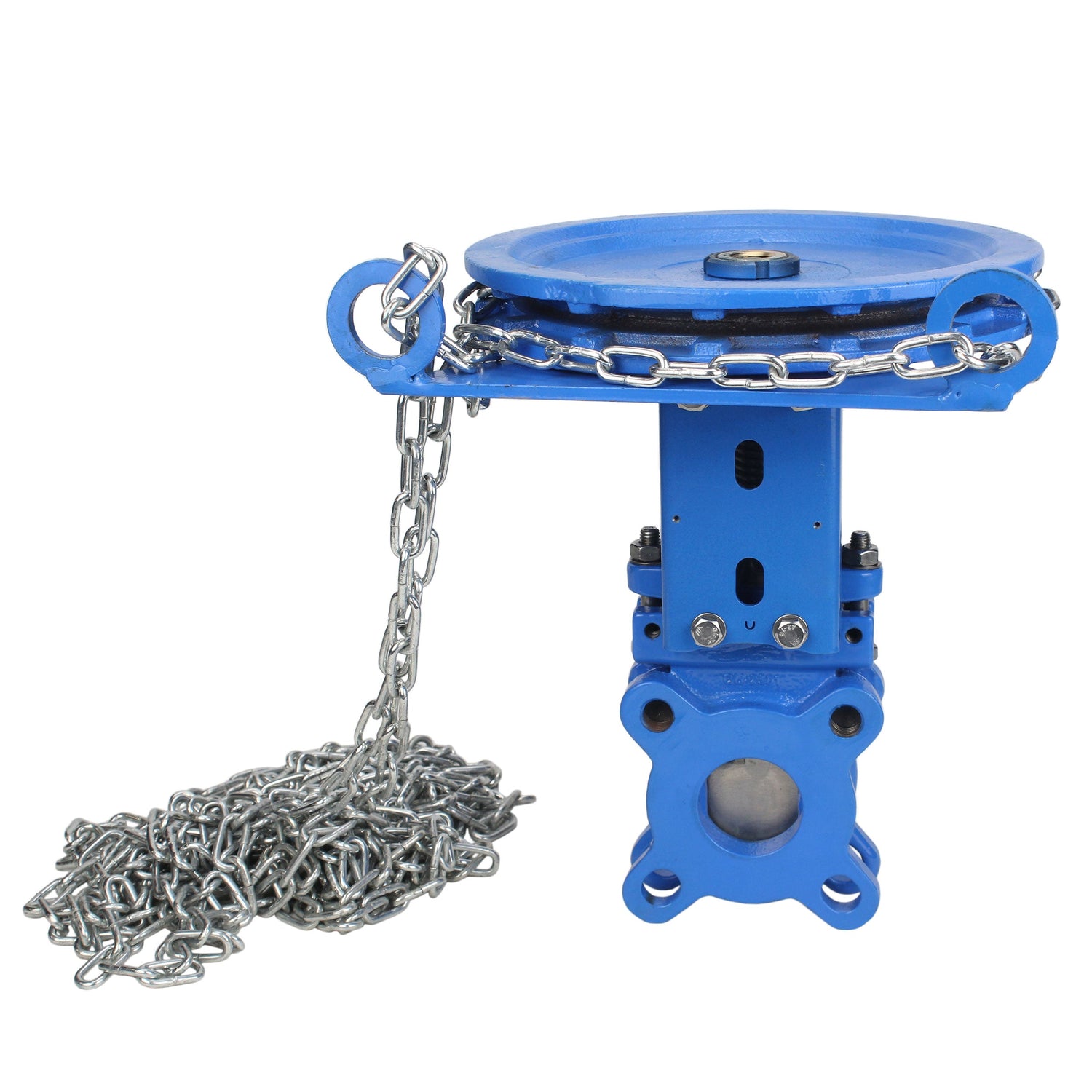

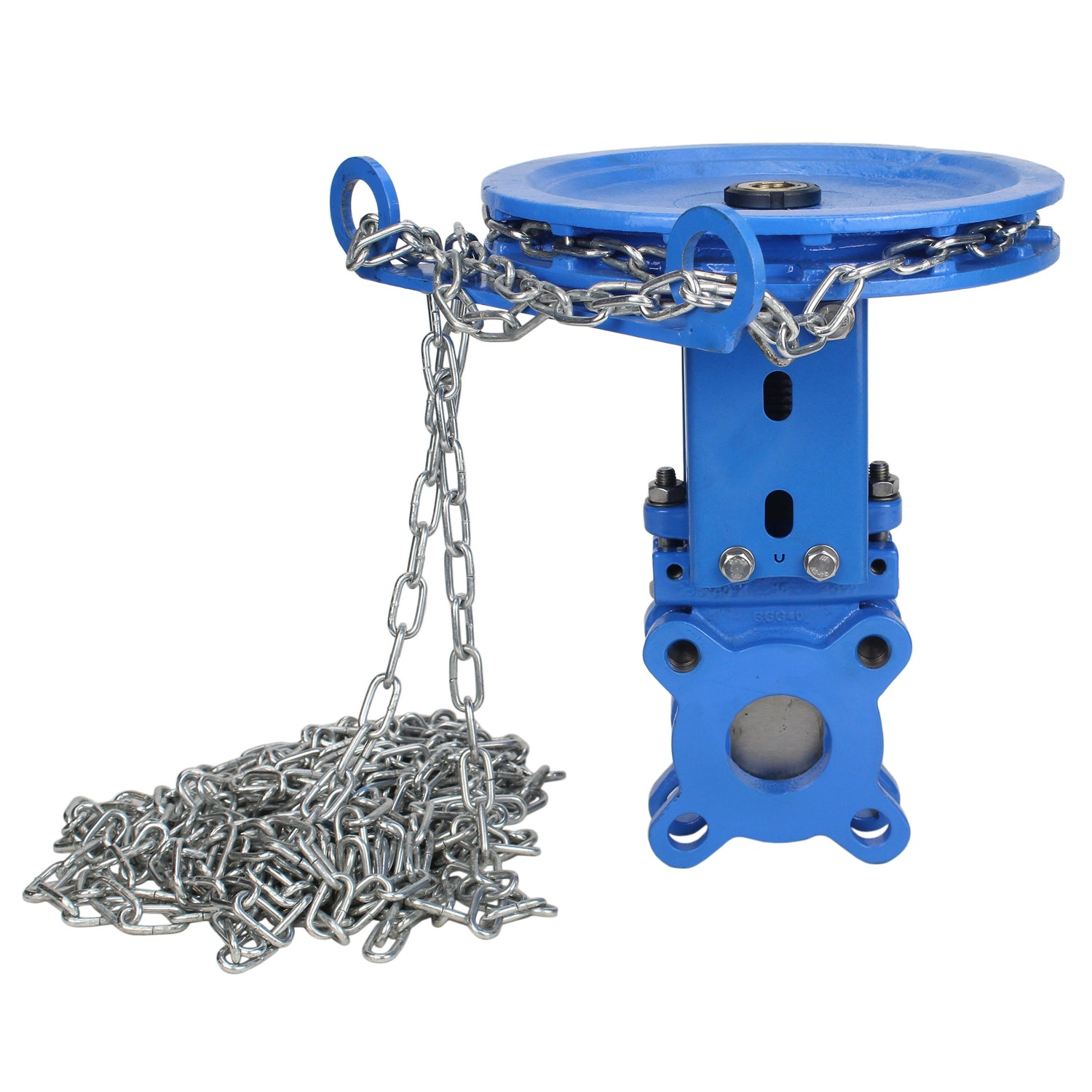

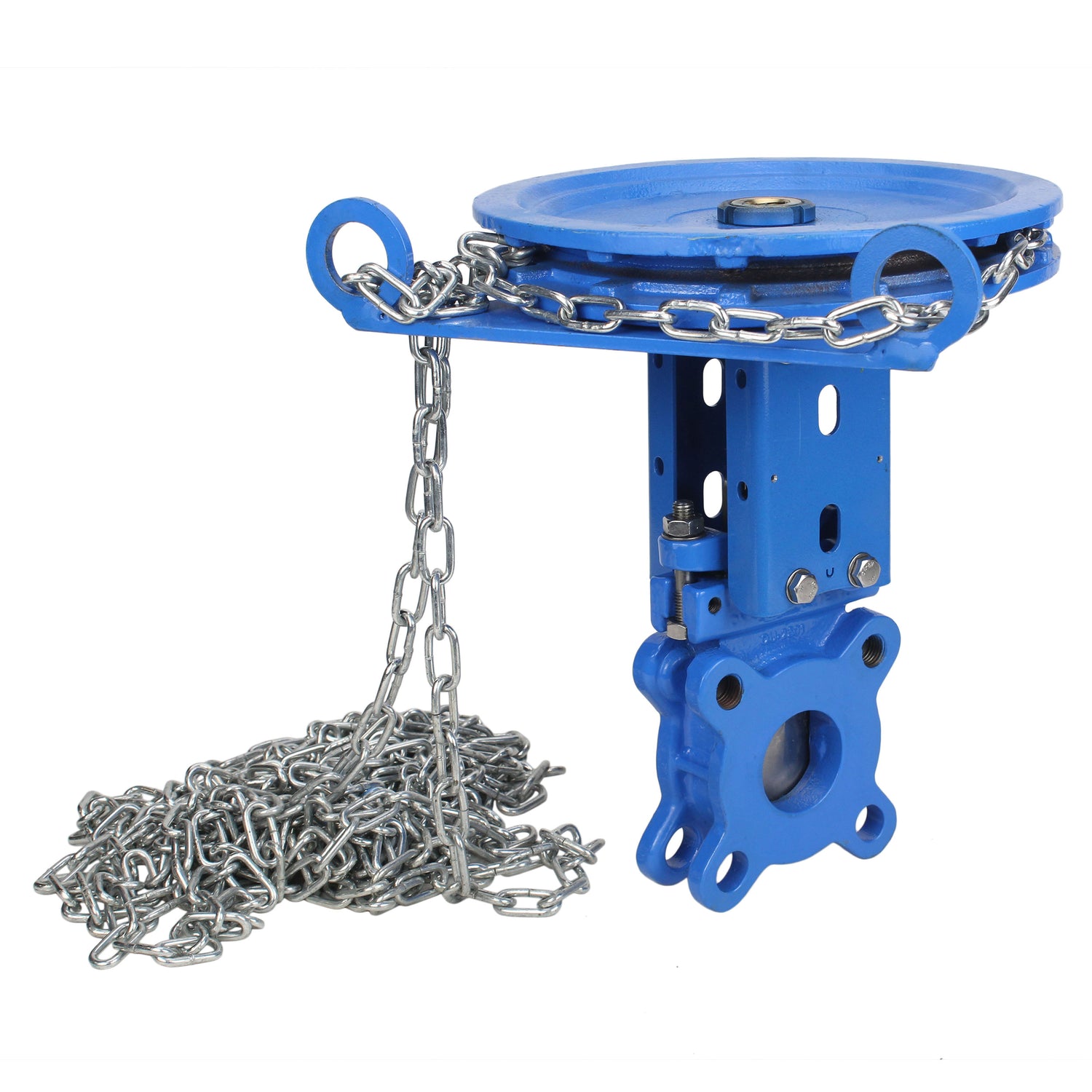

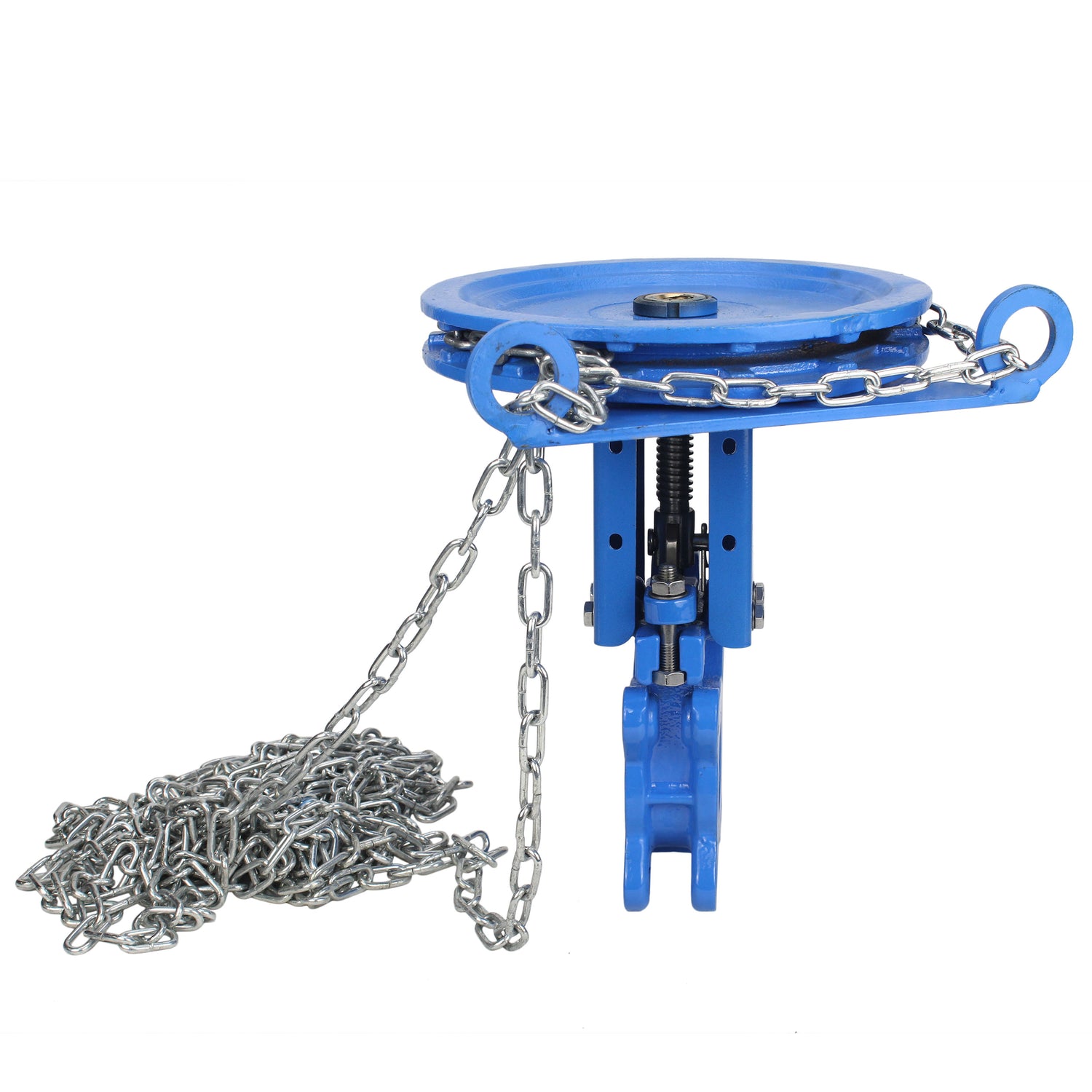

Plattenschieber Elephant GVKR1331N-2W-Fb-CC, Gehäuse - Gusseisen GGG40, Schieber - Edelstahl AISI 304, Dichtung - NBR, Handrad mit Kette

€395,35
inkl. MwSt. Versand wird beim Checkout berechnet.

Plattenschieber Elephant GVKR1331N-2W-Fb-CC, Gehäuse - Gusseisen GGG40, Schieber - Edelstahl AISI 304, Dichtung - NBR, Handrad mit Kette - DN50 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Der Schieber Elephant GVKR1331N-2W-Fb-CC aus Gusseisen mit Handrad und Kette ist für den Einbau in die Rohrleitung als Absperrorgan und zur Regelung des Durchflusses des Arbeitsmediums in Wasserversorgungssystemen und in der chemischen Industrie bestimmt.



Abmessungen und Einbaumaße der Schieber Elephant GVKR1331N-2W-Fb-CC, Material des Gehäuses - Gusseisen GGG40, Material des Schiebers - Edelstahl AISI 304, Dichtung - NBR, Handrad mit Kette

Model Size piece
DN L D D1 D2 D0 H1 N-Th T Ød E F
DN50 50 48 165 125 99 250 290 4-М16 12 18 2 2
DN80 80 51 200 160 132 250 358 8-М16 12 18 2 6
DN100 100 51 220 180 156 250 378 8-М16 12 18 2 6
DN200 200 70 340 295 266 250 588 8-М20 16 23 2 6

Maßskizze Schieber Elephant GVKR1331N-2W-Fb-CC, Gehäuse - Gusseisen GGG40, Schieberplatte - Edelstahl AISI 304, Dichtung - NBR, Handrad mit Kette



Werkstoffe der Schieber Elephant GVKR1331N-2W-Fb-CC, Material des Gehäuses - Gusseisen GGG40, Material der Schieberplatte - rostfreier Stahl AISI 304, Dichtung - NBR, Handrad mit Kette

№ Name des Teils Material
1 Gehäuse Hochfestes Gusseisen GGG40/BCh40/EN-GJS-400-15
2 Sitzdichtung NBR
3 Schieber Rostfreier Stahl AISI/SS 304/08X18H10
4 Führungsdichtung PTFE
5 Dichtung PTFE
6 Stopfbuchspackung WCB-Stahl
7 Stift Stahl 45
8 Spannzange WCB-Stahl
9 Stange 2Cr13-Stahl
10 Zahnstange Q235-Stahl
11 Kopf der Zahnstange Gusseisen HT200
12 Lager GCr15-Stahl
13 Mutter Messing
14 Kette Q235 verzinkter Stahl

Задвижки шиберные DN.ru GVKR1331N-2W-Fb-CC Ду50-200 Ру10-16, корпус - чугун GGG40, шибер - сталь нержавеющая 304, уплотнение - NBR, межфланцевые, со штурвалом с цепью

Materialskizze Schieber Elephant GVKR1331N-2W-Fb-CC, Gehäuse - Gusseisen GGG40, Schieberplatte - Edelstahl AISI 304, Dichtung - NBR, Handrad mit Kette

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen GGG40
  • Stopper Material
    Edelstahl AISI 304
  • Maximal zulässige Temperatur
    110 °C
  • Verbindungstyp
    Kompaktflansch
  • Steuerungstyp
    Handrad mit Kette
  • Absperrschieber Typ
    Plattenschieber
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    NBR

Bewertungen (0)

Dokumentation
nullGate valve ELEPHANT GVKR1331N-2W-Fb-CC DN50-200 16 or 10 bar cast iron

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D040-08499DN5016 bar €395,35 0 Auf Lager
    D040-08500DN8016 bar €492,83 0 Auf Lager
    D040-08501DN10016 bar €556,49 0 Auf Lager
    D040-08502DN20010 bar €866,93 0 Auf Lager
