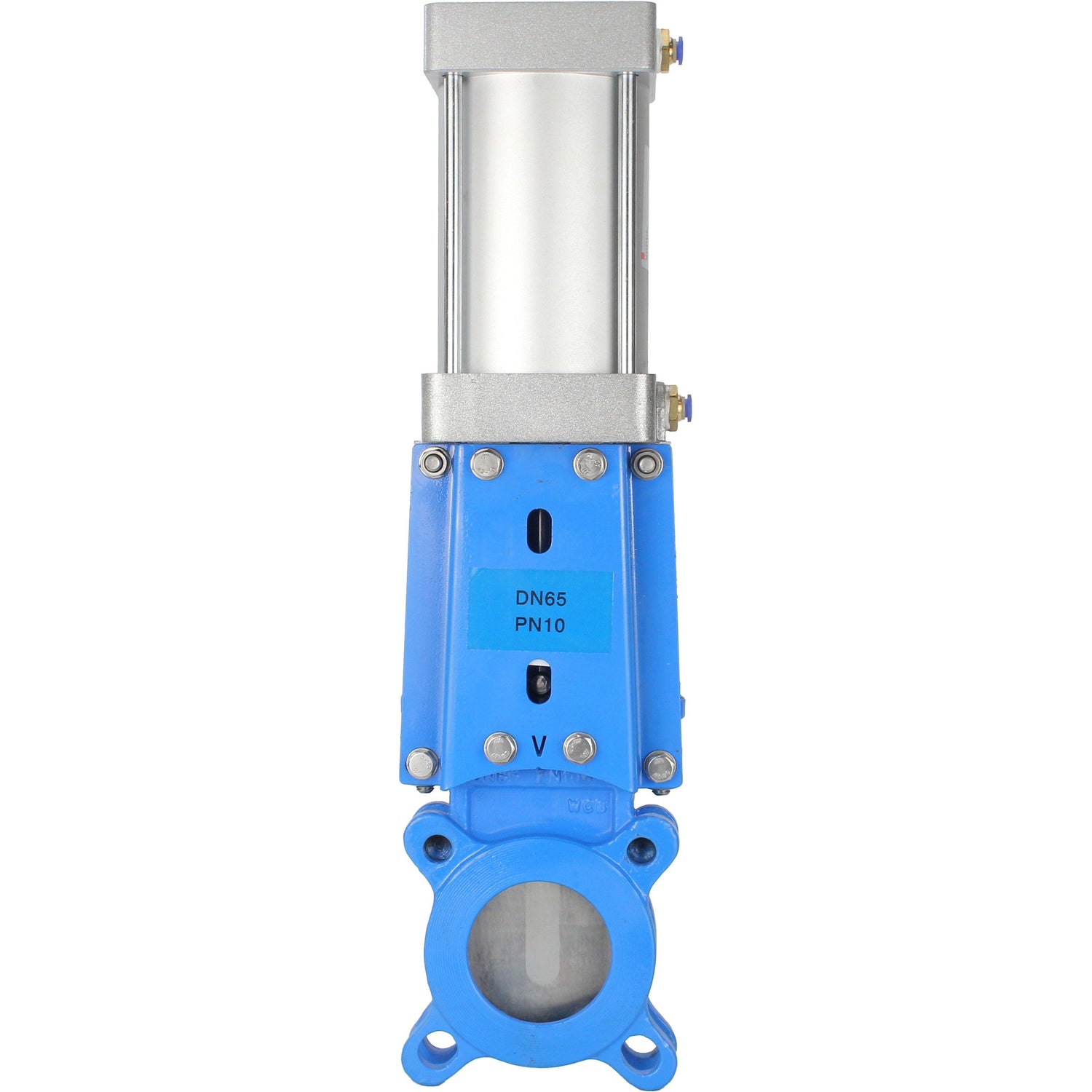

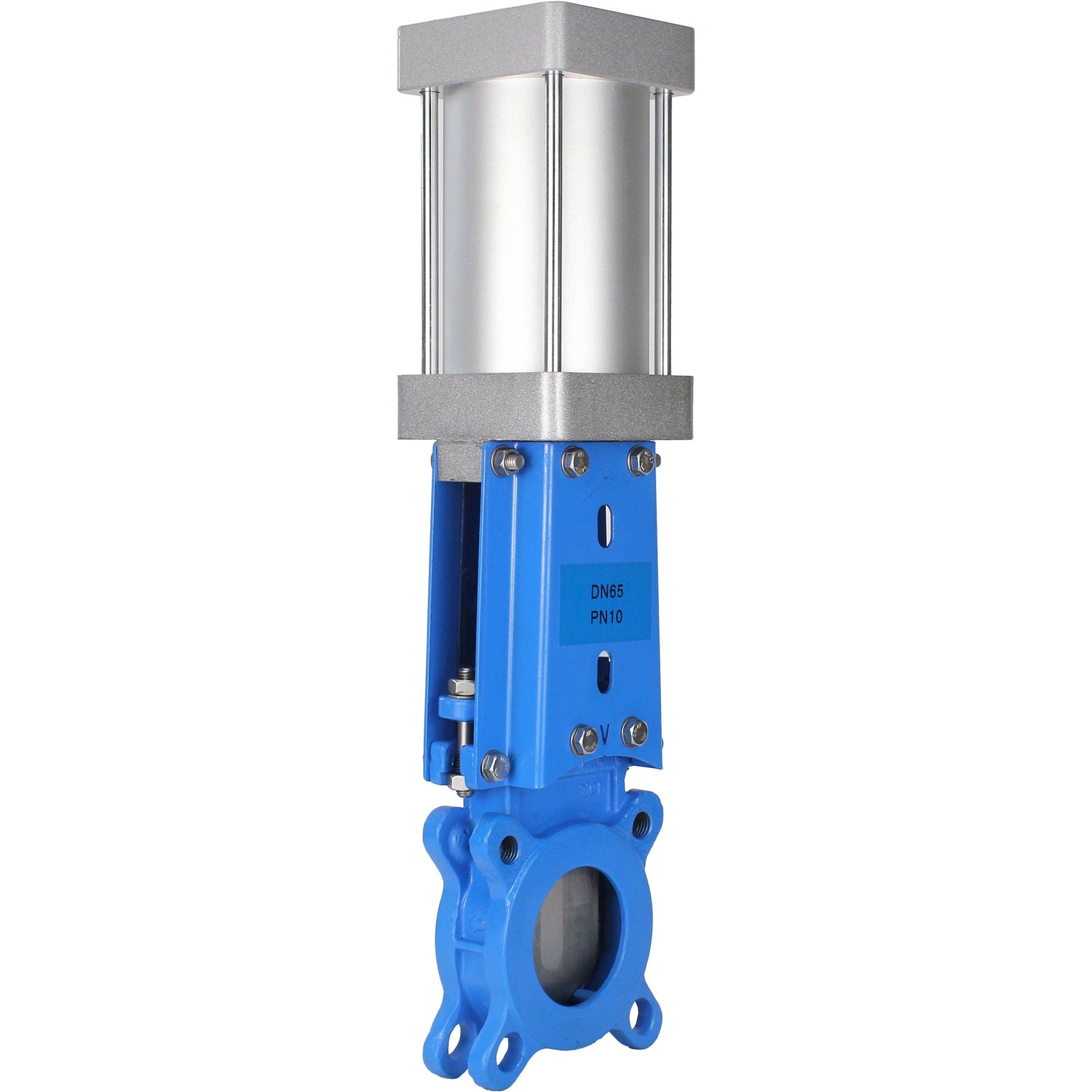

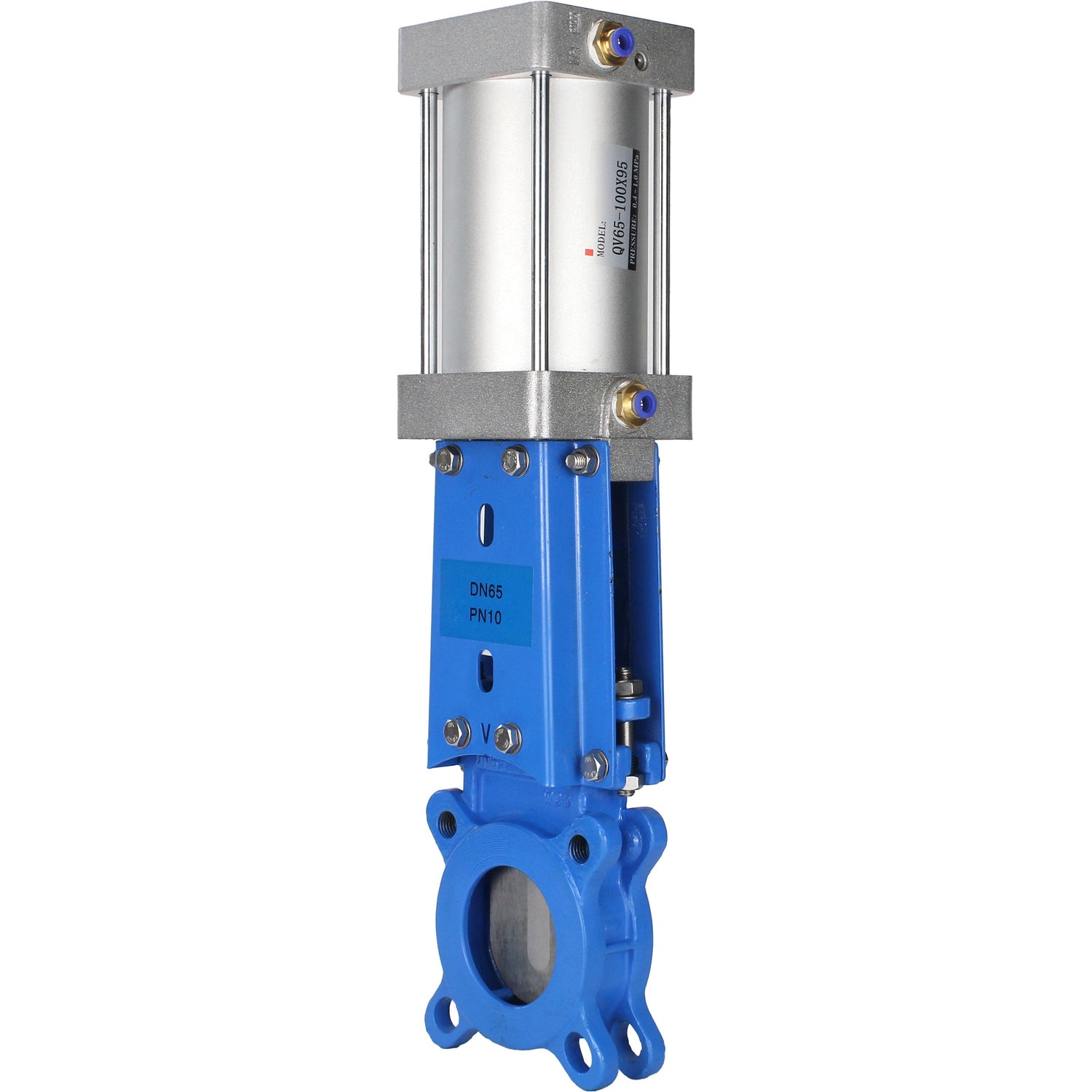

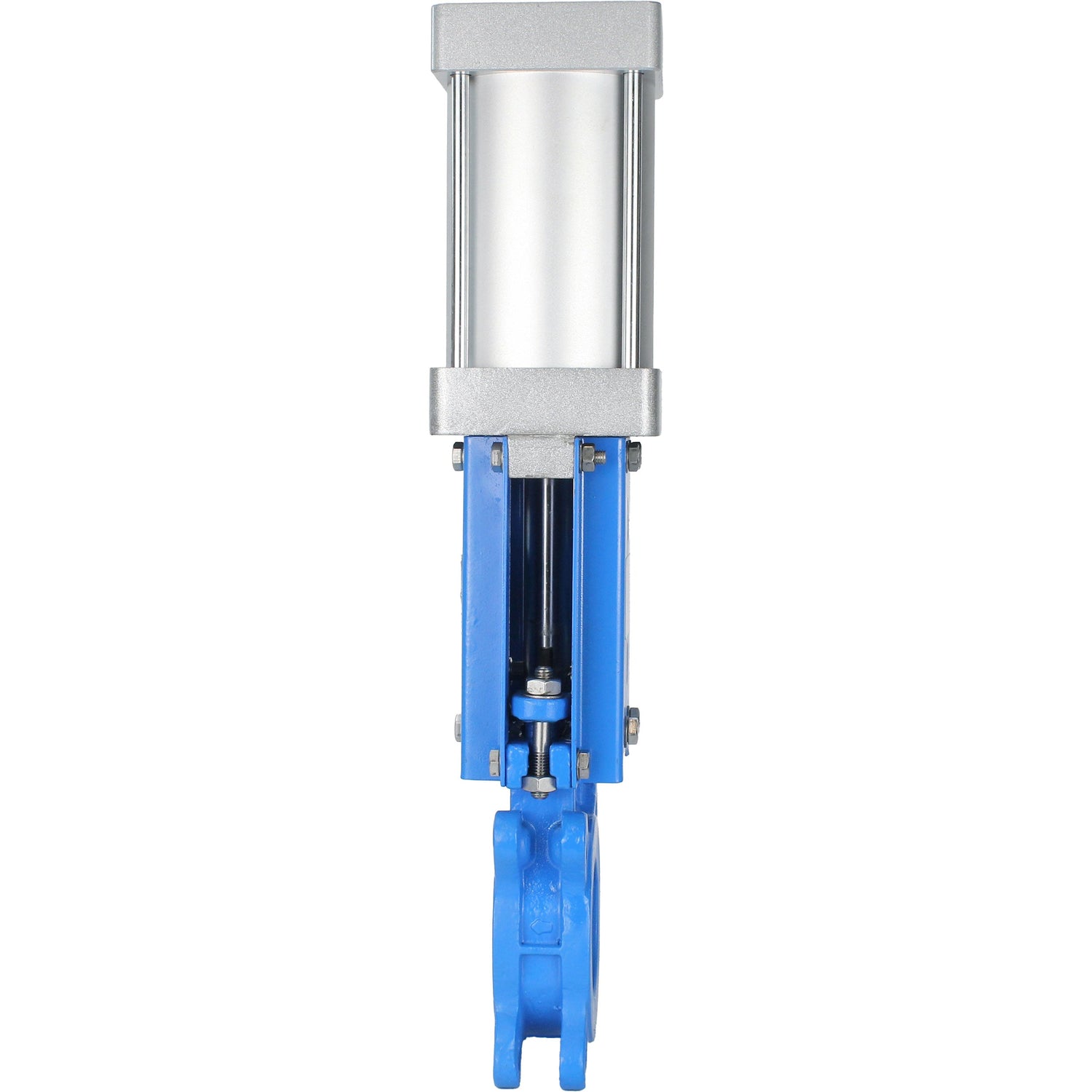

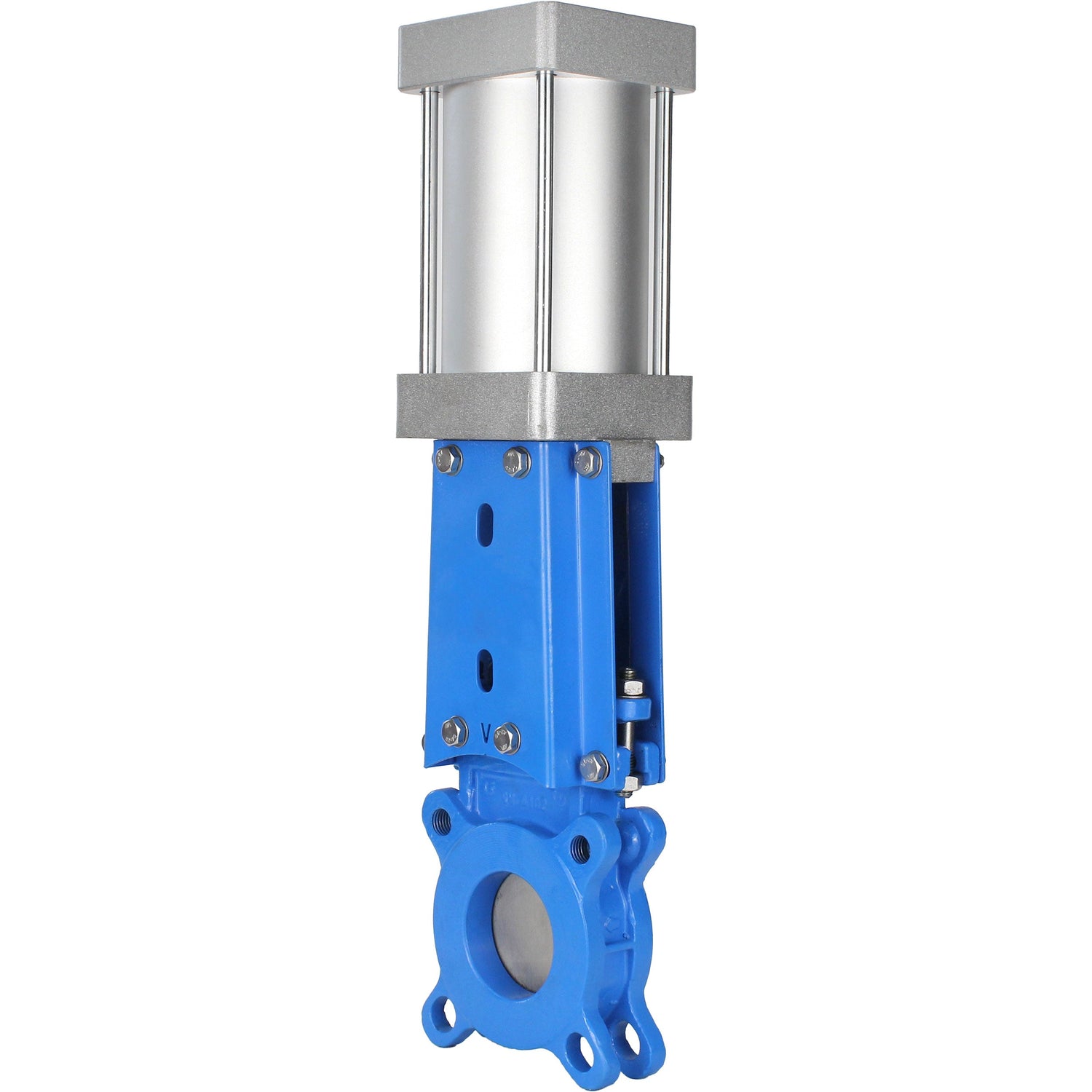

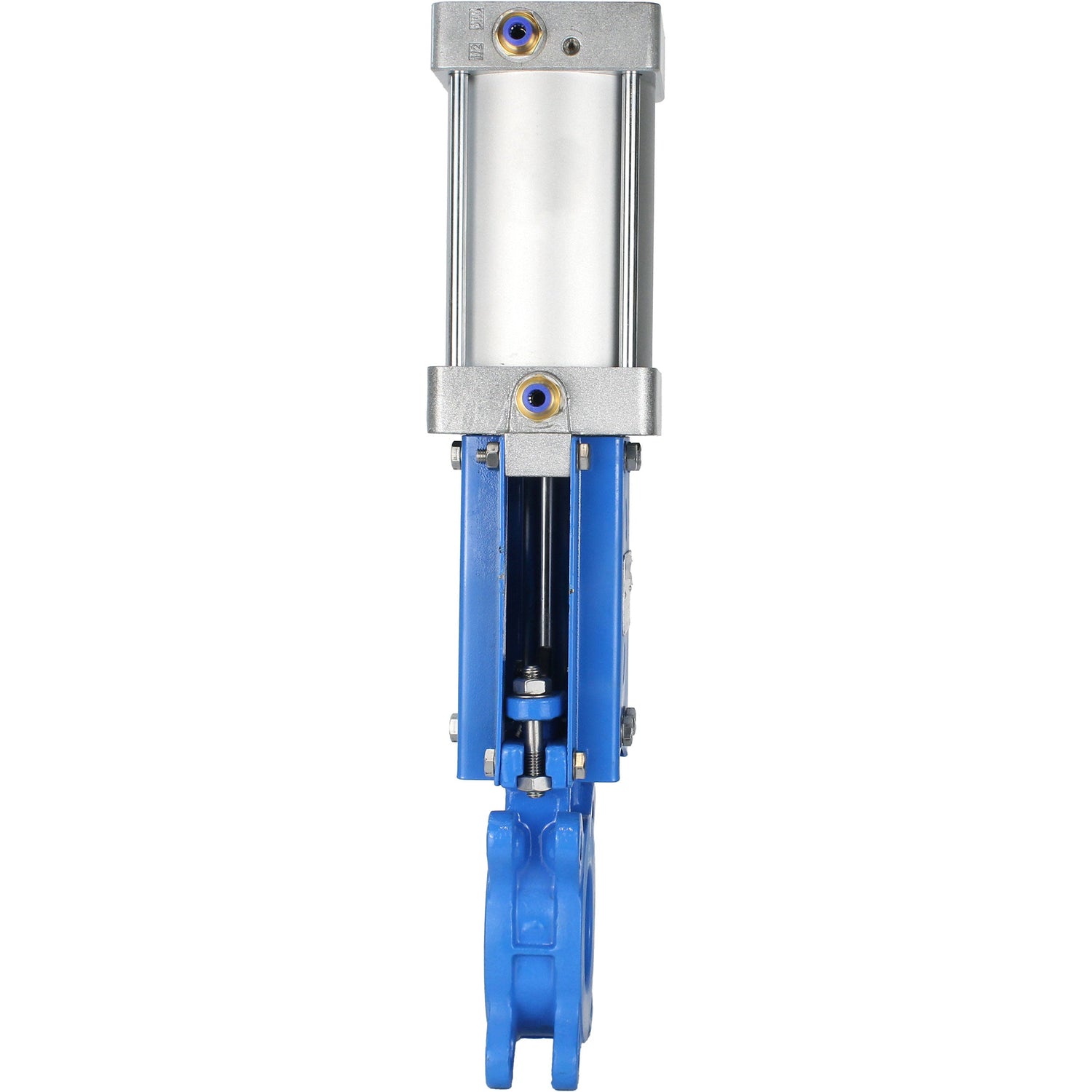

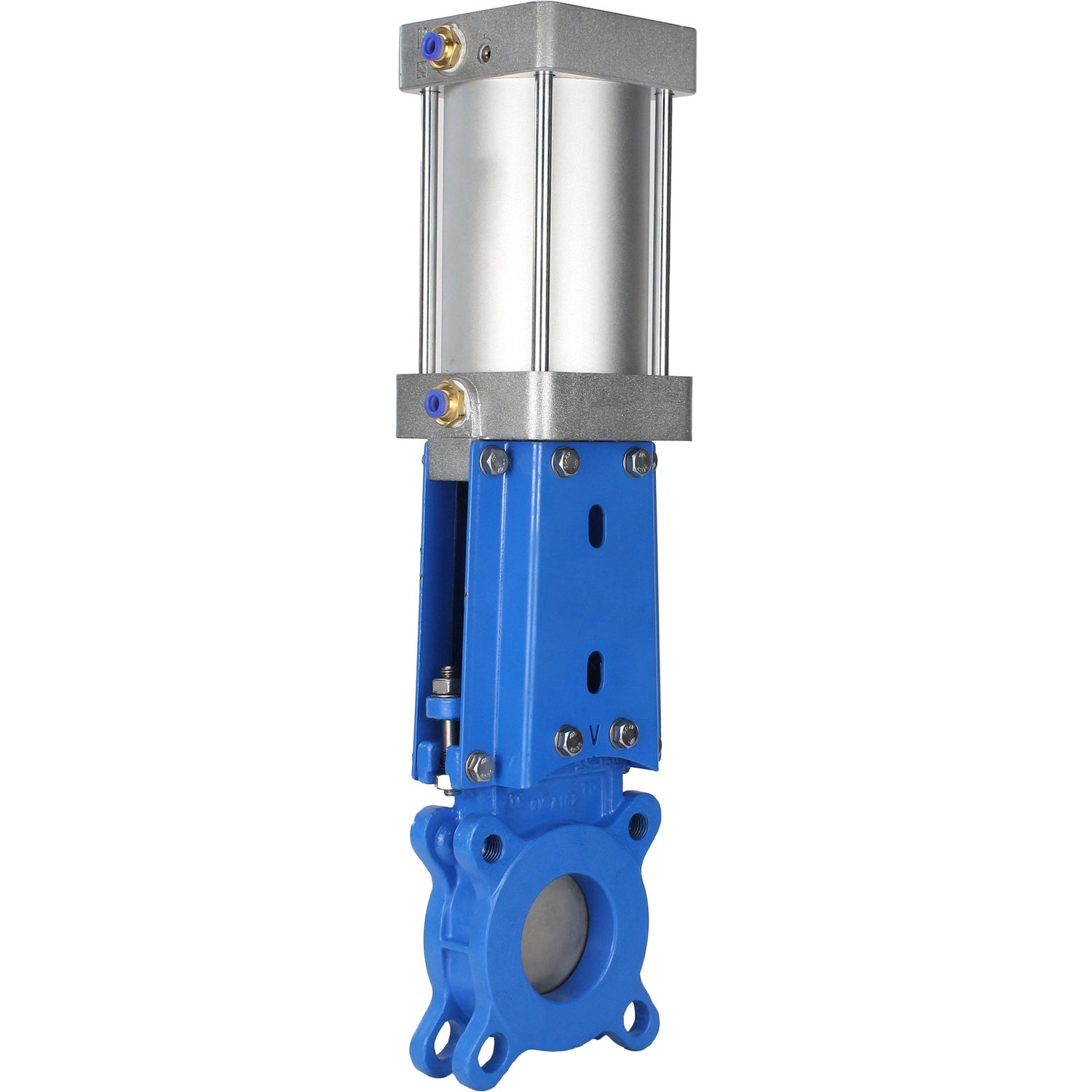

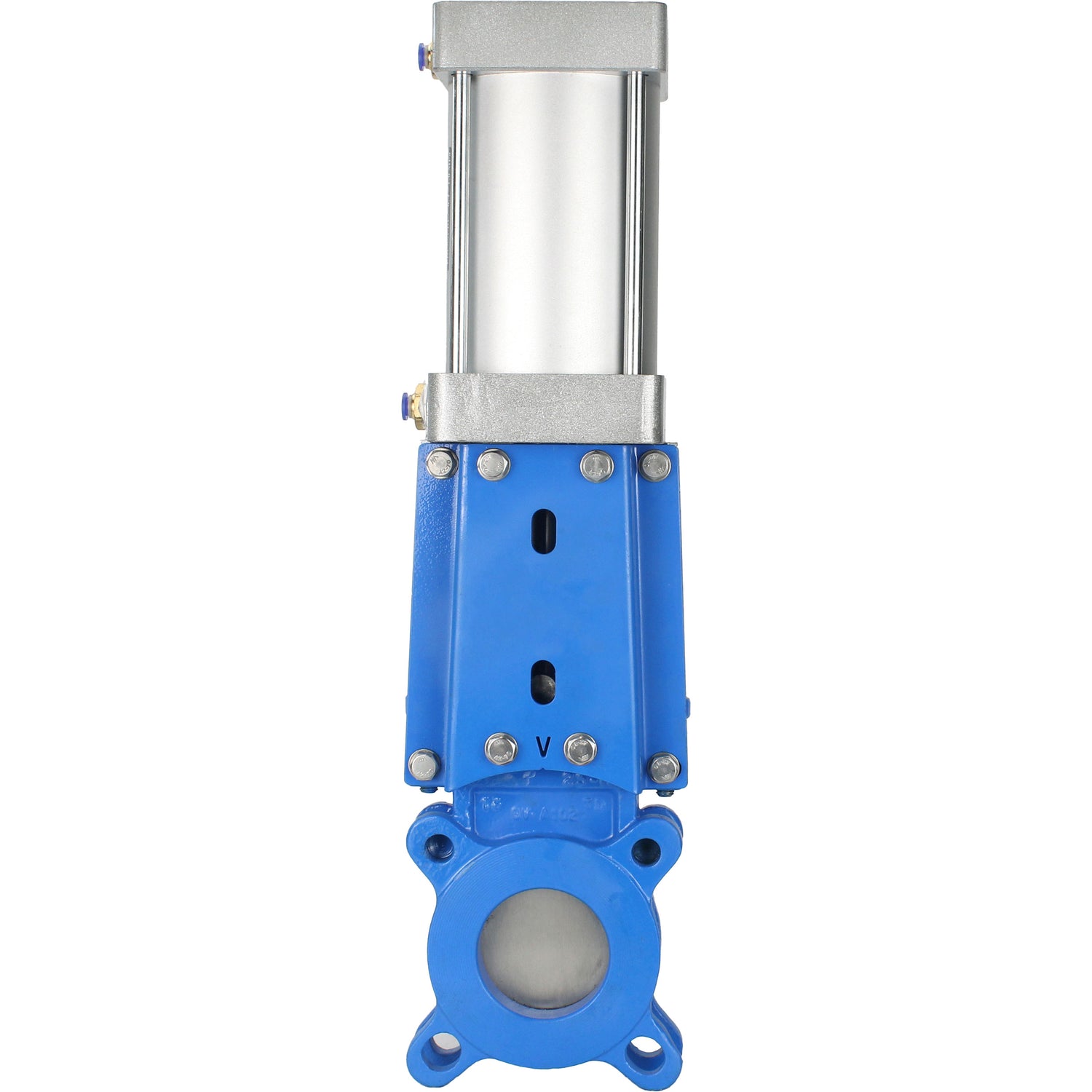

Plattenschieber Elephant GVKR3131M-1W-Fb-2P, Gehäuse - Edelstahl AISI 304, Plattenmaterial - Edelstahl AISI 304, Dichtung - Metall, pneumatischer Antrieb
Plattenschieber Elephant GVKR3131M-1W-Fb-2P, Gehäuse - Edelstahl AISI 304, Plattenmaterial - Edelstahl AISI 304, Dichtung - Metall, pneumatischer Antrieb - DN50 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferung und Versand
Lieferung und Versand
Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.
Beschreibung
Beschreibung
Der Schieber ist für den Einbau in die Rohrleitung als Absperrorgan und zur Regelung des Durchflusses des Arbeitsmediums in Wasserversorgungssystemen (außer Trinkwasserversorgungssystemen) und in der chemischen Industrie bestimmt.
Das Funktionsprinzip des Schiebers besteht in der Bewegung des Schiebers (Messers) senkrecht zur Strömung des Mediums. Beim vollständigen Schließen der Rohrleitungsnennweite wird der Durchfluss gestoppt, beim teilweisen Schließen wird der Durchfluss reguliert.
Das Funktionsprinzip des pneumatischen Antriebs beruht auf der Bewegung des eingebauten Kolbens durch Druckluft, die dem System von einem Kompressor oder Tank zugeführt wird.
Abmessungen und Einbaumaße Elephant GVKR3131M-1W-Fb-2P Plattenschieber, Gehäuse - Edelstahl AISI 304, Schieber - Edelstahl AISI 304, Dichtung - Metall, pneumatischer Antrieb:
| DN | L, mm | D, mm | D1, mm | D2, mm | D0, mm | H1, mm | T, мм | d, мм | ● | O | N-Th, mm | G |
| 50 | 48 | 165 | 125 | 99 | 100 | 417 | 12 | 18 | 2 | 2 | 4-М16 | 1/2″ |
| 65 | 48 | 185 | 145 | 118 | 100 | 460 | 12 | 18 | 2 | 2 | 4-М16 | 1/2″ |
| 100 | 51 | 220 | 180 | 156 | 100 | 600 | 12 | 18 | 2 | 6 | 8-М16 | 1/2″ |
| 125 | 57 | 250 | 210 | 184 | 100 | 628 | 14 | 18 | 2 | 6 | 8-М16 | 1/2″ |
| 150 | 57 | 285 | 240 | 211 | 125 | 780 | 14 | 23 | 2 | 6 | 8-М20 | 1/2″ |
| 200 | 70 | 340 | 295 | 266 | 125 | 880 | 18 | 23 | 4 | 8 | 12-М20 | 1/2″ |
Werkstoffe Elephant GVKR3131M-1W-Fb-2P Plattenschieber, Gehäusematerial - Edelstahl AISI 304, Schiebermaterial - Edelstahl AISI 304, Dichtung - Metall, pneumatischer Antrieb:
| № | Name des Teils | Material |
| 1 | Gehäuse | Rostfreier Stahl SS304 |
| 2 | Auskleidung | EPDM |
| 3 | Stahlring | Edelstahl SS304 |
| 4 | Schieber | rostfreier Stahl SS304 |
| 5 | Führungsdichtung | PTFE |
| 6 | Packung | PTFE |
| 7 | Stopfbuchspackung | Rostfreier Stahl SS304 |
| 8 | Patron | WCB-Stahl |
| 9 | Stange | 45+Cr-Stahl |
| 10 | Zahnstange | Q235-Stahl |
| 11 | Schalter | - |
| 12 | Zahnstangenkopf | Gusseisen GGG40 |
| 13 | Pneumatischer Zylinder | - |
| 14 | Solenoidventil | - |
| 15 | Filter | - |
| 16 | Keil | Rostfreier Stahl SS304 |
Spezifikation
Spezifikation
-
Herkunftsland
-
Körpermaterial
-
Stopper Material
-
Maximal zulässige Temperatur
-
Verbindungstyp
-
Steuerungstyp
-
Absperrschieber Typ
-
Nenndruck
-
Typ der Dichtung
