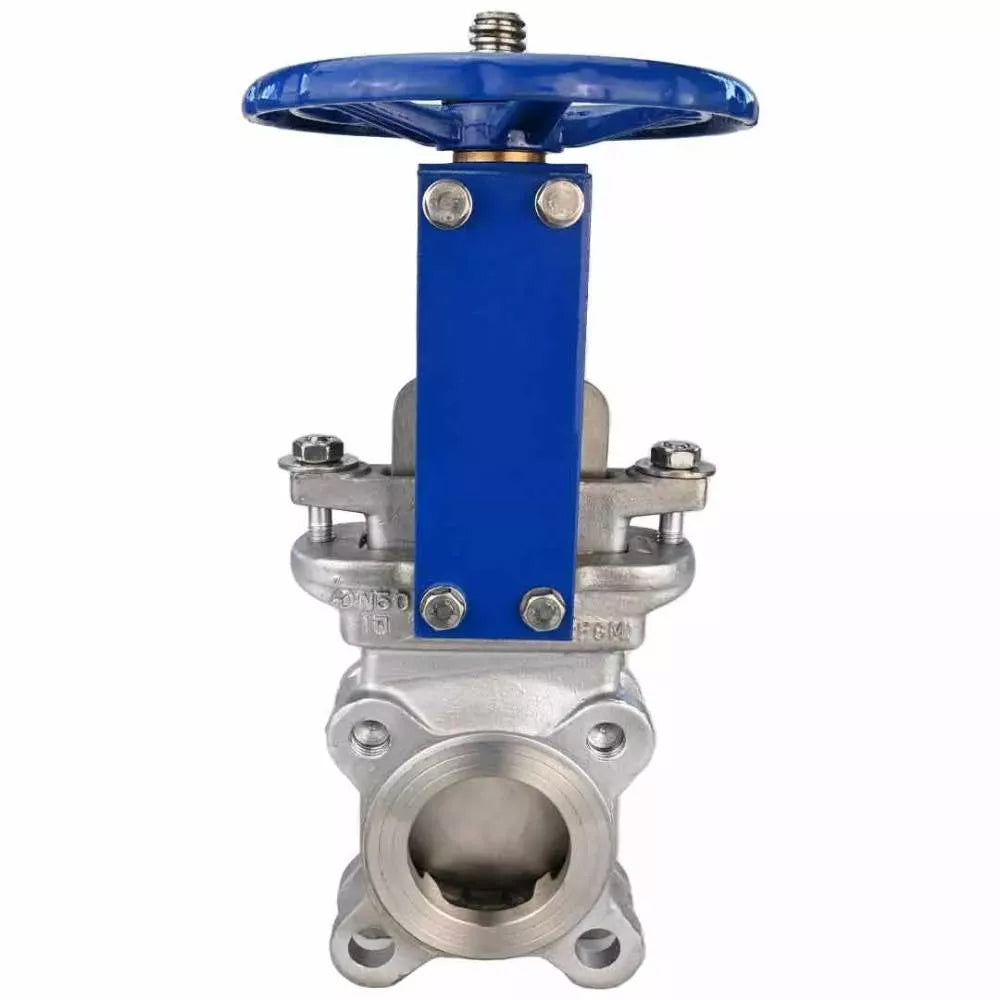

Plattenschieber Elephant GVKR3131M-1W-Fb-S, Gehäusematerial - Edelstah – Valve Elephant
Elephant  |  SKU: D040-07233

Plattenschieber Elephant GVKR3131M-1W-Fb-S, Gehäusematerial - Edelstahl AISI 304, Schiebermaterial - Edelstahl AISI 304, Dichtung - Metall, Handrad

€480,20
inkl. MwSt. Versand wird beim Checkout berechnet.

Plattenschieber Elephant GVKR3131M-1W-Fb-S, Gehäusematerial - Edelstahl AISI 304, Schiebermaterial - Edelstahl AISI 304, Dichtung - Metall, Handrad - DN50 / 10 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Der Schieber wird als Absperrorgan in die Rohrleitung eingebaut und regelt den Durchfluss des Mediums in Wasserversorgungssystemen (außer Trinkwasserversorgungssystemen) und in der chemischen Industrie.

Das Funktionsprinzip des Schiebers besteht darin, den Schieber (Schieberplatte) senkrecht zur Strömung des Mediums zu bewegen. Wenn der Durchmesser der Nennweite der Rohrleitung vollständig blockiert ist, wird der Durchfluss gestoppt, und wenn er teilweise blockiert ist, wird der Durchfluss reguliert.


Gesamt- und Einbaumaße Elephant GVKR3131M-1W-Fb-S Plattenschieber, Gehäusematerial - Edelstahl AISI 304, Schiebermaterial - Edelstahl AISI 304, Dichtung - Metall, Handrad:

DN L, mm D, mm D1, mm D2, mm D0, mm H1, mm T, mm d, mm ●, mm O, mm N-Th, mm
50 48 165 125 99 180 260 12 18 4 0 4-М16
80 51 200 160 132 200 320 12 18 4 4 8-М16
100 51 220 180 156 240 358 12 18 4 4 8-М16
125 57 250 210 184 260 395 12 18 4 4 8-М16
200 70 340 295 266 300 532 16 23 4 4 8-М20
250 70 395 350 319 320 670 18 23 6 6 12-М20



Задвижки шиберные DN.ru GVKR3131M-1W-Fb-S Ду50-250 Ру10 WENZ межфланцевые, с выдвижным шпинделем, корпус - нержавеющая сталь SS304, шибер - нержавеющая сталь SS304, уплотнение - METAL, управление - штурвал


Werkstoffe Elephant GVKR3131M-1W-Fb-S Plattenschieber, Gehäusematerial - Edelstahl AISI 304, Schiebermaterial - Edelstahl AISI 304, Dichtung - Metall, Handrad:

№ Name des Teils Material
1 Gehäuse rostfreier Stahl SS304
2 Schieber Rostfreier Stahl SS304
3 Führungsdichtung PTFE
4 Packung PTFE
5 Stopfbuchse Rostfreier Stahl SS304
6 Zahnstange Stahl Q235
7 Stift Stahl 45
8 Patron WCB-Stahl
9 Stange Rostfreier Stahl SS304
10 Obere Zahnstange Gusseisen GGG40
11 Lager GCr15 Stahl
12 Mutter Messing
13 Abdeckung Stahl Q235
14 Handrad GGG40 Gusseisen
15 Keil Rostfreier Stahl 316L



Knife gate valve Elephant GVKR3131M-1W-Fb-S, body material - stainless steel AISI 304, knife material - stainless steel AISI 304, seal - metal, handwheel

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Edelstahl AISI 304
  • Stopper Material
    Edelstahl AISI 304
  • Maximal zulässige Temperatur
    500 °C
  • Verbindungstyp
    Kompaktflansch
  • Steuerungstyp
    Handrad
  • Absperrschieber Typ
    Plattenschieber
  • Nenn­druck
    10 bar
  • Typ der Dichtung
    Metall

Bewertungen (0)

Dokumentation
nullGate valve ELEPHANT GVKR3131M-1W-Fb-S DN50-250 10 bar stainless steel

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D040-07233DN5010 bar €480,20 0 Auf Lager
    D040-07239DN8010 bar €627,45 0 Auf Lager
    D040-07240DN10010 bar €723,49 0 Auf Lager
    D040-07241DN12510 bar €885,17 0 Auf Lager
    D040-07242DN20010 bar €1.594,30 0 Auf Lager
    D040-07805DN25010 bar €2.244,92 0 Auf Lager
