Elephant | SKU: D300-04909

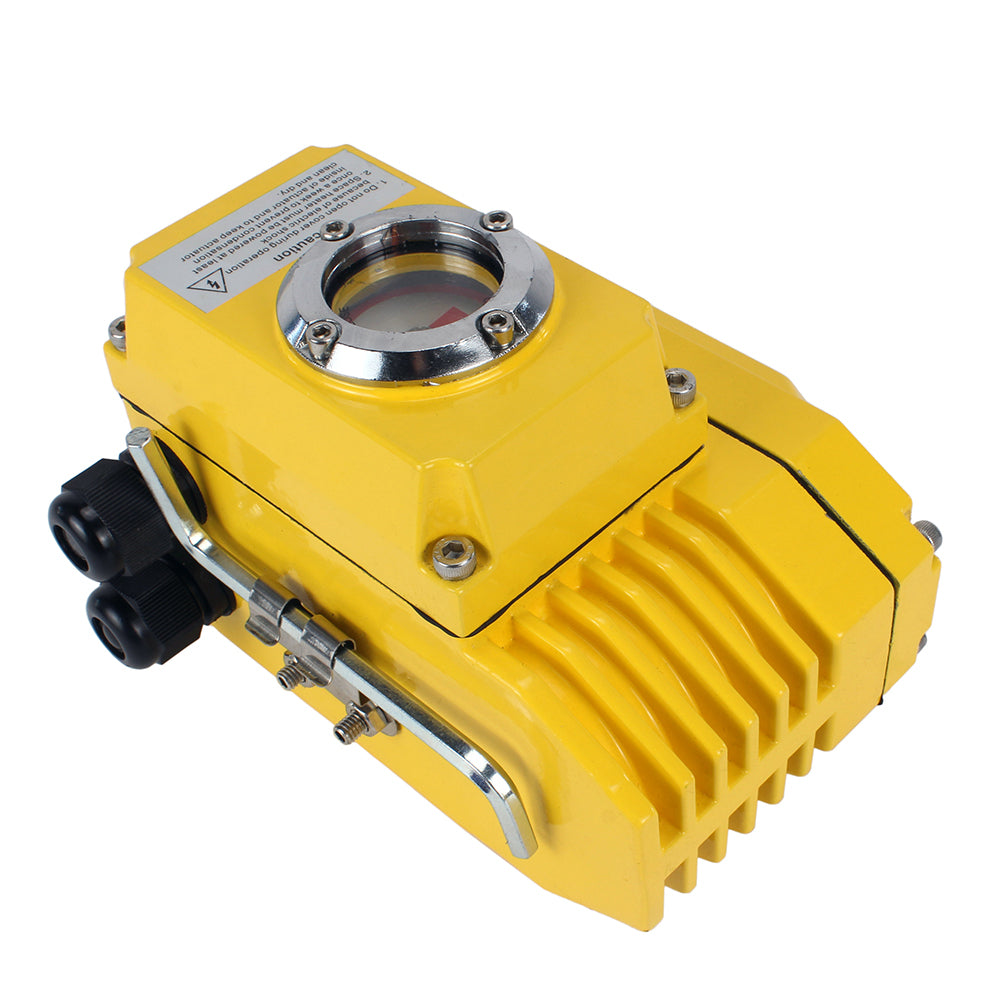

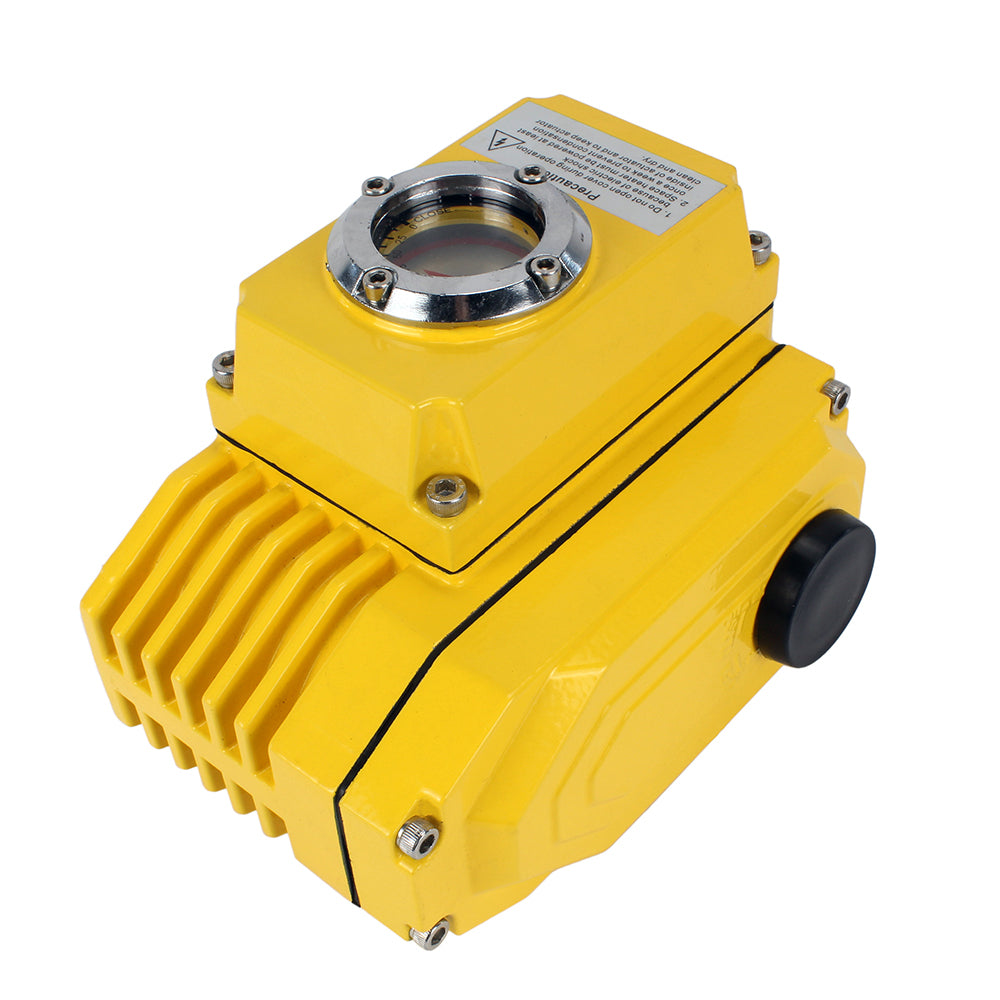

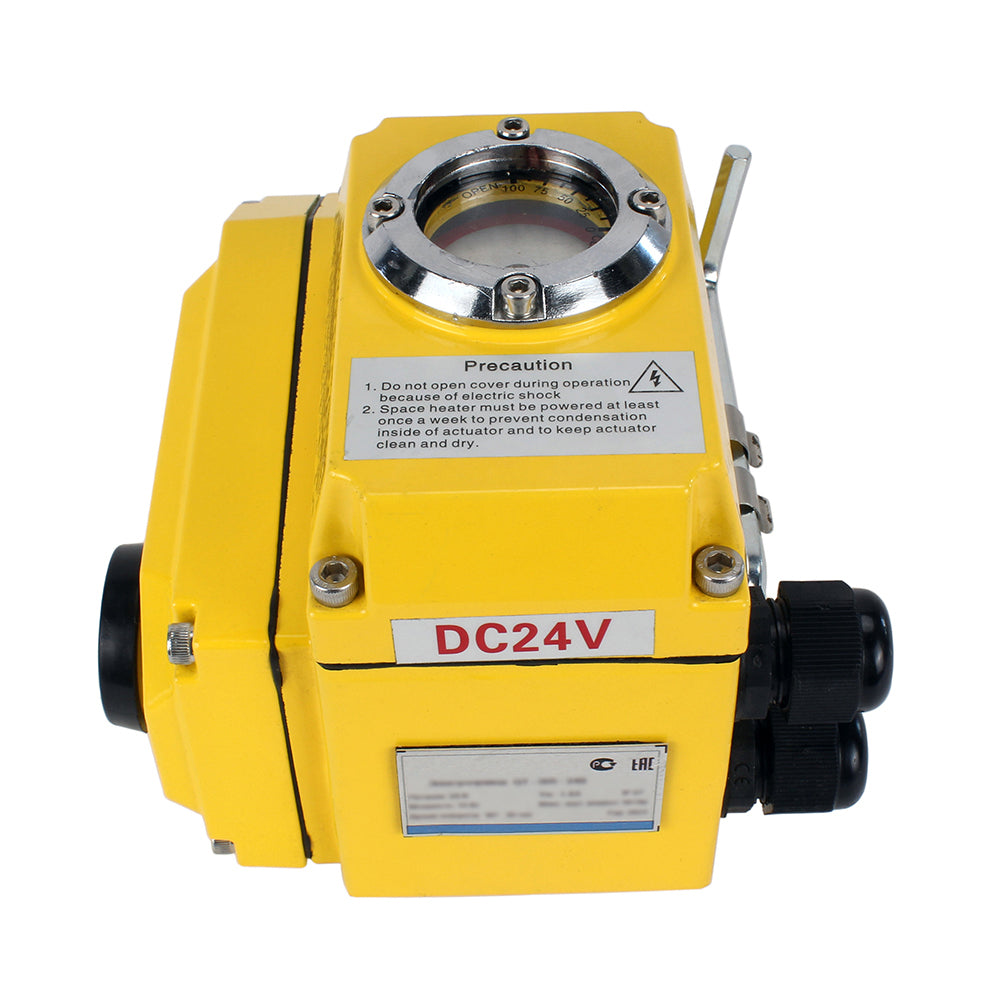

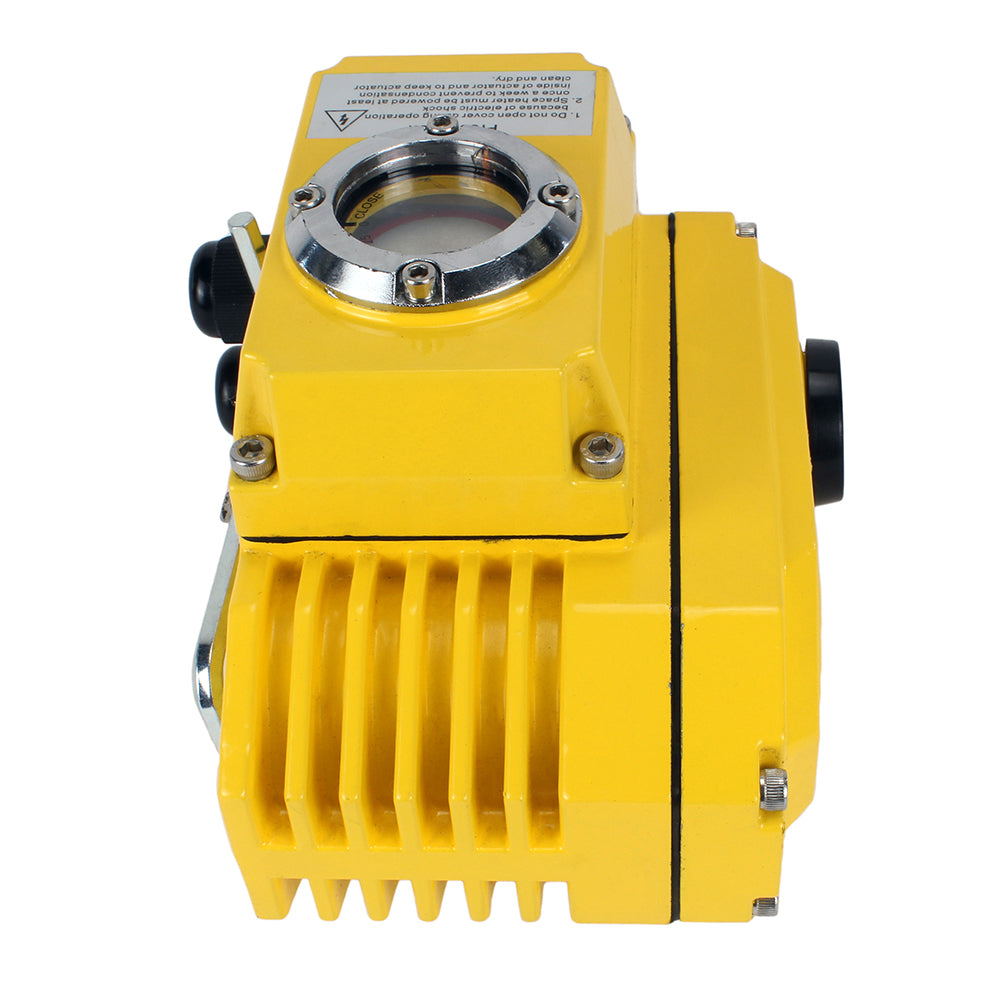

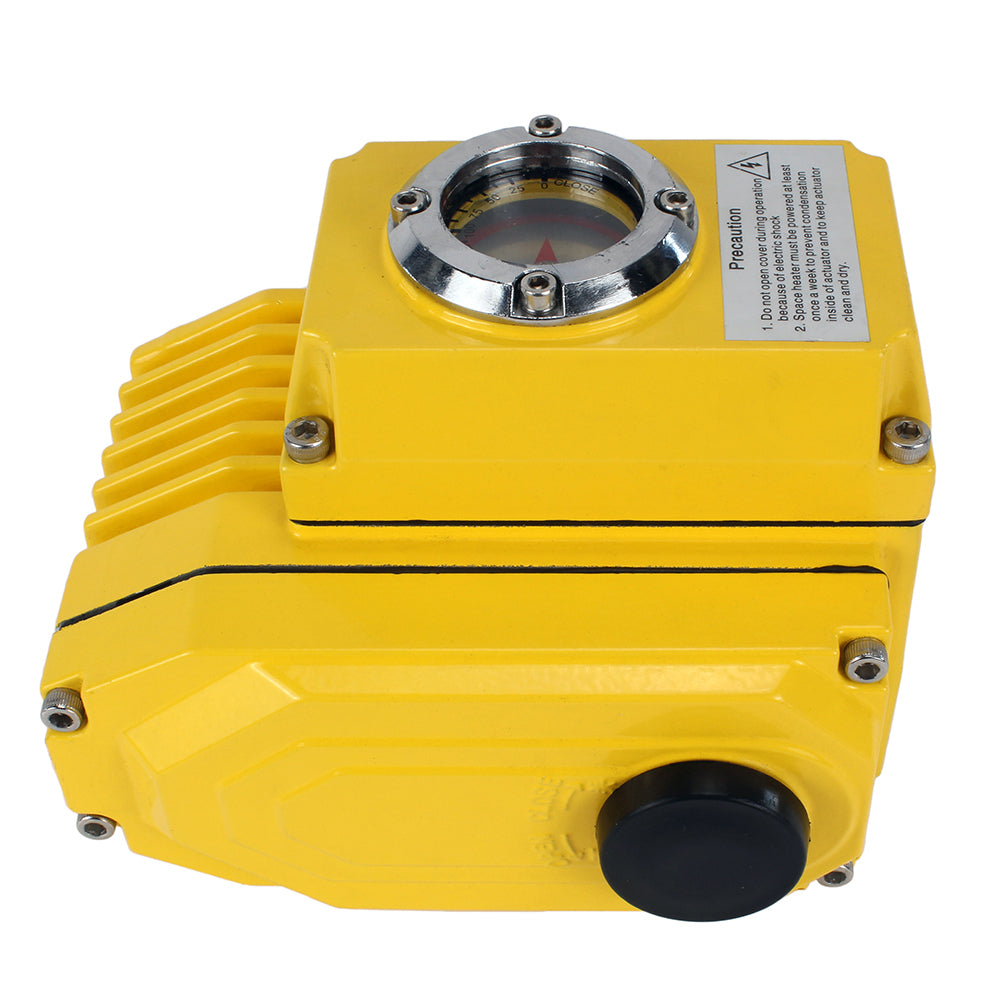

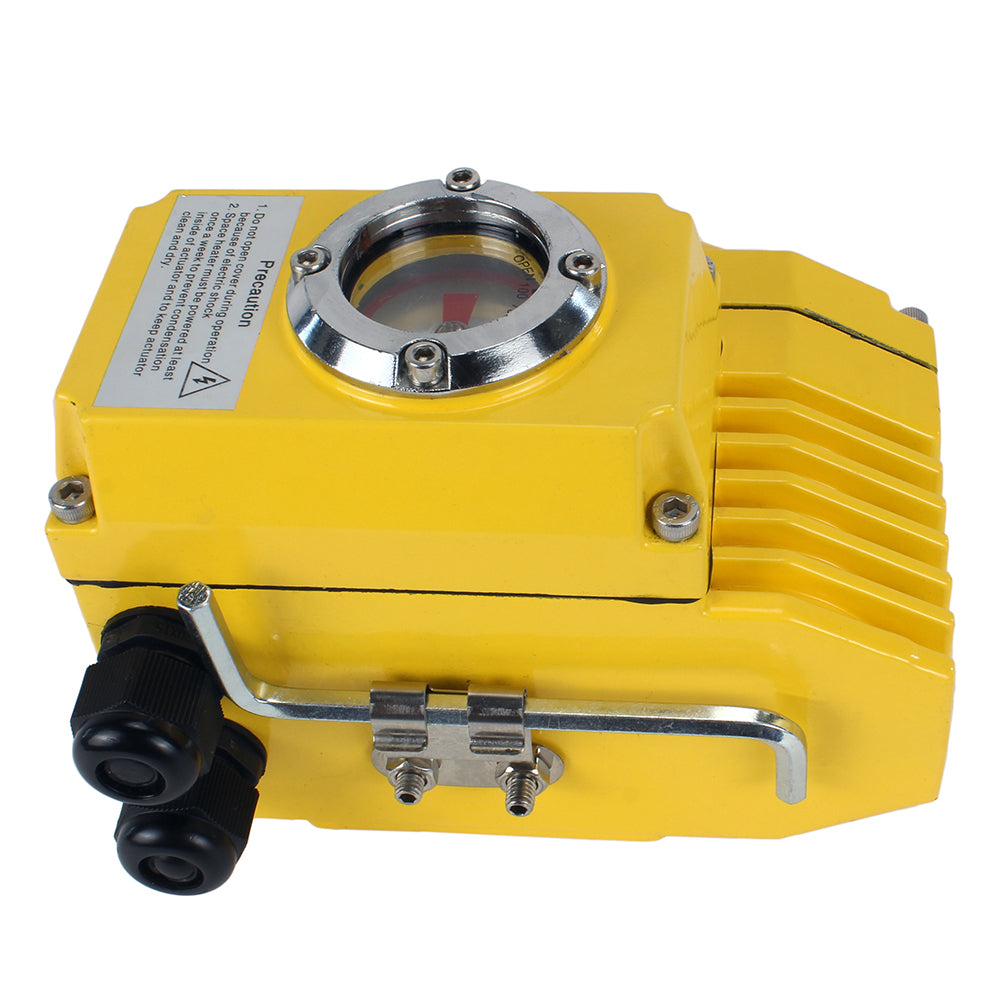

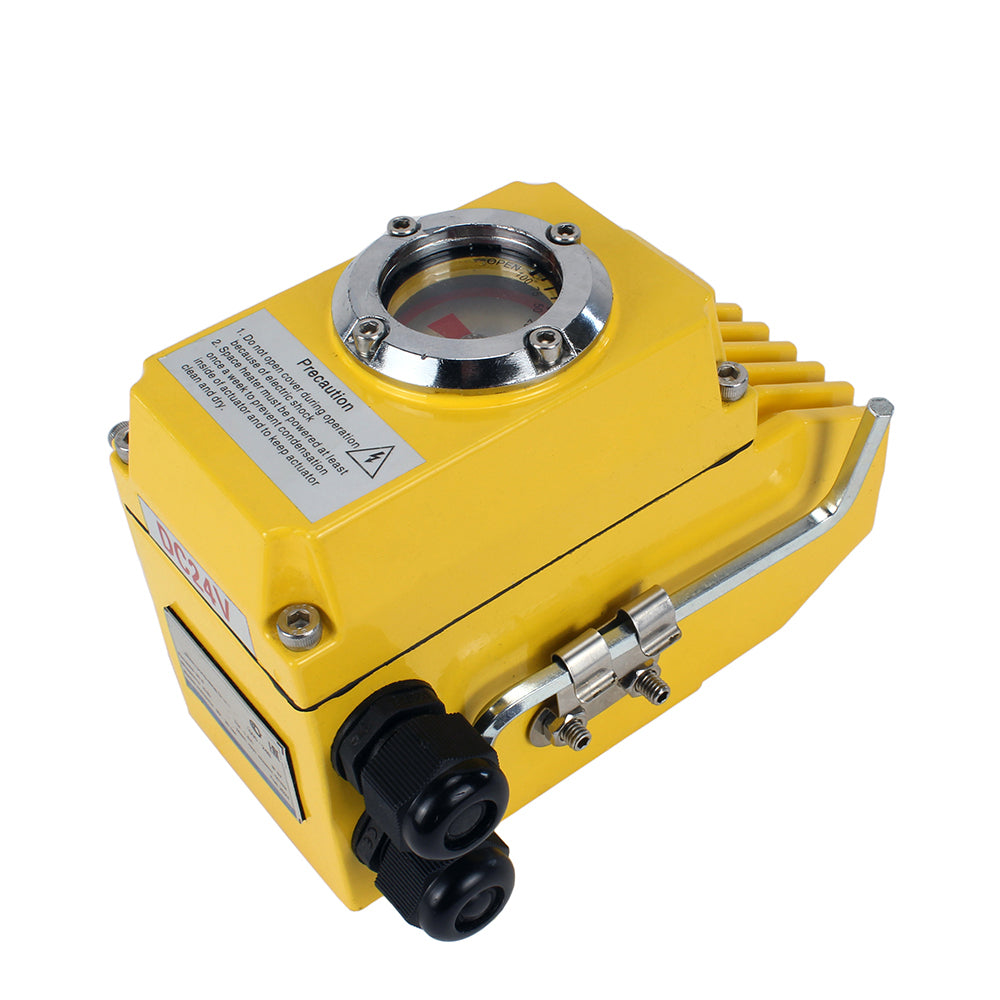

Vierteldreh-Elektroantrieb Elephant QT 005-040 220V mit Rückmeldesensor und 4-20 mA Eingangssignalsteuerung

€613,40

inkl. MwSt. Versand wird beim Checkout berechnet.

Drehmoment

Produktvarianten

Vierteldreh-Elektroantrieb Elephant QT 005-040 220V mit Rückmeldesensor und 4-20 mA Eingangssignalsteuerung - 50 Nm ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Elektrischer Vierteldreh-Antrieb Elephant mit Rückmeldesensor und Eingangssignalsteuerung 4-20 mA ist für die Fern- und Lokalsteuerung von Ventilen konzipiert. Er wird weit verbreitet in der Gas-, Öl-, Metallurgie- und Lebensmittelindustrie, im Wohnungs- und Kommunalwesen usw. bei Umgebungstemperaturen von -4…+158°F eingesetzt. Das Gehäuse ist mit einem Heizer (7-10W 110V) ausgestattet und verfügt über folgende Schutzarten: IP67, NEME 4 und 6, Korrosionsschutzbeschichtung. Die Montageabmessungen entsprechen dem internationalen Standard ISO05211 / DIN3337. Der elektrische Antrieb ist mit einem Käfigläufer-Asynchronmotor, automatischer Positionsverriegelung des elektrischen Antriebs, mechanischem Griff, thermischem Schutz, Vibrationsschutz X Y Z 10g (0,2-34 Hz, 30 Minuten) ausgestattet und für den Betrieb im Intervallbetrieb S2 ausgelegt. Hub des Antriebs 90° mit Einstellbereich ±10°. Begrenzung des Antriebsweges - Anhängerschalter. Die Stromversorgung erfolgt durch Wechselspannung 220V.

Antriebsabmessungen Elephant QT 005-040 220V mit Rückmeldesensor und 4-20 mA Eingangssignalsteuerung

	003	005	008	010	015	030	040	060
X	123	160	188	189	189	268	268	268
Y	123	146	145	163	163	212	212	255
Z	113	121	127	129	129	164	164	164
FA	F50	F70	F70	F70	F70	F125	F125	F125
N-B	4-M6	4-M8	4-M8	4-M8	4-M8	4-M12	4-M12	4-M12
FC	F42	F50	F50	F50	F50	F102	F102	F102
N-D	8-M5	4-M6	4-M6	4-M6	4-M6	8-M10	8-M10	4-M10
E	50	66	100	100	100	140	140	140
F	50	66	90	90	90	130	130	130
G	-	114	114	114	114	114	114	114
H	-	40	40	40	40	40	40	40
ICH	-	100	150	100	100	100	100	150
M x M	11 x 11	14 x 14	14 x 14	17 x 17	17 x 17	22 x 22	22 x 22	27 x 27

Antriebsspezifikation Elephant QT 005-040 220V mit Rückmeldesensor und 4-20 mA Eingangssignalsteuerung

Nr.	Name	Nr.	Name
1	Abtriebswelle	6	Modulare Box
2	Kabelschloss	7	Abdeckung
3	Mechanischer Begrenzer	8	Sichtfenster
4	Handschlüssel	9	Staubschutz
5	Fall

Spezifikation

Herkunftsland

China
Aktuatorzykluszeit

30er Jahre
Explosionsgeschützt

NEIN
Thermischer Schutz

NEIN
Typ des elektrischen Stellantriebs

Vierteldrehung
Feedback sensor

Endschalter, 4-20mA
Steuersignal

4-20 mА
Wellenform Stange

13 mm
Wellenform quadratisch

14x14 mm
ISO - Flanschtyp

F05,F07
Nennstromverbrauch

0,25 A
Stromverbrauch

10 W
Versorgungsspannung

220 V

Bewertungen (0)

Dokumentation

Quarter-turn actuator ELEPHANT QT-N-xEM-x1-x-U1 with feedback sensor and input control signal 4-20mA 0-10V

Zahlung & Sicherheit

Zahlungsmethoden

Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

Verfügbare Varianten

SKU	Drehmoment	Preis	Verfügbarkeit	Anzahl
D300-04909	50 Nm	€613,40	0 Auf Lager	Qty
D300-04942	80 Nm	€620,53	0 Auf Lager	Qty
D300-04917	100 Nm	€630,19	0 Auf Lager	Qty
D300-04922	150 Nm	€661,79	0 Auf Lager	Qty
D300-04930	300 Nm	€671,74	0 Auf Lager	Qty
D300-04933	400 Nm	€848,09	0 Auf Lager	Qty
D300-04943	600 Nm	€718,82	0 Auf Lager	Qty
