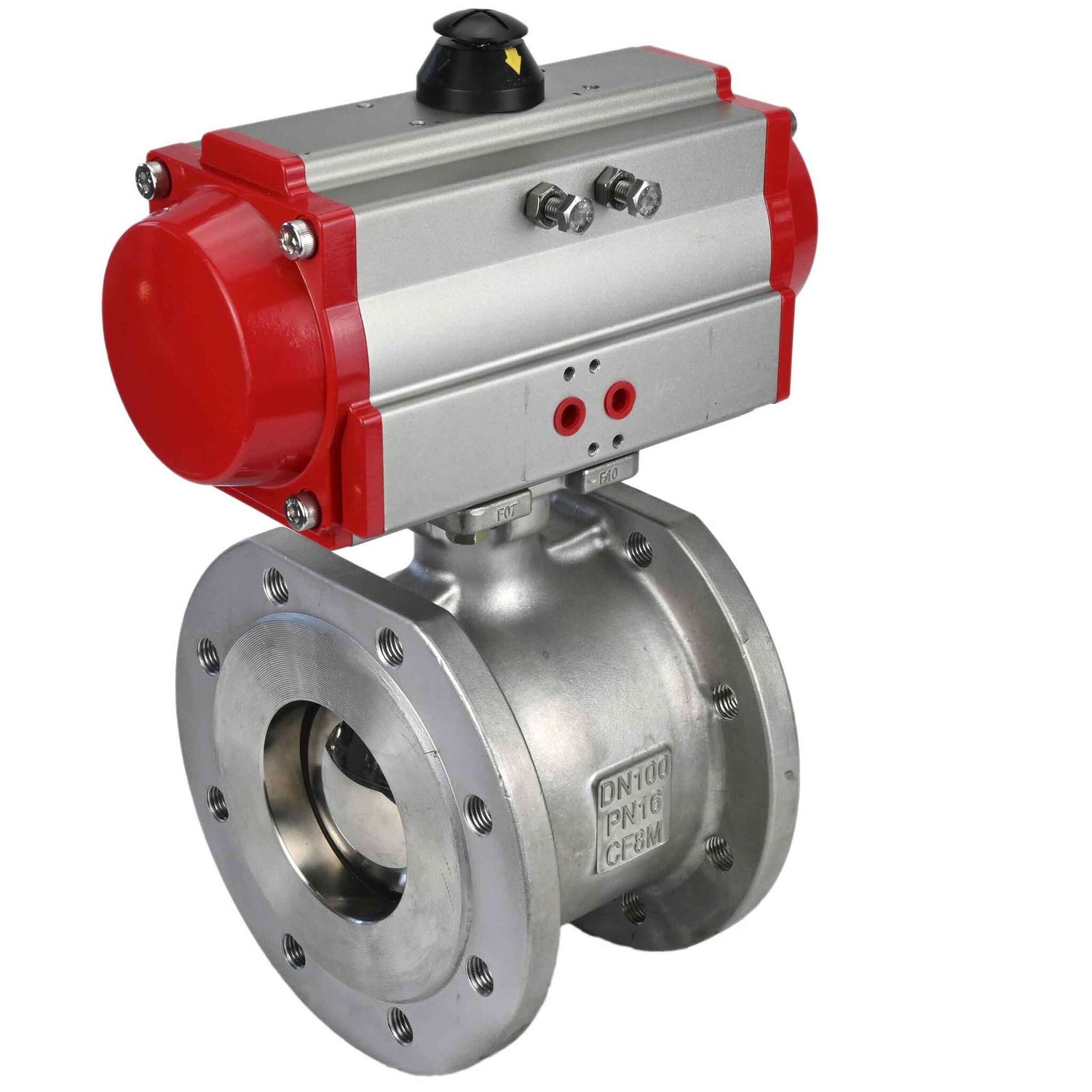

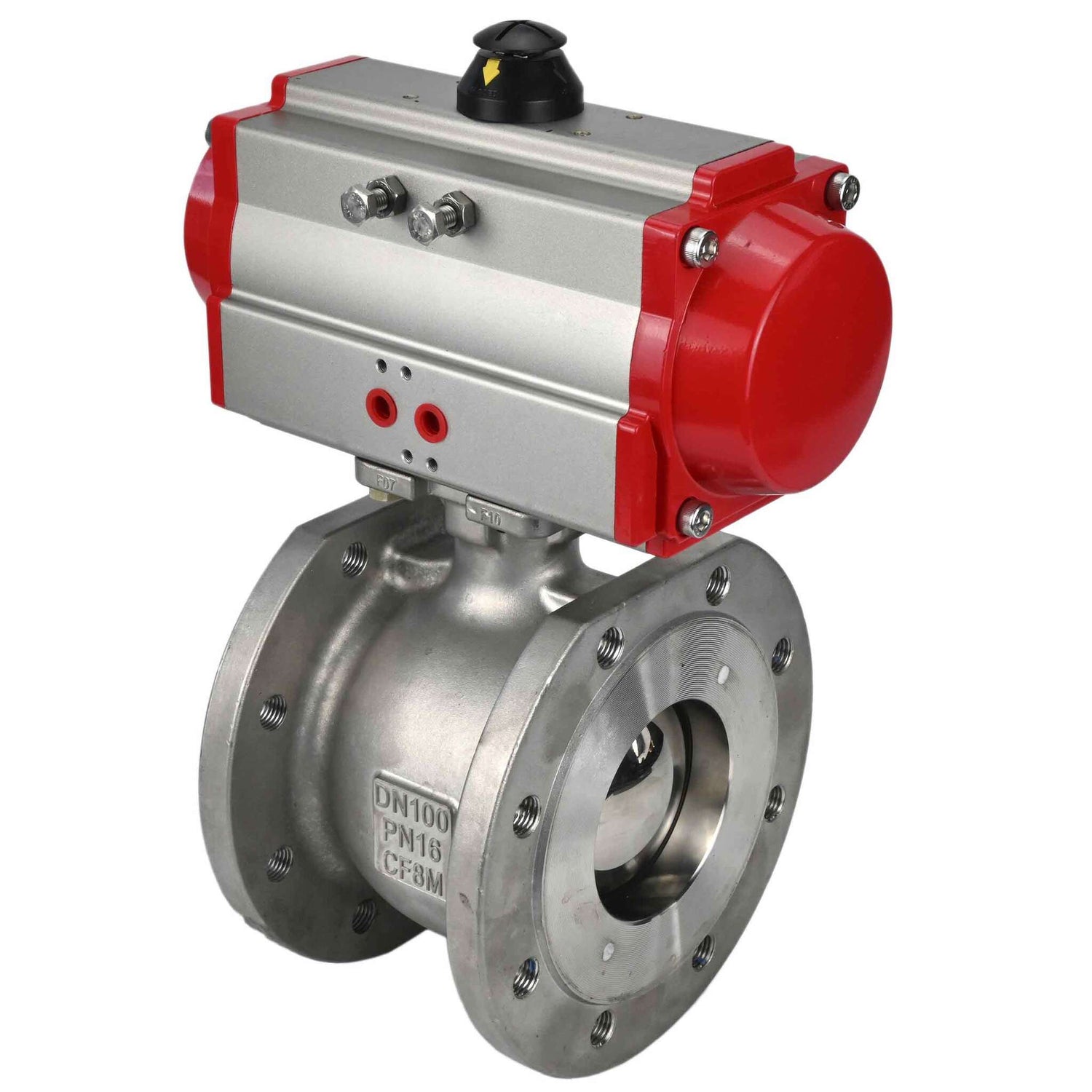

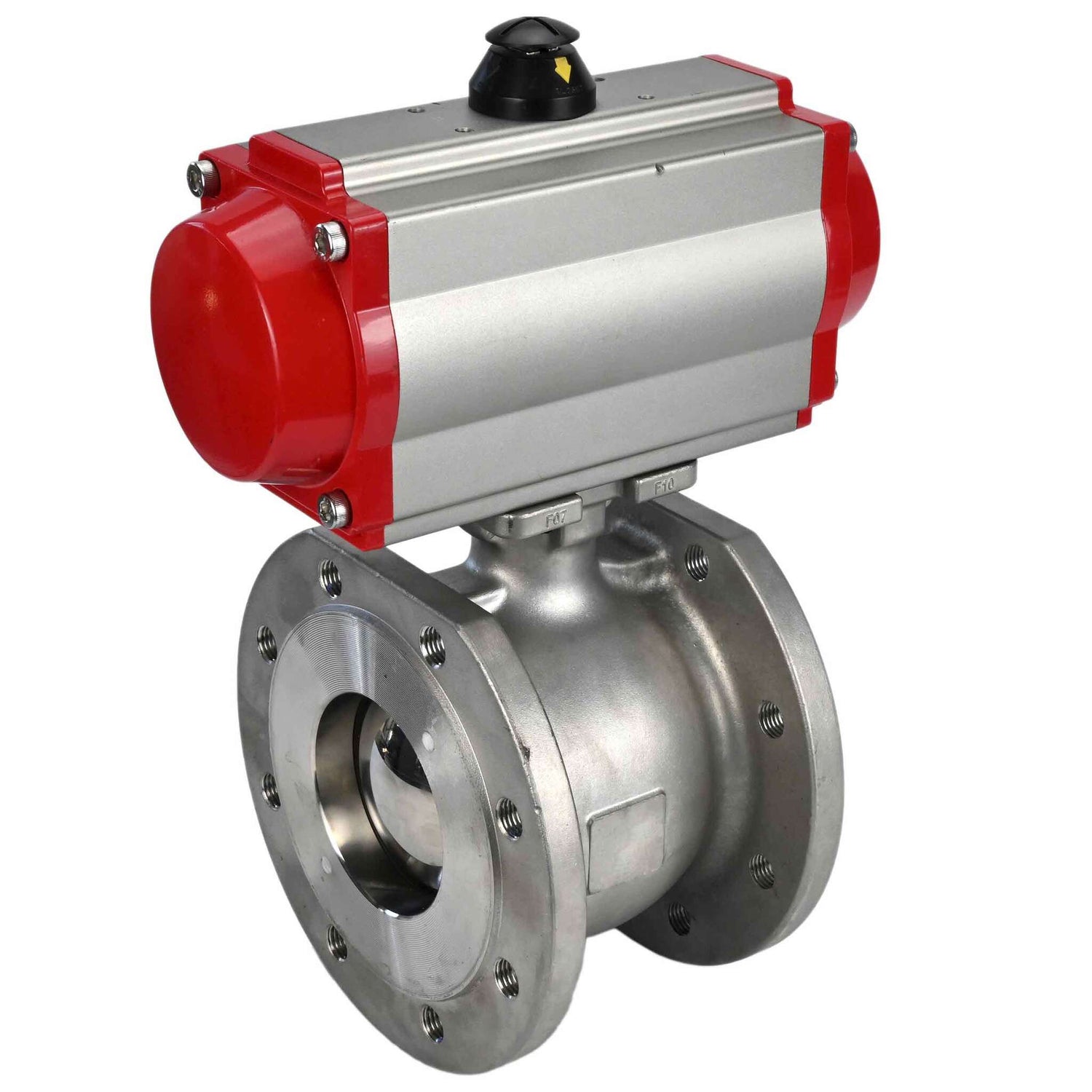

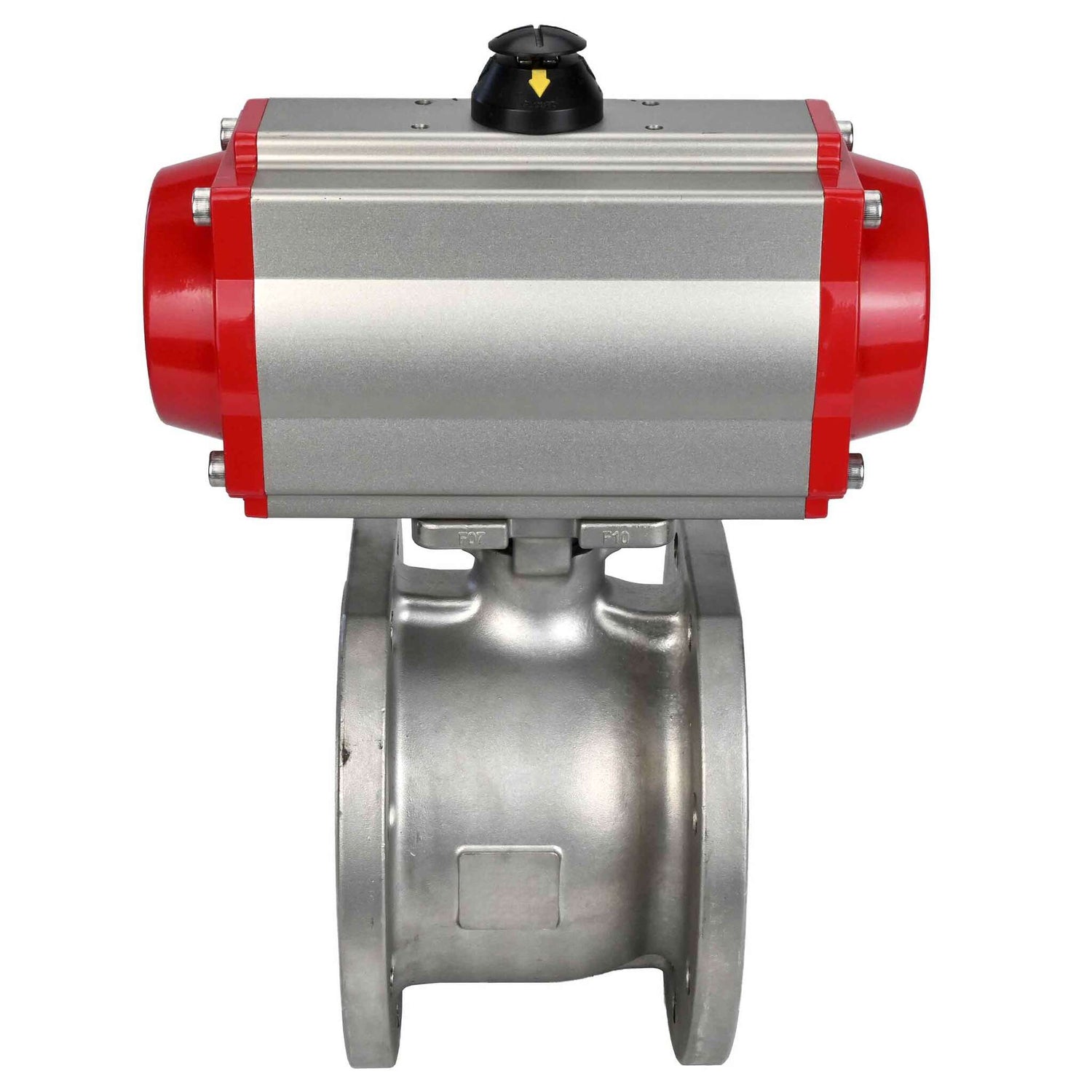

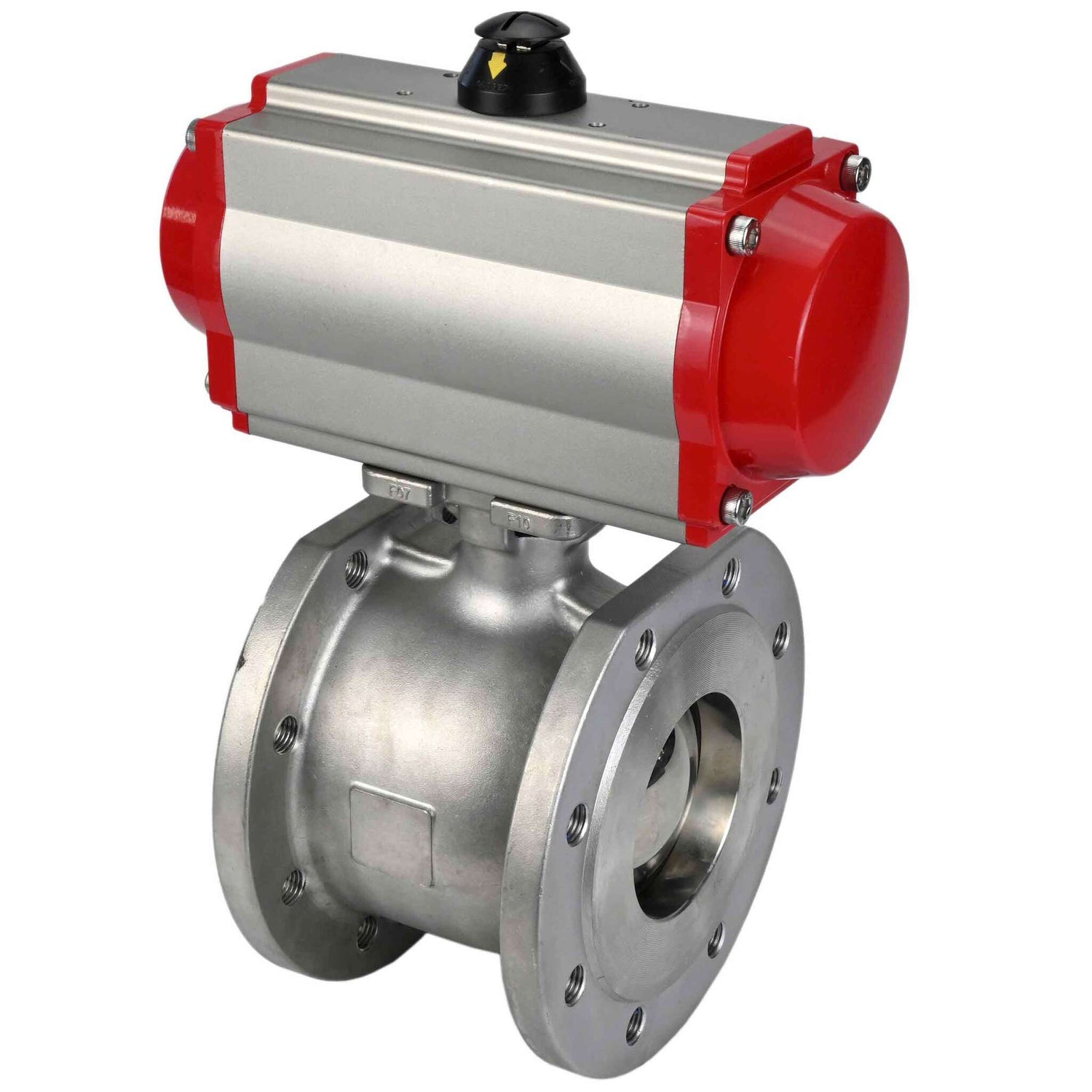

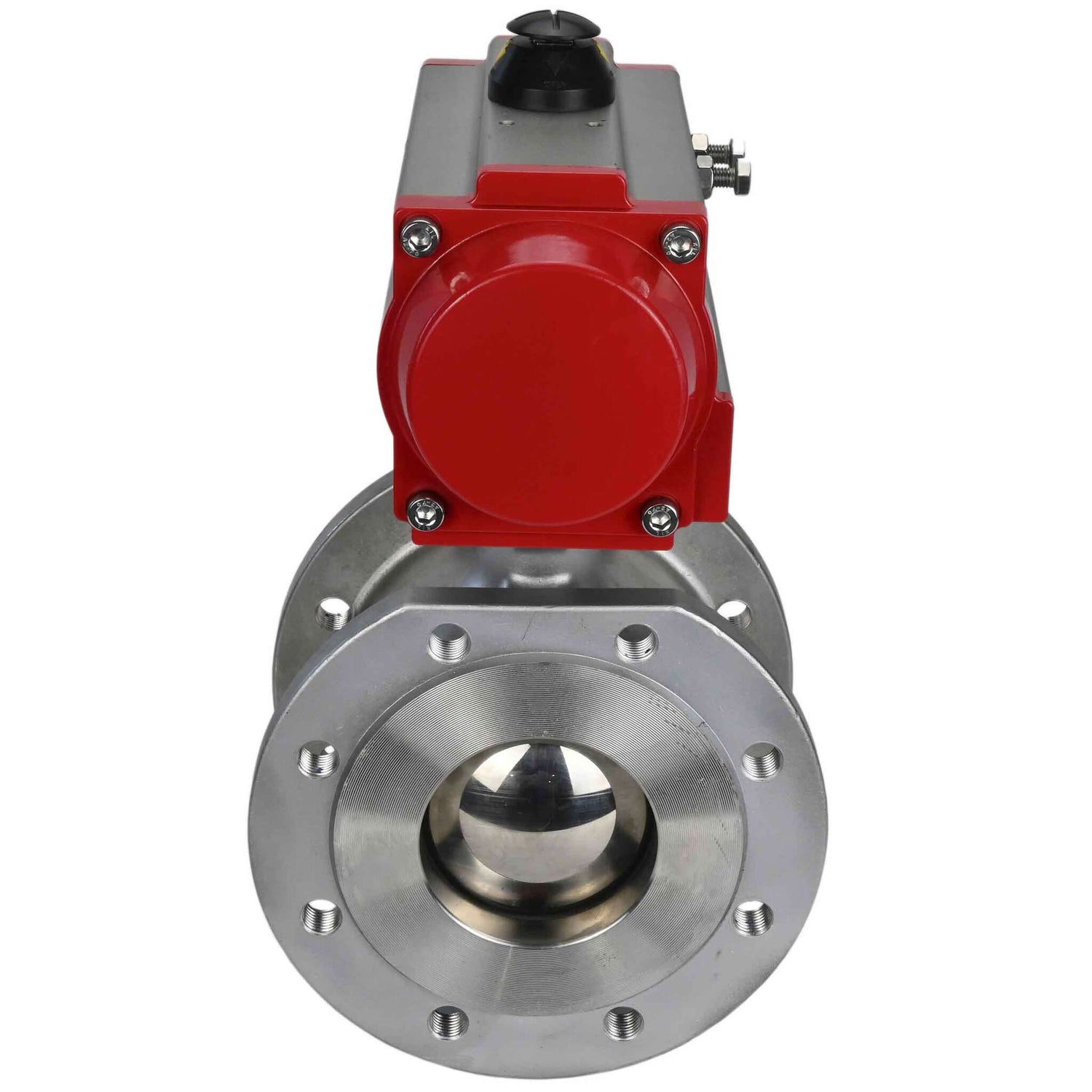

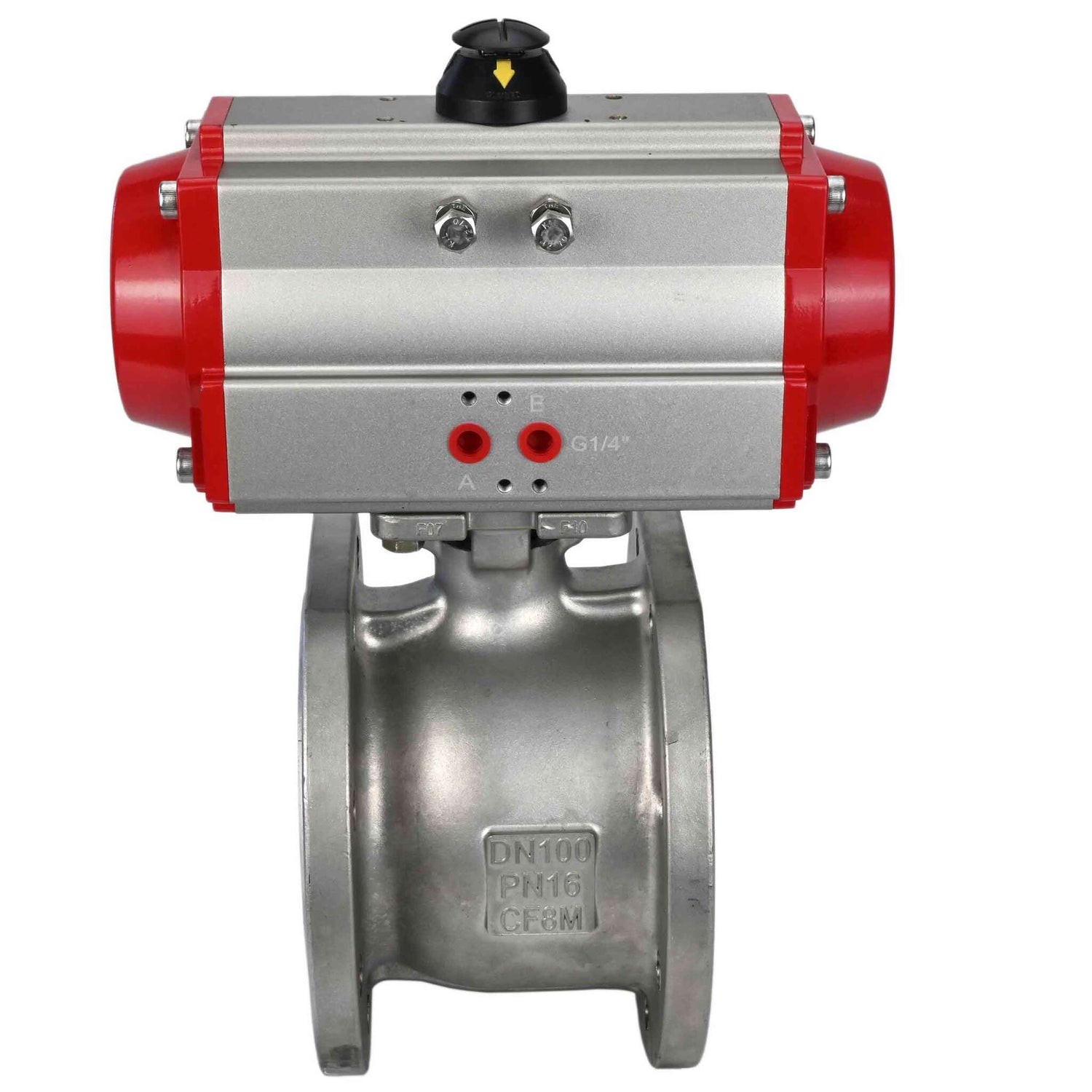

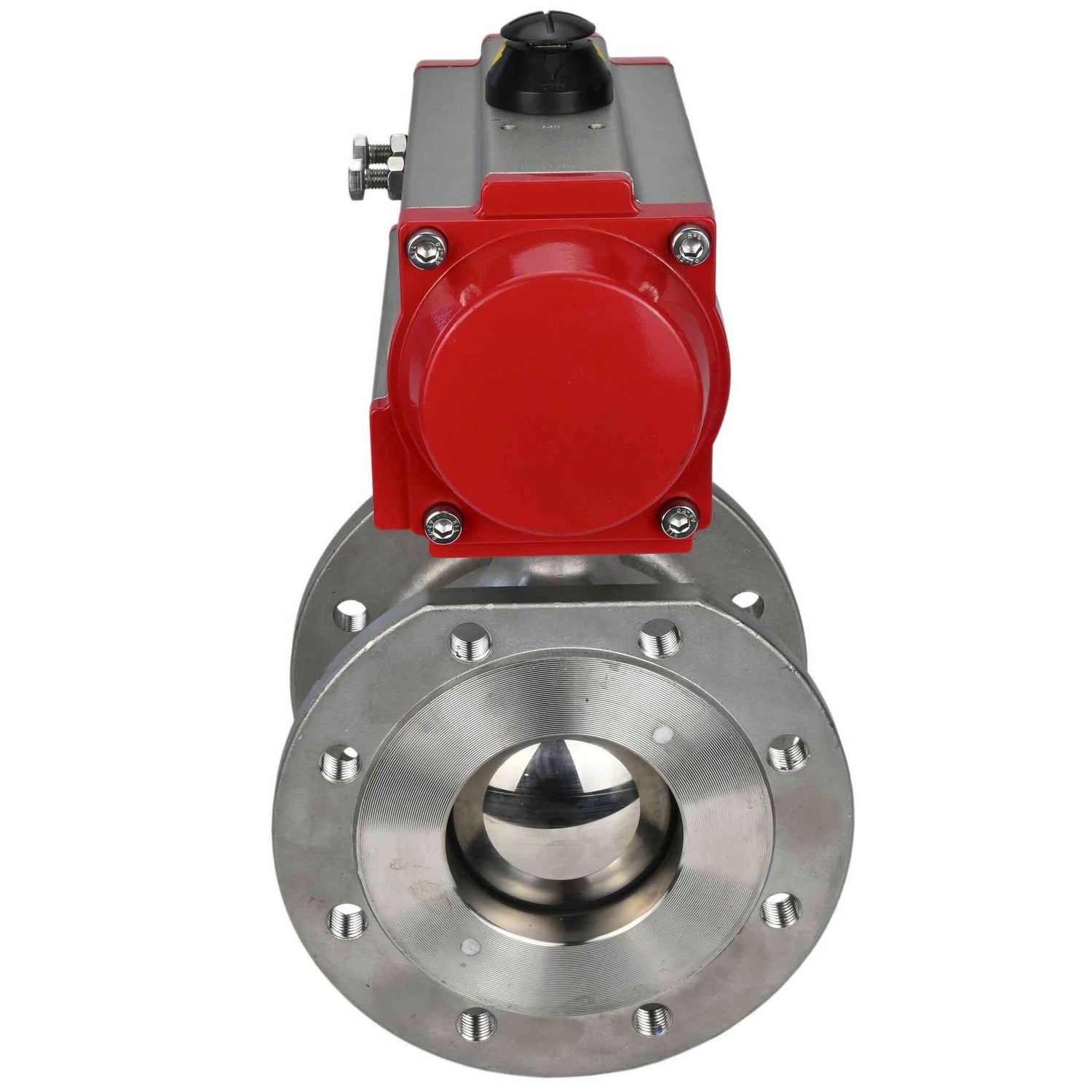

Edelstahl-Kugelhahn Elephant BV3232P-FP-Fb PSI232, Gehäusewerkstoff - Edelstahl AISI 316, Dichtung - PTFE, voller Durchgang, Kompaktflansch, pneumatischer Antrieb Elephant DA doppeltwirkend

Ein Kugelhahn aus Edelstahl ist ein zuverlässiges und vielseitiges Gerät zur Regelung des Durchflusses von Flüssigkeiten und Gasen in verschiedenen Industriezweigen. Er ist aus korrosionsbeständigem Edelstahl gefertigt, besitzt eine hohe Festigkeit und kann sowohl hohen Temperaturen als auch Drücken standhalten. Kugelhähne sind einfach zu bedienen, bieten eine sichere Abdichtung und minimieren das Risiko von Leckagen, was sie zu einer idealen Wahl für den Einsatz in der Öl- und Gasindustrie, in Wasseraufbereitungsanlagen, in der Lebensmittelindustrie und in anderen Bereichen macht, in denen ein zuverlässiges und langlebiges Ventil zur Regulierung von Stoffströmen benötigt wird.

Der Kugelhahn Elephant-BV3232P-FP-Fb-ISO-H PA-DA doppeltwirkender Kugelhahn DN32 Ru16 wird als Absperrarmatur in Wärmeversorgungsanlagen, Wasserversorgungsanlagen, in Dampf-, Brennstoff- und Pneumatikanlagen mit Druckluft und neutralen Gasen eingesetzt.

Der Einbau von Armaturen dieser Baureihe ist in Anlagen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die nicht aggressiv auf die Werkstoffe der Armatur wirken. Die Verwendung von Kugelhähnen als Regulierventile ist nicht zulässig.

Pneumatischer Stellantrieb Elephant PA-DA-065 ist ein doppelt wirkender Drehantrieb, der für die Automatisierung der Steuerung von Industriearmaturen entwickelt wurde. Er hat einen Einstellbereich von 5°, wenn die Armaturenspindel um 90° gedreht wird. Alle inneren und äußeren Teile des pneumatischen Stellantriebs sind mit einer Korrosionsschutzbeschichtung versehen. Das Gehäuse des pneumatischen Stellantriebs ist mit einem pneumatischen Verteiler ausgestattet und dient zur Richtungsänderung, zum Starten und Stoppen des Druckluftstroms im pneumatischen System in Abhängigkeit von der externen Steuerwirkung.

Parameter des Krans Elephant BV3232P-FP-Fb-ISO-H DN32 mit pneumatischem Antrieb Elephant PA-DA-065:

• Nenndurchmesser DN - 32 mm
• Nenndruck PN - 16 bar
• Dichtheitsklasse nach GOST 54808-2011 - „A“
• Gehäusematerial – Edelstahl AISI/SS 316/08Х17Н13М2
• Kugelmaterial – Edelstahl AISI/SS 316/08Х17Н13М2
• Dichtungstyp - PTFE
• Durchsatz, Kv - 102,8 m3/h
• Verbindung - Wafer
• Krangerätetyp - Zweiwege
• Ventilkugeldurchgang – voller Durchgang
• Steuerungsart – doppeltwirkender pneumatischer Antrieb
• Arbeitsumgebungstemperatur - von -20 bis +200
• Gewicht der Absperrventile für das Set - 3,5 kg
• Medium – Wasser, Luft, Dampf, Brauchwasser, Öl, Erdölprodukte
• Herkunftsland des Antriebs: China
• Anwendungsbereich - Wärmeversorgung
• Gewicht - 5,4 kg

Skizze des Kugelhahns Elephant BV3232P-FP-Fb-ISO-H DN32 mit pneumatischem Antrieb PA-DA-065

Gesamt- und Einbaumaße des Kugelhahns Elephant BV3232P-FP-Fb-ISO-H DN32 mit pneumatischem Antrieb PA-DA-065:

• L (Baulänge) - 54 mm
• N - ØМ - 4 x 16 mm
• D1 - 100 mm
• d - 32 mm
• D - 135 mm
• D2 - 78 mm
• T - 18 mm
• F - 2 mm
• E - 174 mm
• C - 115 mm

Werkstoffe der Teile für Kugelhahn Elephant BV3232P-FP-Fb-ISO-H DN32:

Parameter des pneumatischen Stellantriebs Elephant PA-DA-065:

• Art des pneumatischen Antriebs – doppeltwirkend
• Modell mit pneumatischem Antrieb – PA-DA-065
• Betriebsdruck des pneumatischen Antriebs - 6 bar
• Gehäuseschutzart - IP65
• Antriebsdrehwinkel - 90°
• Antriebsverstellbereich - 5°
• Schaftquadrat - 14x14
• Explosionsschutz – nein
• Herkunftsland des Antriebs: China
• Medium –
  Wasser, Luft, Dampf, Brauchwasser, Öl, Erdölprodukte

Skizze des pneumatischen Stellantriebs Elephant PA-DA-065
