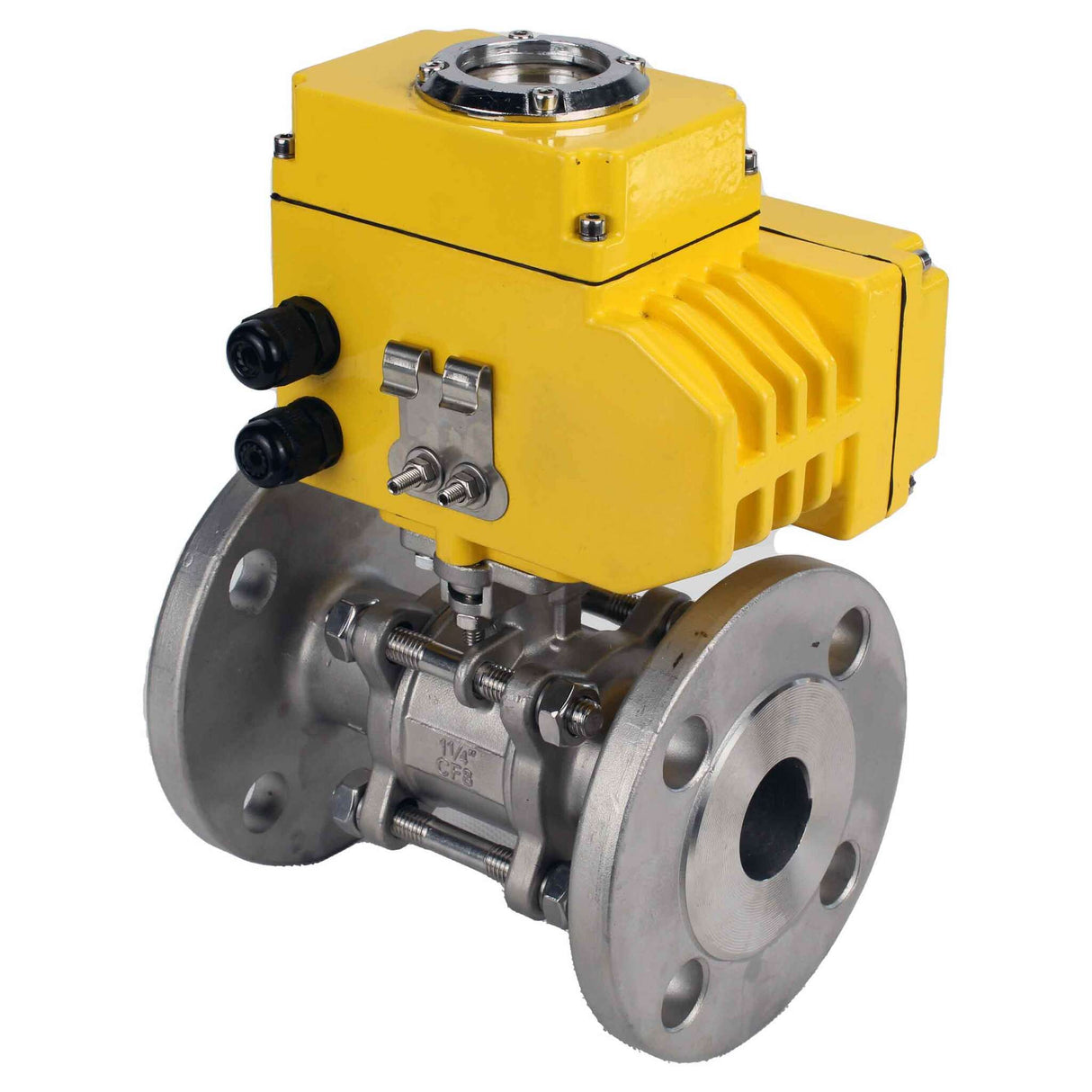

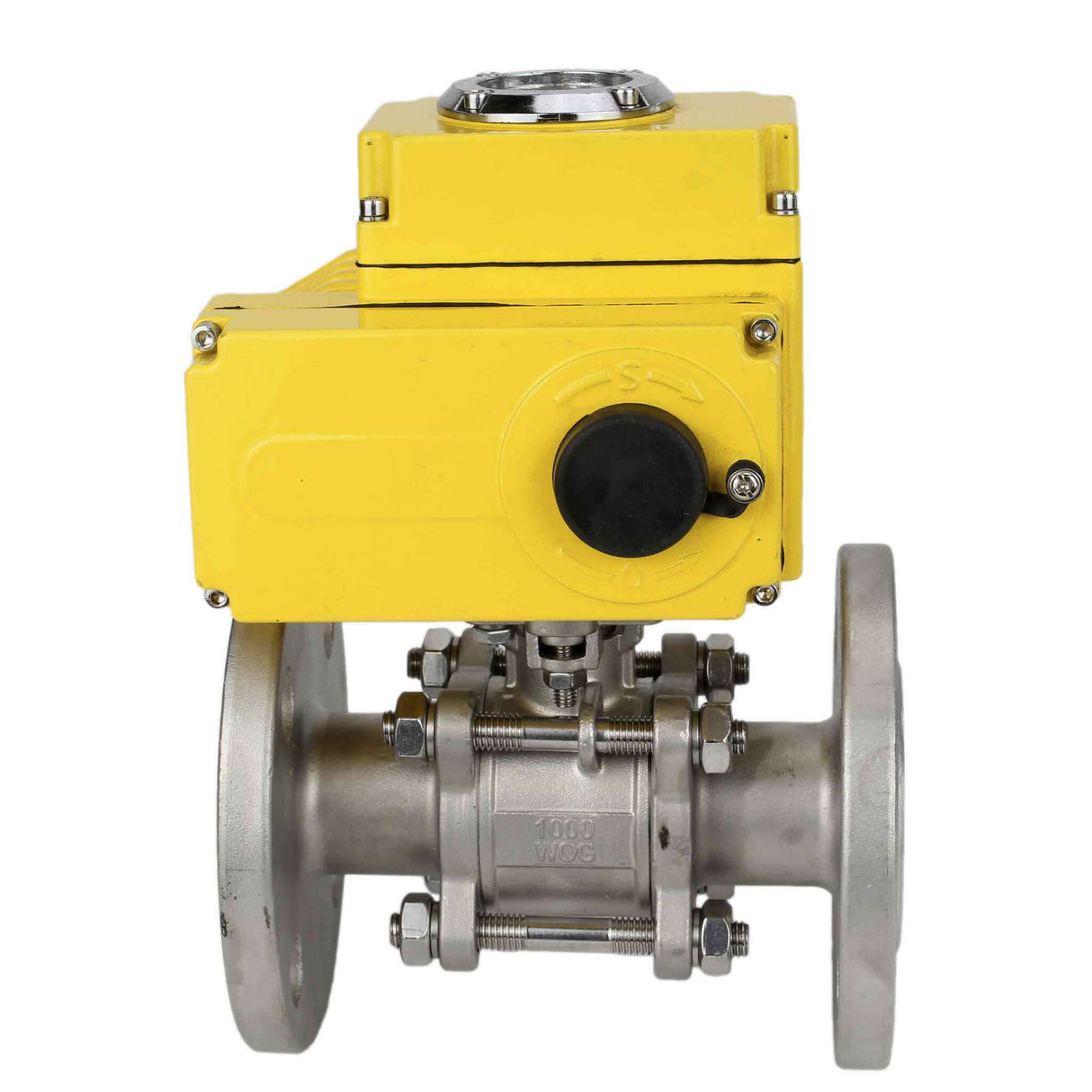

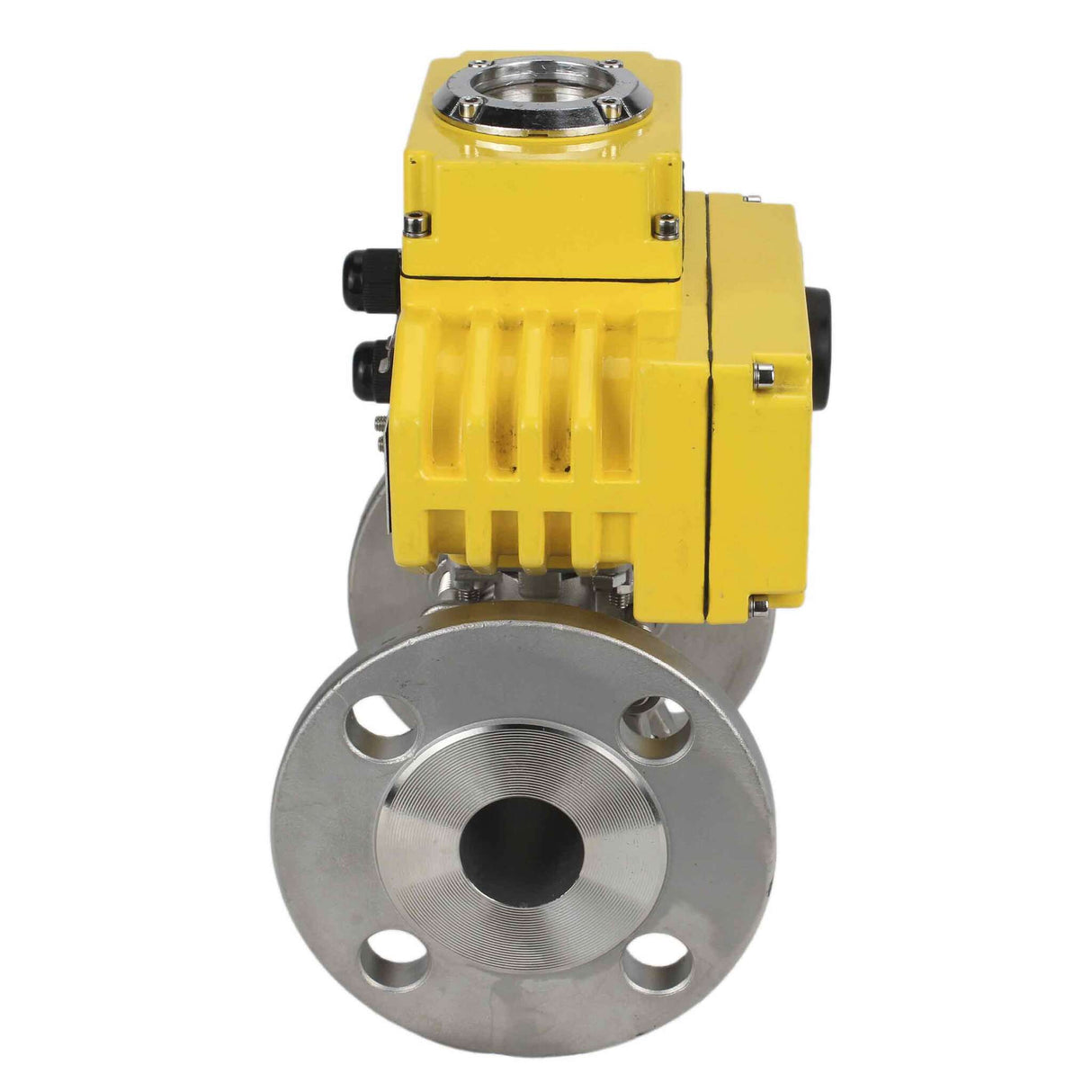

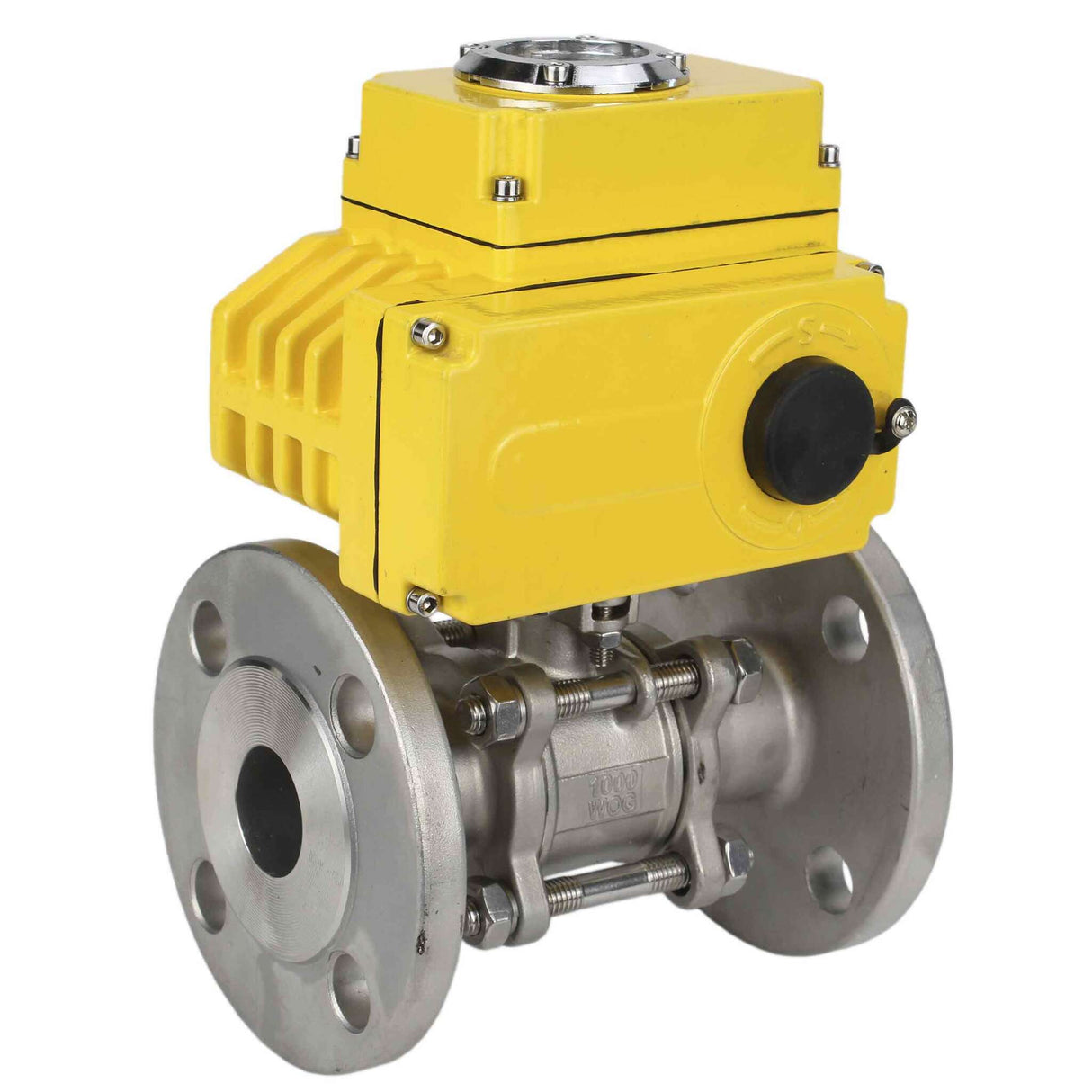

Edelstahl-Kugelhahn Elephant BVFPT-ISO.304.180 dreiteilig, Gehäusewerkstoff - Edelstahl SS304, Dichtung - PTFE, geflanscht, voller Durchgang, Elektroantrieb Elephant-003 220 V

Ein Kugelhahn aus Edelstahl ist ein zuverlässiges und vielseitiges Gerät zur Regelung des Durchflusses von Flüssigkeiten und Gasen in verschiedenen Industriezweigen. Er ist aus korrosionsbeständigem Edelstahl gefertigt, besitzt eine hohe Festigkeit und kann sowohl hohen Temperaturen als auch Drücken standhalten. Kugelhähne sind einfach zu bedienen, bieten eine sichere Abdichtung und minimieren das Risiko von Leckagen, was sie zu einer idealen Wahl für den Einsatz in der Öl- und Gasindustrie, in Wasseraufbereitungsanlagen, in der Lebensmittelindustrie und in anderen Bereichen macht, in denen ein zuverlässiges und langlebiges Ventil zur Regulierung von Stoffströmen benötigt wird.

Der Kugelhahn Elephant wird als Absperrventil in Wärme- und Wasserversorgungssystemen, in Dampf-, Kraftstoff- und Pneumatiksystemen mit Druckluft und neutralen Gasen eingesetzt. Der Einbau von Ventilen dieser Baureihe ist in Anlagen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die nicht aggressiv gegenüber den Ventilwerkstoffen sind.

Parameter des dreiteiligen Kugelhahns Elephant BV3131P(3pc)-FP-F-ISO-H QT-N-EM-O1-220VAC-U1 DN15 mit QT-N-EM-O1-220VAC-U1 Antrieb:

• Nenndurchmesser DN - 15 mm
• Nenndruck PN - 40 bar
• Dichtheitsklasse nach GOST 54808-2011 - „A“
• Gehäusematerial – Edelstahl AISI/SS 304/08Х18Н10
• Typ des ISO-Flanschs der Fittings – F03, F04
• Größe der Verstärkungswelle (quadratisch) - 9x9 mm
• Kugelmaterial - Edelstahl AISI/SS 304/08Х18Н10
• Dichtungstyp - PTFE
• Anschluss - Flansch
• Krangerätetyp - Zweiwege
• Ventilkugeldurchgang – voller Durchgang
• Wasserhahn - nein
• Steuerungstyp: Elektrisch angetrieben
• Arbeitsumgebungstemperatur: -20 bis 180 °C
• Medium – Wasser, Dampf, Ölprodukte, flüssige Medien, neutrale Medien, gasförmige Medien
• Herkunftsland des Antriebs: China
• Anwendungsbereich - Wasserversorgung, Wärmeversorgung, Pneumatiksysteme
• Gewicht der Absperrventile - 2,08 kg
• Antriebsgewicht - 2,1 kg
• Gesamtgewicht - 4,18 kg

Skizze des Kugelhahns Elephant BV3131P(3pc)-FP-F-ISO-H QT-N-EM-O1-220VAC-U1

Materialien der Teile für Kugelhahn Elephant dreiteilig BV3131P(3pc)-FP-F-ISO-H QT-N-EM-O1-220VAC-U1 DN15 mit QT-N-EM-O1-220VAC-U1 Antrieb:

Skizze des Kugelhahns Elephant BV3131P(3pc)-FP-F-ISO-H QT-N-EM-O1-220VAC-U1

Gesamt- und Einbaumaße des dreiteiligen Kugelhahns Elephant BV3131P(3pc)-FP-F-ISO-H QT-N-EM-O1-220VAC-U1 DN15 mit QT-N-EM-O1-220VAC-U1 fahren:

• DN - 15 mm
• D - 95 mm
• d - 15 mm
• L±1,5 - 130 mm (Baulänge)
• L1 - 123 mm
• H - 113 mm

Eigenschaften des Elektroantriebs QT-N-EM-O1-220VAC-U1

• Elektrischer Antriebstyp – Vierteldrehung
• Antriebsdrehmoment - 30 Nm
• Versorgungsspannung - 220 V
• Versorgungsspannung der Endschalter - 220 V
• Nennstromverbrauch - 0,15 A
• Öffnungs-/Schließzykluszeit: 20 Sekunden.
• Gehäuseschutzart - IP67
• Verfügbarkeit der Handhilfsbetätigung – Sechskant
• Explosionsschutz des Gehäuses - nein
• Länge des Elektroantriebs - 123 mm
• Breite des Elektroantriebs - 123 mm
• Höhe des Elektroantriebs - 113 mm
• Herkunftsland - China
• Antrieb ISO-Flanschtyp - F03, F05
• Stabgröße, mm - 11x11
