Elephant  |  SKU: D160-37468

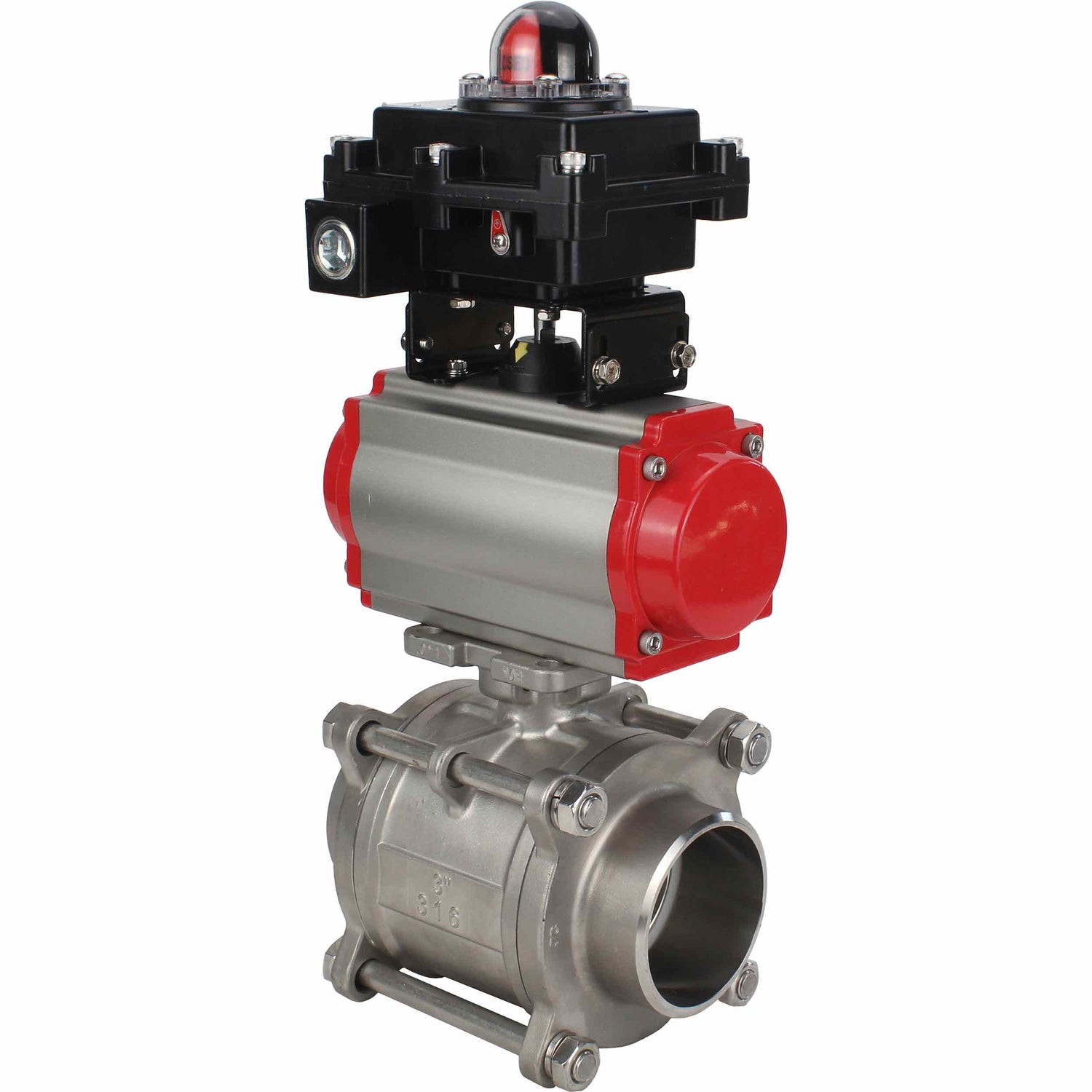

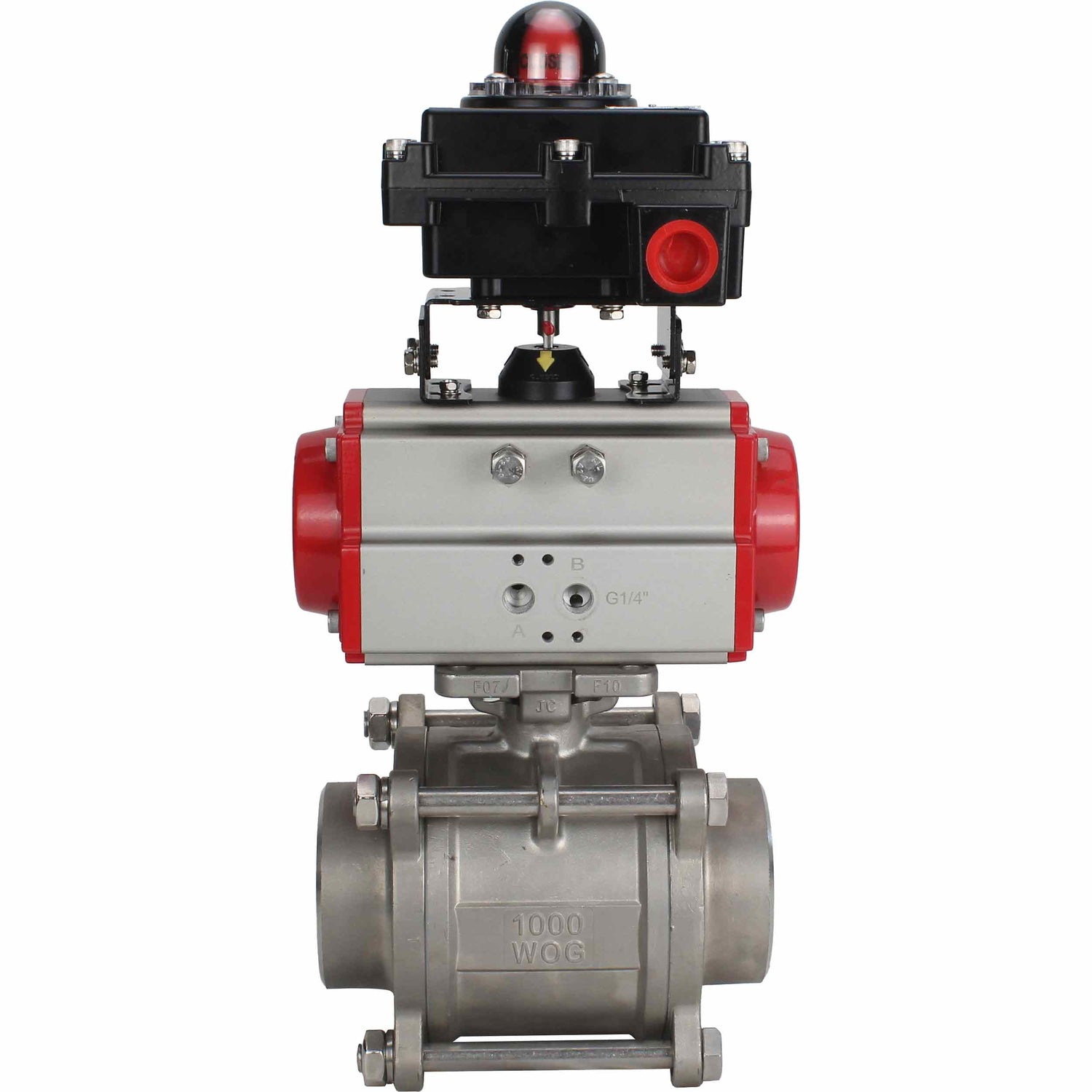

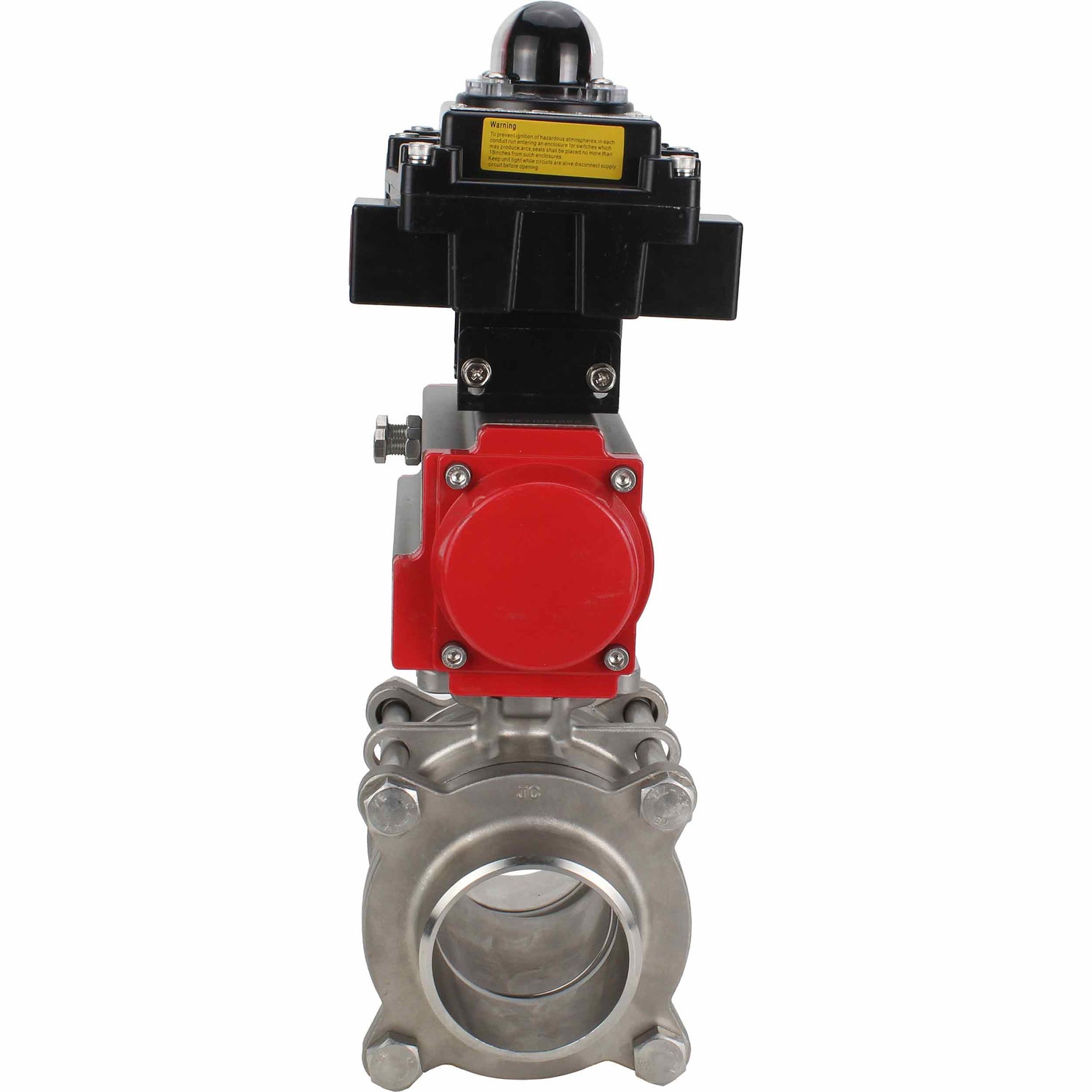

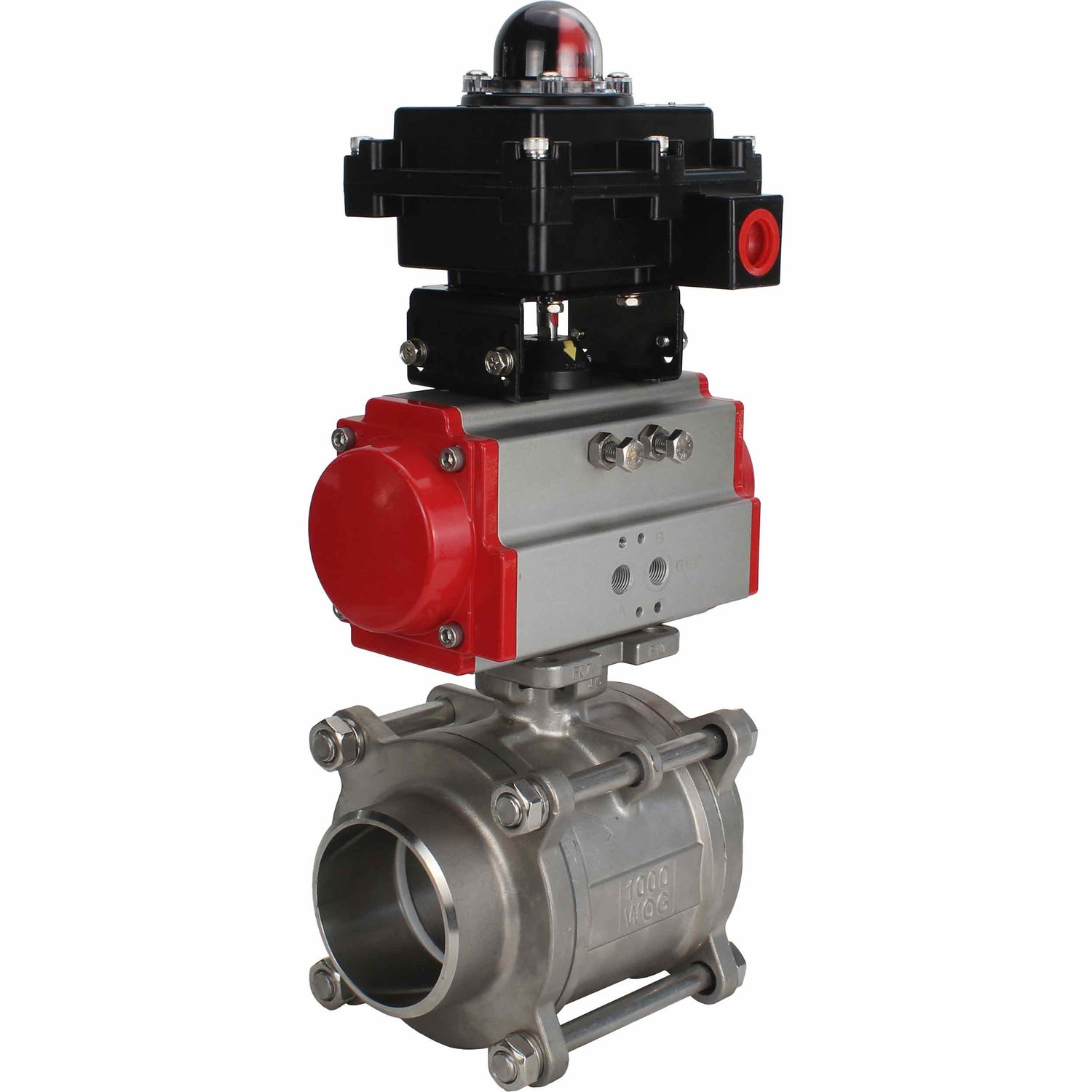

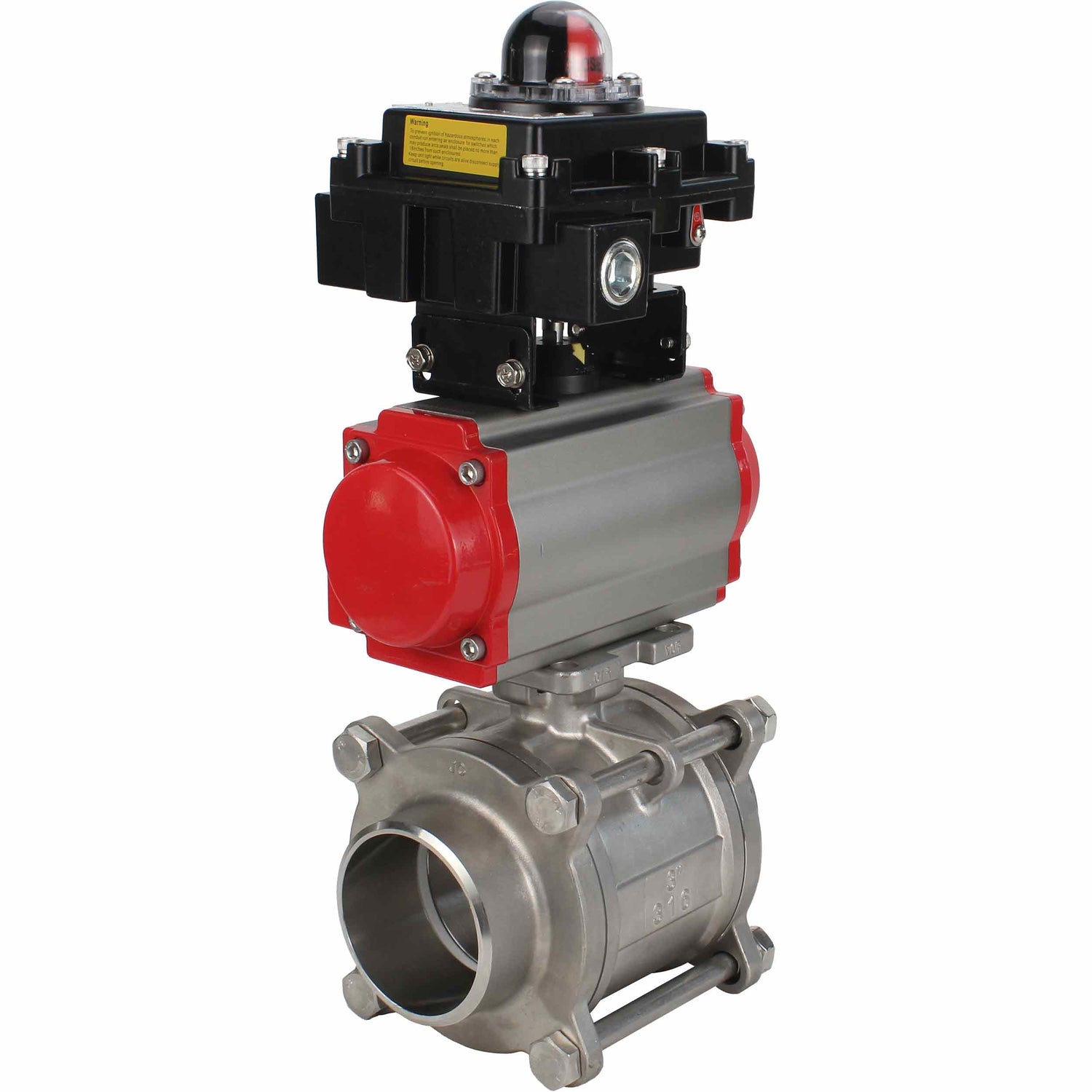

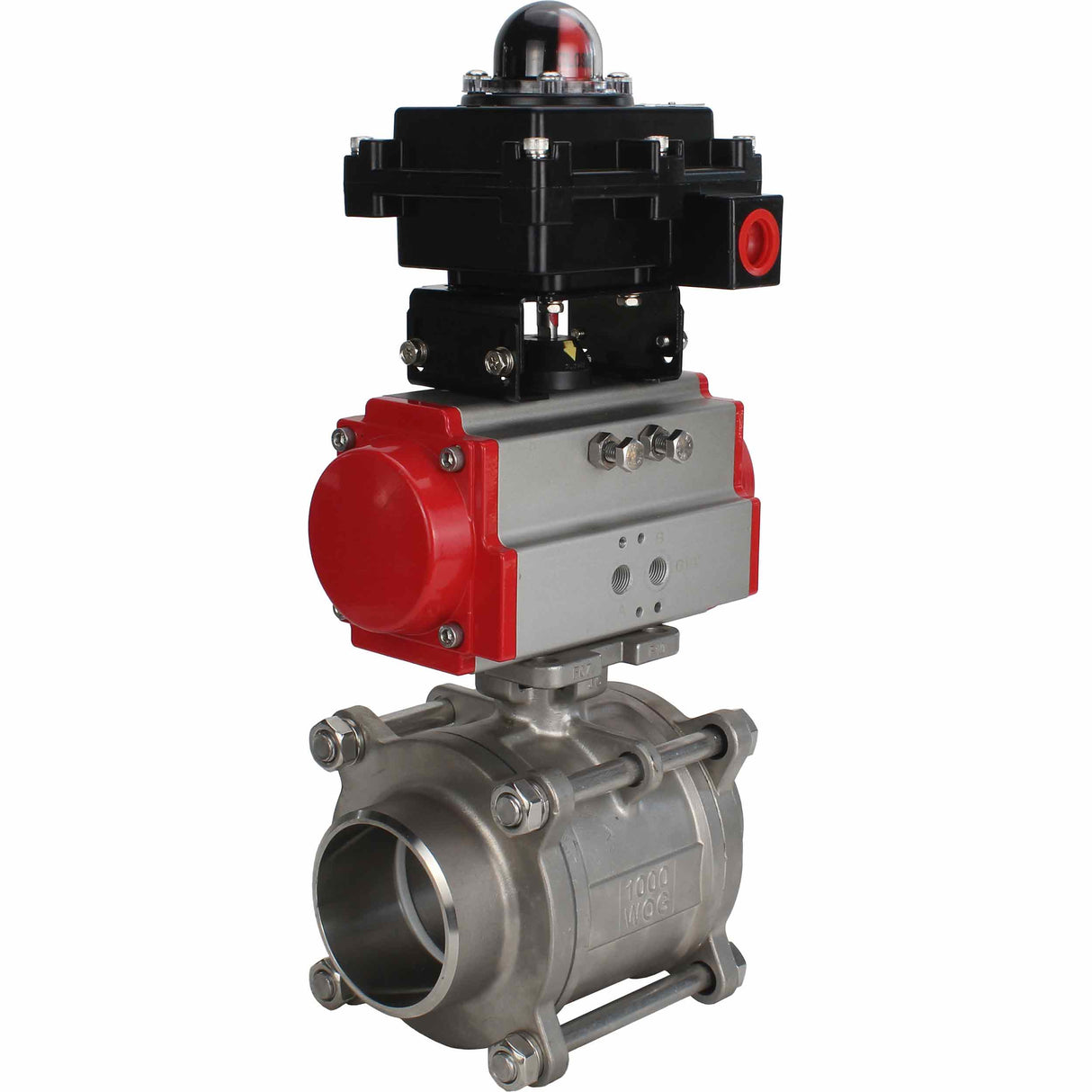

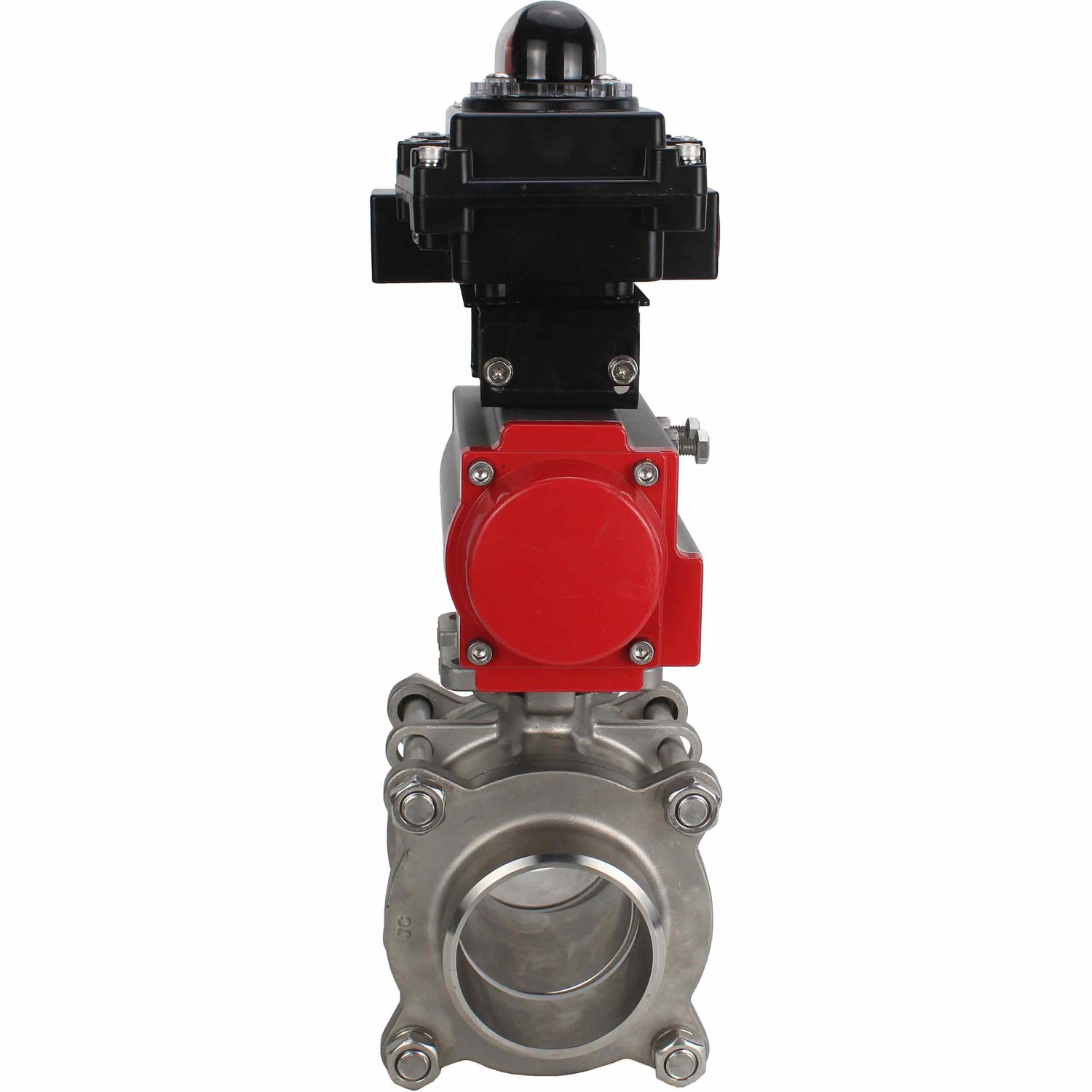

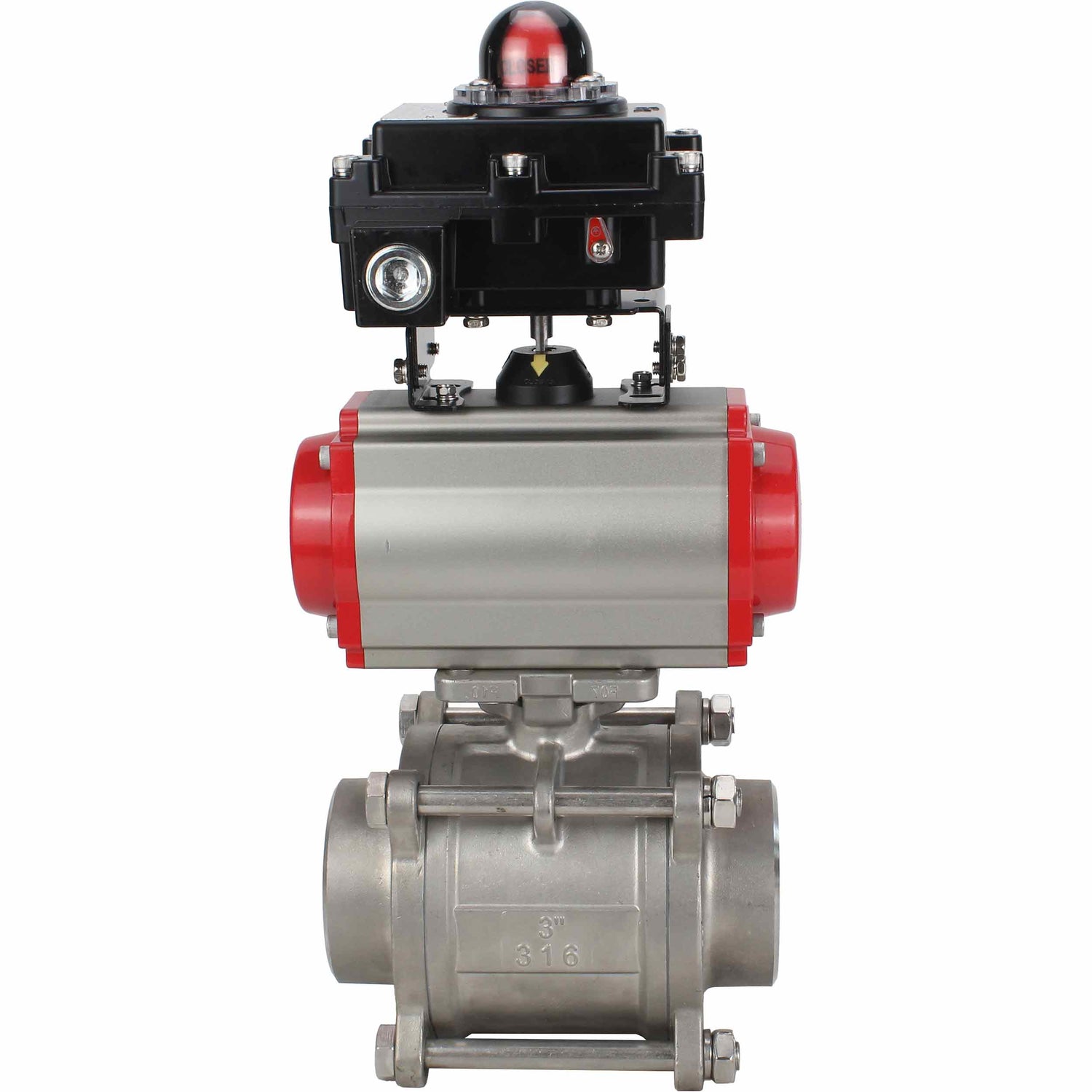

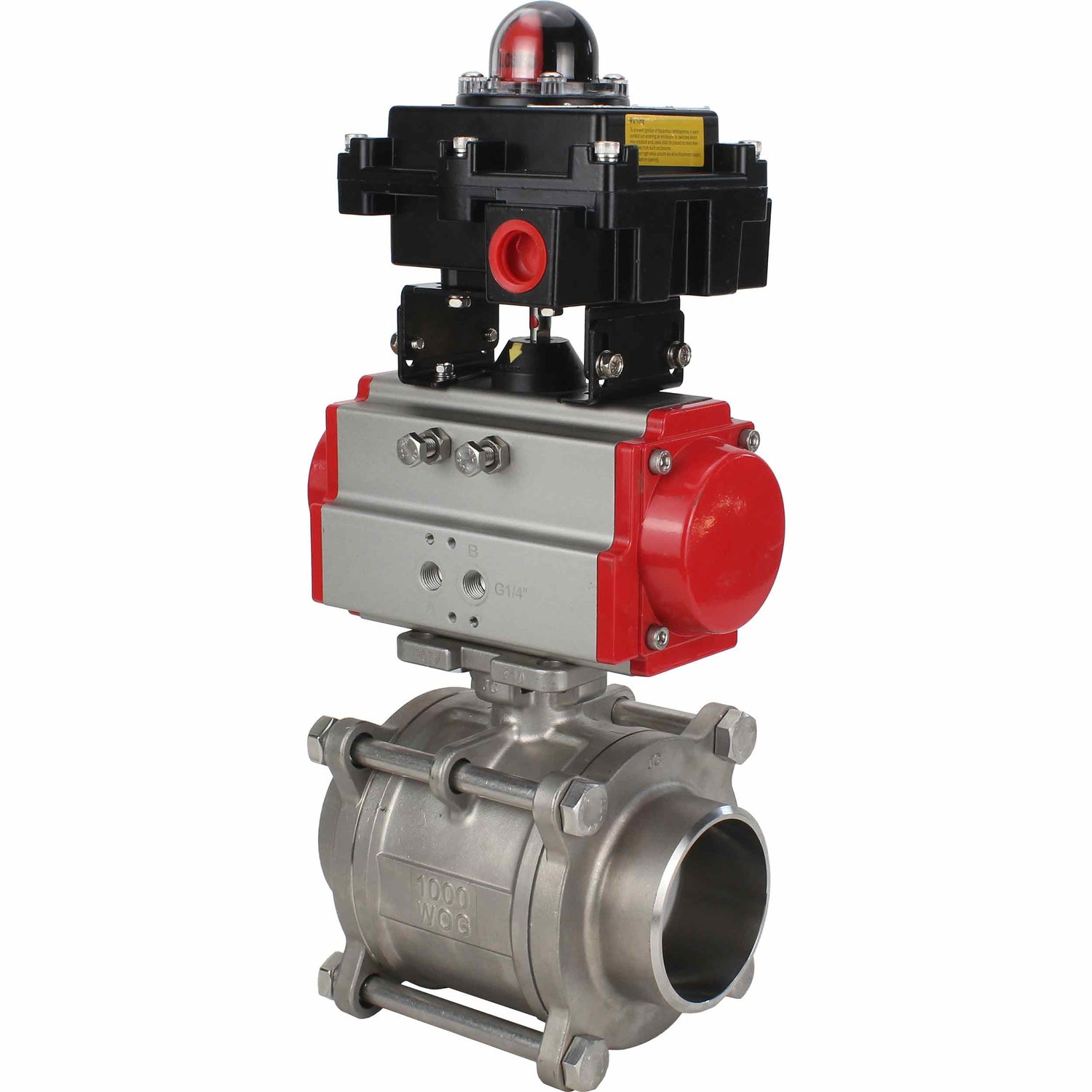

Edelstahl-Kugelhahn Elephant BVPP 316.200-ISO PSI914 SS316 mit vollem Durchgang, zum Schweißen, Gehäusematerial - Edelstahl, pneumatischer Antrieb Elephant SA, Endschalterblock APL-410N EX

€240,38
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Ein Kugelhahn aus Edelstahl ist ein zuverlässiges und vielseitiges Gerät zur Regelung des Durchflusses von Flüssigkeiten und Gasen in verschiedenen Industriezweigen. Er ist aus korrosionsbeständigem Edelstahl gefertigt, besitzt eine hohe Festigkeit und kann sowohl hohen Temperaturen als auch Drücken standhalten. Kugelhähne sind einfach zu bedienen, bieten eine sichere Abdichtung und minimieren das Risiko von Leckagen, was sie zu einer idealen Wahl für den Einsatz in der Öl- und Gasindustrie, in Wasseraufbereitungsanlagen, in der Lebensmittelindustrie und in anderen Bereichen macht, in denen ein zuverlässiges und langlebiges Ventil zur Regulierung von Stoffströmen benötigt wird.





Technische Merkmale der Kugelhähne Elephant BV3232P(3pc)-FP-W-ISO-H Ru63/40/25 PA-SA APL-410N Ex RU

Nenndurchmesser DN, mm 10-100
Arbeitsdruck PN, bar 63
Arbeitsumgebungstemperatur t, ⁰C -20 bis +200
Arbeitsumgebung Wasser, Dampf, Ölprodukte und andere flüssige oder gasförmige Medien, die gegenüber den Ventilwerkstoffen neutral sind
Pipeline-Anschluss Schweißen/Schweißen
Flusstyp volle Bohrung
Dichtheitsklasse des Kugelhahns „A“ gemäß GOST 9544-2015
Kontrolltyp Handbuch (Griff)
Zusatz Einbau von elektrischem oder pneumatischem Antrieb möglich (ISO 5211-2001)



Werkstoffskizze Kugelhahn Elephant BV3232P(3Stk)-FP-W-ISO-H RU63/40/25 PA-SA APL-410N Ex RU



Werkstoffe der Teile des Kugelhahns Elephant BV3232P(3pc)-FP-W-ISO-H Rou63/40/25 PA-SA APL-410N Ex Roux

NEIN. Teilename Material Menge
1 Rahmen SS316 1
2 Bolzenball S304/S316 1
3 Bolzen S201/S304 4~6
4 schrauben S201/S304 4~6
5 Siegel PTFE 1
6 Aktie SS304/SS316 1
7 Öldichtung S201/S304 1
8 O-Ring VITON 1
9 Deckel WCB/CF8/CF8M 2
10 Sattelringe PPL 2
11 Anlaufscheibe PTFE 1



Technische Daten der pneumatischen Antriebe

Design Mit Rückholfedern
Nenndruck PN, bar 12
Arbeitsdruck, bar 2…8
Arbeitsumgebung Gefilterte Druckluft oder nicht aggressive Gase, Öle
Maximaler Partikeldurchmesser weniger als 30 µm2
Betriebstemperatur t, ⁰C • von –20 bis +80 • von –40 bis +80 (Niedertemperaturversion) • von –20 bis +160 (trockene Luft)
Einstellbereich ±5° für Drehung um 0° und 90°
Manuelle Vervielfältigung Es gibt
Positionsanzeige offen/geschlossen
Betriebsumgebung drinnen und draußen. (Alle Innen- und Außenteile sind mit einer Korrosionsschutzbeschichtung versehen)



Technische Daten der pneumatischen Antriebe







Materialien für pneumatische Antriebsteile

№ Name Material
1 Rahmen extrudiertes Aluminium
2 Seitliche Stecker Aluminiumguss
3 Gang Edelstahl Stahl
4 Kolben Stahl/Aluminium
5 Stubs Edelstahl Stahl
6 Kolbenring NBR
7 Federn Federstahl
8 Kolbenlager technischer Kunststoff
9 Kolbenring NBR
10 Stub NBR
11 Druckring technischer Kunststoff
12 Ring technischer Kunststoff
13 Waschmaschine Edelstahl Stahl
14 Federklemme Edelstahl Stahl
15 Indikator Plastik
16 Blinkergehäuse Plastik
17 Lager technischer Kunststoff
18 Nocken Stahl
19 Lager NBR
20 Lager technischer Kunststoff
21 Lager technischer Kunststoff
22 O-Ring NBR
23 O-Ring NBR
24 Lager Edelstahl Stahl
25 Einstellmutter Edelstahl Stahl
26 Einstellschraube Edelstahl Stahl
27 Ärmel Aluminium



Technische Merkmale der Endschaltereinheit APL-410N EX

Rumpf Allwetter-IP65 explosionsgeschützt Exd IIB T6
Kabeleinführungen 2 x NPT1/2 Zoll
Klemmenblöcke 8 Punkte (0,05 – 2,5) mm2
Positionsanzeige 0 - 90° (freie Drehung um 90°) GESCHLOSSEN - rot; OFFEN – gelb
Schalter/Sensoren zwei mechanische Schalter, zwei Näherungssensoren
Nennspannung, V 250
Zulässige Umgebungstemperatur, °C von -25 bis +80
Lebensdauer, Jahre 10



Werkstoffe der Endschaltereinheit APL-410N EX:

Name Materialien
Gehäusedeckel und Gehäuse Aluminium-Druckguss
Welle rostfreier Stahl
Blinkerabdeckung Polycarbonat
Nocken Polycarbonat
Frühling Edelstahl Stahl
Schrauben des Gehäusedeckels Edelstahl Stahl
O-Ring NBR
Ärmel Bronze
O-Ring (Welle) Edelstahl Stahl
Erdungsklemme Edelstahl Stahl
Indikator ABS-Kunststoff/Polycarbonat
Halterung Edelstahl Stahl

Spezifikation
  • Herkunftsland
    China
  • Portöffnung
    Voller Hafen
  • Konfiguration
    Zwei-Wege
  • Körpermaterial
    Rostfreier Stahl AISI 316
  • Materialkugeldichtung
    PTFE
  • Maximal zulässige Temperatur
    200 °C
  • Verbindungstyp
    Zum Schweißen
  • Steuerungstyp
    Pneumatischer Antrieb
  • Betriebsumgebung
    Wasser, Luft, Ölprodukte
  • Anwendungen
    Wärmeversorgung
  • Ventilrückmeldung
    Nein
  • Explosionsgeschützt
    Ja
  • Drehmoment
    8 Nm
  • Pneumatischer Antrieb
    Ja
  • Endschalter
    Ja

Bewertungen (0)

Dokumentation
nullLimit switch ELEPHANT APL-410N EX explosion-proof
nullData sheet for limit switch unit Elephant APL-410N EX
nullBall valve ELEPHANT BV3232P 3pc -FP-F-ISO-H

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D160-37468DN1063 bar €240,38 Ausverkauft
    D160-37467DN1563 bar €240,32 Ausverkauft
    D160-37466DN2063 bar €251,07 Ausverkauft
    D160-37465DN2563 bar €260,01 Ausverkauft
    D160-37462DN5063 bar €529,54 0 Auf Lager
    D160-37460DN8063 bar €718,71 Ausverkauft
    D160-37459DN10063 bar €1.103,87 Ausverkauft
    D160-37463DN4063 bar €369,52 Ausverkauft
    D160-37461DN6563 bar €586,86 Ausverkauft
    D160-37464DN3263 bar €291,38 Ausverkauft
