Elephant  |  SKU: D160-22756

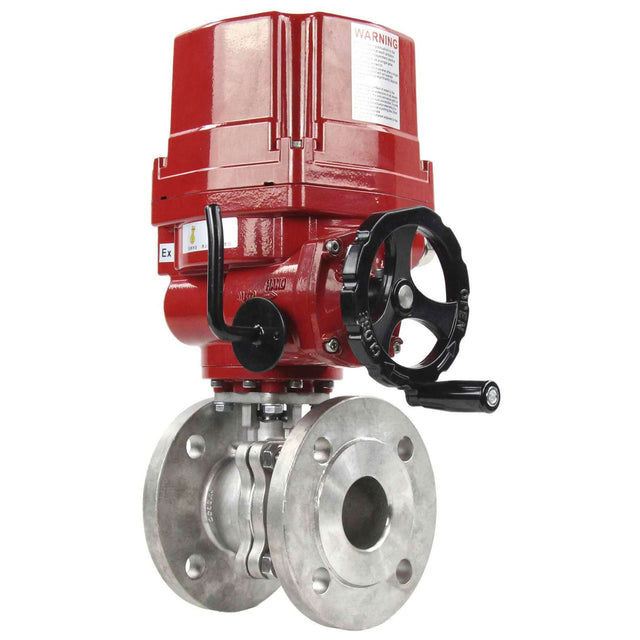

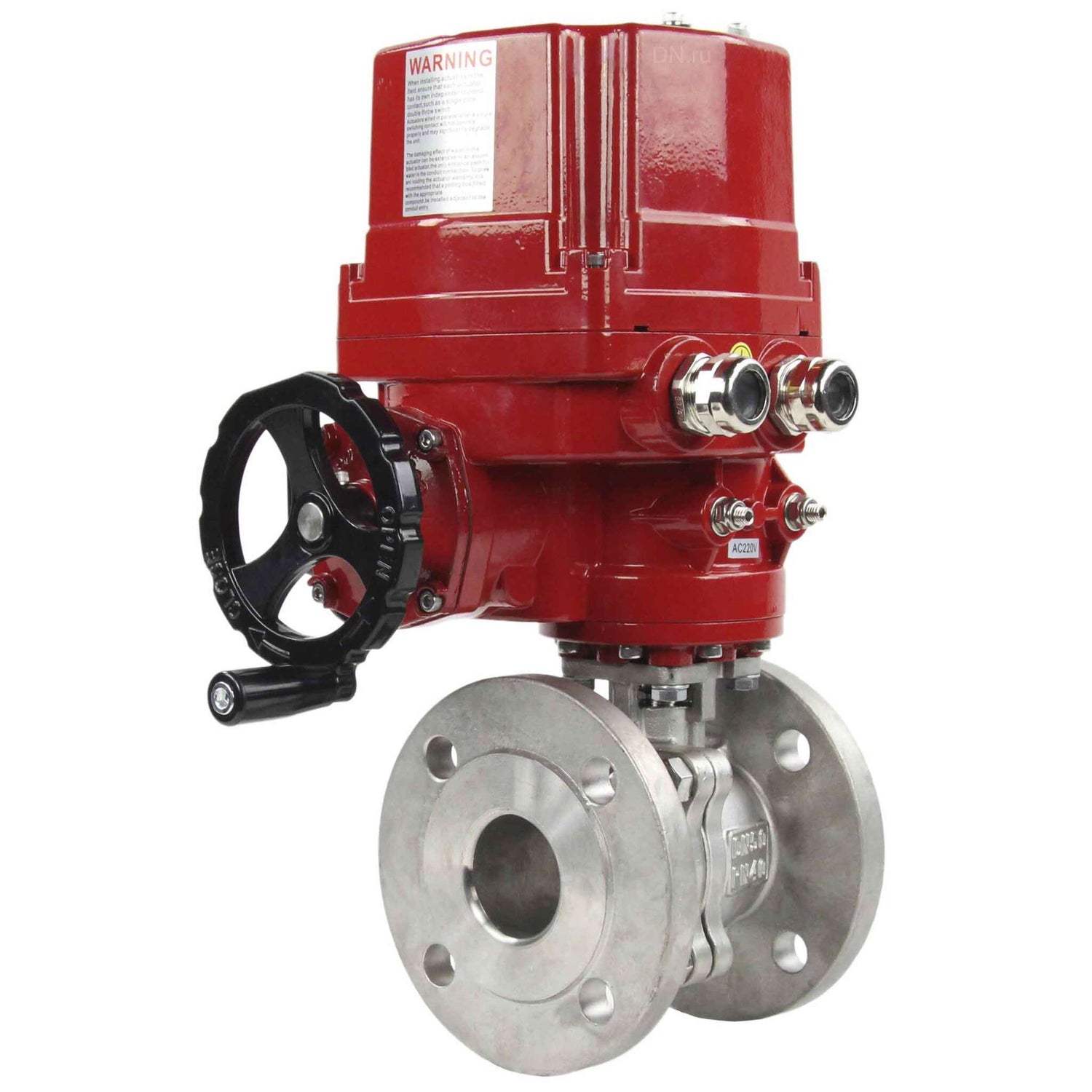

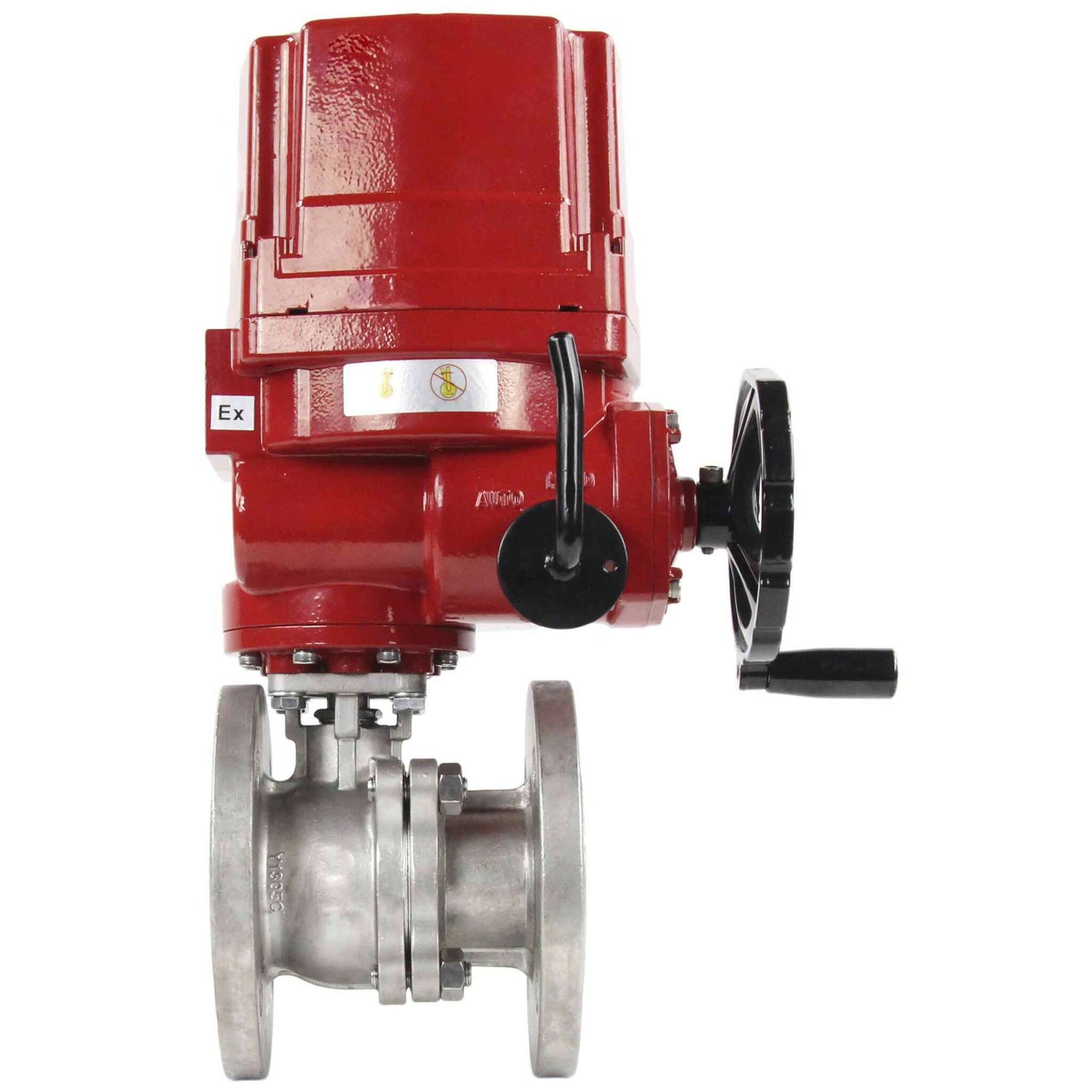

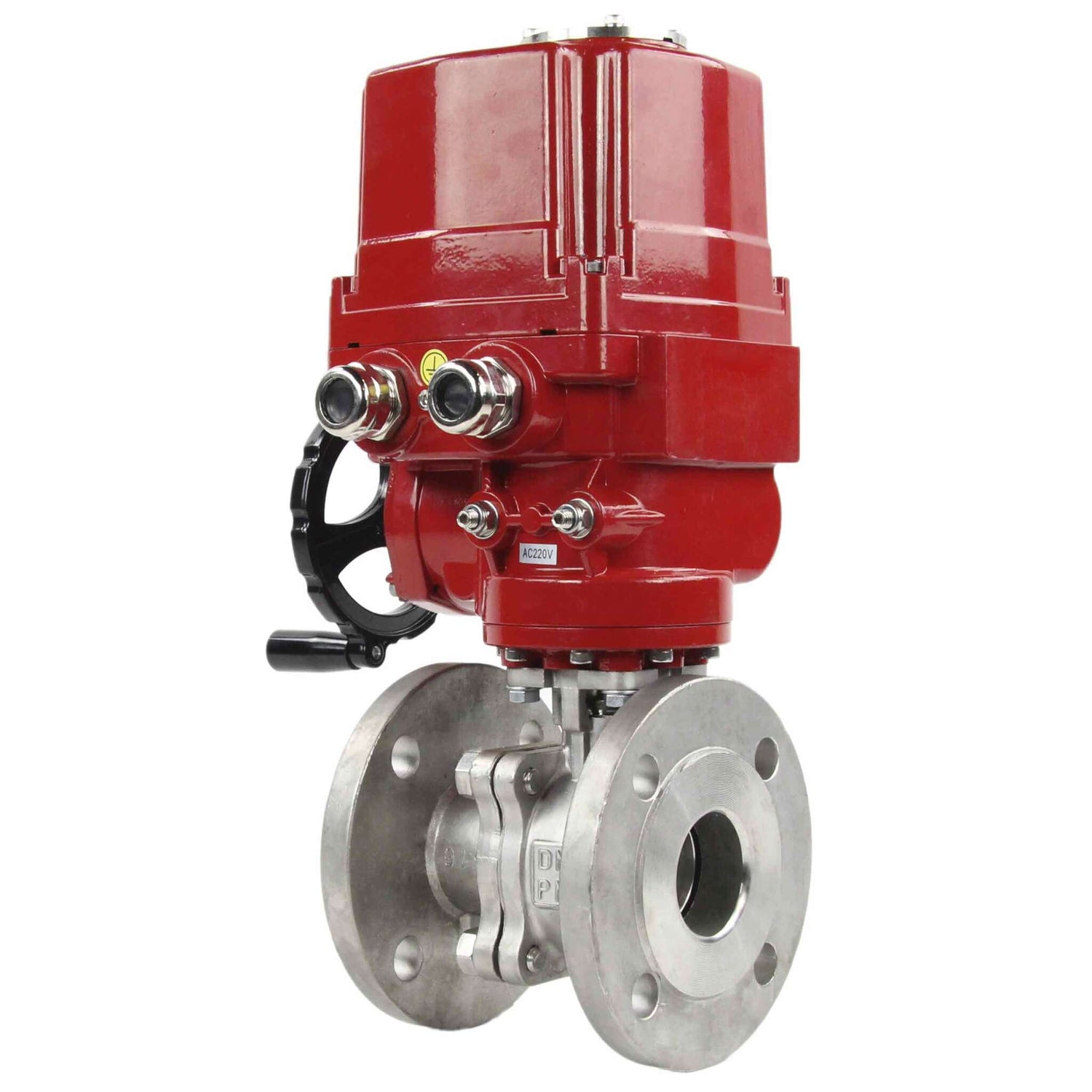

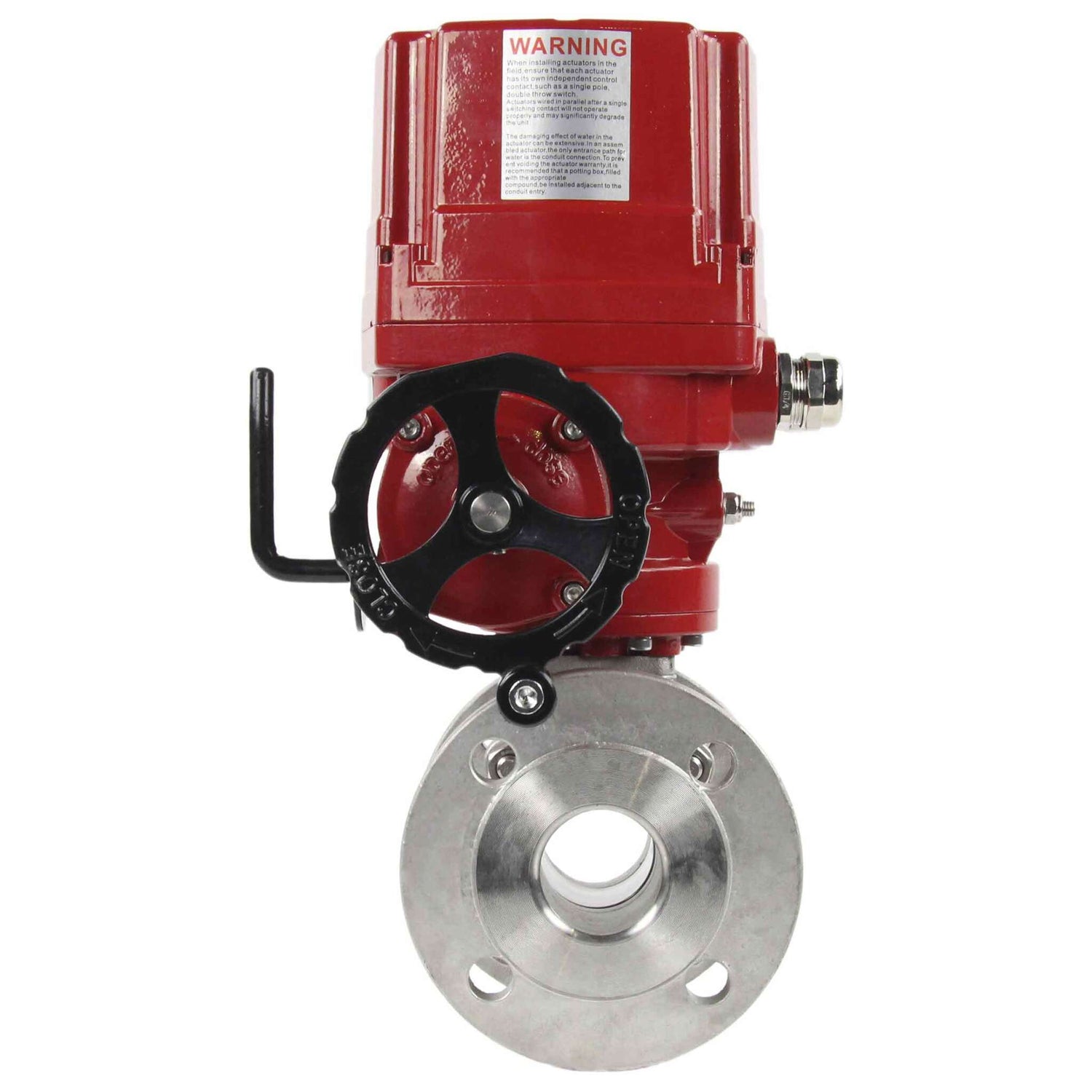

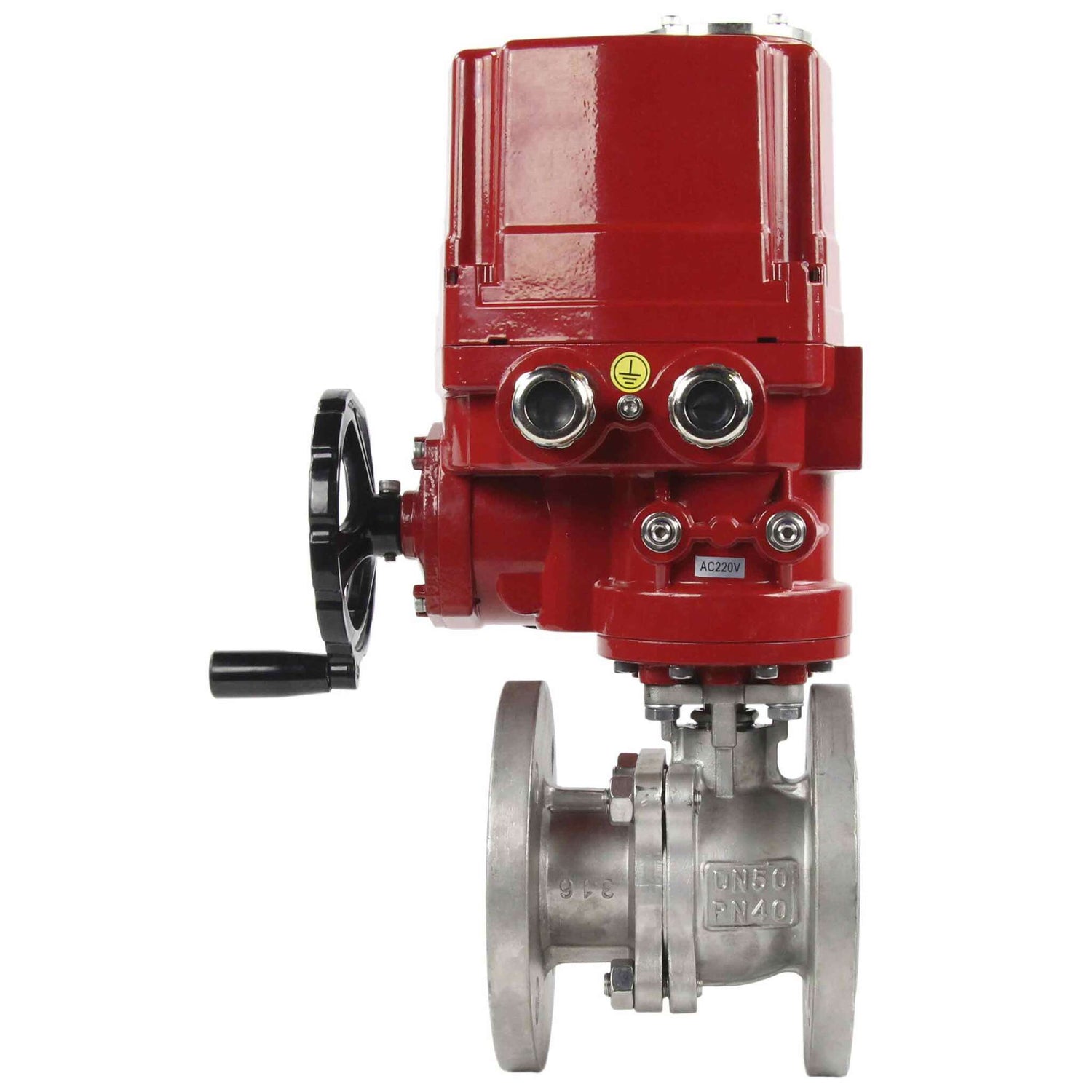

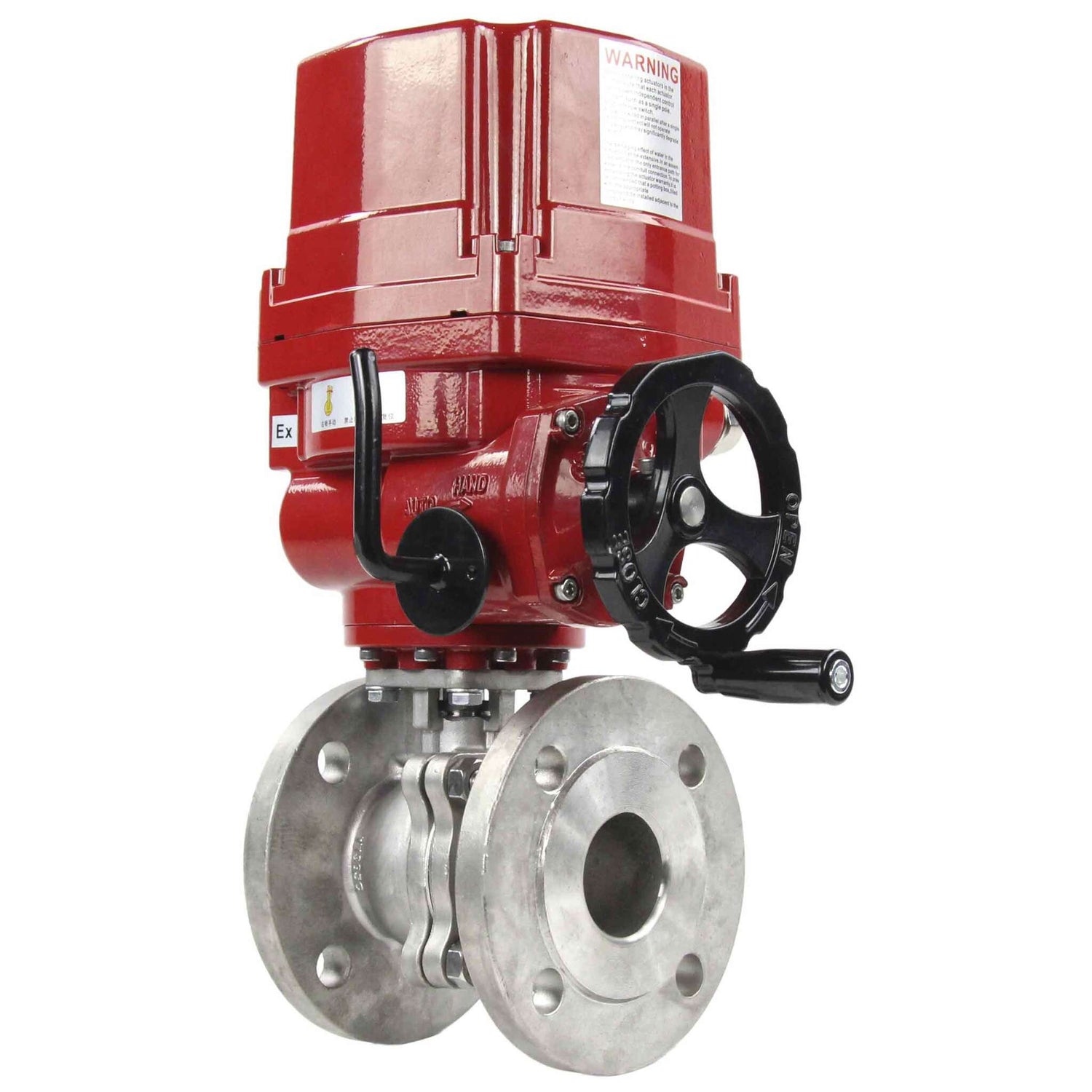

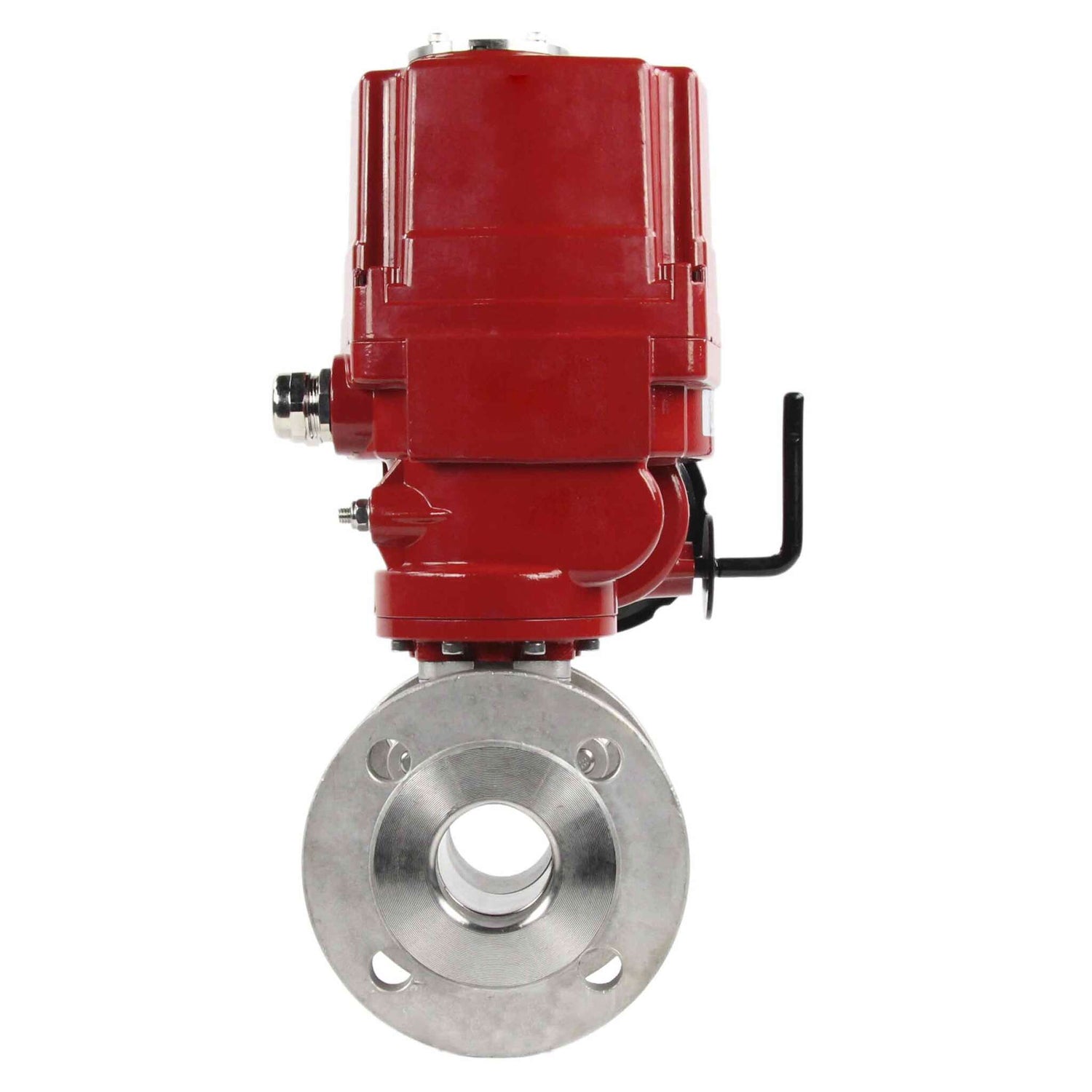

Kugelhahn aus Edelstahl Elephant kchfp-elephant-ex-110/220v, Gehäusematerial - Edelstahl AISI 316, Kugelmaterial - Edelstahl AISI 316, Dichtung - PTFE, elektrisch angetriebener Stellantrieb

€1.116,34
inkl. MwSt. Versand wird beim Checkout berechnet.

Kugelhahn aus Edelstahl Elephant kchfp-elephant-ex-110/220v, Gehäusematerial - Edelstahl AISI 316, Kugelmaterial - Edelstahl AISI 316, Dichtung - PTFE, elektrisch angetriebener Stellantrieb - DN15 / 40 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Ein Kugelhahn aus Edelstahl ist ein zuverlässiges und vielseitiges Gerät zur Steuerung des Durchflusses von Flüssigkeiten und Gasen in verschiedenen Industriezweigen. Hergestellt aus korrosionsbeständigem Edelstahl, besitzt er eine hohe Festigkeit und kann sowohl hohen Temperaturen als auch Drücken standhalten. Kugelhähne sind einfach zu bedienen, bieten eine sichere Abdichtung und minimieren das Risiko von Leckagen, was sie zu einer idealen Wahl für den Einsatz in der Öl- und Gasindustrie, Wasseraufbereitungsanlagen, der Lebensmittelindustrie und anderen Bereichen macht, in denen ein zuverlässiges und langlebiges Ventil zur Regulierung des Stoffflusses benötigt wird.





Materialien der Kugelhahn-Teile Elephant BV3232P(2 Stück)-FP-F-ISO-H QT-EX-EM-O2-220VAC-U1:

NEIN. Name Material
1 Rahmen Edelstahl SS316
2 Kugeldichtung RPTFE
3 Ball Edelstahl SS316
4 Bolzen Edelstahl SS304
5 Versiegelung PTFE
6 schrauben Edelstahl SS304
7 Rohrabzweig Edelstahl SS316
8 Aktie Edelstahl SS316
9 Siegel PTFE
10 Stangendichtung PTFE
11 Siegel Edelstahl SS304
12 schrauben Edelstahl SS304









Materialien der Teile des explosionsgeschützten Aktuators Elephant EX 220V:

NEIN. Name Material
1.20 Gehäuse, elektrisches Antriebgehäuse Aluminium
2.23, 33.38, 40.64 Welle Stahl 45
3.39, 46.48, 51.66 Dichtungsring Ölbeständiger Gummi
4.27 Halterung Stahl Q235
5 Isolierdichtung Textolite
6,9,16 Klammerbefestigungsschraube Stahl 1Cr18Ni9Ti
7.10 Platte Stahl Q235
8 Verschlussschraube Aluminium
11,14 Endschalternocken Stahl Q235
12,13 Endschaltergruppe XK06-101-2530
15.32 Ärmel Messing H62
16.30, 35.41, 44.61 Schrauben Stahl 1Cr18Ni9Ti
17,18 Scheibe Stahl Q235
19 Mechanische Begrenzungsnocke Stahl Q235
21.25 Befestigungsschraube Stahl 35
22 Schauglasdichtung Stahl 1Cr18Ni9Ti
26 Kondensator CEM 2GR 220nJ
28 Klemmenblock 1 Stück TX-1502 6
24 Hinweisschild Aluminium
29 Heizkörper NTA-1/005
31,36 Waschmaschine Edelstahl
34 Durchgehende Abdeckung MHQ50
37,39 Federringscheibe, Dichtungsring Stahl 1Cr18Ni9Ti
42 Drehmomentschaltergruppe XK06-101-2530
43,48 Drehmomentschaltermechanismus Stahl Q235
45 Schwungradabdeckung Aluminium
47.69 Erste Stufe Zinklegierung ZQAL10-5-5
49 Begrenzungsschraube Stahl 35
50 Haarnadel Stahl 1Cr18Ni9Ti
52 Kupplungsgriff Stahl 45
53 Gabelblock Aluminium
54 Anlaufscheibe Zinklegierung ZQAL10-5-5
55,56 Trenngabel Zinklegierung ZQAL10-5-5
57 Sicherungsring Stahl 1Cr18Ni9Ti
58,60 Scheibe, Hauptzahnrad Zinklegierung ZQAL10-5-5
59.68 Zweite und erste Stufe Schnecke Stahl 40Cr
62,67 Siegel Aluminium
63 Motor -
65 Kupplung Stahl ZG20





Hauptmerkmale und Schaltplan des explosionsgeschützten Stellantriebs Elephant EX 220V:

Modell EX-010 EX-015 EX-020 EX-030
Drehmoment, Nm 100 150 200 300
Zykluszeit, Sek. 16 16 20 26
Leistung, W 25 40 40 60
Nennstrom 0.41 0.83 0.83 0.92
Manuelle Übersteuerung einschalten 10 11 11 13.5
MAX ○, MAX □, mm ○ 20, □ 14 ○ 20, □ 14 ○ 31, □ 17 ○ 31, □ 22
Gewicht, kg 11.5 11.5 14 13.5

Spezifikation
  • Herkunftsland
    China
  • Portöffnung
    Vollständiger Port
  • Konfiguration
    Zweiwege
  • Körpermaterial
    Edelstahl AISI 316
  • Materialball
    Edelstahl AISI 316
  • Materialkugeldichtung
    PTFE
  • Maximal zulässige Temperatur
    200 °C
  • Verbindungstyp
    Flansch
  • Steuerungstyp
    Elektrischer Antrieb
  • Betriebsumgebung
    Wasser, Luft, Ölprodukte
  • Anwendungen
    Wasserversorgung, Wärmeversorgung
  • Spannung
    110/220 V
  • Aktuatorzykluszeit
    26 Sekunden
  • Ventilrückmeldung
    Ja
  • Explosionsgeschützt
    NEIN
  • Drehmoment
    300 Nm
  • Manuelle Übersteuerung
    Ja
  • Endschalter
    Ja
  • Typ des elektrischen Stellantriebs
    Vierteldrehung
  • Steuersignal
    EIN/AUS
  • Nennstromverbrauch
    0,98 A

Bewertungen (0)

Dokumentation
nullBall valve ELEPHANT BV3232P 2pc -FP-T-H 140 bar
nullBall valve ELEPHANT BV3232P 2pc -FP-T-H 40 63 bar
nullBall valve ELEPHANT BV3232P 2pc -FP-T-ISO-H
