Elephant  |  SKU: D160-38021

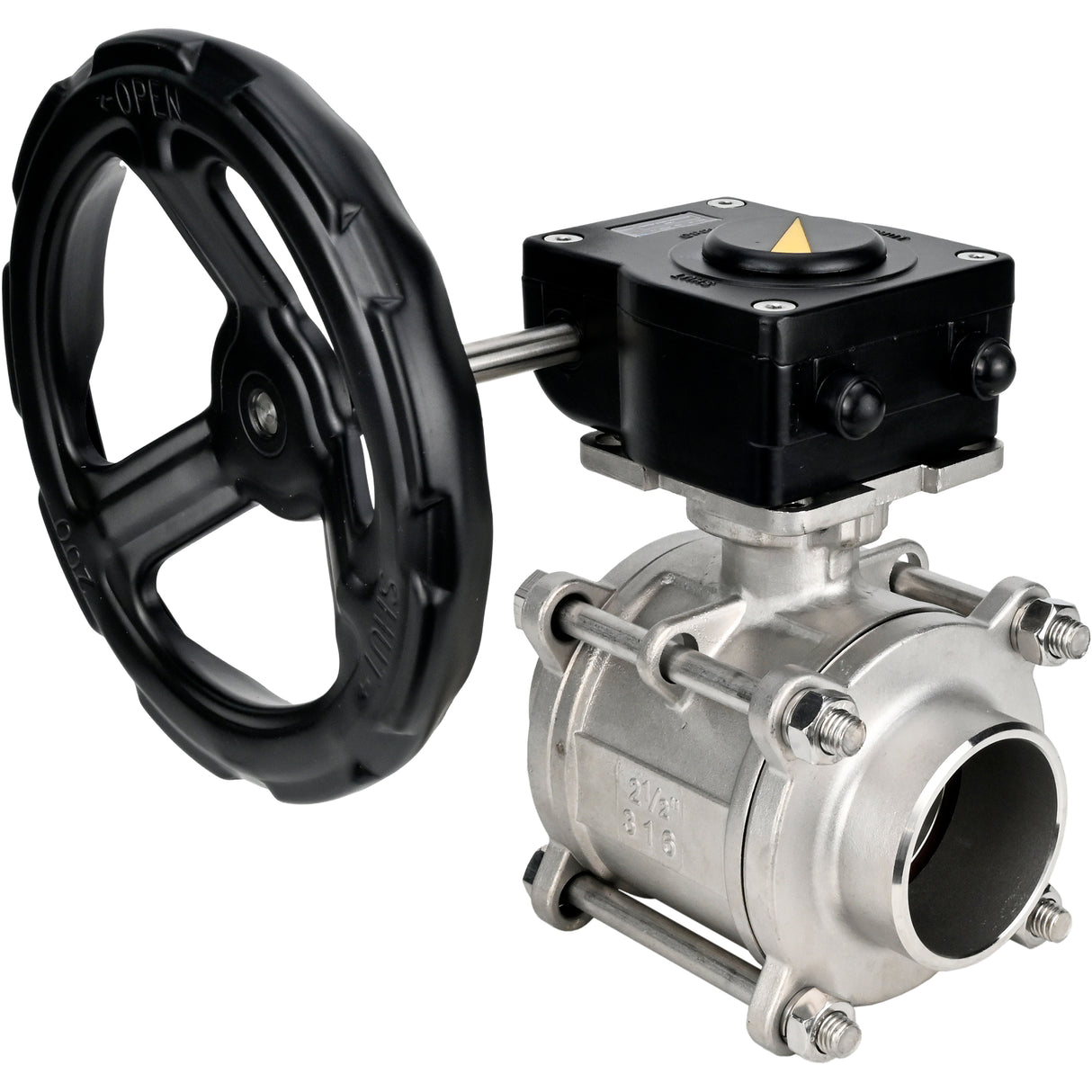

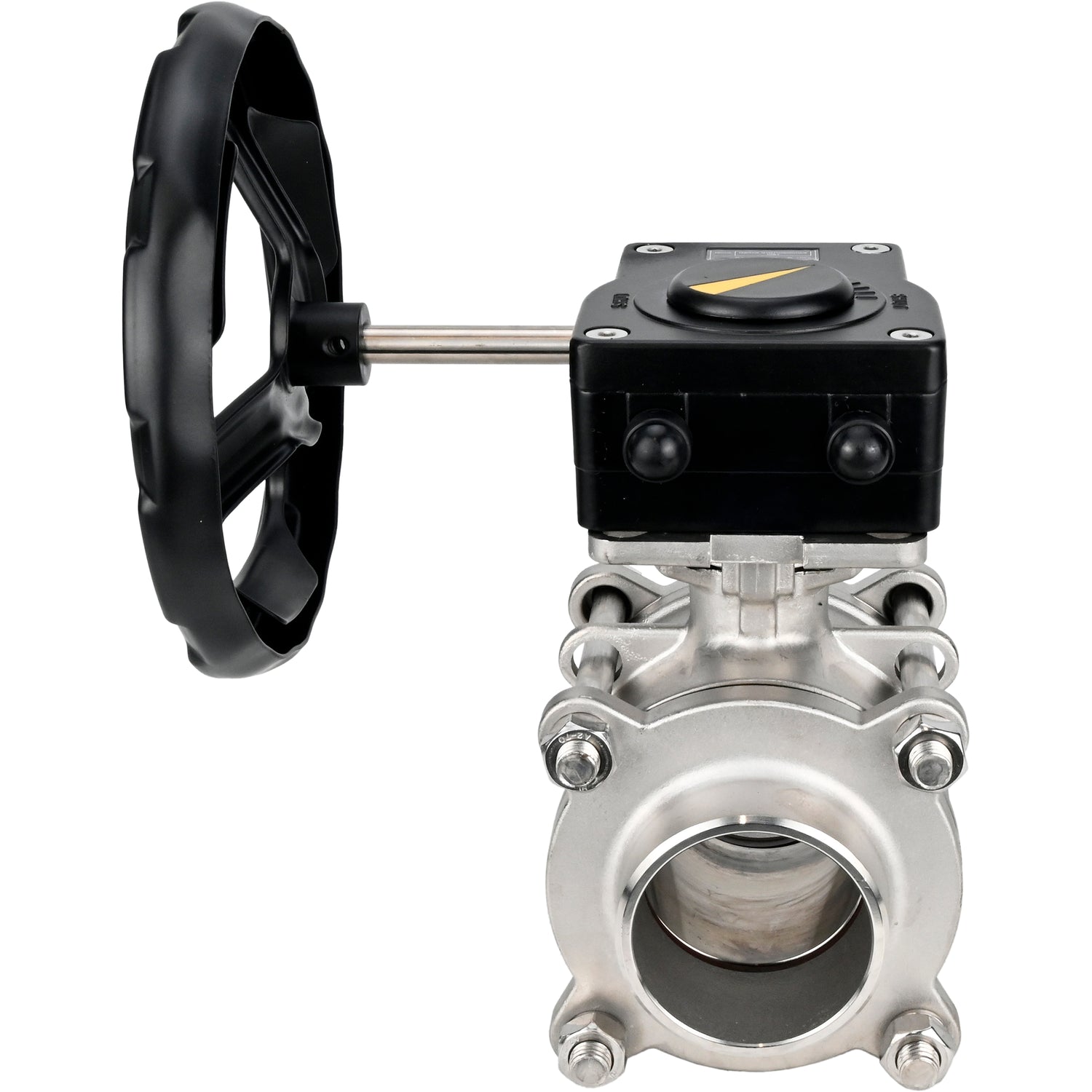

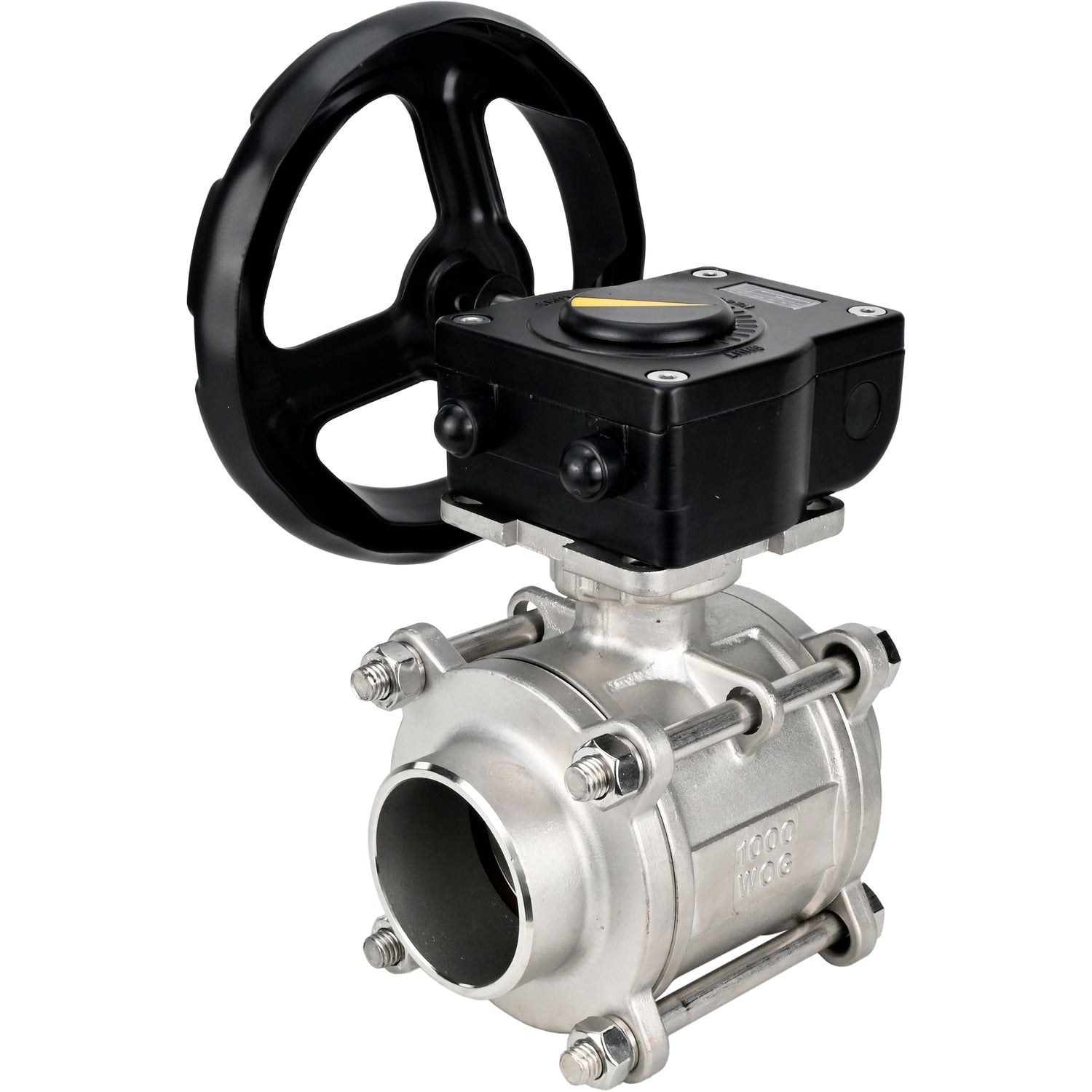

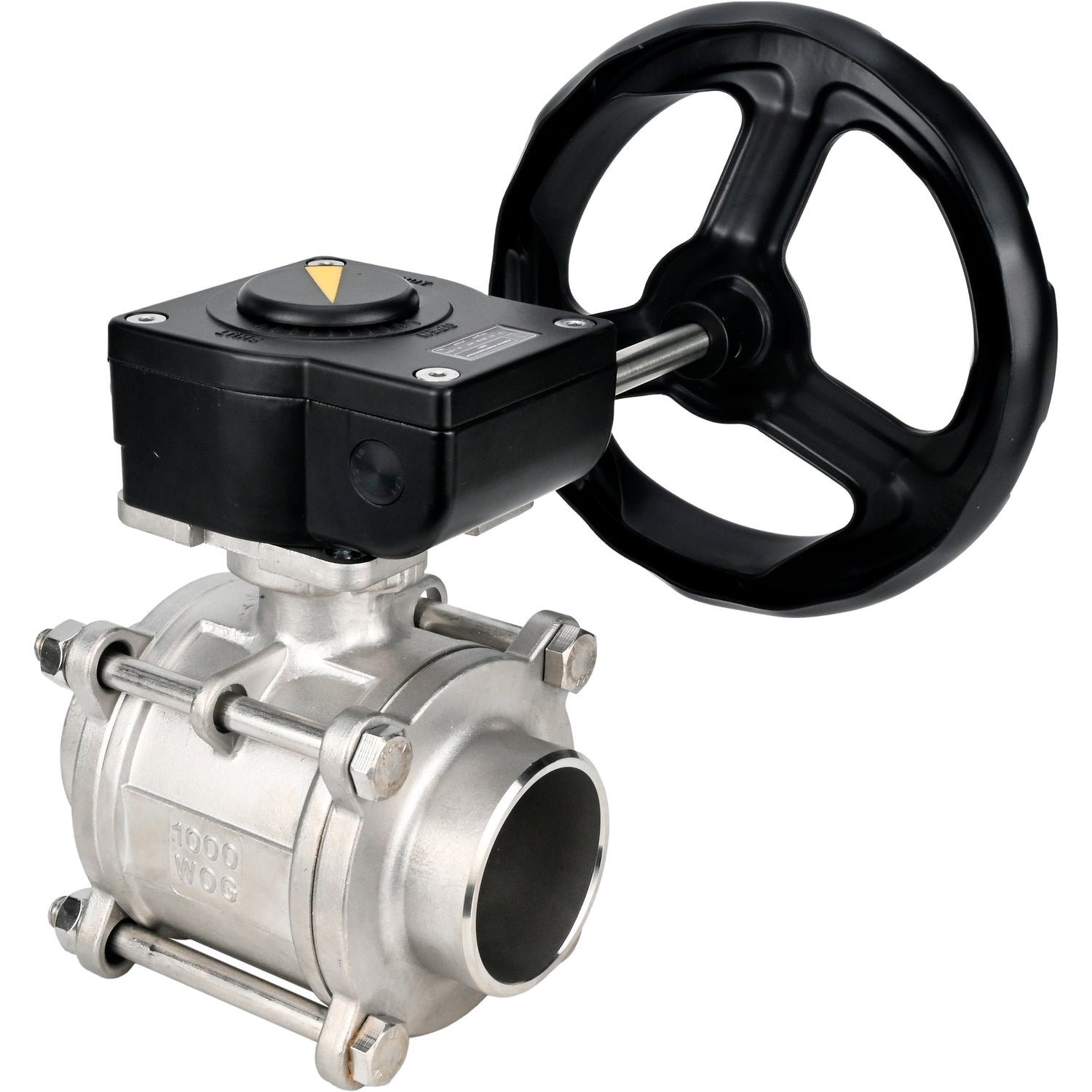

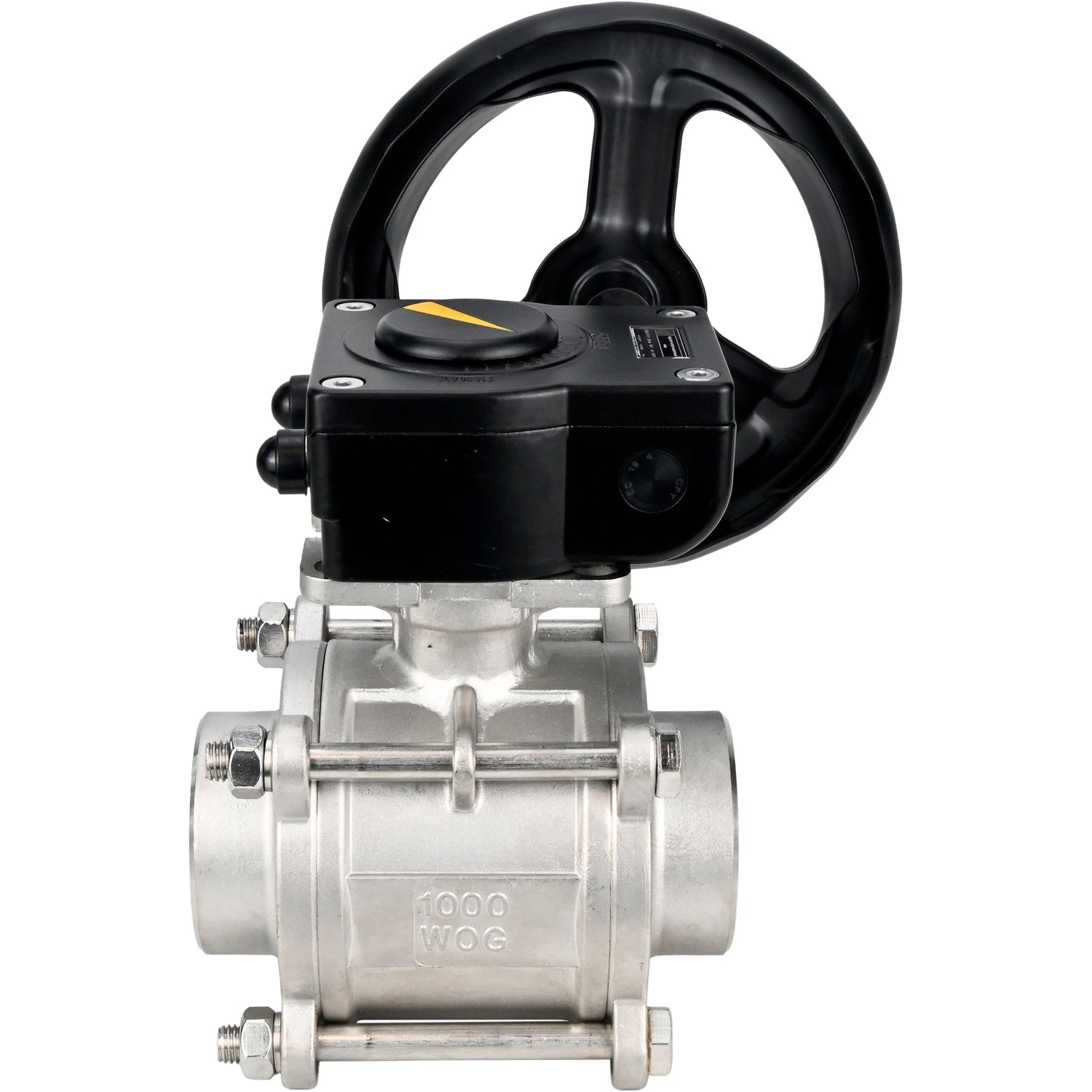

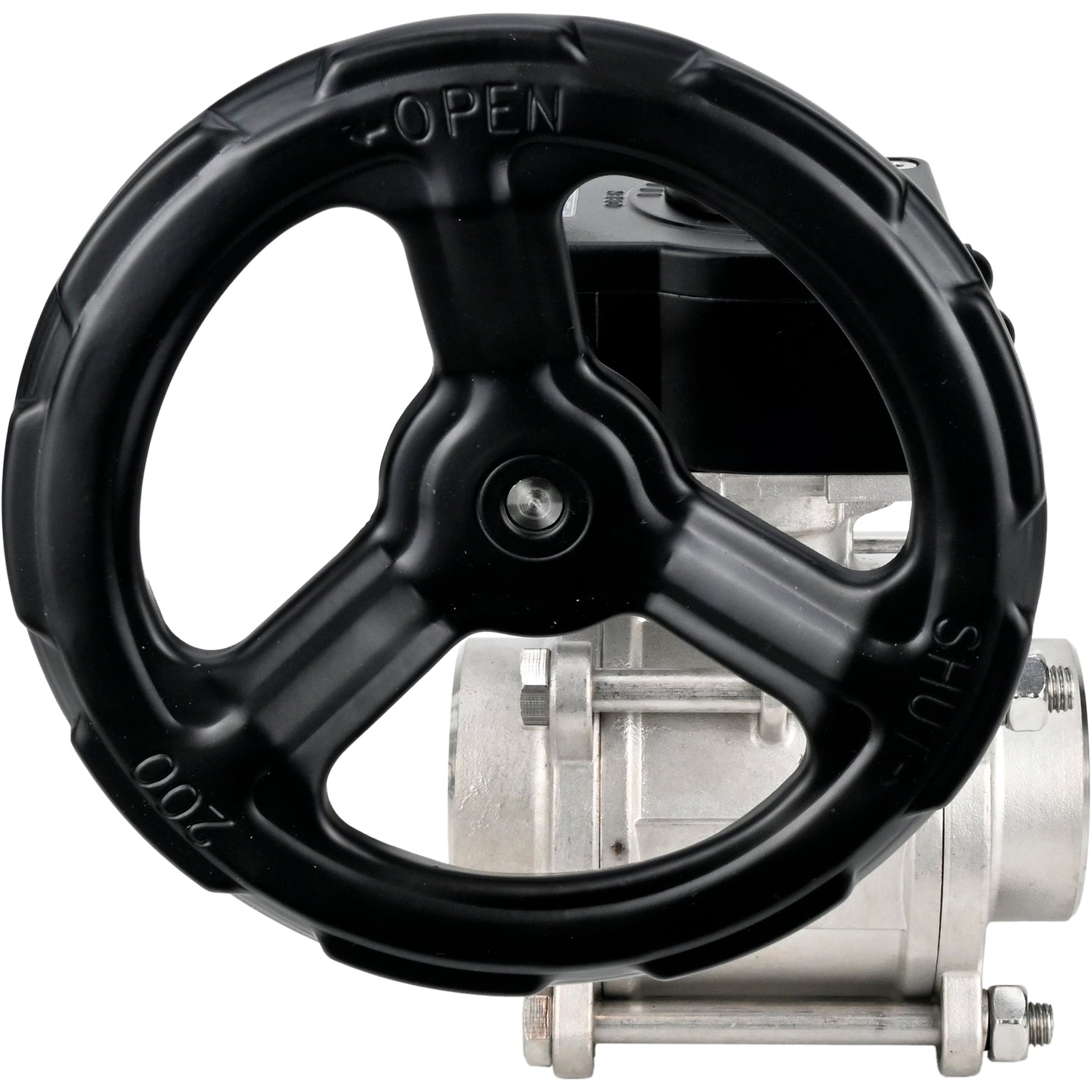

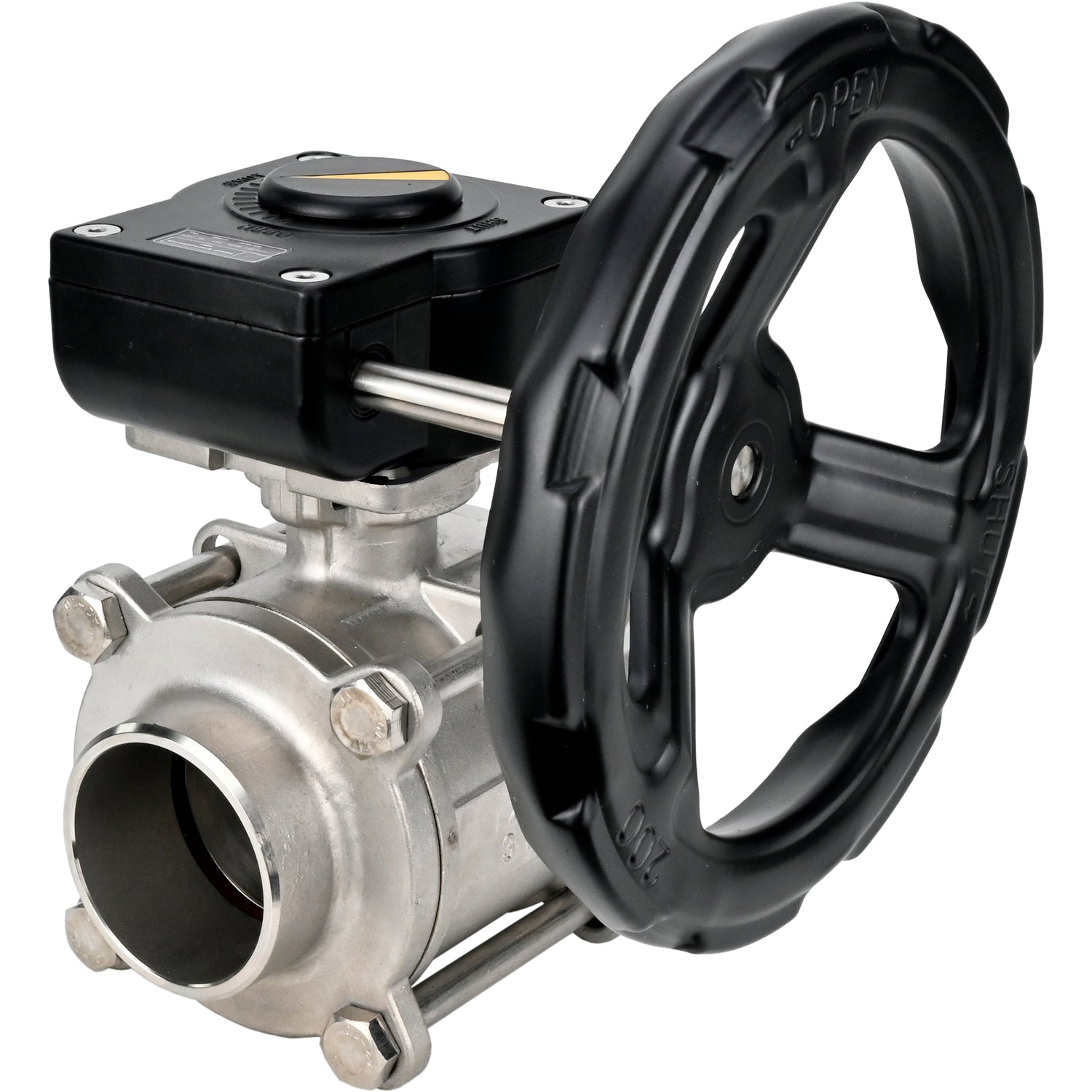

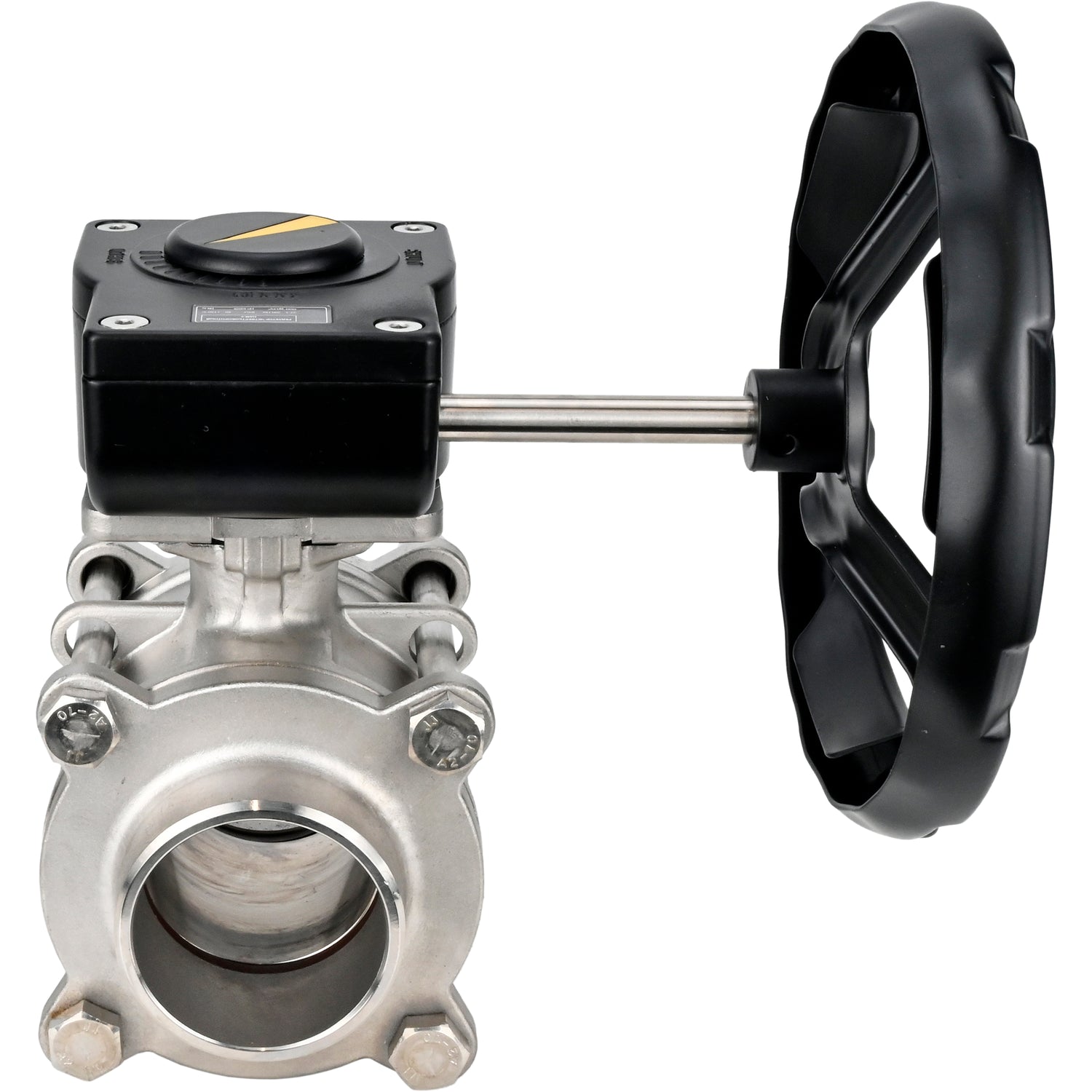

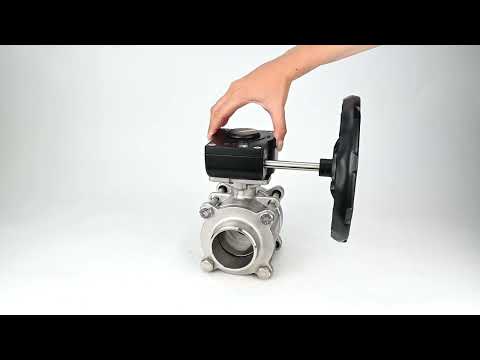

Kugelhahn aus Edelstahl Elephant kshpp-316200-iso_ham, Gehäusematerial - Edelstahl AISI 316, Kugelmaterial - Edelstahl AISI 316, Dichtung - PTFE, handbetätigt

€154,27
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Ein Kugelhahn aus Edelstahl ist ein zuverlässiges und vielseitiges Gerät zur Steuerung des Durchflusses von Flüssigkeiten und Gasen in verschiedenen Industriezweigen. Hergestellt aus korrosionsbeständigem Edelstahl, besitzt er eine hohe Festigkeit und kann sowohl hohen Temperaturen als auch Drücken standhalten. Kugelhähne sind einfach zu bedienen, bieten eine sichere Abdichtung und minimieren das Risiko von Leckagen, was sie zu einer idealen Wahl für den Einsatz in der Öl- und Gasindustrie, Wasseraufbereitungsanlagen, der Lebensmittelindustrie und anderen Bereichen macht, in denen ein zuverlässiges und langlebiges Ventil zur Regulierung des Stoffflusses benötigt wird.



Technische Daten von Kugelhähnen Elephant BV3232P-FP-W-ISO DN10-100 RU63, Gehäuse SS316 mit HAM-Reduzierer

Nennweite DN, mm 10-100
Arbeitsdruck PN, bar 63
Temperatur der Arbeitsumgebung t, ⁰C von -20 bis +200
Arbeitsumfeld Wasser, Dampf, Erdölprodukte und andere flüssige oder gasförmige Medien, die gegenüber den Materialien des Hahns neutral sind
Verbindung zur Pipeline Schweißen/Schweißen
Art des Flussabschnitts volle Bohrung
Steuerungstyp manuell (Griff)
Zusatz Installation eines elektrischen oder pneumatischen Antriebs ist möglich (ISO 5211-2001)





Skizze von Kugelhähnen Elephant BV3232P-FP-W-ISO Du10-100 RU63, Gehäuse SS316 mit Getriebe HAM





Gesamt- und Einbaudimensionen von Kugelhähnen Elephant BV3232P-FP-W-ISO DN10-100 RU63, Gehäuse SS316 mit Getriebe HGBF

DN D, mm L±1,5, mm L1, mm H1, mm H2, mm
10 10 63 80 48 38,9
15 15 65 80 48 40
20 20 75 80 48 43,9
25 25 83 80 48 53
32 32 98 80 48 56
40 40 112 80 48 60
50 50 135 80 48 75
65 65 175 80 48 97
80 80 198 80 48 112
100 100 246 80 48 122





Detailzeichnung von Kugelhähnen Elephant BV3232P-FP-W-ISO DN10-100 RU63, Gehäuse SS316 mit Getriebe HAM



Materialien der Teile von Kugelhähnen Elephant BV3232P-FP-W-ISO DN10-100 RU63, Gehäuse SS316 mit Getriebe HAM

Artikelnr. Teilename Material Menge
1 Rahmen SS316 1
2 Kugelhahn S304/S316 1
3 Bolzen S201/S304 4~6
4 schrauben S201/S304 4~6
5 Versiegelung PTFE 1
6 Aktie SS304/SS316 1
7 Siegel S201/S304 1
8 schrauben S201/S304 1
9 Deckel WCB/CF8/CF8M 2
10 Sattelringe PPL 2
11 Anlaufscheibe PTFE 1
12 Hebel S201/S304 1
13 Griffschale PVC 1
14 Stopper S201/S304 1
15 Dichtungsring VITON 1





D.N. T, mm C, mm Drehmoment, Nm ISO 5211 Gewicht, kg
10 131 9 3 F03/F04 0.578
15 131 9 6 F03/F04 0.645
20 131 9 6 F03/F04 0.810
25 167 11 6 F04/F05 1,085
32 167 11 7.5 F04/F05 1.66
40 193 14 18 F05/F07 2,195
50 193 14 28 F05/F07 3,025
65 242 17 32 F07/F10 5,910
80 272 17 38 F07/F10 8,135
100 295 17 80 F07/F10 15.15





Haupttechnische Daten und Merkmale der HAM RQNx-xZ-x Getriebe:

Umgebungstemperatur, ⁰C 30 bis +120 °C
Gehäuseschutzklasse IP67
Anwendung für verschiedene Branchen, in denen die Steuerung des Flüssigkeitsflusses erforderlich ist
Montage horizontal/vertikal
Hubeinstellung 0 - 90° (einstellbar ±5°)
Anschlussstandard ISO 5211

HAM-Getriebe





Grundmaterialien der HAM-Getriebekomponenten:

Nr. Name Material
1 Bolzen Edelstahl 304
2 Index ABS-Kunststoff
3 Abdeckung Aluminiumlegierung
4 Dichtungsring NBR70
5 Stift schwarzer Stahl
6 Schneckengetriebe Sphäroguss
7 Siegel NBR70
8 Gehäuse Aluminiumlegierung
9 Einstellschraube schwarzer Stahl
10 Dichtung Edelstahl 304
11 Einstellmutter Edelstahl 304
12 Mutternabdeckung NBR70
13 Lager Pulverstahl
14 Schneckenwelle Stahl 45
15 Siegel NBR70
16 Antriebswelle Edelstahl 304
17 Handrad polyesterbeschichteter Kohlenstoffstahl
18 Stift schwarzer Stahl

HAM sketch RQNx-xZ-x





Gesamt- und Montageabmessungen der HAM RQNx-xZ-x Getriebe:

Modell SCHINKEN
RQN1-180Z-T40		 SCHINKEN
RQN2-300Z- T37		 SCHINKEN
RQN3-540Z- T36		 SCHINKEN
RQN4-675Z- T36		 SCHINKEN
RQN5-1500Z- T50
D, mm 80 100 120 142 175
D1, mm 70 90 102 125 140
D2, mm 50 70 70 102 102
n-M1 4-M6x10 4-M8x12 4-M8x10 4-M8x10 4-M8x10
n-M2 4-M8x12 4-M10x12 4-M10x15 4-M12x18 4-M16x24
S, mm 17x17 17x17 22x22 24x24 27x27
L, mm 115 130 150 180 220
L1, mm 50 58 65 80 95
L2, mm 42 50 60 60 78
Hmm 48 58 58 74 84
H1, mm 19 18 18 21 51
d1, mm 20 20 20 20 25
L3, mm 160 160 215 225 325
B, mm 140 200 250 300 400

HAM sketch RQNx-xZ-x





Technische Daten der HAM RQNx-xZ-x Getriebe:

Modell SCHINKEN
RQN1-180Z-T40		 SCHINKEN
RQN2-300Z- T37		 SCHINKEN
RQN3-540Z- T36		 SCHINKEN
RQN4-675Z- T36		 SCHINKEN
RQN5-1500Z- T50
Übersetzungsverhältnis 40:1 37:1 36:1 36:1 50:1
Drehmoment, Nm 180 300 540 675 1500
ISO-Flanschtyp F05/F07 F07/F09 F07/F10 F10/F12 F10/F14
Gewicht, kg 1.2 2

Spezifikation
  • Herkunftsland
    China
  • Portöffnung
    Vollständiger Port
  • Konfiguration
    Zweiwege
  • Körpermaterial
    Edelstahl AISI 316
  • Materialball
    Edelstahl AISI 316
  • Materialkugeldichtung
    PTFE
  • Maximal zulässige Temperatur
    200 °C
  • Verbindungstyp
    Zum Schweißen
  • Steuerungstyp
    Gang
  • Betriebsumgebung
    Wasser, Luft, Ölprodukte
  • Anwendungen
    Wasserversorgung, Wärmeversorgung
  • Explosionsgeschützt
    NEIN
  • Drehmoment
    180 Nm

Bewertungen (0)

Dokumentation
nullQuarter turn gearbox ELEPHANT HAM RQNx-xZ-x

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D160-38021DN1063 bar €154,27 Ausverkauft
    D160-38020DN2063 bar €164,31 Ausverkauft
    D160-38019DN2563 bar €125,76 2 Auf Lager
    D160-38018DN4063 bar €173,33 Ausverkauft
    D160-38017DN5063 bar €217,23 Ausverkauft
    D160-38016DN6563 bar €370,77 Ausverkauft
    D160-38015DN8063 bar €520,55 Ausverkauft
    D160-38014DN10063 bar €835,83 Ausverkauft
