Elephant  |  SKU: D240-01054

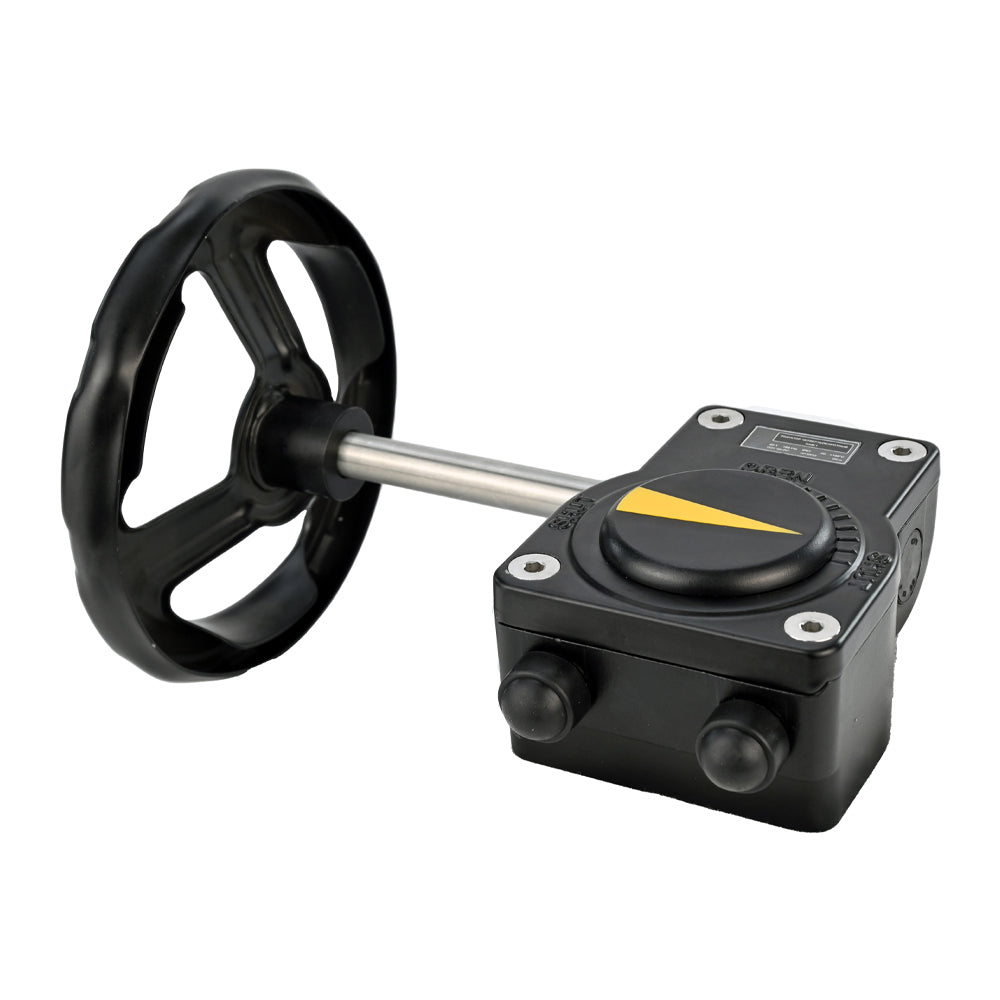

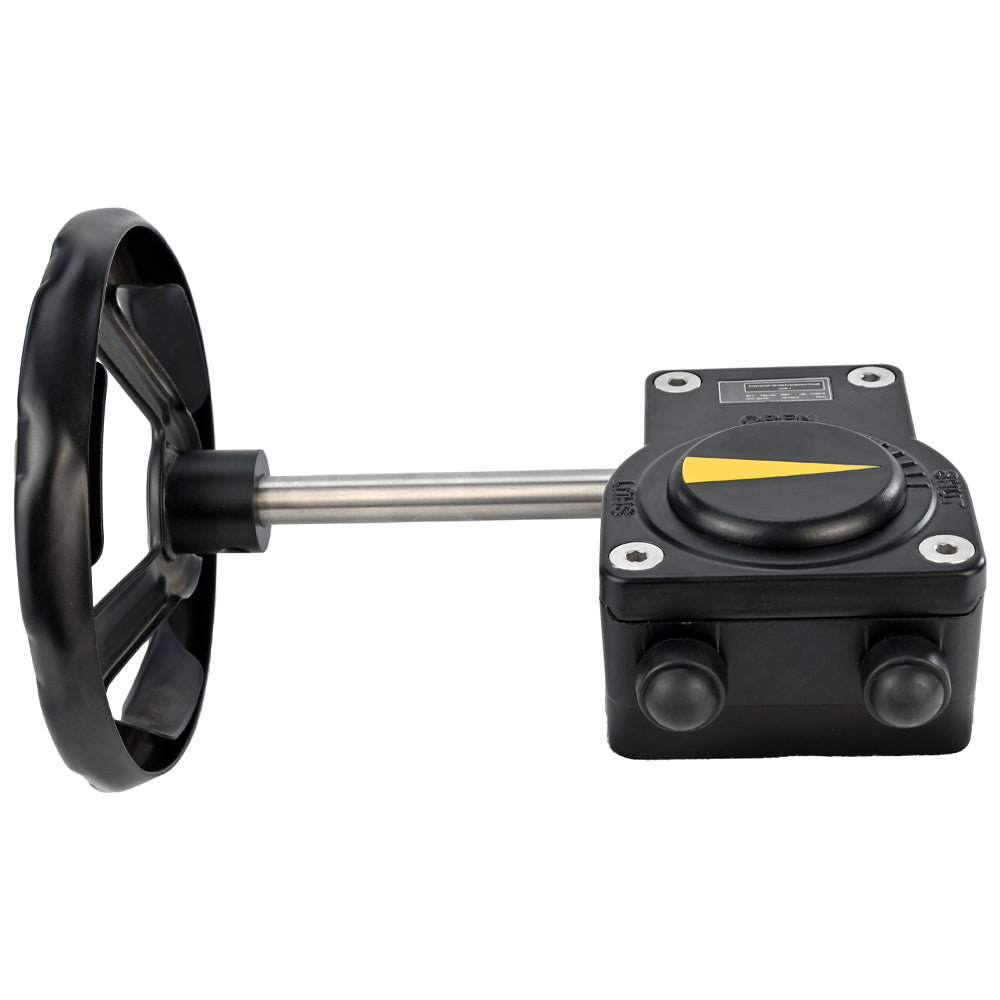

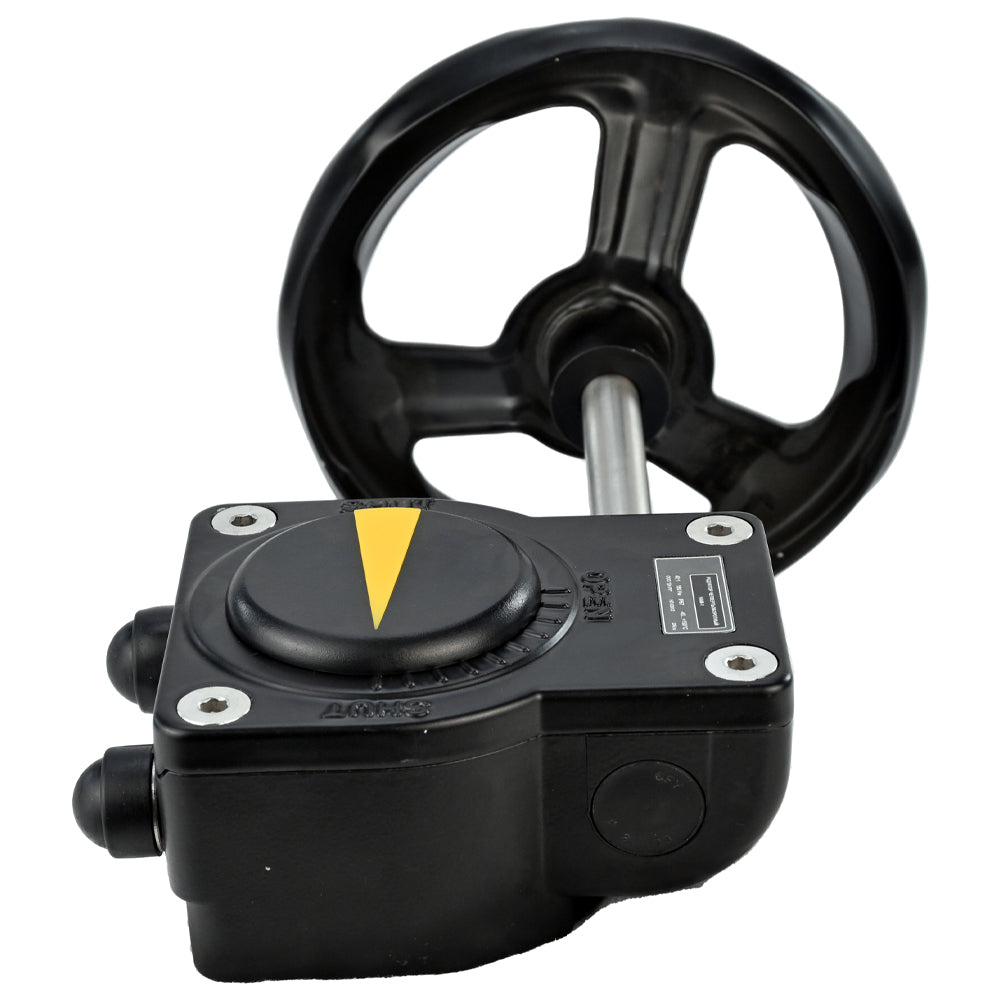

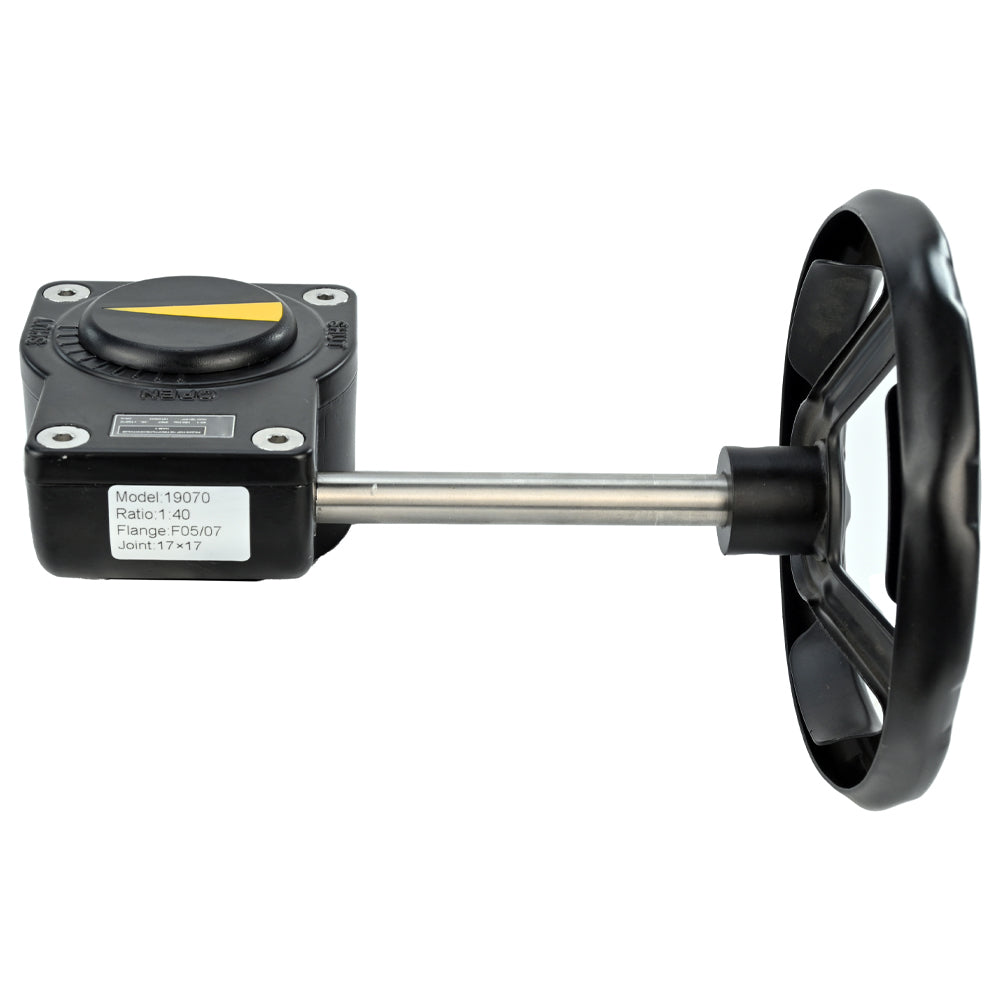

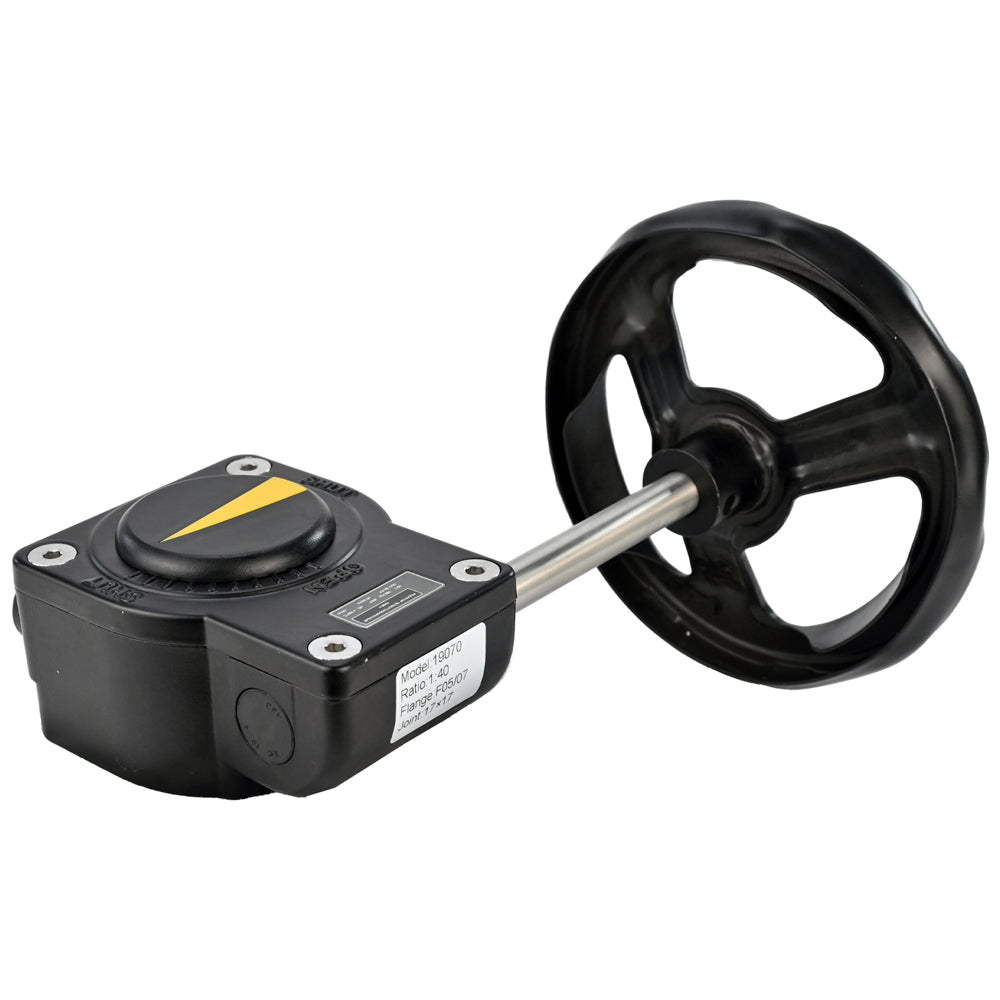

Vierteldrehgetriebe Elephant HAM, gehäusematerial - aluminiumlegierung

€56,23
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Ein Vierteldrehungsgetriebe ist ein mechanisches Gerät, das für eine 90-Grad-Drehung (oder eine Vierteldrehung) einer Antriebswelle ausgelegt ist und eine Drehbewegung in eine andere Winkelrichtung umwandelt. Diese Getriebe werden häufig in verschiedenen industriellen Anwendungen eingesetzt, z. B. in der Armaturenautomatisierung, wo eine Vierteldrehung erforderlich ist, um den Durchfluss von Flüssigkeiten oder Gasen zu steuern. Sie sind wesentliche Komponenten in Systemen, in denen eine präzise und kontrollierte Drehbewegung erforderlich ist. Schwenkgetriebe gibt es in verschiedenen Ausführungen, z. B. als Schnecken-, Kegelrad- oder Stirnradgetriebe, die sich je nach Konstruktion und Effizienzanforderungen für bestimmte Anwendungen eignen.

Gesamt- und Einbaumaße des Getriebes Elephant RDN

Overall and mounting dimensions of the gearbox Elephant HAM

Getriebeskizze Elephant HAM, Gehäusematerial - Aluminiumlegierung

Moddel HAM-1 HAM-2 HAM-3 HAM-4 HAM-5
d, mm 30 32 43 43 54
D, mm 80 100 120 142 175
D1 (ISO5211) 50/70 70/90 70/102 102/125 102/125/140
Anzahl und Größe der Schraubenlöcher 4-М6х10/4-М8х12 4-М8х12/4-М10х12 4-М8х10/4-М10х15 4-М8х10/4-М12х18 4-М8х10/4-М16х24
S, mm 8/9/11/14/17 9/11/14/17 17/19/22 19/22/24 22/24/27
L, mm 115 130 150 180 220
L1, mm 50 58 65 80 95
L2, mm 42 50 60 60 78
H, mm 48 58 58 74 84
H1, mm 19 18 18 21 51
d1, mm 20 20 20 20 25
L3, mm 160 160 215 225 325
W, mm 140 200 250 300 400
Gewicht, kg 1.2 2.0 2.8 4.8 11

Materialien Getriebe Elefant HAM

Specification sketch gearboxes Elephant HAM, body material - aluminium alloy

Spezifikationsskizze Getriebe Elephant HAM, Gehäusematerial - Aluminiumlegierung

№ Name Material
1 Schraube SS304 Stahl
2 Index ABS Harz
3 Abdeckung Aluminium
4 O-Ring NBR70
5 Stift schwarzer Stahl
6 Getriebe duktiles Eisen
7 Versiegeln NBR70
8 Fall Aluminium
9 Einstellschraube schwarzer Stahl
10 Dichtung SS304 Stahl
11 Einstellungsmutter SS304 Stahl
12 Abdeckung der Mutter NBR70
13 Lager Pulvermetall
14 Schneckenwelle Stahl 45
15 Versiegeln NBR70
16 Antriebswelle SS304 Stahl
17 Helm Kohlenstoffstahl mit Polyesterbeschichtung
18 Stift schwarzer Stahl

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Aluminiumlegierung
  • Maximal zulässige Temperatur
    120 °C
  • Verbindungstyp
    Flansch
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    PTFE
  • Drehmoment
    1500 Nm
  • Wellenform quadratisch
    27x27 mm
  • ISO - Flanschtyp
    F10, F14, F12

Bewertungen (0)

Dokumentation
nullQuarter turn gearbox ELEPHANT HAM RQNx-xZ-x

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUDruckGetriebemodellPreis VerfügbarkeitAnzahl In den Warenkorb
    D240-0105416 barSchinken-1 €56,23 2 Auf Lager
    D240-0105516 barHAM-2 €79,01 2 Auf Lager
    D240-0105616 barSchinken-3 €109,67 2 Auf Lager
    D240-0105716 barSchinken-4 €133,85 2 Auf Lager
    D240-0105816 barSchinken-5 €254,99 2 Auf Lager
