Elephant  |  SKU: D050-17241

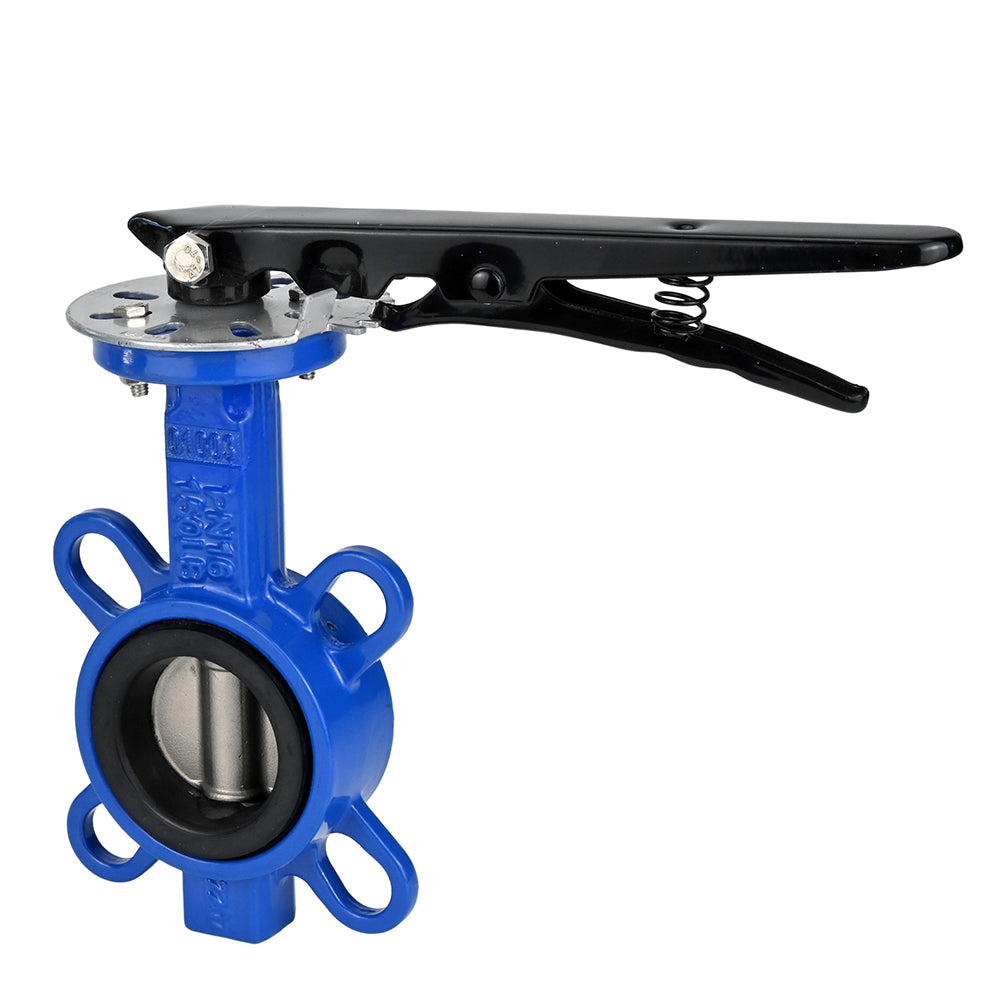

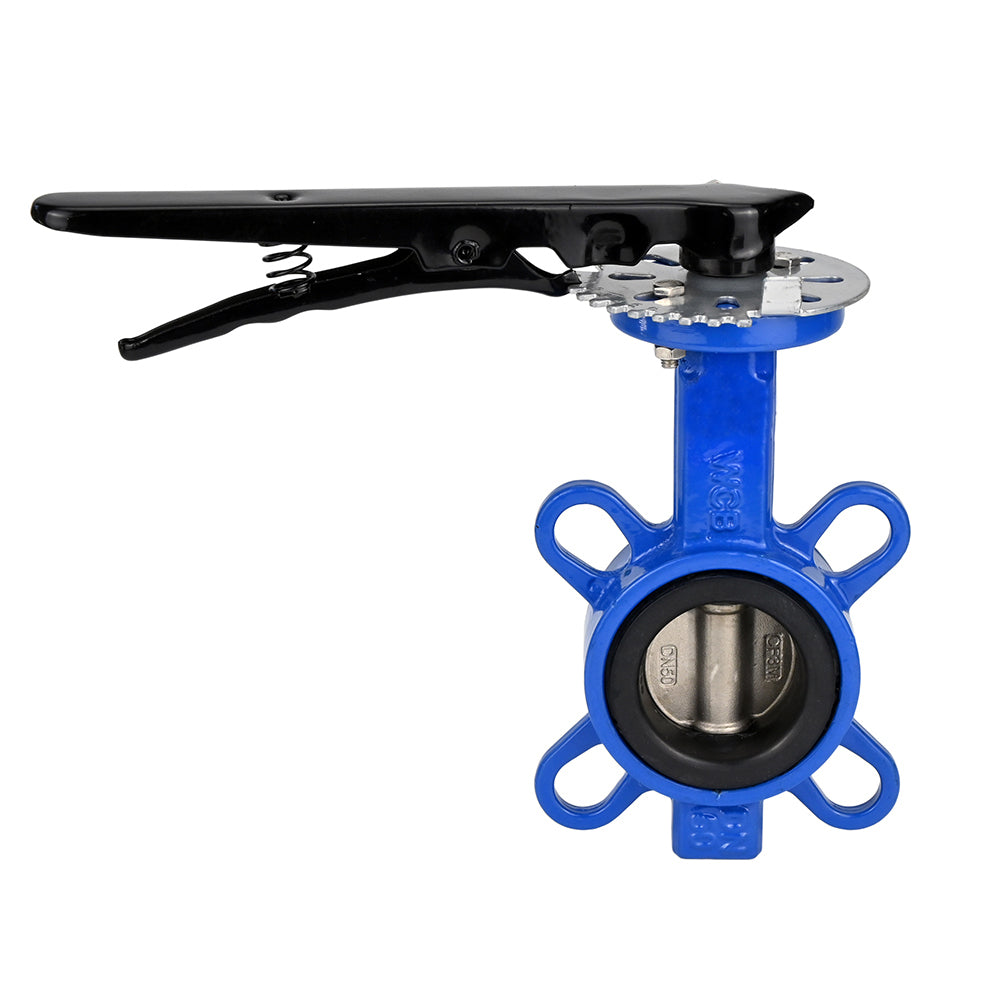

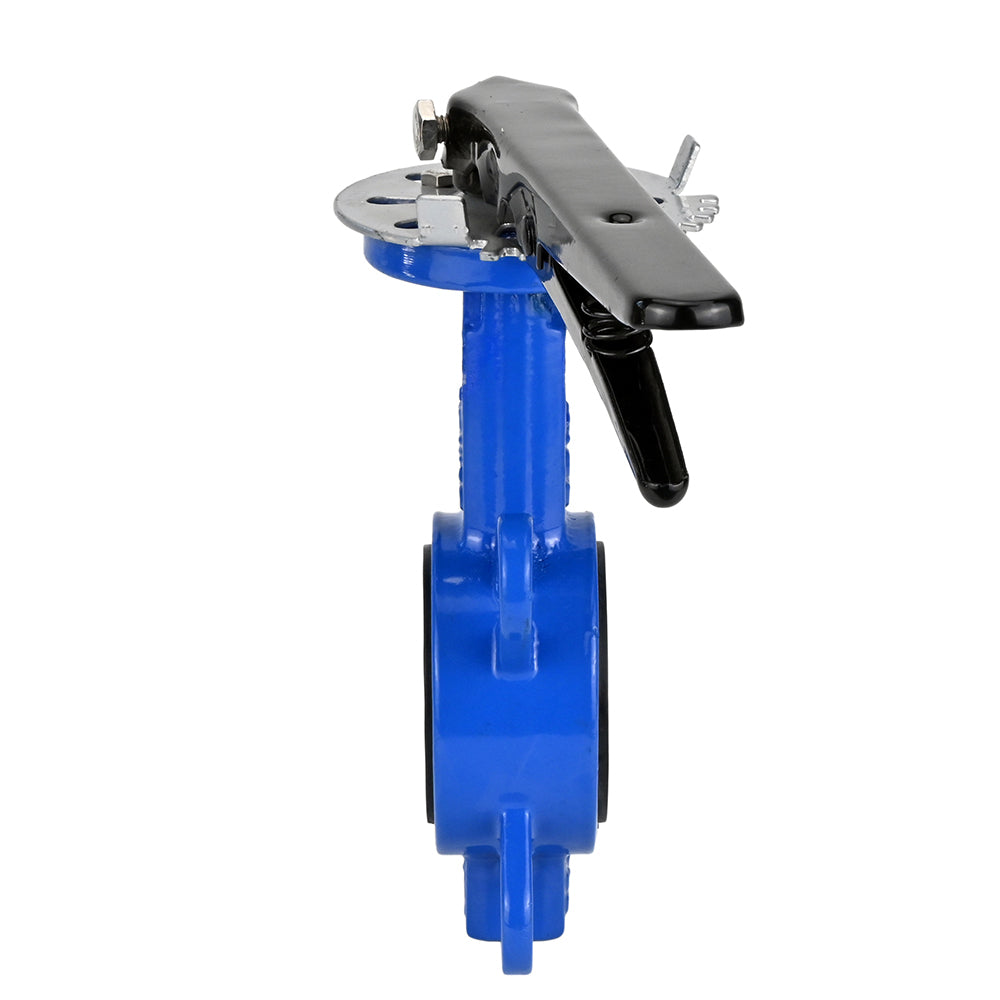

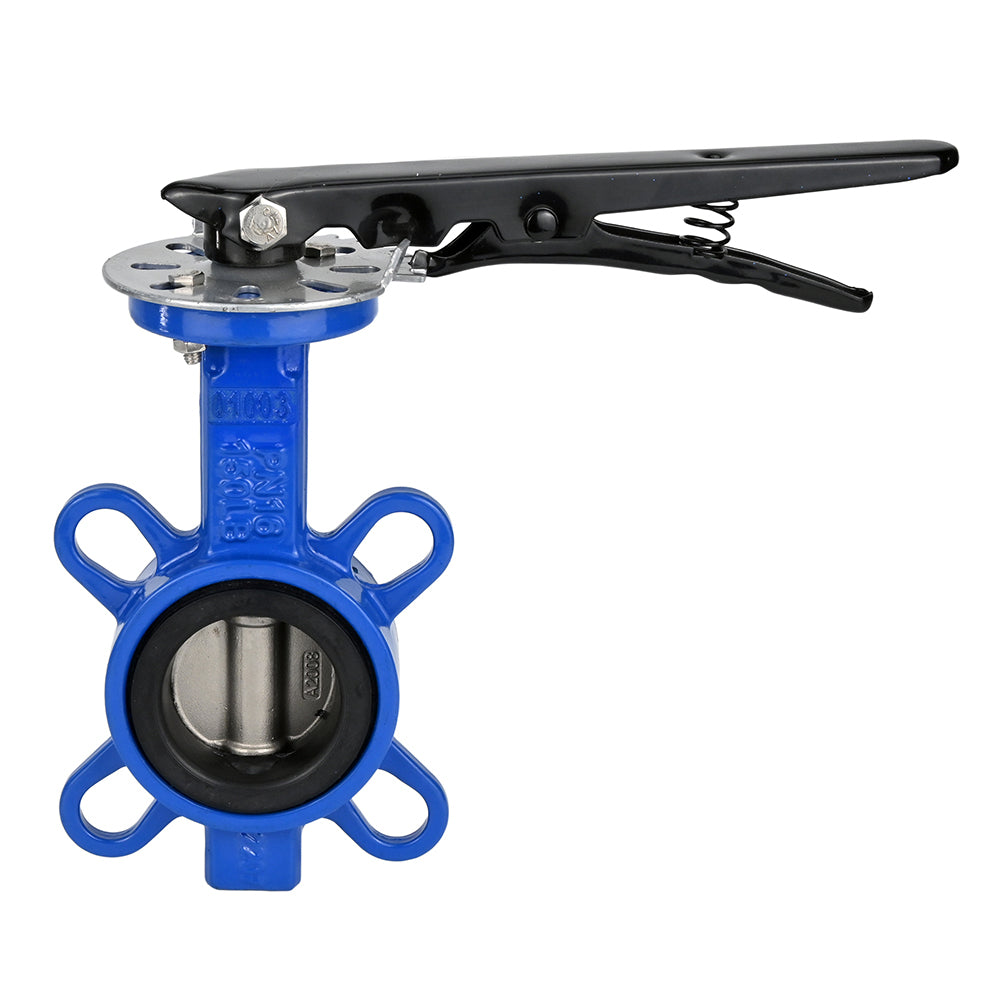

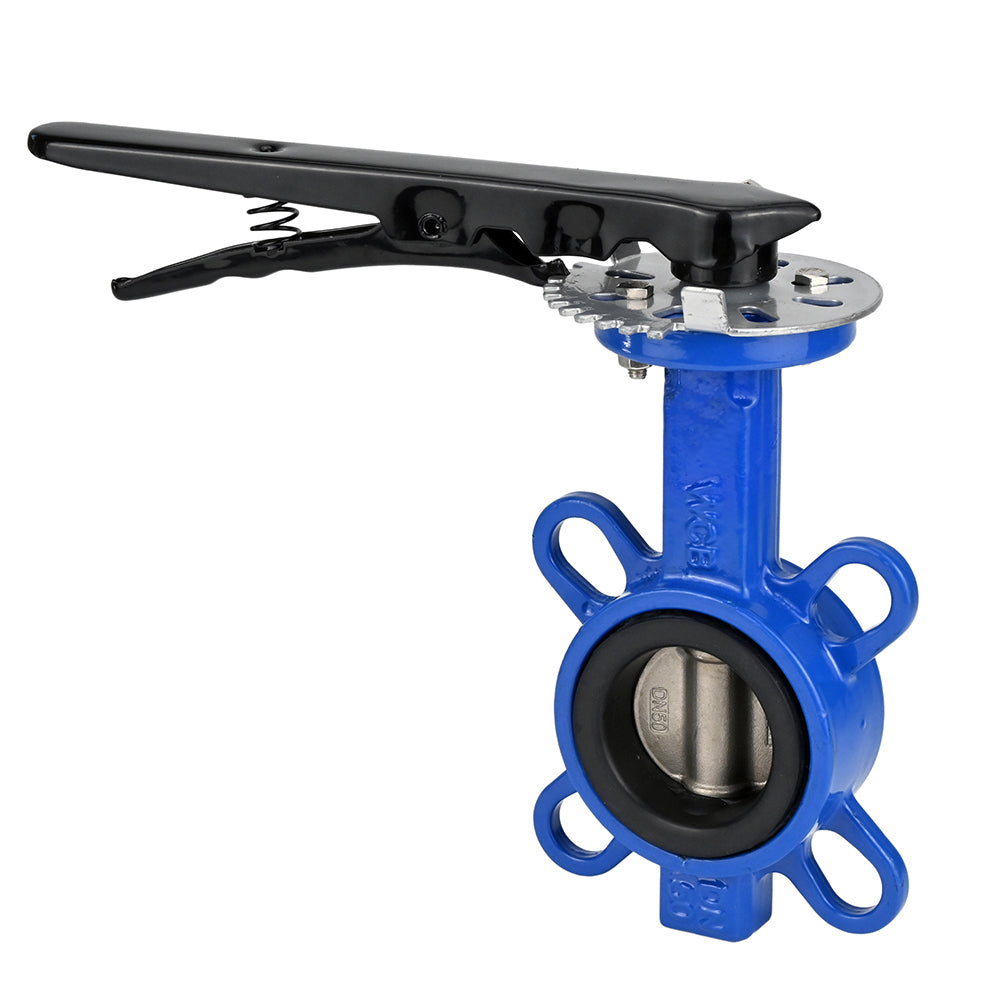

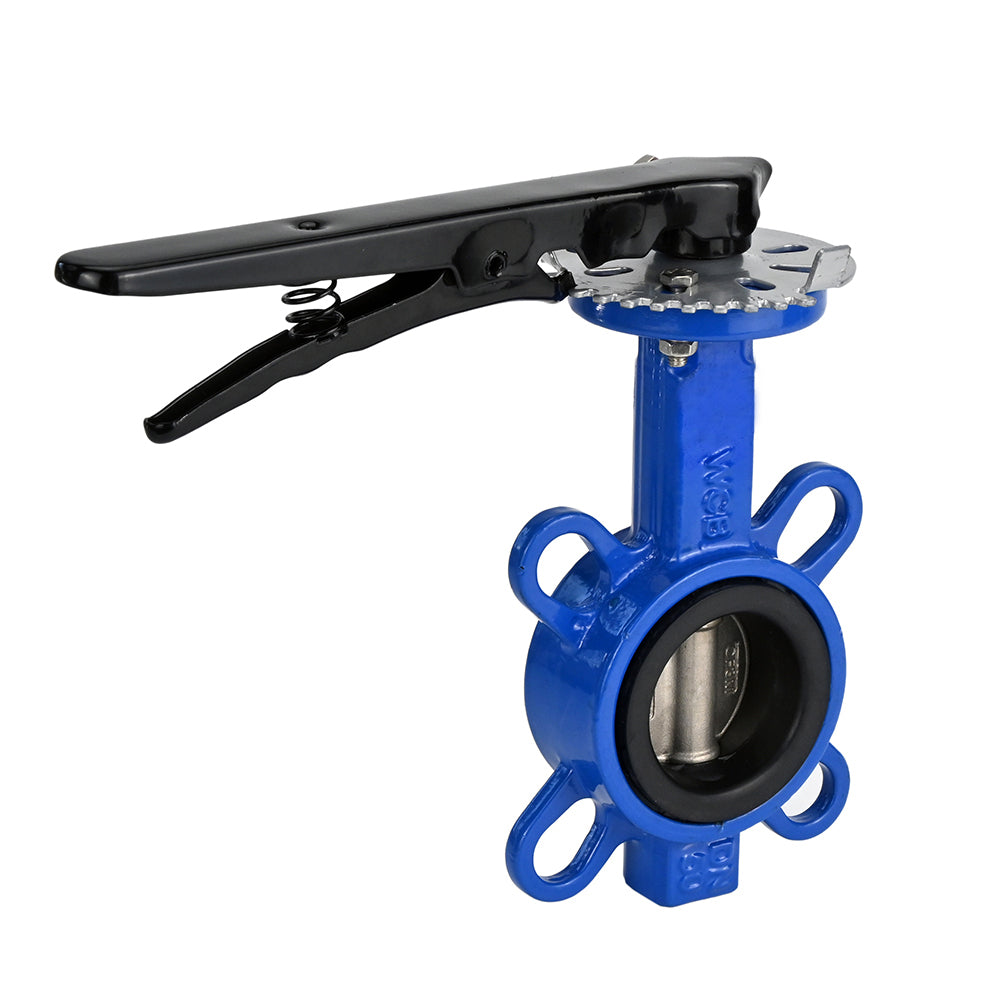

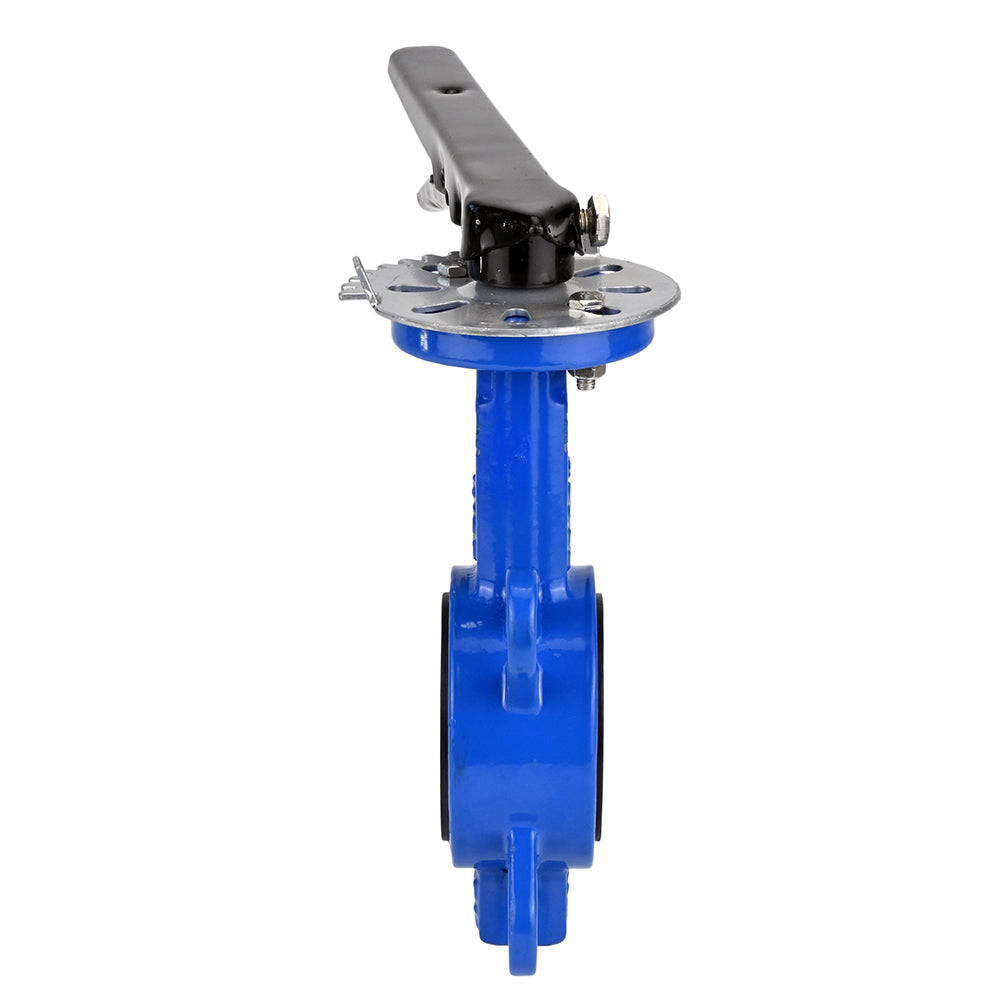

Wasser-drosselklappe Elephant WCB-316L-VITON 232 PSI, gehäusematerial – edelstahl WCB, scheibenmaterial – edelstahl 316L, dichtung – VITON, handradbetätigung

€110,60
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Die Wasserklappe Elephant ist für den Einsatz als Absperr- oder Regelarmatur zur Durchflussregelung in Wärme- und Wasserversorgungssystemen sowie in technologischen Prozessen in der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie und anderen Branchen bestimmt.

Gesamt- und Einbaumaße des Schiebers Elephant WCB-316L-VITON 232PSI, Gehäusematerial - Edelstahl WCB, Scheibenmaterial - Edelstahl 316L, Dichtung - VITON, Handradbetätigung

Overall and installation dimensions of the gate valve Elephant WCB-316L-VITON 232PSI, body material - stainless steel WCB, disk material - stainless steel 316L, seal - VITON, handwheel operated

Verschluss-Skizze Elephant WCB-316L-VITON 232PSI, Gehäusematerial - Edelstahl WCB, Scheibenmaterial - Edelstahl 316L, Dichtung - VITON, handradbetätigt

DN 50 65 80 100 125 150 200 250 300
H1 76 89 95 114 127 140 177 203 242
H2 162 175 181 200 213 225 260 292 337
H3 32 32 32 32 32 32 36 36 36
L 45 48 49 55 58 59 64 70 80
S 9 9 9 11 14 14 17 22 22
K 50 50 50 50 70 70 102 102 125
C 125 145 160 180 210 240 295 355 410
A 240 240 240 280 280 280 390 390 530
B 270 270 270 350 350 350 480 480 680
n - Ø 4 - Ø18 4 - Ø18 4 - Ø18 4 - Ø18 4 - Ø18 8 - Ø23 12 - Ø23 12 - Ø27 12 - Ø27
Vorbau 9x9 9x9 9x9 11x11 14x14 14x14 17x17 22x22 22x22
ISO 5211 F05 F05 F05 F05 F07 F07 F10 F10 F12
Gewicht 2 2.3 2.6 4.1 5.2 6.6 11.5 17.3 27.8

Werkstoffe der Riegelteile Elephant WCB-316L-VITON 232PSI, Gehäusewerkstoff - Edelstahl WCB, Scheibenwerkstoff - Edelstahl 316L, Dichtung - VITON, handradbetätigt

№ Name des Teils Material
1 Körper Rostfreier Stahl AISI316L (03X17H14M3) oder Kohlenstoffstahl WCB
2 Manschette VITON
3, 4,
5		 Scheibe, Stab, Stift Stahl AISI316L (03Х17Н14М3)
6 Buchse PTFE
7 O-ring NBR Nitril
8, 9 Platte, Handgriff Kohlenstoffstahl

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Kohlenstoffstahl WCB
  • Maximal zulässige Temperatur
    200 °C
  • Verbindungstyp
    Kompaktflansch
  • Steuerungstyp
    Handhaben
  • Betriebsumgebung
    Mineral- und Pflanzenöle, Tierische Fette, Fette und Kraftstoffe, Heiße Luft
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    VITON
  • Disc material
    Edelstahl AISI 316L/1.4404

Bewertungen (0)

Dokumentation

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D050-17241DN5016 bar €110,60 5 Auf Lager
    D050-17242DN6516 bar €122,30 3 Auf Lager
    D050-17243DN8016 bar €136,29 3 Auf Lager
    D050-17244DN10016 bar €200,93 2 Auf Lager
    D050-17245DN12516 bar €263,13 2 Auf Lager
    D050-17246DN15016 bar €309,90 2 Auf Lager
    D050-17247DN20016 bar €406,19 1 Auf Lager
    D050-17248DN25016 bar €747,49 Ausverkauft
    D050-17249DN30016 bar €906,40 1 Auf Lager
