Elephant  |  SKU: D050-24593

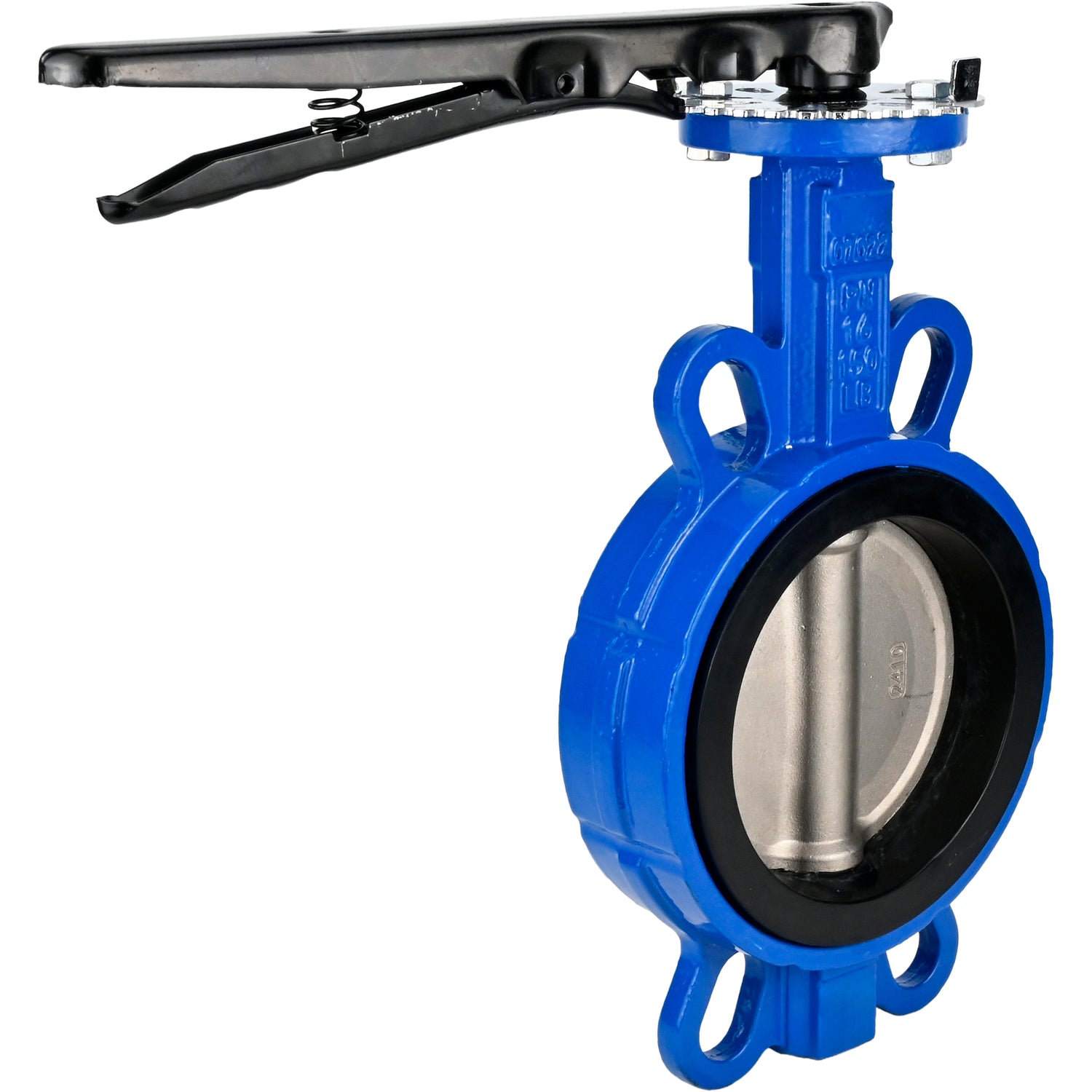

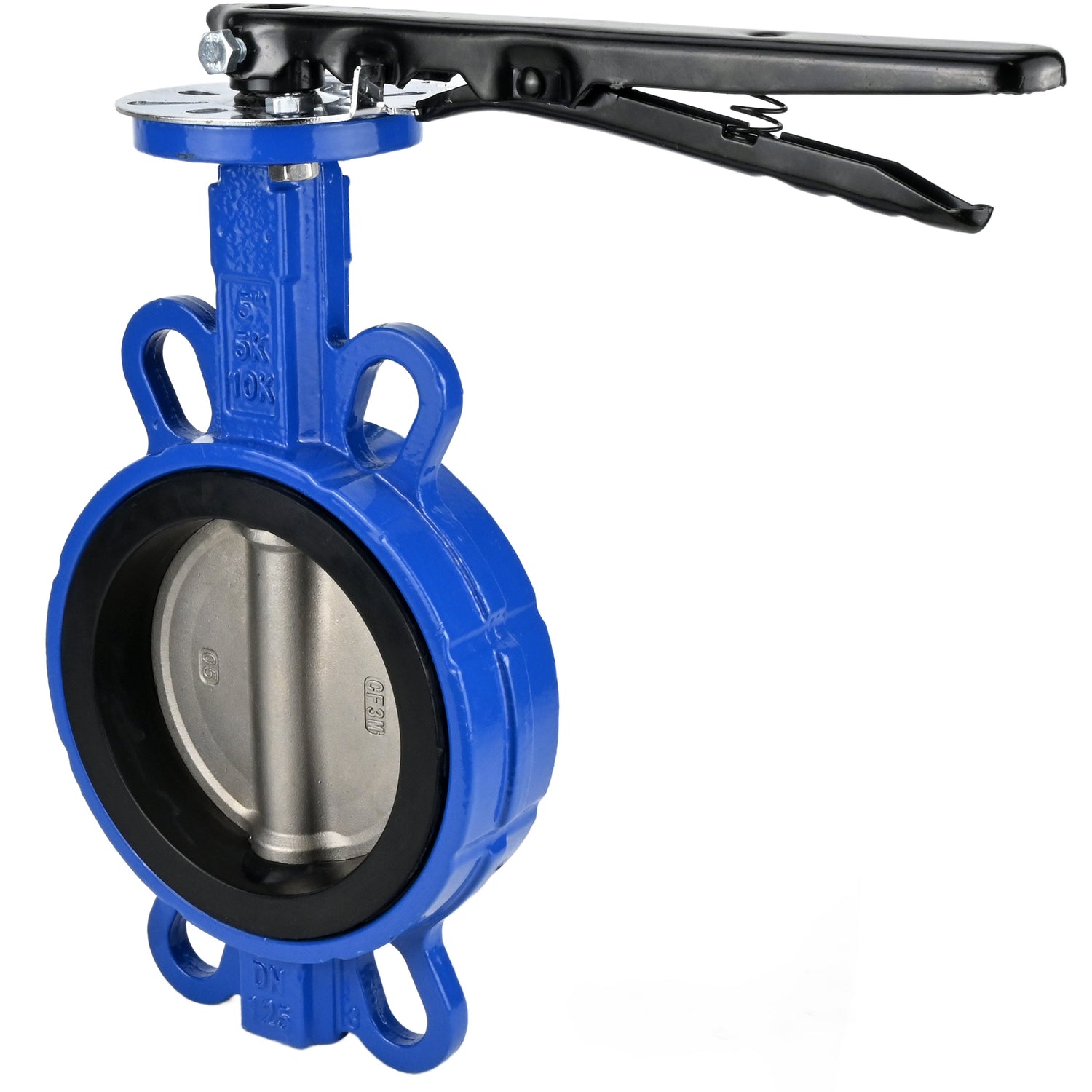

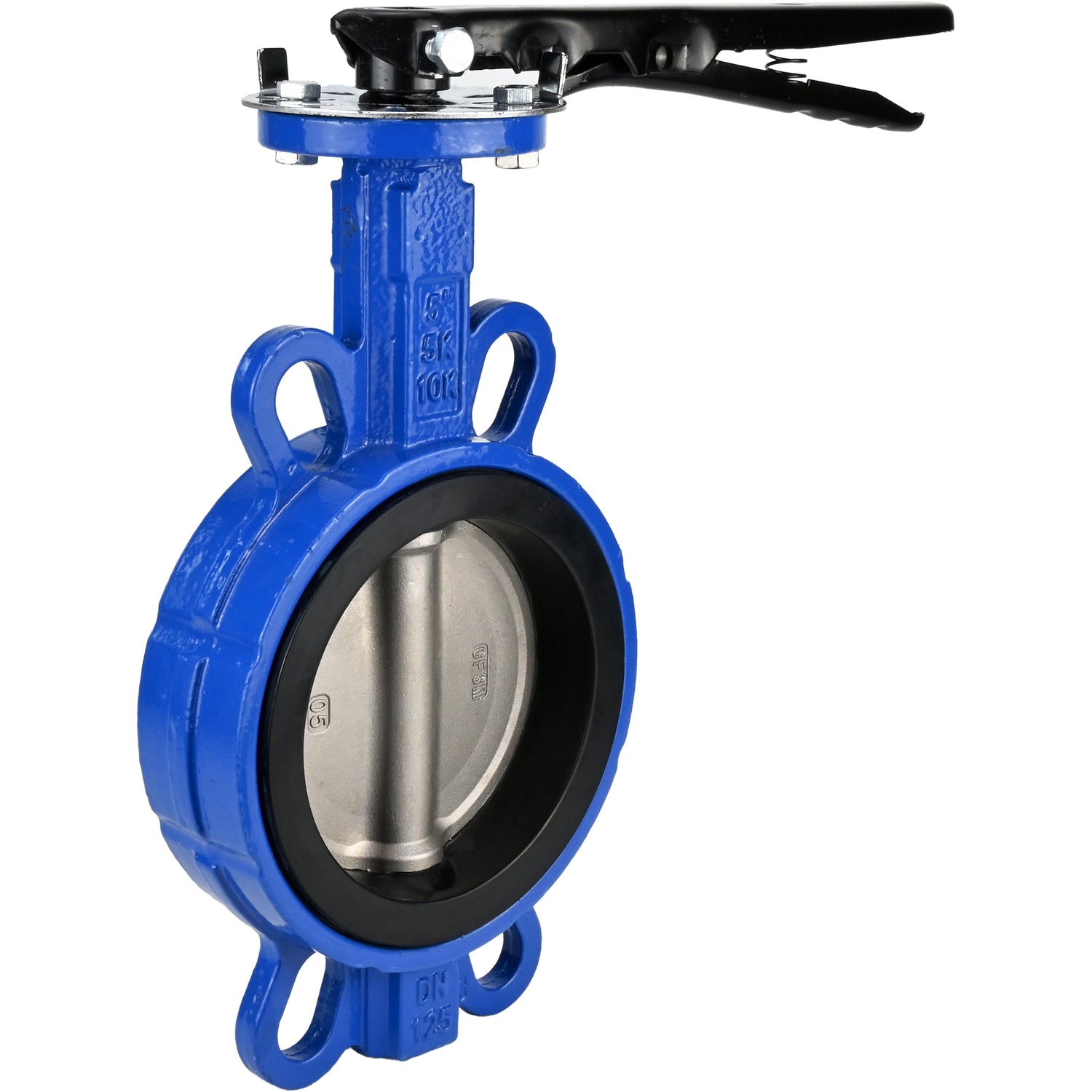

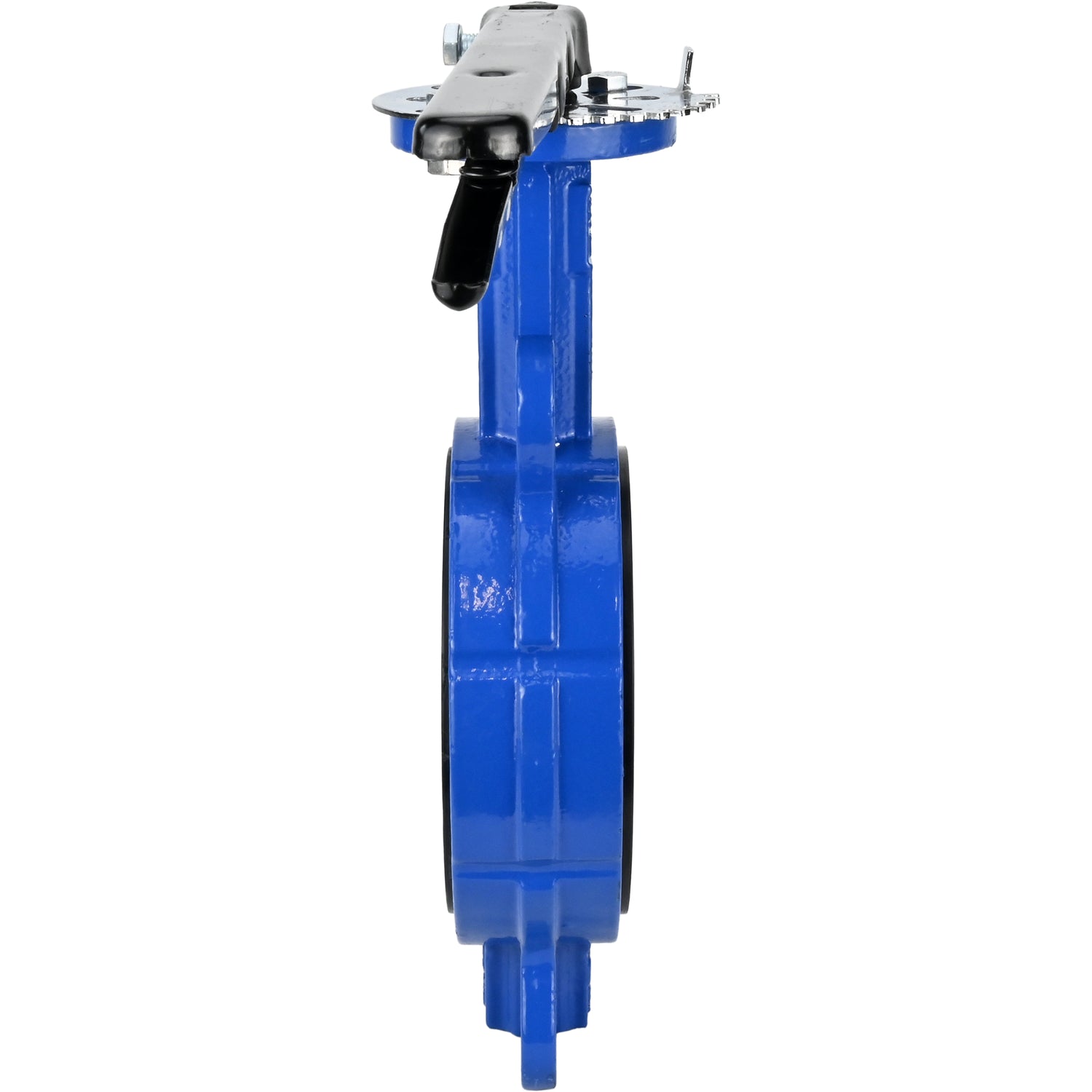

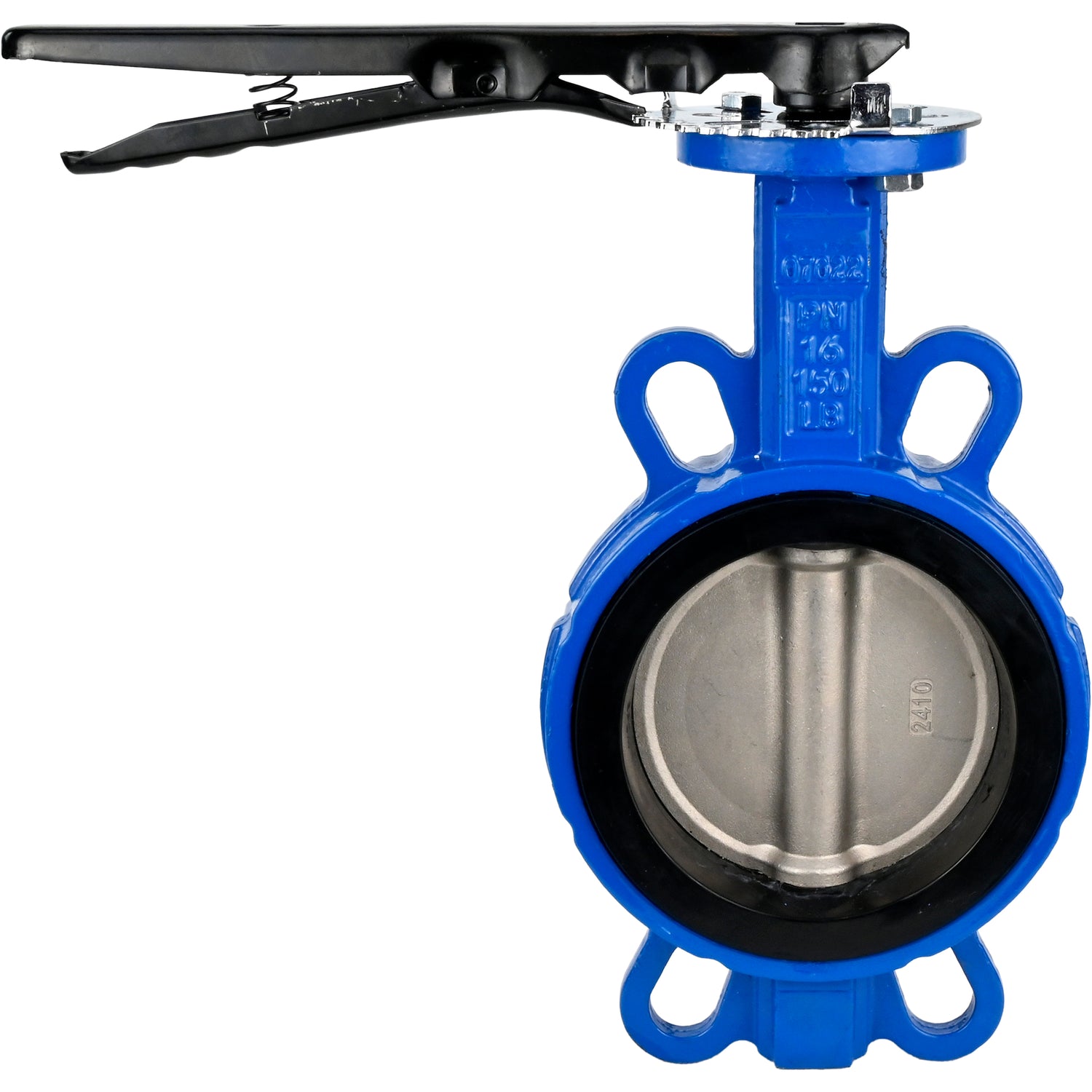

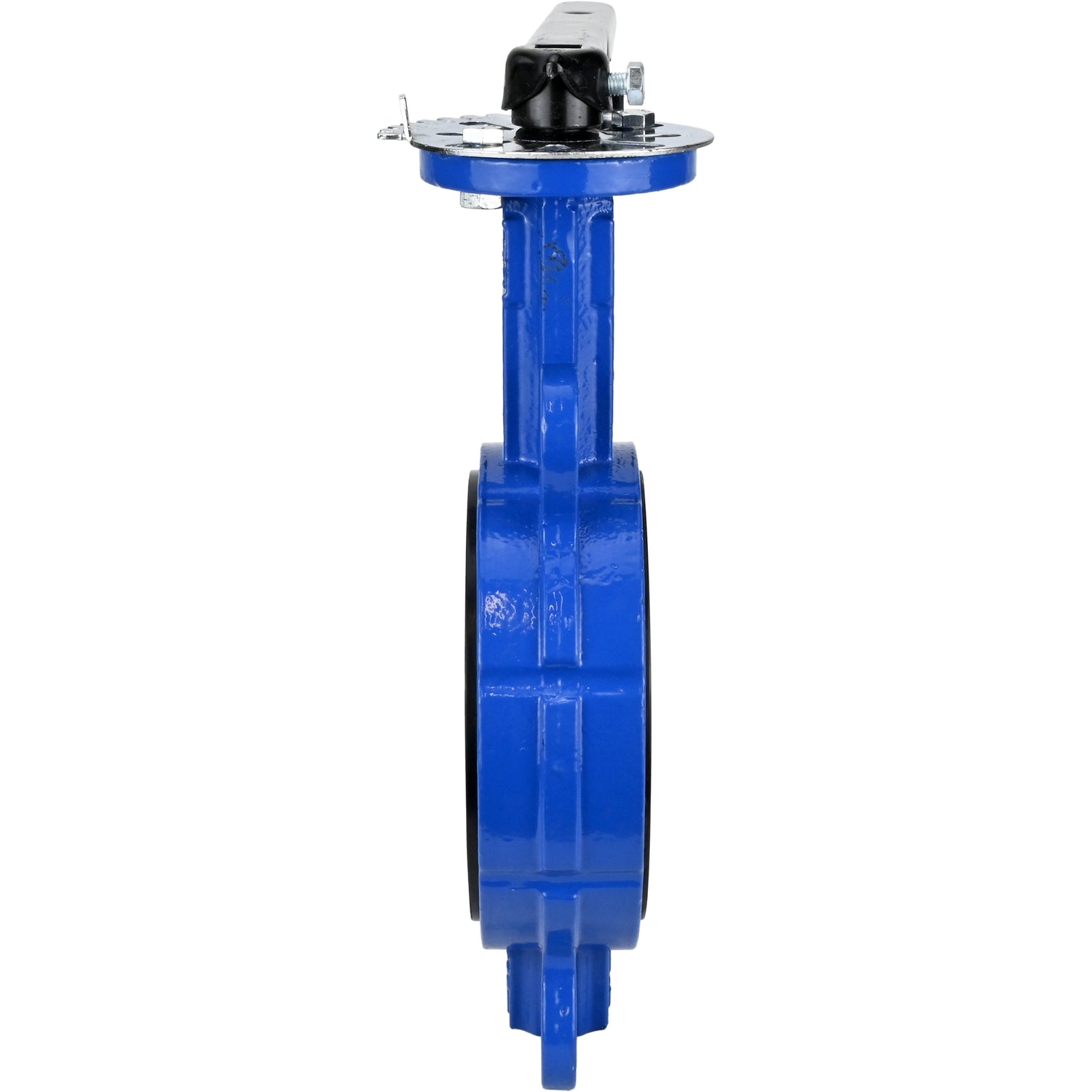

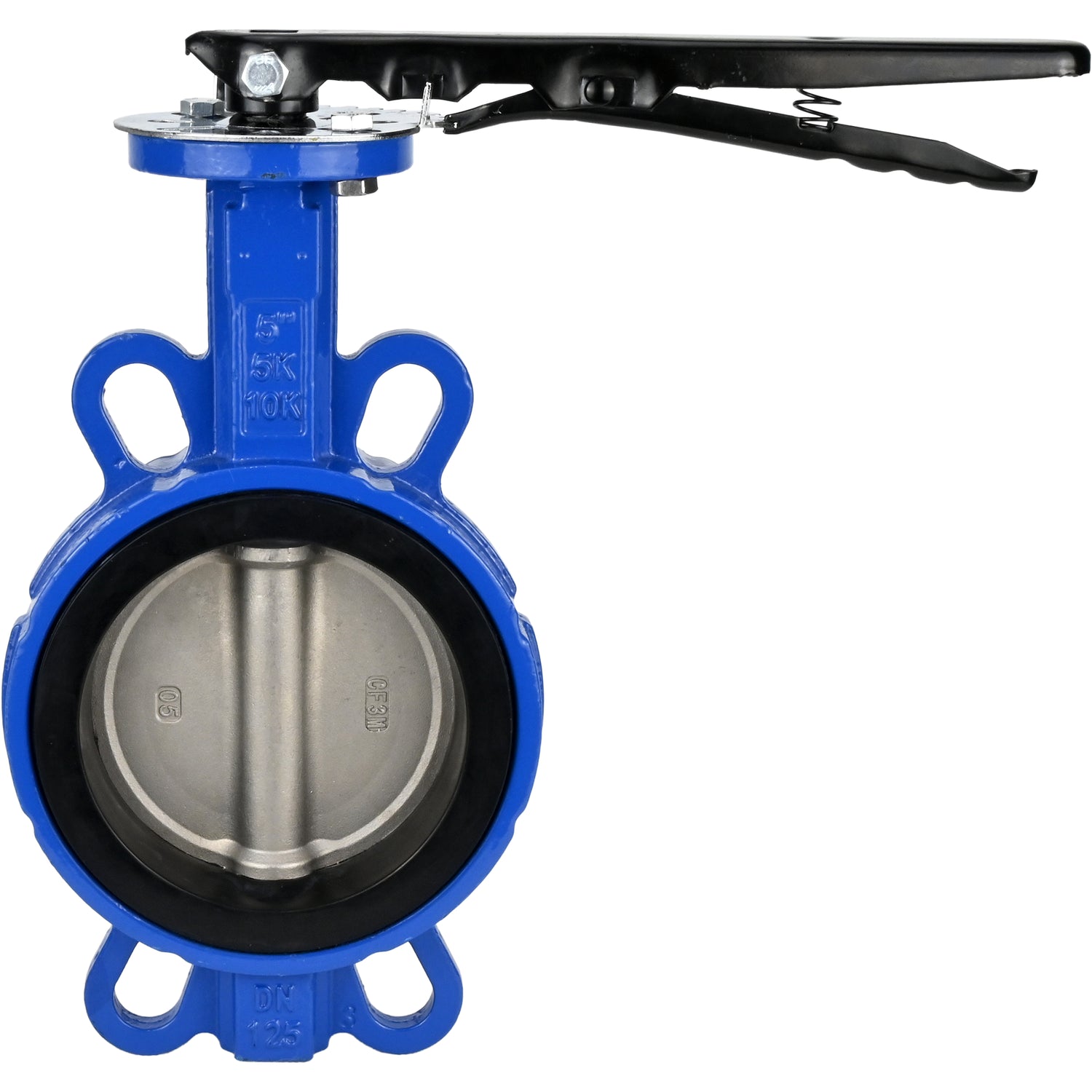

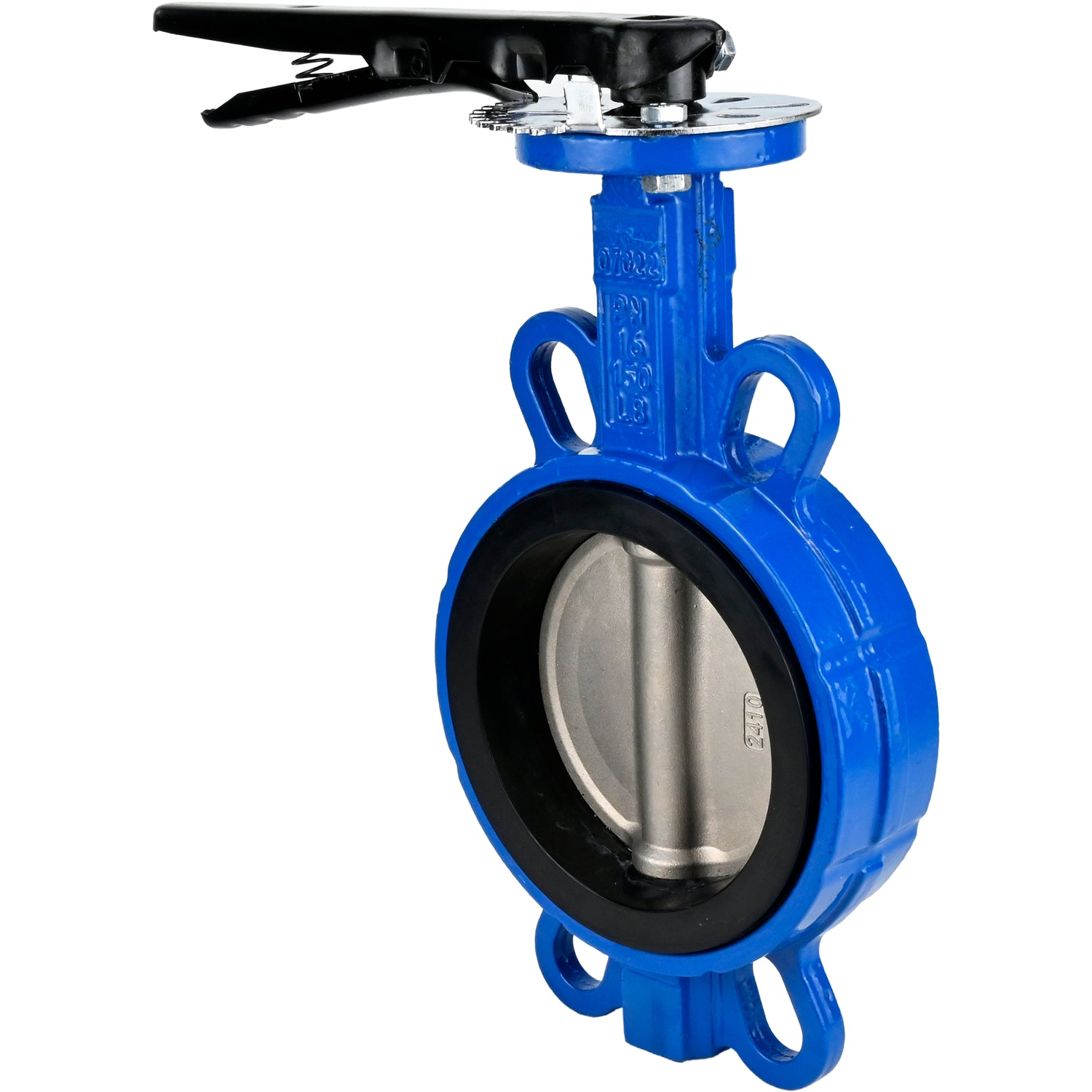

Wasser-Drosselklappe Elephant WBV1632E-2W-Fb, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Edelstahl AISI 316, Dichtung - EPDM, Griff

€117,45
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

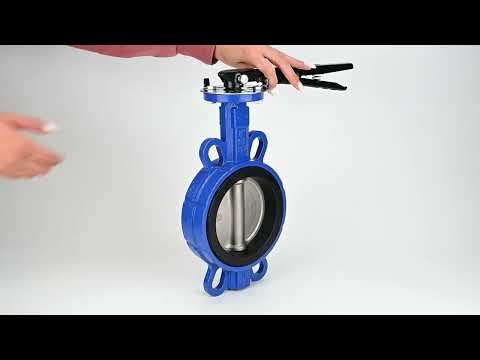

Die Absperrklappe WBV1632E-2W-Fb ist für den Einsatz als Absperr- oder Regelarmatur zur Durchflussregelung in Wärme- und Wasserversorgungssystemen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie und anderen Branchen bestimmt. Funktionsprinzip: Das Öffnen und Schließen der Ventile erfolgt durch Drehen der Scheibe um 90°. Das Öffnen erfolgt durch Drehen des Griffs gegen den Uhrzeigersinn, das Schließen im Uhrzeigersinn.





Einbaumaße und Größen der Wasserklappe Elephant WBV1632E-2W-Fb, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Edelstahl AISI 316, Dichtung - EPDM, Griff:

Durchmesser L H H1 D2 D1 n-d
DN40 43 147 70 92 125 4- Ø23
DN50 43 147 70 92 125 4- Ø23
DN65 46 155 76 110 145 4- Ø23
DN80 46 164 92 121 160 8- Ø20
DN100 52 175 106 153 180 4- Ø23
DN125 56 194 119 176 210 4- Ø23
DN150 56 206 132 207 240 4- Ø25
DN200 60 237 162 259 295 4- Ø25
DN250 68 282 200 316 355 4-Ø28
DN300 78 311 225 370 410 4-Ø28




Details und Materialien der Wasserklappe Elephant WBV1632E-2W-Fb, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Edelstahl AISI 316, Dichtung - EPDM, Griff:

№ Name des Teils Material
1 Gehäuse Gusseisen QT450
2 Scheibe Edelstahl 316L
3 Dichtung EPDM + verschleißfestes Material (Silizium+Graphit)
4 Spindel Stahl 2Cr13



Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    gusseisen QT450
  • Maximal zulässige Temperatur
    110 °C
  • Verbindungstyp
    kompakt geflanscht
  • Steuerungstyp
    griff
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    EPDM
  • Disc material
    edelstahl AISI 316

Bewertungen (0)

Dokumentation
nullButterfly valve for abrasive media Elephant WBV1632E-2W-Fb-R DN250-300 16 bar cast iron interflanged with gearbox
nullButterfly valve for abrasive media Elephant WBV1632E-2W-Fb-H DN40-200 16 bar
nullButterfly valve for abrasive media Elephant WBV1632E-2W-Fb-H DN40-200 16 bar cast iron interflanged with handle

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D050-24593DN4016 bar €117,45 5 Auf Lager
    D050-24594DN5016 bar €127,32 5 Auf Lager
    D050-24595DN6516 bar €136,45 5 Auf Lager
    D050-24596DN8016 bar €150,21 5 Auf Lager
    D050-24597DN10016 bar €164,58 5 Auf Lager
    D050-24598DN12516 bar €225,13 5 Auf Lager
    D050-24599DN15016 bar €303,80 5 Auf Lager
    D050-24600DN20016 bar €416,64 5 Auf Lager
    D050-24601DN25016 bar €915,02 5 Auf Lager
    D050-24602DN30016 bar €1.184,44 5 Auf Lager
