Water Butterfly Valve Elephant WBV3232V-2W-Fb-H, Gehäusematerial - Ede
Elephant  |  SKU: D050-26330

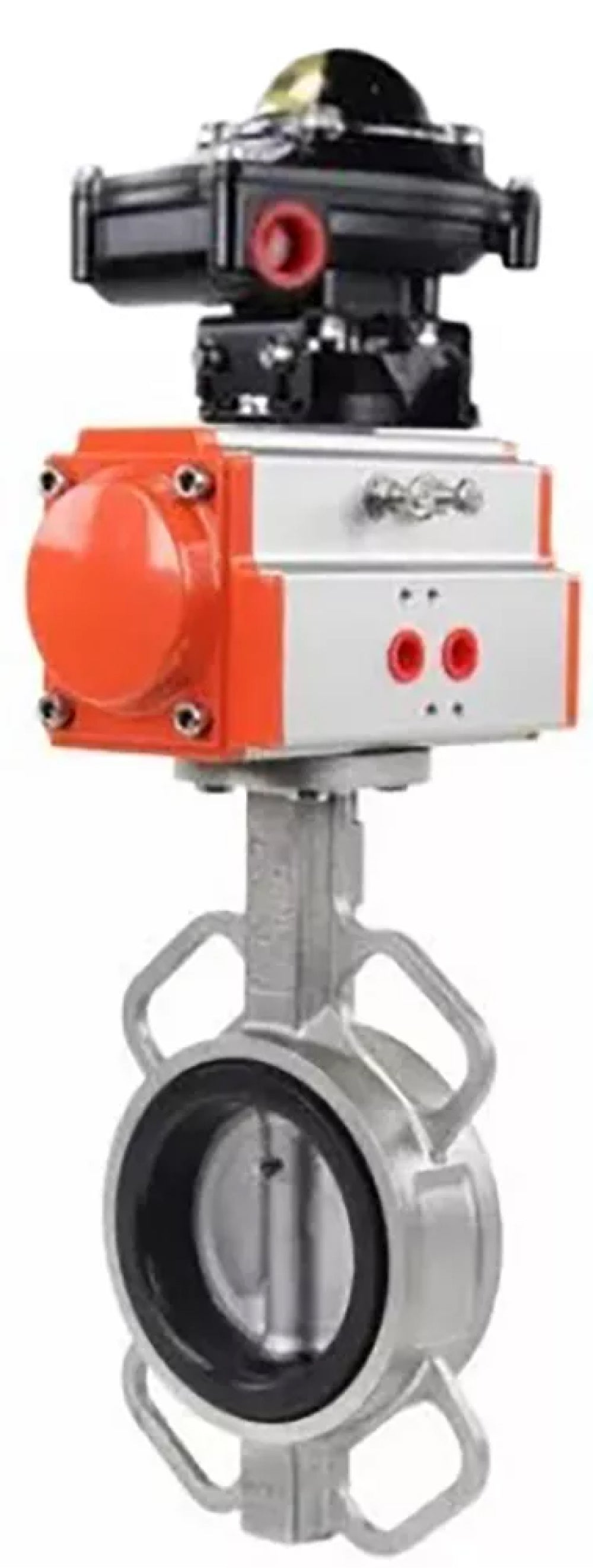

Water Butterfly Valve Elephant WBV3232V-2W-Fb-H, Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - Viton, mit pneumatischem Antrieb mit Rückstellfedern PA-SA, LSU APL-510N-EX

€527,58
inkl. MwSt. Versand wird beim Checkout berechnet.

Water Butterfly Valve Elephant WBV3232V-2W-Fb-H, Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - Viton, mit pneumatischem Antrieb mit Rückstellfedern PA-SA, LSU APL-510N-EX - DN50 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Absperrklappe WBV3232V-2W-Fb PA-SA APL-510N-EX ist für den Einsatz als Absperr- oder Regelventile zur Durchflussregelung in Wärmelieferungssystemen, Wasserversorgungssystemen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen konzipiert.

SA pneumatische Antriebe sind für die Automatisierung der Steuerung von industriellen Absperrventilen - Schiebern, Kugelhähnen - konzipiert. Pneumatische Antriebe sind sowohl für den Innen- als auch für den Außenbereich ausgelegt. Alle inneren und äußeren Teile sind korrosionsbeständig beschichtet.

Die APL-510N-EX Endschaltereinheit ist ein elektrotechnisches Gerät, das dazu dient, den Arbeitskreis zu öffnen und zu schließen sowie die Positionen des Absperrkörpers von Rohrleitungsventilen zu visualisieren. In einem versiegelten Gehäuse befinden sich in der Regel zwei mechanische Schalter, die für eine Spannung bis zu 250 V ausgelegt sind, die die Position des Betätigerstabs überwachen und in den Endstellungen signalisieren. Sie sind auf der Oberseite der Betätigeroberfläche montiert. Im oberen Teil der Endschaltereinheit befindet sich eine zweifarbige visuelle Indikator-Halbkugel. Wenn das angeschlossene Rohrarmatur geschlossen ist, ist nur der rote Teil der Halbkugel mit der Aufschrift CLOSED sichtbar; wenn es geöffnet ist, ist nur der gelbe Teil mit der Aufschrift OPEN sichtbar. Dieser visuelle Indikator ist aus der Ferne gut sichtbar, was die Inspektion der Ausrüstung vereinfacht, und der Farbunterschied zwischen der offenen und geschlossenen Position verringert die Wahrscheinlichkeit einer Fehlinterpretation der Informationen. Durch die Verwendung der BCV ist es möglich, Informationen über die Position der Rohrleitungsventile (offen/geschlossen) an automatisierte Steuerungssysteme zu übertragen, was die Zuverlässigkeit des Systems als Ganzes erhöht und die Diagnose im Fehlerfall vereinfacht.





Technische Parameter der Elephant WBVV3232V-2W-Fb-H Wasser-Scheibenschieber, Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - Viton, mit pneumatischem Antrieb mit Rückstellfedern PA-SA, LSU APL-510N-EX:

Nennweite DN, mm 50 - 300
Nenn-Druck PN, MPa (kg/cm2) 1,6 (16)
Durchflussrichtung doppelseitig
Umgebungstemperatur t, ⁰C Von -20 bis +200: für VITON
Arbeitsmedium VITON: Mineral- und Pflanzenöle, tierische Fette, Schmierfette und Kraftstoffe, Heißluft, Dampf.
Verbindung zur Pipeline Zwischenflansch

Gate WBV3232V-2W-Fb PA-SA APL-510N-EX





Abmessungen und Maße der Elephant WBV3232V-2W-Fb-H Wasser-Scheibenabsperrventile, Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - Viton, pneumatisch betätigt mit Rückstellfedern PA-SA, LSU APL-510N-EX:

DN A, mm B, mm C, mm E, mm G, mm L, mm M, mm
40 340.4 56 109 153 101 33 121.4
50 392.4 76 109 153 101 45 121.4
65 430.4 89 134 279 119 48 121.4
80 436.4 95 134 279 119 49 121.4
100 455.4 114 134 279 119 55 121.4
125 491.4 127 157 308 137.5 58 121.4
150 503.4 140 157 308 137.5 59 121.4
200 580.4 177 199 465 175 64 121.4
250 670.4 203 257 542 226 70 121.4
300 715.4 242 257 542 226 80 121.4

Skizze des Gates WBV3232V-2W-Fb PA-SA APL-510N-EX





Materialien Elephant WBV3232V-2W-Fb-H Wasser-Scheibenschieber, Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - Viton, pneumatisch betrieben mit Rückstellfedern PA-SA, LSU APL-510N-EX:

Name Material
Körper Edelstahl AISI 316L/03X16H15M3
Manschette VITON
Scheibe Stahl AISI316L (03X17H14M3)
Stängel Stahl AISI316L (03X17H14M3)
Zucht AISI316L (03Cr17N14M3) Stahl
Ärmel PTFE
O-Ring Nitril NBR
Platte, Griff Kohlenstoffstahl

Skizze der Detailierung des Tores WBV3232V-2W-Fb PA-SA APL-510N-EX



Technische Daten der SA Pneumatikaktuatoren

Design mit Rückholfedern
Nenn­druck PN, bar 12
Arbeitsdruck, bar 2...8
Arbeitsmedium Gefilterte Druckluft oder nicht aggressive Gase, Öle
Maximaler Partikeldurchmesser weniger als 30 µm2
Betriebstemperatur t, ⁰C - 20 bis +80 - 40 bis +80 (Niedertemperaturversion) - 20 bis +160 (in trockener Luft)
Einstellbereich ± 5 ° für die Rotation bei 0 ° und 90 °
Manuelle Übersteuerung Ist
Positionsanzeige offen/geschlossen
Betriebsumgebung innen und außen. (Alle internen und externen Teile sind korrosionsgeschützt beschichtet)



Materialien der SA Pneumatikaktuatorenteile:

Nr. Name Material
1 Gehäuse extrudiertes Aluminium
2 Seitenstecker Aluminiumguss
3 Gang Edelstahl
4 Kolben Stahl/Aluminium
5 Stecker Edelstahl
6 Kolbenring NBR
7 Federn Federstahl
8 Kolbenlager technischer Kunststoff
9 Kolbenring NBR
10 Stecker NBR
11 Druckring technischer Kunststoff
12 Ring technischer Kunststoff
13 Waschmaschine Edelstahl
14 Federklammer Edelstahl
15 Indikator Plastik
16 Blinkergehäuse Plastik
17 Lager technischer Kunststoff
18 Nocken Stahl
19 Lager NBR
20 Lager technischer Kunststoff
21 Lager technischer Kunststoff
22 Dichtungsring NBR
23 Dichtungsring NBR
24 Lager Edelstahl
25 Einstellmutter Edelstahl
26 Einstellschraube Edelstahl
27 Ärmel Aluminium

Materialskizze des SA Pneumatikaktuators



Eigenschaften der Endschaltereinheit APL-510N-EX:

Parameter Bedeutung
Gehäuse allwetter IP67/ NEMA4 4X,7,9
explosionsgeschützt E EX d IIC T6
Kompatible Geräte Vierteldrehungs-Pneumatikaktuatoren;
- alle Aktuatoren mit einer Wellenrotation um 90
Voller Drehwinkel 90°
Kabelverschraubungen 2 x NPT 3/4"
Elektrischer Anschluss Schraubklemmen 8 Punkte (0,08 - 2,5) mm2
Gewinde der Kabelverschraubung 2 x NPT 3/4"
Art des visuellen Indikators zweifarbige Hemisphäre: OPEN (Offen) - gelb CLOSED (Geschlossen) - rot
Schalter/Sensoren zwei mechanische Schalter zwei Näherungssensoren
Nennspannung, V 250
Nennstrom, A 16
Zulässige Umgebungstemperatur, °C -20 bis +66
Durchschnittliche Lebensdauer, Zyklen 10 000 000
Gewicht, kg 1.8


Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Edelstahl AISI 316L
  • Maximal zulässige Temperatur
    200 °C
  • Verbindungstyp
    kompakt geflanscht
  • Steuerungstyp
    Pneumatischer Antrieb
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    Viton
  • Disc material
    Edelstahl AISI 316L
  • Explosionsgeschützt
    Ja
  • Drehmoment
    23 Nm
  • Manuelle Übersteuerung
    NEIN
  • Endschalter
    Ja
  • Feedback sensor
    Endschalter
  • Typ des pneumatischen Antriebs
    mit Rückholfedern
  • Drehwinkel
    90°
