Elephant  |  SKU: D050-31981

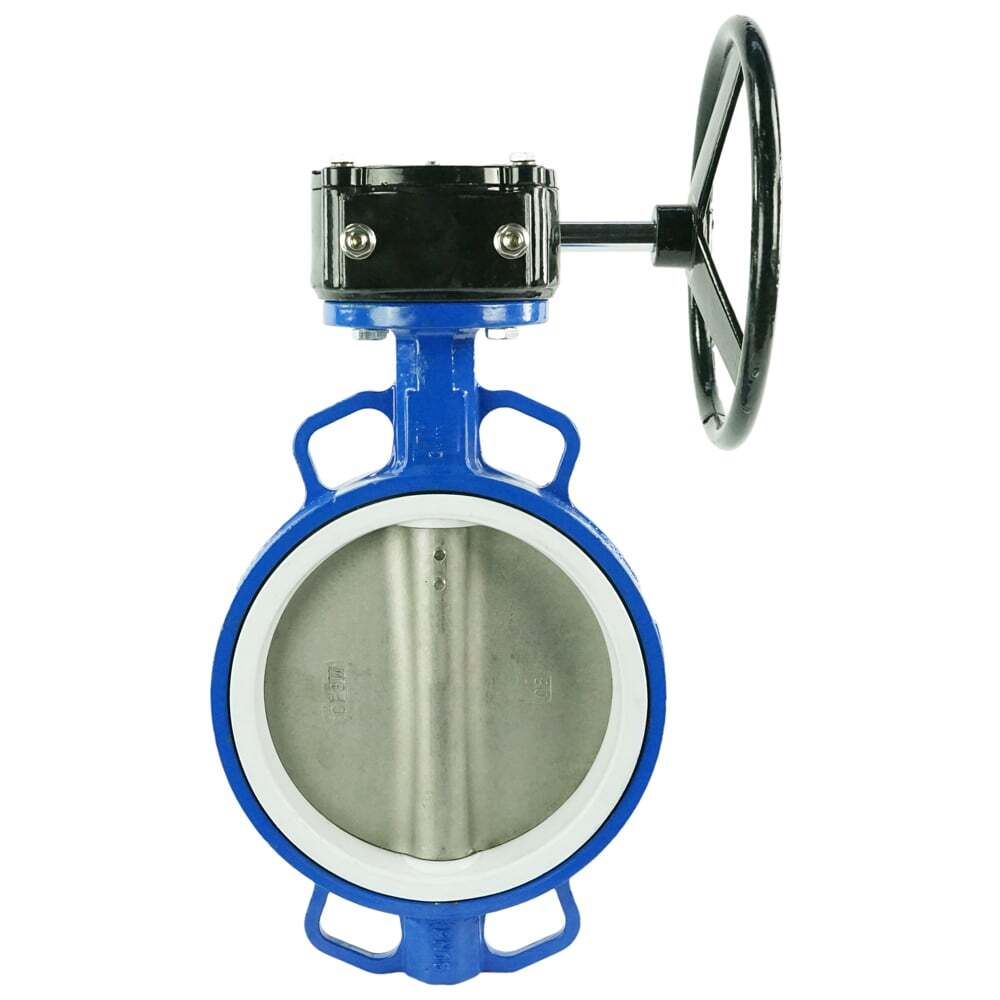

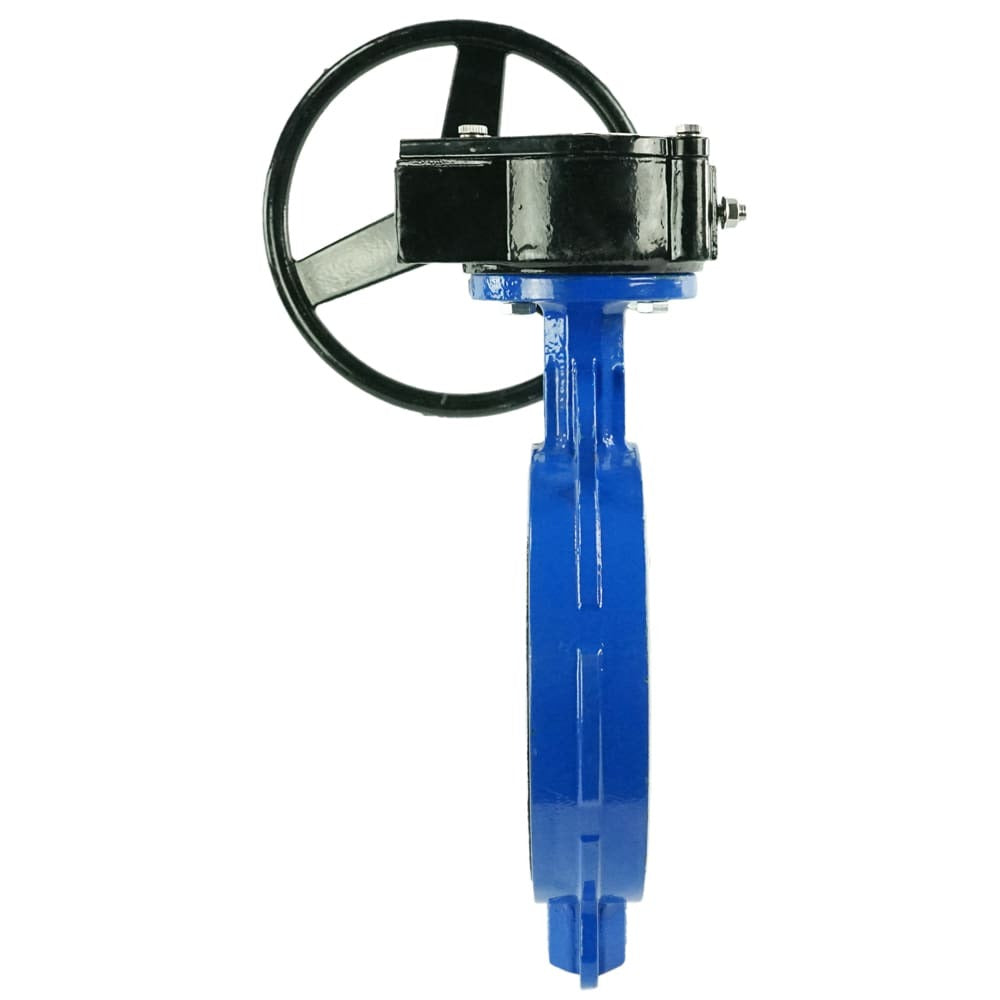

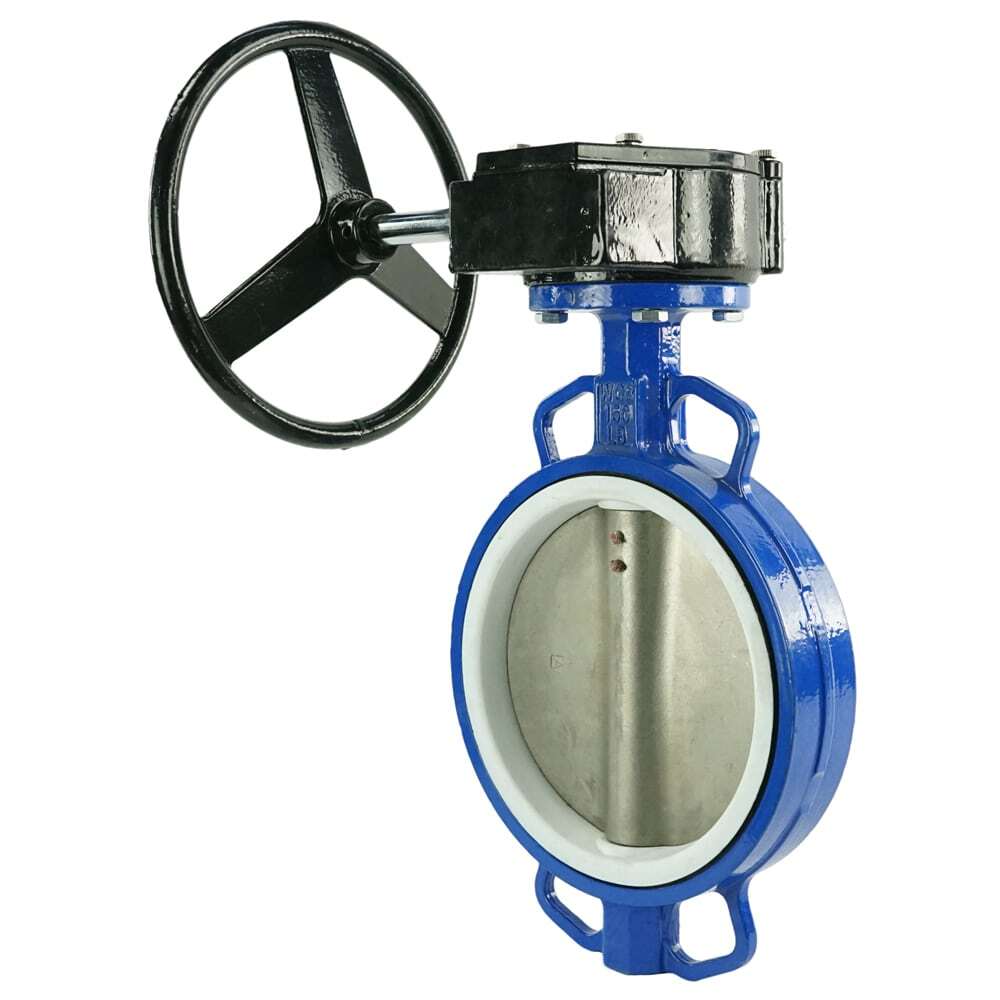

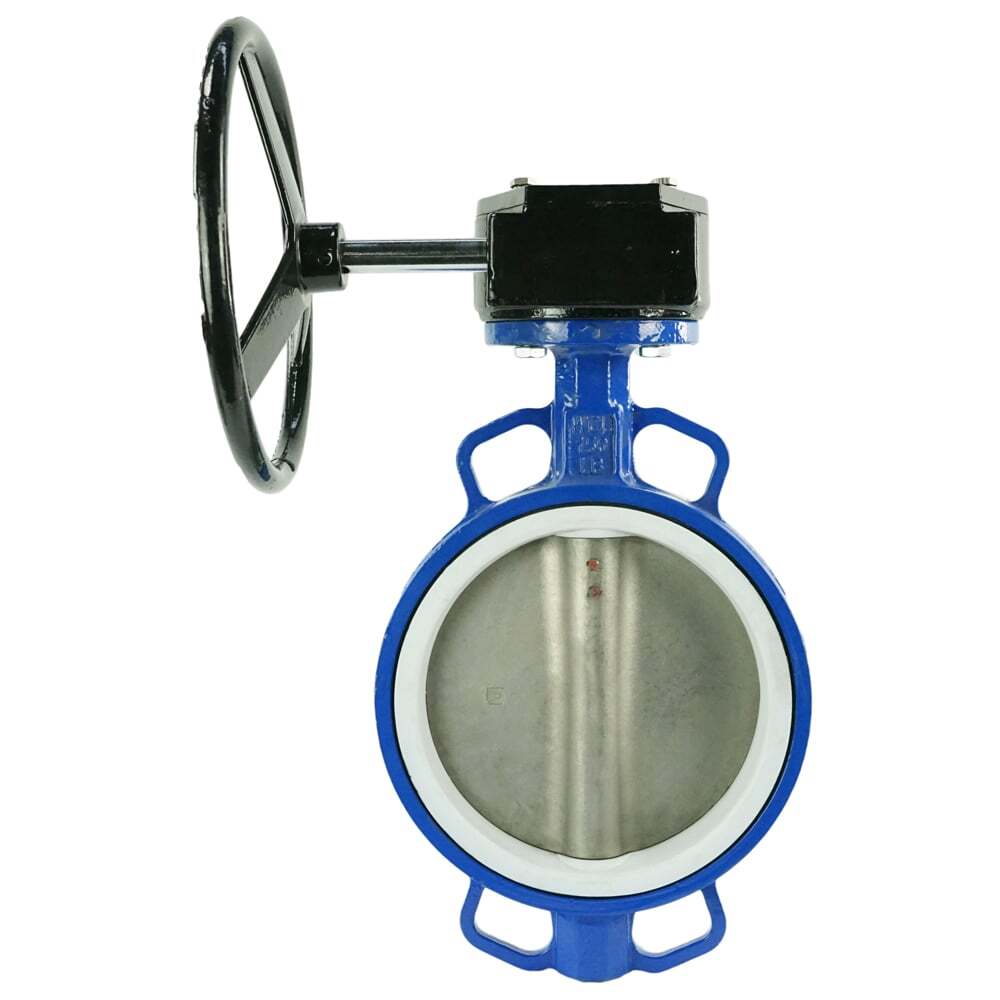

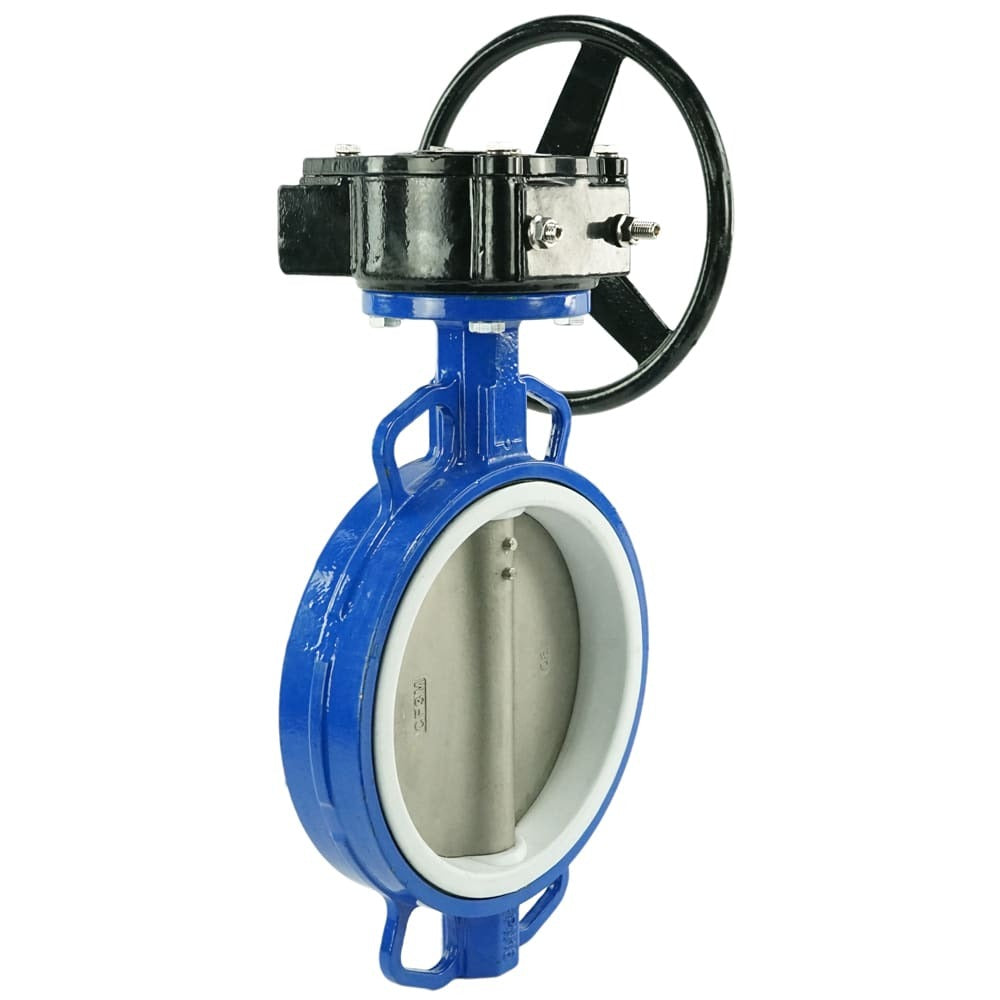

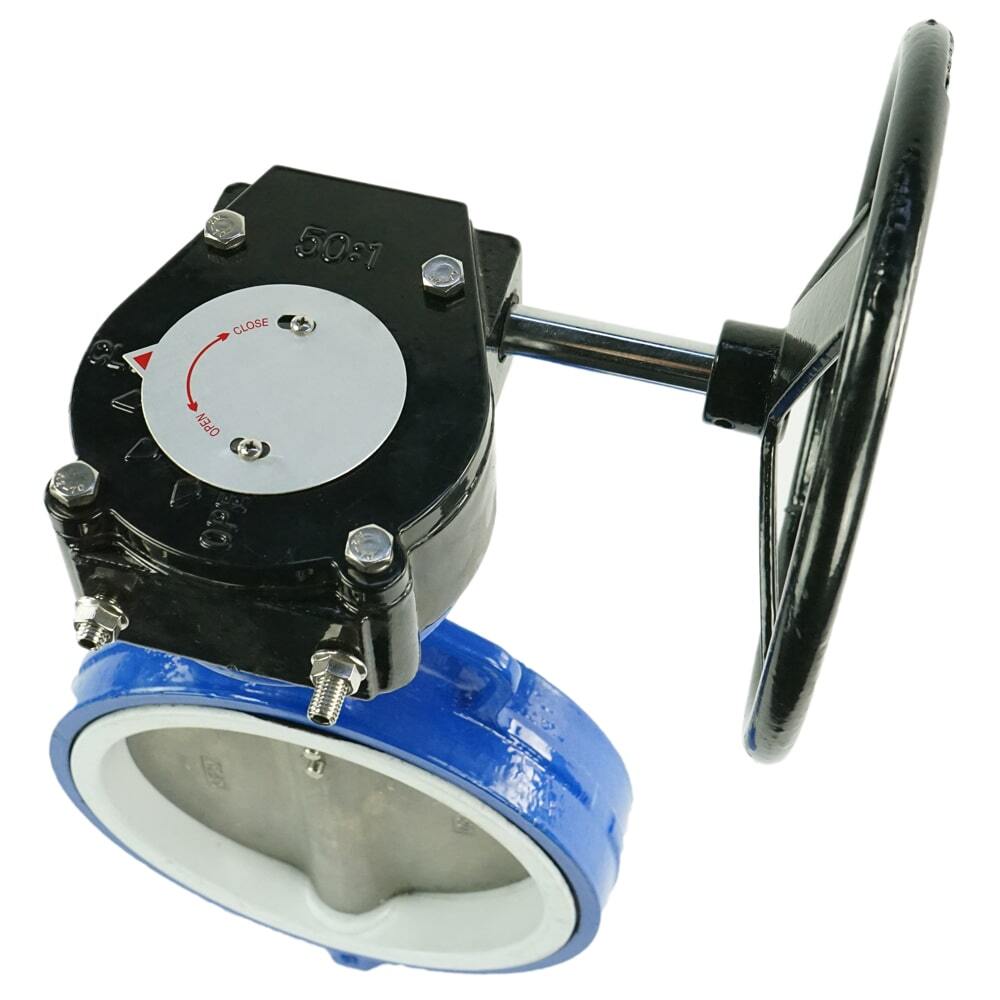

Wasser-Schmetterlingsventil Elephant WCB-316L-PTFE-RDN, Gehäusematerial - Kohlenstoffstahl WCB, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - PTFE, getriebegetrieben

€104,71
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Ein Wasser-Absperrschmetterlingsventil ist eine Art Ventil, das verwendet wird, um den Durchfluss von Wasser oder anderen Flüssigkeiten durch eine Rohrleitung zu steuern. Es erhält seinen Namen von der schmetterlingsförmigen Scheibe im Inneren des Ventils, die rotiert, um den Durchfluss zu öffnen oder zu schließen. Wenn das Ventil vollständig geöffnet ist, ist die Scheibe parallel zur Flussrichtung positioniert, was einen ungehinderten Durchgang des Wassers ermöglicht. Wenn das Ventil geschlossen ist, wird die Scheibe senkrecht zum Fluss gedreht und blockiert effektiv den Wasserfluss. Wasser-Absperrschmetterlingsventile werden häufig in verschiedenen Industrien und Anwendungen eingesetzt, darunter Wasseraufbereitungsanlagen, Abwassersysteme, Bewässerungssysteme und industrielle Prozesse. Sie sind bekannt für ihr kompaktes Design, ihre leichte Bauweise und ihre einfache Installation. Diese Ventile werden oft wegen ihrer schnellen Bedienung bevorzugt, da die Scheibe mit einer einfachen Vierteldrehung geöffnet oder geschlossen werden kann. Schmetterlingsventile können manuell mit einem Griff oder Hebel betätigt werden oder automatisiert mit elektrischen, pneumatischen oder hydraulischen Antrieben, um das Ventil aus der Ferne zu steuern. Sie sind bekannt für ihren geringen Druckverlust und relativ niedrige Kosten im Vergleich zu anderen Ventiltypen. Es ist zu beachten, dass Wasser-Absperrschmetterlingsventile speziell für den Einsatz mit Wasser und kompatiblen Flüssigkeiten ausgelegt sind. Für Ventile, die für den Einsatz mit korrosiven oder hochdruckhaltigen Flüssigkeiten bestimmt sind, können unterschiedliche Materialien und Designs erforderlich sein. Es ist wichtig, den geeigneten Typ von Schmetterlingsventil basierend auf der spezifischen Anwendung und den Flüssigkeitsanforderungen auszuwählen.





Skizze des Absperrklappenventils Elephant WBV3432P-2W-Fb RDN Ru16





Abmessungen des Schmetterlingsventils Elephant WBV3432P-2W-Fb RDN Ru16

D.N. A B D1 L C F
mm
40 110 56 110 33 50 130
50 162 76 125 45 50 130
65 175 89 145 48 50 130
80 181 95 160 49 50 130
100 200 114 180 55 50 130
125 213 127 210 58 50 130
150 225 140 240 59 50 130
200 260 177 295 64 70 160
250 292 203 355 70 70 160
300 337 242 410 80 70 160





Materialien der Teile des Schmetterlingsventils Elephant WBV3432P-2W-Fb RDN Ru16

Artikelnr. Name Material
1 Rahmen Kohlenstoffstahl
2 Manschette PTFE
3 Scheibe Edelstahl AISI 316L
4 Aktie Edelstahl AISI 316L
5 Haarnadel Edelstahl AISI 316L
6 Ärmel PTFE
7 Ring NBR (Nitril)
8 Hebel Kohlenstoffstahl

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Kohlenstoffstahl
  • Maximal zulässige Temperatur
    180 °C
  • Verbindungstyp
    Kompaktflansch
  • Steuerungstyp
    Gang
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    PTFE
  • Disc material
    Edelstahl AISI 316L/1.4404
  • Explosionsgeschützt
    NEIN
  • Thermischer Schutz
    NEIN
  • Drehmoment
    600 Nm
  • Elektropneumatischer Stellungsregler
    NEIN
  • Pneumatischer Antrieb
    NEIN
  • Manuelle Übersteuerung
    Ja
  • Endschalter
    NEIN

Bewertungen (0)

Dokumentation

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D050-31981DN4016 bar €104,71 1 Auf Lager
    D050-31982DN5016 bar €130,14 15 Auf Lager
    D050-31983DN6516 bar €144,51 5 Auf Lager
    D050-31984DN8016 bar €159,82 15 Auf Lager
    D050-31985DN10016 bar €225,95 Ausverkauft
    D050-10235DN12516 bar €231,33 Ausverkauft
    D050-10236DN15016 bar €298,66 Ausverkauft
    D050-31988DN20016 bar €480,90 2 Auf Lager
    D050-31989DN25016 bar €843,38 1 Auf Lager
    D050-10239DN30016 bar €889,17 Ausverkauft
