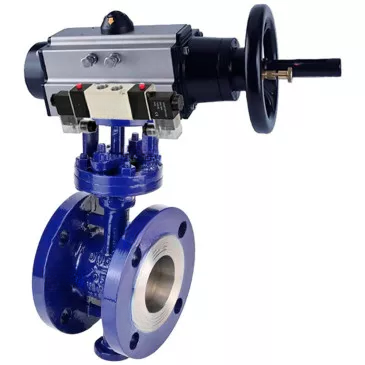

Wasser-Schmetterlingsventil mit dreifacher Exzentrizität Elephant WBV3EX-3431M-1W-F-ISO, geflanscht, Gehäuse - Kohlenstoffstahl WCB, Scheibe - Edelstahl 304, METALL, mit pneumatischem Antrieb PA-DA-105-1, mit pneumatischem Verteiler 4V320-10 220V

€581,56
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Absperrklappen Elephant sind für den Einsatz als Absperr- oder Regelventile zur Durchflussregelung in Heizungsanlagen, Wasserversorgungsanlagen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Industriezweigen konzipiert.
Das Pneumatikventil Elephant 4V320-08 220V wird verwendet, um die Richtung zu ändern, den Druckluftstrom in einem pneumatischen System je nach externer Steuerwirkung zu starten oder zu stoppen.






Technische Parameter des Wasser-Schmetterlingsventils mit dreifacher Exzentrizität Elephant WBV3EX-3431M-1W-F-ISO, geflanscht, Gehäuse - Kohlenstoffstahl WCB, Scheibe - Edelstahl 304, METALL, mit pneumatischem Antrieb PA-DA-105-1, mit pneumatischem Verteiler 4V320-10 220V:

Parameter

Wert

Nenn­druck PN, bar

25

Arbeitstemperatur des Mediums, °C

Von -45 bis 425

Anwendung

Wasserversorgung, Wärmeversorgung, technologische Rohrleitungen

Verbindung zur Pipeline

Flansch

Ventiltyp

Drehscheibe

Art der Steuerung

Pneumatischer Antrieb

Herstellungsland

China


Abmessungen und Größen des Wasser-Schmetterlingsventils mit dreifacher Exzentrizität Elephant WBV3EX-3431M-1W-F-ISO, geflanscht, Gehäuse - Kohlenstoffstahl WCB, Scheibe - Edelstahl 304, METALL, mit pneumatischem Antrieb PA-DA-105-1, mit pneumatischem Verteiler 4V320-10 220V:

DN, mm L, mm D, mm F, mm L1, mm
65 112 180 153 495
80 114 195 153 495
100 127 230 153 495




Tabelle der Teile und Materialien des Wasser-Schmetterlingsventils Elephant WBV3432P-2W-Fb-H Du40-125 Ru16, Gehäuse - Kohlenstoffstahl WCB, Scheibe - Edelstahl 316L, Dichtung - PTFE, mit pneumatischem Antrieb PA-DA-105-1, mit pneumatischem Verteiler 4V320-08 220V, ATU AFC2000:

Nr.

Teilename

Material

1

Körper

Stahl WCB

2

Scheibe

Edelstahl 304

3

Stängel

Edelstahl 304

4

Sitzdichtung

Metall (D507 Hartauftrag) + Graphit

5

Stopfbuchsendichtung

Edelstahl 304 + Graphit





Technische Parameter des pneumatischen Antriebs PA-DA-105-1:

Typ des pneumatischen Antriebs doppeltwirkend
Steuerdruck, bar 2 ÷ 8
Betriebstemperatur, °C -20 bis +80
Visuelle Positionsanzeige offen / geschlossen
Manuelle Steuerung Handrad
Schwenkwinkel, ° 90 ± 5
Top-Verbindungsstandard NAMUR
Luftanschlussstandard NAMUR
Luftversorgungsanschlussgewinde G 1/4ʺ
ISO-Flanschtyp F07/F10
Schaftvierkant, mm 22x22
Gewicht, kg 9
Durchschnittliche Lebensdauer, Zyklen geschlossen/offen 300 000

Pneumatischer Antrieb PA-DA-105-1





Abmessungen und Maße des pneumatischen Stellantriebs PA-DA-105-1:

A, mm 495
A1, mm 461.5
B, mm 133
C, mm 109.5
D, mm 153
E, mm 57.5
F, mm 64
G, mm 26
Hmm 80
Ich, mm 30
N, mm 22
B, mm 200
J, mm 102
K, mm 70
L, mm M10x16
M, mm M8x13
O, mm 4
P, mm 4
S, mm M6
T, mm 24
U, mm 32

Skizze der Abmessungen und Maße des Pneumatikaktuators PA-DA-105-1





PA-DA-105-1 Luftantriebsteile und Materialtabelle:

Nr. Teilename Material
1 Blinkerschraube ABS (Kunststoff)
2 Positionsanzeige ABS (Kunststoff)
3 Federklammer Edelstahl 304
4 Waschmaschine Edelstahl 304
5 Externe Unterlegscheibe Technischer Kunststoff
6 Einstellschraube Edelstahl 304
7 Nuss Edelstahl 304
8 Waschmaschine Edelstahl 304
9 Körper Extrudierte Aluminiumlegierung
10 Kolben Druckguss-Aluminiumlegierung
11 Kolben-O-Ring NBR
12 Lagergruppe Technischer Kunststoff
13 O-Ring der Endkappe NBR
14 Endkappe Druckguss-Aluminiumlegierung mit Polyesterlack beschichtet
15 Befestigungsschraube Edelstahl 304
16 Innenscheibe Technischer Kunststoff
17 Dichtungsring NBR
18 Lager Technischer Kunststoff
19 Halter Legierter Stahl
20 Gang Legierter Stahl
21 Lager Technischer Kunststoff
22 Dichtungsring NBR

Teile- und Materialskizze des PA-DA-105-1 Pneumatikaktuators




Technische Parameter des Pneumatikventils Elephant 4V320-10 220V:

Parameter

Wert

Typ des pneumatischen Verteilers

Schieberventil

Modell des pneumatischen Verteilers

4V320-10 220 V

Betriebsdruck, bar

1,5 ÷ 1,8

Versorgungsspannung, V

220V

Betriebsfrequenz, Zyklen/Sek

5



Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Kohlenstoffstahl
  • Maximal zulässige Temperatur
    425 °C
  • Verbindungstyp
    Flansch
  • Typ der Dichtung
    Metall
  • Disc material
    Edelstahl AISI 304
