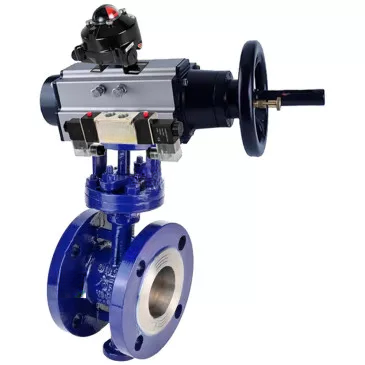

Wasser-Schmetterlingsventil mit dreifacher Exzentrizität Elephant WBV3EX-3432M-1W-F-ISO, geflanscht, Gehäuse - Kohlenstoffstahl WCB, Dichtung - METALL, mit pneumatischem Antrieb PA-DA-105-1, mit pneumatischem Verteiler 4V320-10 220V, LSU APL -510N Ex

Butterfly-Ventile Elephant WBV3EX-3432M-1W-F-ISO sind für den Einsatz als Absperr- oder Regelventile zur Steuerung von Durchflüssen in Wärmeversorgungssystemen, Wasserversorgungssystemen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Industriezweigen konzipiert.

Das Pneumatikventil Elephant 4V320-10 220V wird verwendet, um die Richtung zu ändern, den Druckluftstrom im pneumatischen System je nach externer Steuerungsaktion zu starten oder zu stoppen.

Die Elephant APL-510N EX Endschaltereinheit ist ein elektrisches Gerät, das dazu dient, den Arbeitskreis zu öffnen und zu schließen sowie die Positionen des Absperrkörpers von Rohrleitungsventilen zu visualisieren. In einem versiegelten Gehäuse befinden sich in der Regel zwei mechanische Schalter, die für eine Spannung von bis zu 250 V ausgelegt sind, die die Position des Betätigerstabs überwachen und in den Endstellungen signalisieren. Sie sind auf der Oberseite der Betätigeroberfläche montiert. Im oberen Teil der Endschaltereinheit befindet sich eine zweifarbige visuelle Indikator-Halbkugel. Wenn das angeschlossene Rohrarmatur geschlossen ist, ist nur der rote Teil der Halbkugel mit der Aufschrift GESCHLOSSEN sichtbar; wenn es geöffnet ist, ist nur der gelbe Teil mit der Aufschrift OFFEN sichtbar. Dieser visuelle Indikator ist aus der Ferne gut sichtbar, was die Inspektion der Ausrüstung vereinfacht, und der Farbunterschied zwischen der offenen und geschlossenen Position verringert die Wahrscheinlichkeit einer Fehlinterpretation der Informationen. Durch die Verwendung des AFC2000 wird es möglich, Informationen über die Position der Rohrleitungsventile (offen/geschlossen) an automatisierte Steuerungssysteme zu übertragen, was die Zuverlässigkeit des Systems als Ganzes erhöht und die Diagnose im Falle einer Fehlererkennung vereinfacht.

Die Elephant AFC2000 Luftaufbereitungseinheit ist dafür ausgelegt, Druckluft von Feuchtigkeits­tropfen und festen Partikeln zu reinigen, Kondensat zu entfernen, den Druck automatisch auf einem voreingestellten Niveau zu halten und Schmiermittel aus dem Tank im Druckluftstrom an die Elemente des pneumatischen Systems mit einem weiten Durchsatzbereich von 500 Litern/Minute bis 10.000 Litern/Minute zu liefern. Der Schmierstoffgeber fügt dem pneumatischen System Öl mit einer Viskosität von 32 mm²/s (=cSt) bei 40°C zur weiteren Schmierung von Steuerelementen wie Pneumatikzylindern und Pneumatikventilen hinzu.

Technische Parameter der Butterfly-Ventile Elephant WBV3EX-3432M-1W-F-ISO, geflanscht, Gehäuse - Kohlenstoffstahl WCB, METALL

Abmessungen und Maße von Schmetterlingsventilen Elephant WBV3EX-3432M-1W-F-ISO, geflanscht, Gehäuse - Kohlenstoffstahl WCB, METALL

Skizze des Water Butterfly Valve Elephant WBV3EX-3432M-1W-F-ISO, geflanscht, Gehäuse - Kohlenstoffstahl WCB, METALL

Tabelle der Teile und Materialien für Schmetterlingsventile Elephant WBV3EX-3432M-1W-F-ISO, geflanscht, Gehäuse - Kohlenstoffstahl WCB, METALL

Skizze der Teile und Materialien für Butterfly-Ventile Elephant WBV3EX-3432M-1W-F-ISO, geflanscht, Gehäuse - Kohlenstoffstahl WCB, METALL

Technische Parameter des pneumatischen Antriebs PA-DA-105-1:

Pneumatischer Antrieb PA-DA-105-1

Abmessungen und Maße des pneumatischen Stellantriebs PA-DA-105-1:

Skizze der Abmessungen und Maße des Pneumatikaktuators PA-DA-105-1

PA-DA-105-1 Luftantriebsteile und Materialtabelle:

Teile- und Materialskizze des PA-DA-105-1 Pneumatikaktuators

Technische Parameter des Pneumatikventils Elephant 4V320-10 220V

Technische Parameter des Endschalterelements Elephant APL-510N EX

Teile- und Materialtabelle für Elephant APL-510N EX Grenzschaltereinheit
