Water Butterfly Ventile Elephant WBV3131E-2W-C-H, Gehäusematerial - Ed – Valve Elephant
Elephant  |  SKU: D050-71412

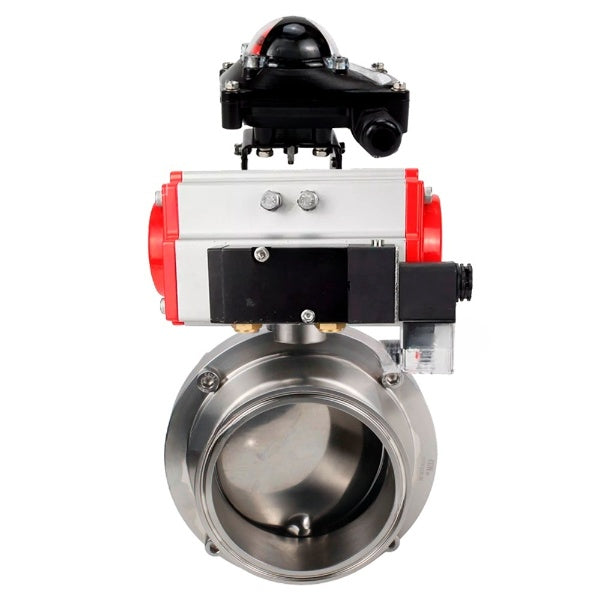

Water Butterfly Ventile Elephant WBV3131E-2W-C-H, Gehäusematerial - Edelstahl AISI 304, Dichtung - EPDM, mit pneumatischem Antrieb PA-DA-052 Doppelwirkung, 4M310-08 220V, LSU APL-210N

€253,55
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Absperrklappen sind für den Einsatz als Absperr- oder Regelventile zur Durchflussregelung in Heizungsanlagen, Wasserversorgungsanlagen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen konzipiert. Funktionsprinzip: Die Ventile werden durch Drehen der Scheibe um 90° geöffnet und geschlossen. Das Öffnen erfolgt durch Drehen des Griffs gegen den Uhrzeigersinn, das Schließen im Uhrzeigersinn.

Pneumatische doppeltwirkende Drehaktuatoren PA-DA-XXX und pneumatische Drehaktuatoren mit Rückstellfeder PA-SA-XXX sind für die Automatisierung von industriellen Ventilsteuerungsprozessen mit einem maximalen Drehmoment von bis zu 2128 Nm ausgelegt.

Pneumatische Ventile werden zur Steuerung in pneumatischen Systemen mit NAMUR-Andockfläche verwendet, zur Installation von Ventilen durch Löcher im Gehäuse. Die elektromagnetische Steuerung erfolgt mittels Spannungsspulen 12-AC, 12-DC, 24-AC, 24-DC, 110-AC, 220-AC. Je nach Modell verfügen die Ventile über eine ein- oder zweiseitige Steuerung. Magnetventilbetriebene pneumatische Ventile gibt es in einer breiten Modellpalette und sie umfassen gängige Schaltarten für Drei- (3/2) und Fünfwege- (5/2 und 5/3) pneumatische Ventile. Sie sind für den Einsatz mit Vierteldrehungs-Pneumatikaktuatoren ausgelegt.

Die Endschaltereinheit ist für die visuelle und elektrische Signalisierung der Endlagen des Absperrkörpers des Ventils ausgelegt: Ventil, Kran oder Scheibenschieber. Sie wird auf der Oberfläche des pneumatischen Antriebs montiert und mit der Antriebswelle nach DIN-Norm verbunden. Das abgedichtete Gehäuse enthält in der Regel zwei Sensoren, die die Position der Antriebswelle überwachen und in den Extrempositionen signalisieren. Als Sensoren werden OMRON-Mikroschalter, induktive Sensoren oder Reed-Schalter verwendet.





Technische Parameter der Water Butterfly Ventile Elephant WBV3131E-2W-C-H, Gehäusematerial - Edelstahl AISI 304, Dichtung - EPDM, mit pneumatischem Antrieb PA-DA-052 Doppelwirkung, 4M310-08 220V, LSU APL-210N:

Merkmal Bedeutung
Tortyp Drehscheibe
Durchmesser 15-100 mm
Nenndruck 10 bar
Arbeitstemperatur des Mediums -20 bis +135°C
Anwendung Lebensmittelindustrie
Anschlussart Klemme
Steuerungstyp pneumatischer Antrieb
Dichtungsklasse A
Herstellerland China
Garantie 12 Monate.

Absperrklappen WBV3131E-2W-C-H, Gehäusematerial - Edelstahl AISI 304, Dichtung - EPDM, mit pneumatischem Antrieb PA-DA-052 Doppelwirkung, 4M310-08 220V, LSU APL-210N





Abmessungen und Maße von Absperrschiebern Elephant WBV3131E-2W-C-H, Gehäusematerial - Edelstahl AISI 304, Dichtung - EPDM, mit pneumatischem Antrieb PA-DA-052 Doppelwirkung, 4M310-08 220V, LSU APL-210N:

Durchmesser D, mm D1, mm A, mm Hmm J, mm K, mm
DN15 34 78 66 86 126 8x8
DN20 34 78 66 86 126 8x8
DN25 50.5 78 66 86 126 8x8
DN32 50.5 86 66 90 126 8x8
DN40 50.5 90 70 92 126 8x8
DN50 64 106 76 104 133 10x10
DN65 91 124 80 113 144 10x10
DN80 106 139 84 123.5 160 10x10
DN100 119 159 104 133.5 160 10x10

Skizze Schmetterlingsventile WBV3131E-2W-C-H, Gehäusematerial - Edelstahl AISI 304, Dichtung - EPDM, mit pneumatischem Antrieb PA-DA-052 Doppelwirkung, 4M310-08 220V, LSU APL-210N





Materialien der Absperrklappen Elephant WBV3131E-2W-C-H, Gehäusematerial - Edelstahl AISI 304, Dichtung - EPDM, mit pneumatischem Antrieb PA-DA-052 Doppelwirkung, 4M310-08 220V, LSU APL-210N:

Nr. Teilename Material
1 Körper Edelstahl 304
2 Schwenkeinheit Edelstahl 304
3 Scheibe Edelstahl 304
4 Sitzdichtung EPDM
5 Nuss A2~70 Stahl
6 Bolzen A2~70 Stahl
7 Stecker ABS-Kunststoff

Skizze der Teile und Materialien Schmetterlingsventile WBV3131E-2W-C-H, Gehäusematerial - Edelstahl AISI 304, Dichtung - EPDM, mit pneumatischem Antrieb PA-DA-052 Doppelwirkung, 4M310-08 220V, LSU APL-210N





Technische Daten der PA-DA Pneumatikaktuatoren:

Design Doppelwirkung
Nenn­druck PN, bar 12
Arbeitsdruck, bar 2...8
Arbeitsmedium Gefilterte Druckluft oder nicht aggressive Gase, Öle
Maximaler Partikeldurchmesser weniger als 30 µm2
Betriebstemperatur t, ⁰C - 20 bis +80 - 40 bis +80 (Niedertemperaturversion) - 20 bis +160 (in trockener Luft)
Einstellbereich ± 5 ° für die Rotation bei 0 ° und 90 °
Manuelle Übersteuerung Ist
Positionsanzeige offen/geschlossen
Betriebsumgebung innen und außen. (Alle internen und externen Teile sind korrosionsgeschützt beschichtet)


PA-DA pneumatischer Antrieb





Abmessungen und Montageabmessungen von doppeltwirkenden Drehaktuatoren PA-DA-XXX:

Modell A, mm B, mm C, mm D, mm E, mm F, mm G, mm M, mm N, mm O, mm P, mm
PA-DA(SA)-052 108 153 30 41 72 26 15 80 30 34 20
PA-DA(SA)-065 125 174 36 46 89 26 15 80 30 34 20
PA-DA(SA)-083 152 216 46 55 109 26 15 80 30 34 20
PA-DA(SA)-105 189 279 55 64 134 26 25 80 30 41 20
PA-DA(SA)-130 210 308 67.5 70 157 36 25 80 30 62 30
PA-DA(SA)-140 268 405 76 77 174 36 30 130 30 62 30
PA-DA(SA)-160 310 465 87.5 87.5 199 38 30 130 30 62 30
PA-DA(SA)-210 390 542 113 113 257 38 40 130 30 79 30
PA-DA(SA)-270 510 722 146 146 333 38 52 130 30 79 30

Abmessungen von doppeltwirkenden Drehaktuatoren PA-DA-XXX





PA-DA pneumatischer Antriebskomponenten-Materialien:

Nr. Name Material
1 Gehäuse extrudiertes Aluminium
2 Seitenstecker Aluminiumguss
3 Gang Edelstahl
4 Kolben Stahl/Aluminium
5 Stecker Edelstahl
6 Kolbenring NBR
7 Federn Federstahl
8 Kolbenlager technischer Kunststoff
9 Kolbenring NBR
10 Stecker NBR
11 Druckring technischer Kunststoff
12 Ring technischer Kunststoff
13 Waschmaschine Edelstahl
14 Federklammer Edelstahl
15 Indikator Plastik
16 Blinkergehäuse Plastik
17 Lager technischer Kunststoff
18 Nocken Stahl
19 Lager NBR
20 Lager technischer Kunststoff
21 Lager technischer Kunststoff
22 Dichtungsring NBR
23 Dichtungsring NBR
24 Lager Edelstahl
25 Einstellmutter Edelstahl
26 Einstellschraube Edelstahl
27 Ärmel Aluminium
Teile- und Materialskizze des PA-DA Pneumatikaktuators





Technische Merkmale des Pneumatikventils 4m310-08 220V:

Design Spulentyp
Nenn-Druck PN, MPa (kg/cm2) 1,2 (12)
Arbeitsdruck, bar 1,5...8
Arbeitsmedium gefilterte Druckluft
Umgebungstemperatur t, ⁰C +5 bis +50
Antworthäufigkeit 5 Zyklen/s
Manuelle Duplizierung Ist
Schutzgrad IP 65
Montage durch Löcher im Gehäuse
Gehäusematerial eloxiertem Aluminium
Ansprechzeit 0,05 Sek.

Pneumatische Ventile 4M310-08 220V





Gesamt- und Einbaumaße der Pneumatikventile 4M310-08 220V:

Tiefe, mm 27
Höhe, mm 69
Breite, mm 134.5



Skizze der Abmessungen von Pneumatikventilen 4M310-08 220V





Technische Parameter des Endschalterelements APL-210N:

Name Wert
Modell der Endschaltereinheit APL-210N
Maximale Spannung des Endschalters, V 250
Arbeitstemperatur, °C -40 bis +80
Lebensdauer, Jahre 10

Endschalter-Einheit APL-210N





Abmessungen und Maße der APL-210N Endschaltereinheit:

Modell Hmm L, mm B, mm D, mm D1, mm M
APL-210N 77 112 88 10 5 20x1.5

Skizze der Abmessungen und Maßeinheiten des Grenztasters APL-210N

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Edelstahl AISI 304
  • Maximal zulässige Temperatur
    135 °C
  • Verbindungstyp
    Klemme
  • Steuerungstyp
    Pneumatischer Antrieb
  • Betriebsumgebung
    Wasser, Dampf, Lebensmittelumgebung, Neutrale Medien
  • Anwendungen
    Lebensmittelindustrie
  • Nenn­druck
    10 bar
  • Typ der Dichtung
    EPDM
  • Sperrmaterial
    Edelstahl AISI 304
  • Manuelle Übersteuerung
    NEIN
  • Endschalter
    Ja
  • Versorgungsspannung
    220V
  • Aktuatorenmodell
    PA-DA-052
  • Typ des pneumatischen Antriebs
    Doppelwirkung
