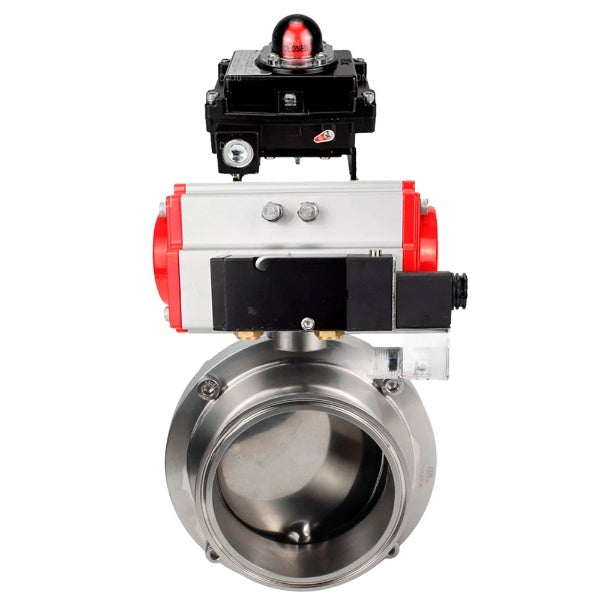

Water Butterfly-Ventile Elephant WBV3131E-2W-C-H, Gehäusematerial - Edelstahl AISI 304, Dichtung - EPDM, mit pneumatischem Antrieb PA-DA-052 Doppelwirkung, 4M310-08 220V, LSU APL-410N EX

Absperrklappen sind für den Einsatz als Absperr- oder Regelventile zur Durchflussregelung in Heizungsanlagen, Wasserversorgungsanlagen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen konzipiert. Funktionsprinzip: Die Ventile werden durch Drehen der Scheibe um 90° geöffnet und geschlossen. Das Öffnen erfolgt durch Drehen des Griffs gegen den Uhrzeigersinn, das Schließen im Uhrzeigersinn.

Pneumatische doppeltwirkende Drehaktuatoren PA-DA-XXX und pneumatische Drehaktuatoren mit Rückstellfeder PA-SA-XXX sind für die Automatisierung von industriellen Ventilsteuerungsprozessen mit einem maximalen Drehmoment von bis zu 2128 Nm ausgelegt.

Pneumatische Ventile werden zur Steuerung in pneumatischen Systemen verwendet

s mit NAMUR-Andockfläche, zur Installation von Ventilen durch Löcher im Gehäuse. Die elektromagnetische Steuerung erfolgt mittels Spulen mit Spannungen von 12-AC, 12-DC, 24-AC, 24-DC, 110-AC, 220-AC. Je nach Modell verfügen die Ventile über eine ein- oder zweiseitige Steuerung. Magnetventile für pneumatische Anwendungen gibt es in einer breiten Modellpalette und sie umfassen gängige Schaltarten für Dreiwege- (3/2) und Fünfwege- (5/2 und 5/3) Pneumatikventile. Sie sind für den Einsatz mit Vierteldrehungs-Pneumatikaktuatoren ausgelegt.

Endschaltereinheit ist ein elektrisches Gerät, das zum Öffnen und Schließen des Arbeitskreises und zur Visualisierung der Positionen des Absperrkörpers von Rohrleitungsventilen entwickelt wurde. In einem versiegelten Gehäuse befinden sich in der Regel zwei mechanische Schalter, die für Spannungen bis zu 250 V ausgelegt sind, welche die Position des Stellantriebs überwachen und in den Endstellungen signalisieren. Sie sind oben auf der Oberfläche des Stellantriebs montiert. Im oberen Teil der Endschaltereinheit befindet sich eine zweifarbige visuelle Indikator-Halbkugel. Wenn die angeschlossene Rohrarmatur geschlossen ist, ist nur der rote Teil der Halbkugel mit der Aufschrift GESCHLOSSEN sichtbar; wenn sie geöffnet ist, ist nur der gelbe Teil mit der Aufschrift OFFEN sichtbar. Dieser visuelle Indikator ist aus der Entfernung gut sichtbar, was die Inspektion der Ausrüstung vereinfacht, und der Farbunterschied zwischen der offenen und geschlossenen Position verringert die Wahrscheinlichkeit einer Fehlinterpretation der Informationen. Durch den Einsatz des Geräts wird es möglich, Informationen über die Position von Rohrleitungsventilen (offen/geschlossen) an automatisierte Steuerungssysteme zu übertragen, was die Zuverlässigkeit des Systems als Ganzes erhöht und die Diagnose im Fehlerfall vereinfacht.

Technische Parameter der Water Butterfly Ventile Elephant WBV3131E-2W-C-H, Gehäusematerial - Edelstahl AISI 304, Dichtung - EPDM, mit pneumatischem Antrieb PA-DA-052 Doppelwirkung, 4M310-08 220V, LSU APL-410N EX:

Absperrklappen WBV3131E-2W-C-H, Gehäusematerial - Edelstahl AISI 304, Dichtung - EPDM, mit pneumatischem Antrieb PA-DA-052 Doppelwirkung, 4M310-08 220V, LSU APL-410N EX

Abmessungen und Maße von Absperrklappen Elephant WBV3131E-2W-C-H, Gehäusematerial - Edelstahl AISI 304, Dichtung - EPDM, mit pneumatischem Antrieb PA-DA-052 Doppelwirkung, 4M310-08 220V, LSU APL-410N EX:

Skizze Schmetterlingsventile WBV3131E-2W-C-H, Gehäusematerial - Edelstahl AISI 304, Dichtung - EPDM, mit pneumatischem Antrieb PA-DA-052 Doppelwirkung, 4M310-08 220V, LSU APL-410N EX

Materialien der Absperrklappen Elephant WBV3131E-2W-C-H, Gehäusematerial - Edelstahl AISI 304, Dichtung - EPDM, mit pneumatischem Antrieb PA-DA-052 Doppelwirkung, 4M310-08 220V, LSU APL-410N EX:

Skizze der Teile und Materialien Absperrklappen WBV3131E-2W-C-H, Gehäusematerial - Edelstahl AISI 304, Dichtung - EPDM, mit pneumatischem Antrieb PA-DA-052 Doppelwirkung, 4M310-08 220V, LSU APL-410N EX

Technische Daten der PA-DA Pneumatikaktuatoren:

Teile- und Materialskizze des PA-DA Pneumatikaktuators

Technische Merkmale des Pneumatikventils 4m310-08 220V:

Pneumatische Ventile 4M310-08 220V

Gesamt- und Einbaumaße der Pneumatikventile 4M310-08 220V:

Skizze der Abmessungen von Pneumatikventilen 4M310-08 220V

Technische Parameter des Grenzschalterelements APL-410N EX:

Endschalter-Einheit APL-410N EX

Abmessungen und Maße der Grenztasteinheit APL-410N EX:

Skizze der Abmessungen und Maßeinheiten des Grenztasters APL-410N EX

Materialien der Teile von APL-410N EX explosionsgeschützten Grenztasteinheiten:

Skizze der APL-410N EX explosionsgeschützten Grenztasteinheiten
