Wasser-Schmetterlingsventile Elephant WBV3131E-2W-C-H, Gehäusematerial – Valve Elephant
Elephant  |  SKU: D050-67131

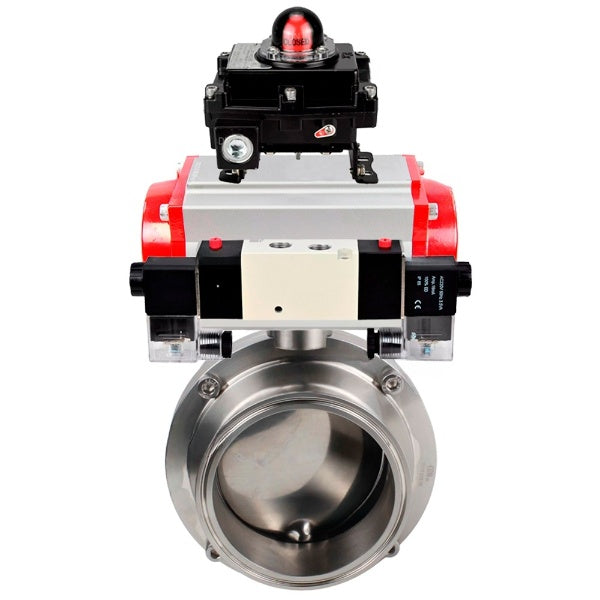

Wasser-Schmetterlingsventile Elephant WBV3131E-2W-C-H, Gehäusematerial - Edelstahl AISI 304, Dichtung - EPDM, mit pneumatischem Antrieb PA-DA, pneumatischem Verteiler 4V320-08 220V, LSU APL-410N EX

€379,76
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Drehscheiben-Absperrventil ist für den Einsatz als Absperr- oder Regelventil zur Durchflusssteuerung in Wärmelieferungssystemen, Wasserversorgungssystemen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen konzipiert. Funktionsprinzip: Die Ventile werden durch Drehen der Scheibe um 90° geöffnet und geschlossen. Das Öffnen erfolgt durch Drehen des Griffs gegen den Uhrzeigersinn, das Schließen im Uhrzeigersinn.


Elephant pneumatische doppeltwirkende Drehaktuatoren PA-DA-XXX und pneumatische Drehaktuatoren mit Rückstellfeder PA-SA-XXX sind für die Automatisierung der Steuerung von Industrieventilen mit einem maximalen Drehmoment von bis zu 2128 Nm ausgelegt.





Technische Merkmale der Scheibenabsperrklappen Elephant WBV3131E-2W-C-H, Gehäusematerial - Edelstahl AISI 304, Dichtung - EPDM

Spezifikation Wert
Ventiltyp Drehscheibe
Durchmesser 15-100 mm
Nenndruck 10 bar
Betriebstemperatur des Mediums von -20 bis +135°C
Anwendung Lebensmittelindustrie
Verbindungstyp Klemme
Steuerungstyp Pneumatischer Antrieb
Dichtheitsklasse A
Herstellungsland China
Garantie 12 Monate





Abmessungen und Maße von Scheibenschiebern Elephant WBV3131E-2W-C-H, Gehäusematerial - Edelstahl AISI 304, Dichtung - EPDM


Größe D, mm D1, mm A, mm Hmm J, mm K, mm
15 34 78 66 86 126 8x8
20 34 78 66 86 126 8x8
25 50.5 78 66 86 126 8x8
32 50.5 86 66 90 126 8x8
40 50.5 90 70 92 126 8x8
50 64 106 76 104 133 10x10
65 91 124 80 113 144 10x10
80 106 139 84 123.5 160 10x10
100 119 159 104 133.5 160 10x10

Skizzenmaße und Abmessungen von Absperrklappen Elephant WBV3131E-2W-C-H, Gehäusematerial - Edelstahl AISI 304, Dichtung - EPDM



Tabelle der Teile und Materialien für Scheibenschieber-Absperrventile Elephant WBV3131E-2W-C-H, Gehäusematerial - Edelstahl AISI 304, Dichtung - EPDM

Nr. Teilename Material
1 Körper Edelstahl 304
2 Dreheinheit Edelstahl 304
3 Scheibe Edelstahl 304
4 Sitzdichtung EPDM
5 Nuss Stahl A2~70
6 Bolzen Stahl A2~70
7 Stecker ABS-Kunststoff

Skizze der Teile und Materialien für Scheibenschieber-Absperrventile Elephant WBV3131E-2W-C-H, Gehäusematerial - Edelstahl AISI 304, Dichtung - EPDM





Technische Parameter des pneumatischen Antriebs Elephant

Merkmal Wert
Pneumatischer Antriebstyp Doppeltwirkend
Nenndruck 12 bar
Betriebsdruck 2...8 bar
Maximaler Partikeldurchmesser Weniger als 30 µm²
Arbeitsmedium Gefilterte Druckluft oder nicht aggressive Gase, Öle
Einstellbereich ± 5° für die Drehung bei 0° und 90°
Luftversorgungsanschluss G1/4"
Betriebstemperaturbereich -20 bis +80 °C
Verbindungstyp ISO 5211





Abmessungen und Maße des Pneumatikaktuators Elephant

Modell A B C D E F G M N O P
PA-DA(SA)-052 108 153 30 41 72 26 15 80 30 34 20
PA-DA(SA)-065 125 174 36 46 89 26 15 80 30 34 20
PA-DA(SA)-083 152 216 46 55 109 26 15 80 30 34 20
PA-DA(SA)-105 189 279 55 64 134 26 25 80 30 41 20
PA-DA(SA)-130 210 308 67.5 70 157 36 25 80 30 62 30
PA-DA(SA)-140 268 405 76 77 174 36 30 130 30 62 30
PA-DA(SA)-160 310 465 87.5 87.5 199 38 30 130 30 62 30
PA-DA(SA)-210 390 542 113 113 257 38 40 130 30 79 30
PA-DA(SA)-270 510 722 146 146 333 38 52 130 30 79 30

Skizze der Abmessungen und Maße des Pneumatikaktuators Elephant





Teile- und Materialtabelle für den pneumatischen Antrieb Elephant

Nr. Name Menge Material Beschichtung
1 Gehäuse 1 Stranggepresstes Aluminium Harteloxiert
2 Seitenstecker 2 Aluminiumguss
3 Gang 1 Edelstahl Vernickelt
4 Kolben 2 Stahl/Aluminium Oxidation/galvanische Zinkbeschichtung
5 Stecker 8 Edelstahl
6 Kolbenring 2 NBR
7 Federn 0-12 Federstahl Epoxidbeschichtung
8 Kolbenlager 2 Technischer Kunststoff
9 Kolbenring 2 NBR
10 Stecker 2 NBR
11 Anschlagring 2 Technischer Kunststoff
12 Ring 1 Technischer Kunststoff
13 Waschmaschine 1 Edelstahl
14 Federklemme 2 Edelstahl
15 Indikator 1 Plastik
16 Blinkergehäuse 1 Plastik
17 Lager 1 Technischer Kunststoff
18 Nocken 1 Stahl Oxidation/galvanische Zinkbeschichtung
19 Lager 1 NBR
20 Lager 1 Technischer Kunststoff
21 Lager 1 Technischer Kunststoff
22 Dichtungsring 2 NBR
23 Dichtungsring 2 NBR
24 Lager 2 Edelstahl
25 Einstellmutter 2 Edelstahl
26 Einstellschraube 2 Edelstahl
27 Buchse 2 Aluminium

Skizze von rotierenden pneumatischen Antrieben Elephant



Technische Parameter des Pneumatikventils Elephant 4V320-08 220V

Spezifikation Wert
Pneumatisches Ventilmodell 4V320-08 220 V
Versorgungsspannung 220V
Ventiltyp Spule
Nenndruck 12 bar
Arbeitsdruck 1,5...1,8 bar
Umgebungstemperatur von -5 bis +50°C
Arbeitsmedium Reinluft (Filterstufe 40 µm)
Schaltfrequenz 5 Zyklen/s
Schutzklasse IP65
Kontrolle Doppelmagnet
Gehäusematerial Aluminiumlegierung und Technopolymer
Ansprechzeit 0,05 s





Abmessungen und Maße des Elephant 4V320-08 220V pneumatischen Wegeventils

A, mm 71.9
B, mm 45
C, mm 94.4
D, mm 27
E, mm 69
F, mm 40
Hmm 82.4
Ich, mm 24
K, mm 40
L, mm 188.8
M, mm 69.4
N, mm 50
O, mm 83.4
P, mm 22
S, mm 20
T, mm 6.5
U, mm 2.4
Skizze der Abmessungen und Maße des Pneumatikventils Elephant



Technische Parameter des Endschalterelements Elephant APL-410N EX

Spezifikation Wert
Grenztastergehäuse Modell APL-410N EX
Schutz Ganzjahres-IP65, explosionsgeschützt Exd IIB T6
Umgebungstemperatur von -25°C bis +80°C
Kabeleinführungsgewinde 2 x NPT1/2"
Klemmenblock 8 Steckplätze 0,05-2,5mm²
Nennstrom 10 A
Nennspannung 250V
Schalter/Sensoren Zwei mechanische Schalter / Zwei Näherungssensoren
Voller Drehwinkel 90°
Lebensdauer 10 Jahre





Abmessungen und Maßeinheiten des Grenztasters Elephant APL-410N EX

A, mm 177
B, mm 174
C, mm 178
D, mm 101
E, mm 76
F, mm 57
G, mm 55
Hmm 23
Ich, mm 27
J, mm 3
K, mm 4
d1, mm 5
d2, mm 9.5
Skizze der Abmessungen und Maßeinheiten des Endschalters Elephant APL-410N EX

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Edelstahl AISI 304
  • Maximal zulässige Temperatur
    135 °C
  • Verbindungstyp
    Klemme
  • Steuerungstyp
    Pneumatischer Antrieb
  • Betriebsumgebung
    Wasser, Dampf, Neutrale Medien
  • Anwendungen
    Lebensmittelindustrie
  • Typ der Dichtung
    EPDM
  • Disc material
    Edelstahl AISI 304
  • Manuelle Übersteuerung
    Hexagon
  • Endschalter
    Ja
  • Typ des pneumatischen Antriebs
    Doppelwirkung

Bewertungen (0)

Dokumentation
nullLimit switch ELEPHANT APL-410N EX explosion-proof
nullData sheet for limit switch unit Elephant APL-410N EX
nullPneumatic valve ELEPHANT 4V320-8 or 10 AC220V
nullPneumatic rotary actuator ELEPHANT PA-x-x double-acting and with return springs
