Water Butterfly valves Elephant WBV3131E-2W-C-H, body material - stain – Valve Elephant
Elephant  |  SKU: D050-66051

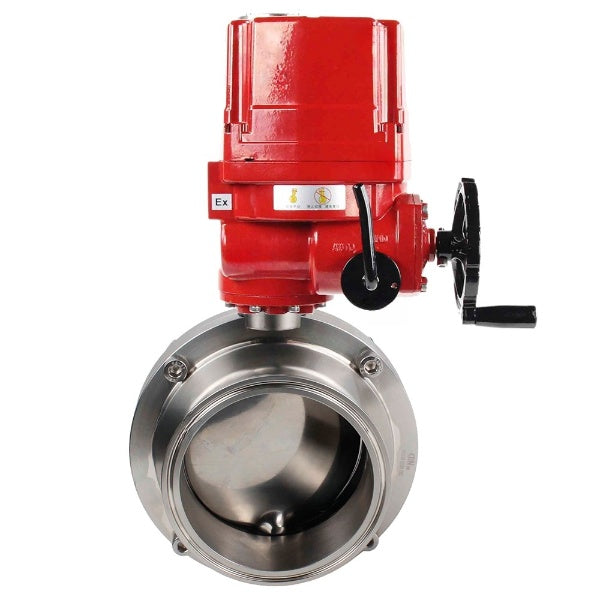

Water Butterfly valves Elephant WBV3131E-2W-C-H, body material - stainless steel AISI 304, seal - EPDM, with quarter-turn actuator QT-EX-хEM-O2 380V

€1.042,84
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Butterfly valves are designed for use as shut-off or regulating valves for controlling flows in heat supply systems, water supply systems, in technological processes of food, chemical, oil and gas, pulp and paper and other industries. Operating principle: The valves are opened and closed by turning the disk by 90°. Opening is performed by turning the handle counterclockwise, closing - clockwise.
Electric quarter-turn actuators are designed for remote and local control of 0° ~ 270° rotation of a shut-off valve of such types as ball valve, etc.
Operating principle: electric actuators are mounted directly on pipeline valves. The mounting dimensions comply with the international standard ISO 05211 / DIN3337. Four microswitches are used to limit the travel of the output shaft to the end positions of the valve actuator. The actuators are designed for operation in nominal short-time mode S2.





Technical parameters of Elephant WBV3131E-2W-C-H, body material - stainless steel AISI 304, seal - EPDM, with quarter-turn actuator QT-EX-xEM-O1 380V:

Characteristic Meaning
Gate type rotary disk
Diameter 15-100 mm
Nominal pressure 10 bar
Working medium temperature -20 to +135°C
Application Food industry
Connection type clamp
Control type electric actuator
Sealing class A
Manufacturer's country China
Warranty 12 months.

Butterfly valves WBV3131E-2W-C-H, body material - stainless steel AISI 304, seal - EPDM, with quarter-turn actuator QT-EX-xEM-O1 380V





Technical characteristics of quarter-turn actuators QT-EX-xEM-O1-380VAC-U1:

Characteristic Significance
Actuator type quarter-turn
Drive torque 100 Nm
Supply voltage 380 V
Ambient temperature -20 to +60 °C
Explosion protection ExdIICT4
Climatic version U1






Dimensions and dimensions of Elephant WBV3131E-2W-C-H, body material - stainless steel AISI 304, seal - EPDM, with quarter-turn actuator QT-EX-xEM-O1 380V:

Diameter D, mm D1, mm A, mm H, mm J, mm K, mm
DN15 34 78 66 86 126 8x8
DN20 34 78 66 86 126 8x8
DN25 50.5 78 66 86 126 8x8
DN32 50.5 86 66 90 126 8x8
DN40 50.5 90 70 92 126 8x8
DN50 64 106 76 104 133 10x10
DN65 91 124 80 113 144 10x10
DN80 106 139 84 123.5 160 10x10
DN100 119 159 104 133.5 160 10x10

Sketch Butterfly valves WBV3131E-2W-C-H, body material - stainless steel AISI 304, seal - EPDM, with quarter-turn actuator QT-EX-xEM-O1 380V





Overall and installation dimensions of quarter-turn actuators QT-EX-xEM-O1-380VAC-U1:

Model X, mm Z, mm Y, mm
EX-010 255 265 170
EX-015 255 265 170
EX-020 280 270 200
EX-030 310 310 200
EX-040 310 310 200
EX-050 310 310 200
EX-060 420 350 350
EX-100 420 350 350
EX-200 420 350 350

Sketch of dimensions of quarter-turn actuators QT-EX-xEM-O1-380VAC-U1





Materials of parts Elephant WBV3131E-2W-C-H, body material - stainless steel AISI 304, seal - EPDM, with quarter-turn actuator QT-EX-xEM-O1 380V:

№ Part Name Material
1 Body Stainless steel AISI 304
2 Rotary assembly Stainless steel AISI 304
3 Disc Stainless steel AISI 304
4 Seat seal EPDM or Silicon
5 Nut Steel A2~70
6 Bolt Steel A2~70
7 Plug ABS plastic
8 Handle Stainless steel AISI 304

Sketch of parts and materials Butterfly valves WBV3131E-2W-C-H, body material - stainless steel AISI 304, seal - EPDM, with quarter-turn actuator QT-EX-xEM-O1 380V

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Edelstahl AISI 304
  • Maximal zulässige Temperatur
    135 °C
  • Verbindungstyp
    Klemme
  • Steuerungstyp
    Elektrischer Antrieb
  • Betriebsumgebung
    Wasser, Dampf, Neutrale Medien
  • Anwendungen
    Lebensmittelindustrie
  • Typ der Dichtung
    EPDM
  • Disc material
    Edelstahl AISI 304
  • Explosionsgeschützt
    Ja
  • Manuelle Übersteuerung
    Handrad
  • Endschalter
    Ja
  • Typ des elektrischen Stellantriebs
    Vierteldrehung
  • Feedback sensor
    NEIN
  • Nennstromverbrauch
    0,25 A
