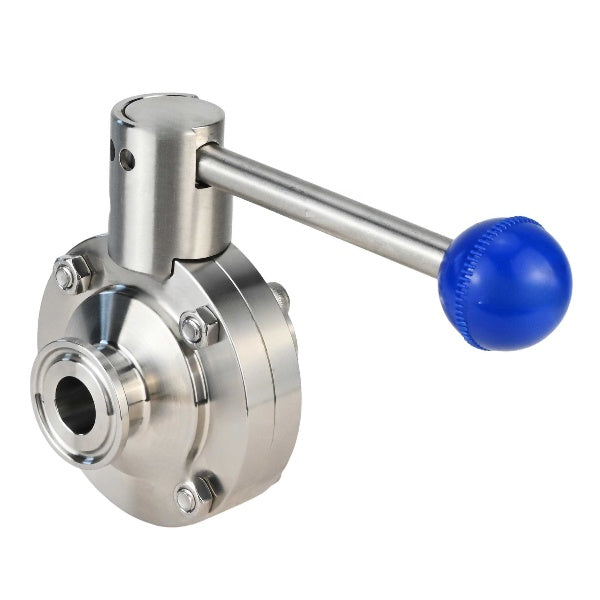

Water Butterfly valves Elephant WBV3131S-2W-C-H, body material - stainless steel AISI 304, seal - Silicon, welded, with handle
Water Butterfly valves Elephant WBV3131S-2W-C-H, body material - stainless steel AISI 304, seal - Silicon, welded, with handle - DN15 / 10 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferung und Versand
Lieferung und Versand
Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.
Beschreibung
Beschreibung
Butterfly valves are designed for use as shut-off or regulating valves for controlling flows in heat supply systems, water supply systems, in technological processes of food, chemical, oil and gas, pulp and paper and other industries. Operating principle: The valves are opened and closed by turning the disk by 90°. Opening is done by turning the handle counterclockwise, closing - clockwise.
Technical parameters of Elephant WBV3131S-2W-C-H, body material - stainless steel AISI 304, seal - Silicon, welded, with handle:
| Characteristic | Meaning |
| Gate type | rotary disk |
| Diameter | 15-100 mm |
| Nominal pressure | 10 bar |
| Working medium temperature | -50 to +180°C |
| Application | Food industry |
| Connection type | clamp |
| Control type | Manual (handle, gearbox) |
| Sealing class | A |
| Manufacturer's country | China |
| Warranty | 12 months. |
Butterfly valves WBV3131S-2W-C-H, body material - stainless steel AISI 304, seal - Silicon, welded, with handle
Dimensions and dimensions of Elephant WBV3131S-2W-C-H, body material - stainless steel AISI 304, seal - Silicon, welded, with handle:
| Diameter | D, mm | D1, mm | A, mm | H, mm | J, mm | K, mm |
| DN15 | 34 | 78 | 66 | 86 | 126 | 8x8 |
| DN20 | 34 | 78 | 66 | 86 | 126 | 8x8 |
| DN25 | 50.5 | 78 | 66 | 86 | 126 | 8x8 |
| DN32 | 50.5 | 86 | 66 | 90 | 126 | 8x8 |
| DN40 | 50.5 | 90 | 70 | 92 | 126 | 8x8 |
| DN50 | 64 | 106 | 76 | 104 | 133 | 10x10 |
| DN65 | 91 | 124 | 80 | 113 | 144 | 10x10 |
| DN80 | 106 | 139 | 84 | 123.5 | 160 | 10x10 |
| DN100 | 119 | 159 | 104 | 133.5 | 160 | 10x10 |
Sketch Butterfly valves WBV3131S-2W-C-H, body material - stainless steel AISI 304, seal - Silicon, welded, with handle
Materials of parts Elephant WBV3131S-2W-C-H, body material - stainless steel AISI 304, seal - Silicon, welded, with handle:
| № | Part Name | Material |
|---|---|---|
| 1 | Body | Stainless steel AISI 304 |
| 2 | Rotary assembly | Stainless steel AISI 304 |
| 3 | Disc | Stainless steel AISI 304 |
| 4 | Seat seal | EPDM or Silicon |
| 5 | Nut | Steel A2~70 |
| 6 | Bolt | Steel A2~70 |
| 7 | Plug | ABS plastic |
| 8 | Handle | Stainless steel AISI 304 |
Sketch of parts and materials Butterfly valves WBV3131S-2W-C-H, body material - stainless steel AISI 304, seal - Silicon, welded, with handle
Spezifikation
Spezifikation
-
Herkunftsland
-
Körpermaterial
-
Maximal zulässige Temperatur
-
Verbindungstyp
-
Steuerungstyp
-
BetriebsumgebungWasser, Dampf, Neutrale Medien
-
AnwendungenLebensmittelindustrie
-
Typ der Dichtung
-
Disc material
-
Endschalter
