Water Butterfly valves Elephant WBV3131S-2W-T-H, body material - stain – Valve Elephant
Elephant  |  SKU: D050-65583

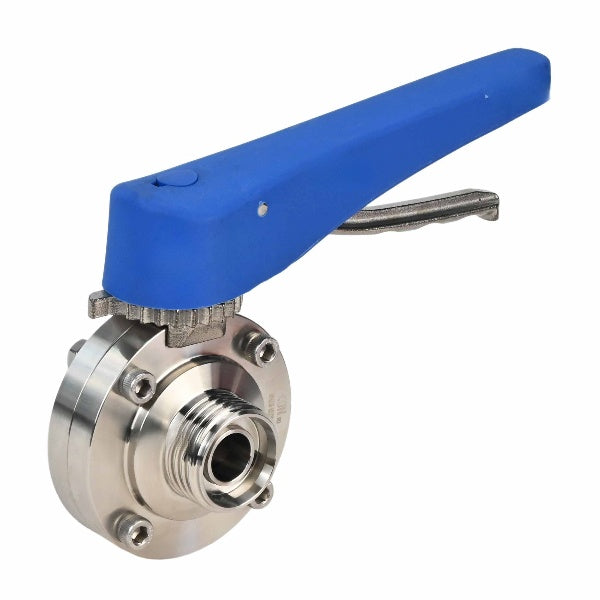

Water Butterfly valves Elephant WBV3131S-2W-T-H, body material - stainless steel AISI 304, seal - Silicon, welded, with handle

€44,83
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Butterfly valves are designed for use as shut-off or regulating valves for controlling flows in heat supply systems, water supply systems, in technological processes of food, chemical, oil and gas, pulp and paper and other industries. Operating principle: The valves are opened and closed by turning the disk by 90°. Opening is done by turning the handle counterclockwise, closing - clockwise.





Technical parameters of Elephant WBV3131S-2W-T-H, body material - stainless steel AISI 304, seal - Silicon, welded, with handle:

Characteristic Meaning
Gate type rotary disk
Diameter 15-100 mm
Nominal pressure 10 bar
Working medium temperature -50 to +180°C
Application Food industry
Connection type threaded
Control type Manual (handle, gearbox)
Sealing class A
Manufacturer's country China
Warranty 12 months.

Butterfly valves WBV3131S-2W-T-H, body material - stainless steel AISI 304, seal - Silicon, welded, with handle





Dimensions and dimensions of Elephant WBV3131S-2W-T-H, body material - stainless steel AISI 304, seal - Silicon, welded, with handle:

Diameter D, mm G, mm D1, mm A, mm H, mm J, mm K, mm
DN15 15 Rd34x1/8 78 66 86 126 8x8
DN20 19 Rd44x1/6 78 66 86 126 8x8
DN25 25 Rd52x1/6 78 66 86 126 8x8
DN32 31 Rd58x1/6 86 70 90 126 8x8
DN40 37 Rd65x1/6 90 74 92 126 8x8
DN50 49 Rd78x1/6 106 76 104 133 10x10
DN65 66 Rd95x1/6 124 80 113 144 10x10
DN80 81 Rd110x1/4 139 84 123.5 160 10x10
DN100 100 Rd130x1/4 159 104 133.5 160 10x10

Sketch Butterfly valves WBV3131S-2W-T-H, body material - stainless steel AISI 304, seal - Silicon, welded, with handle





Materials of parts Elephant WBV3131S-2W-T-H, body material - stainless steel AISI 304, seal - Silicon, welded, with handle:

№ Part Name Material
1 Body Stainless steel AISI 304
2 Rotary assembly Stainless steel AISI 304
3 Disc Stainless steel AISI 304
4 Seat seal EPDM or Silicon
5 Nut Steel A2~70
6 Bolt Steel A2~70
7 Plug ABS plastic
8 Handle Polyamide plastic

Sketch of parts and materials Butterfly valves WBV3131S-2W-T-H, body material - stainless steel AISI 304, seal - Silicon, welded, with handle

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Edelstahl AISI 304
  • Maximal zulässige Temperatur
    180 °C
  • Verbindungstyp
    Gewinde
  • Steuerungstyp
    Handbuch (Griff, Getriebe)
  • Betriebsumgebung
    Wasser, Dampf, Neutrale Medien
  • Anwendungen
    Lebensmittelindustrie
  • Typ der Dichtung
    Silizium
  • Disc material
    Edelstahl AISI 304
  • Endschalter
    NEIN

Bewertungen (0)

Dokumentation
nullButterfly valve Elephant WBV3131x-2W-T-H

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D050-65583DN1510 bar €44,83 Ausverkauft
    D050-65584DN2010 bar €45,69 Ausverkauft
    D050-65585DN2510 bar €46,55 Ausverkauft
    D050-65586DN3210 bar €47,13 Ausverkauft
    D050-65587DN4010 bar €50,62 Ausverkauft
    D050-65588DN5010 bar €72,54 Ausverkauft
    D050-65589DN6510 bar €109,42 Ausverkauft
    D050-65590DN8010 bar €116,05 Ausverkauft
    D050-65591DN10010 bar €125,82 Ausverkauft
