Elephant  |  SKU: D040-07346

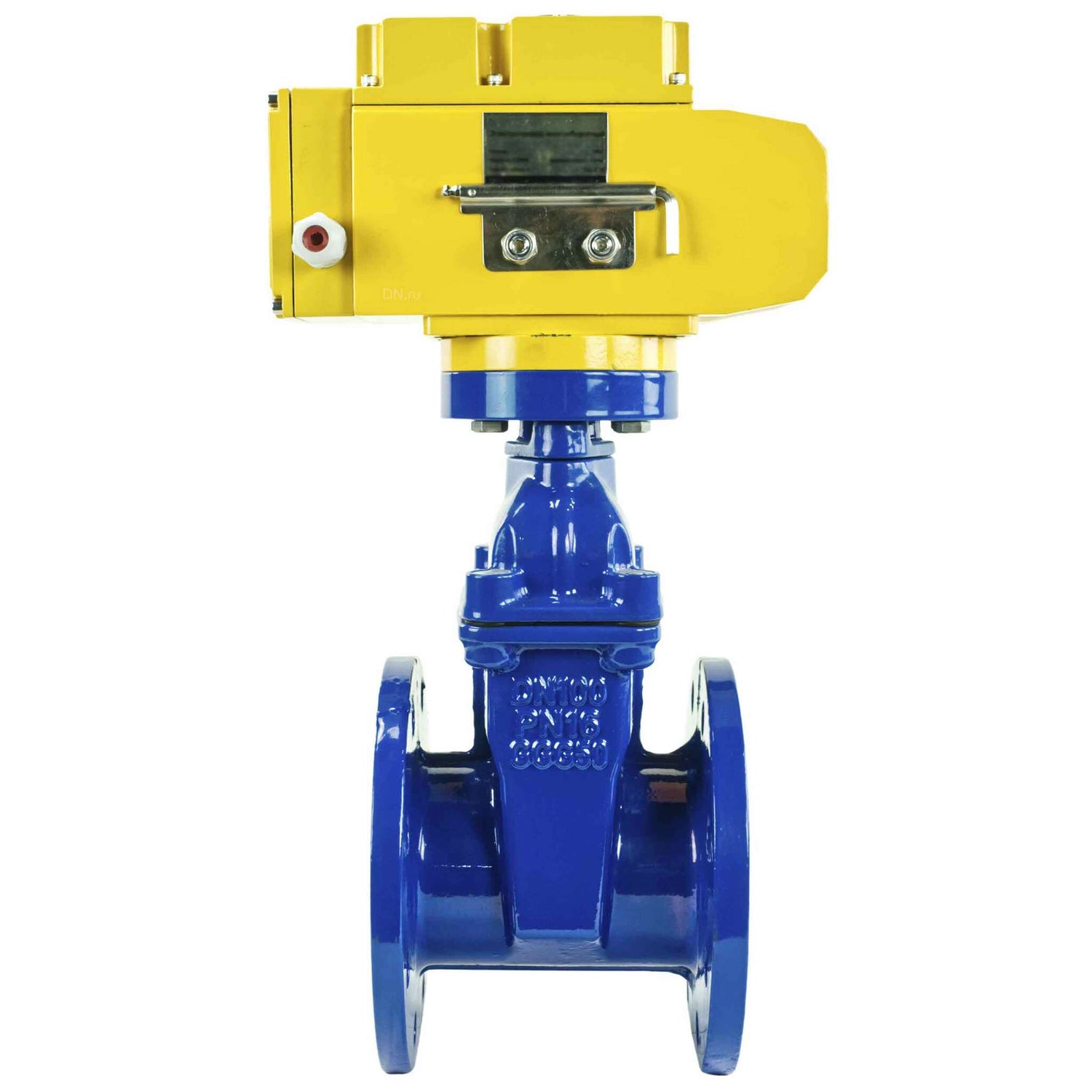

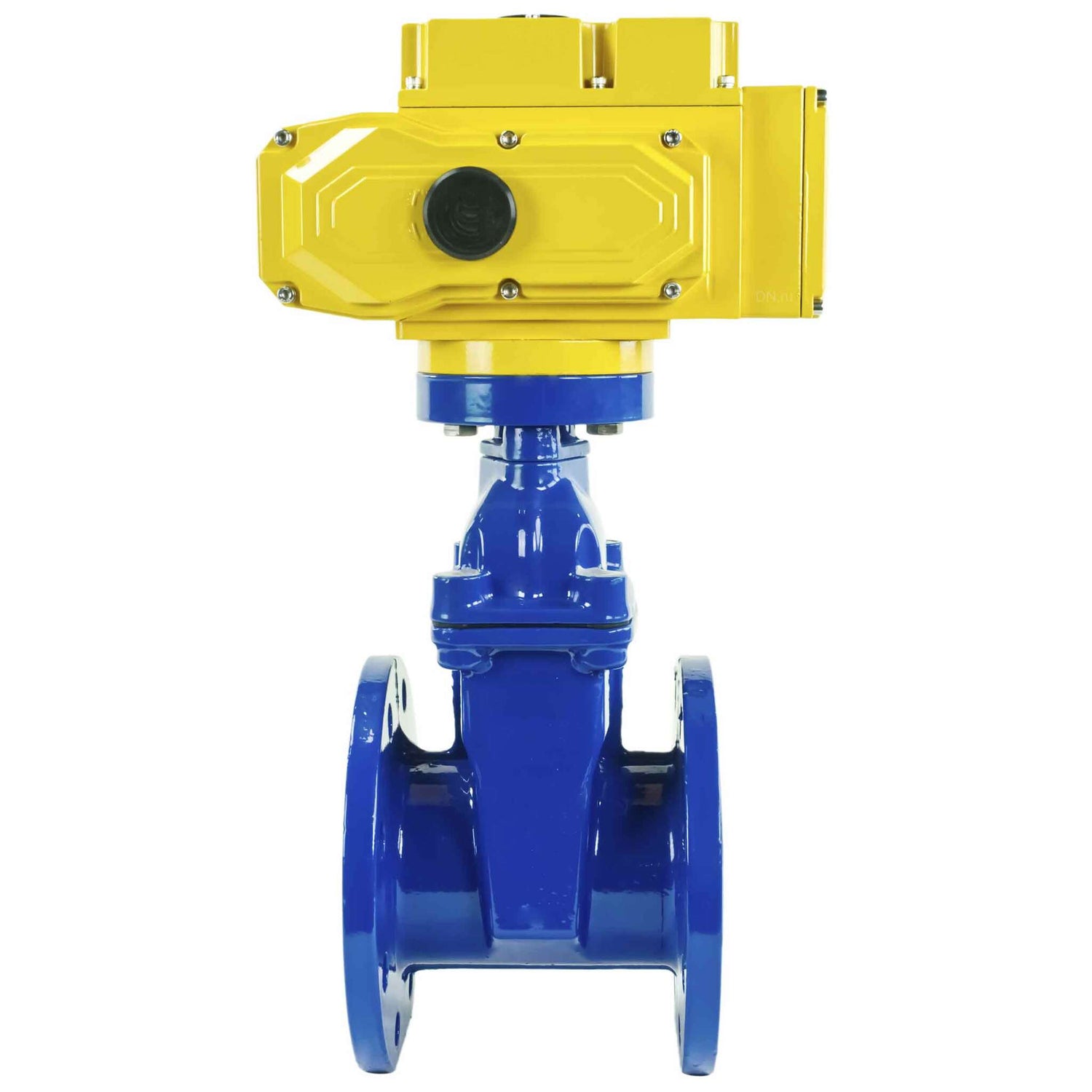

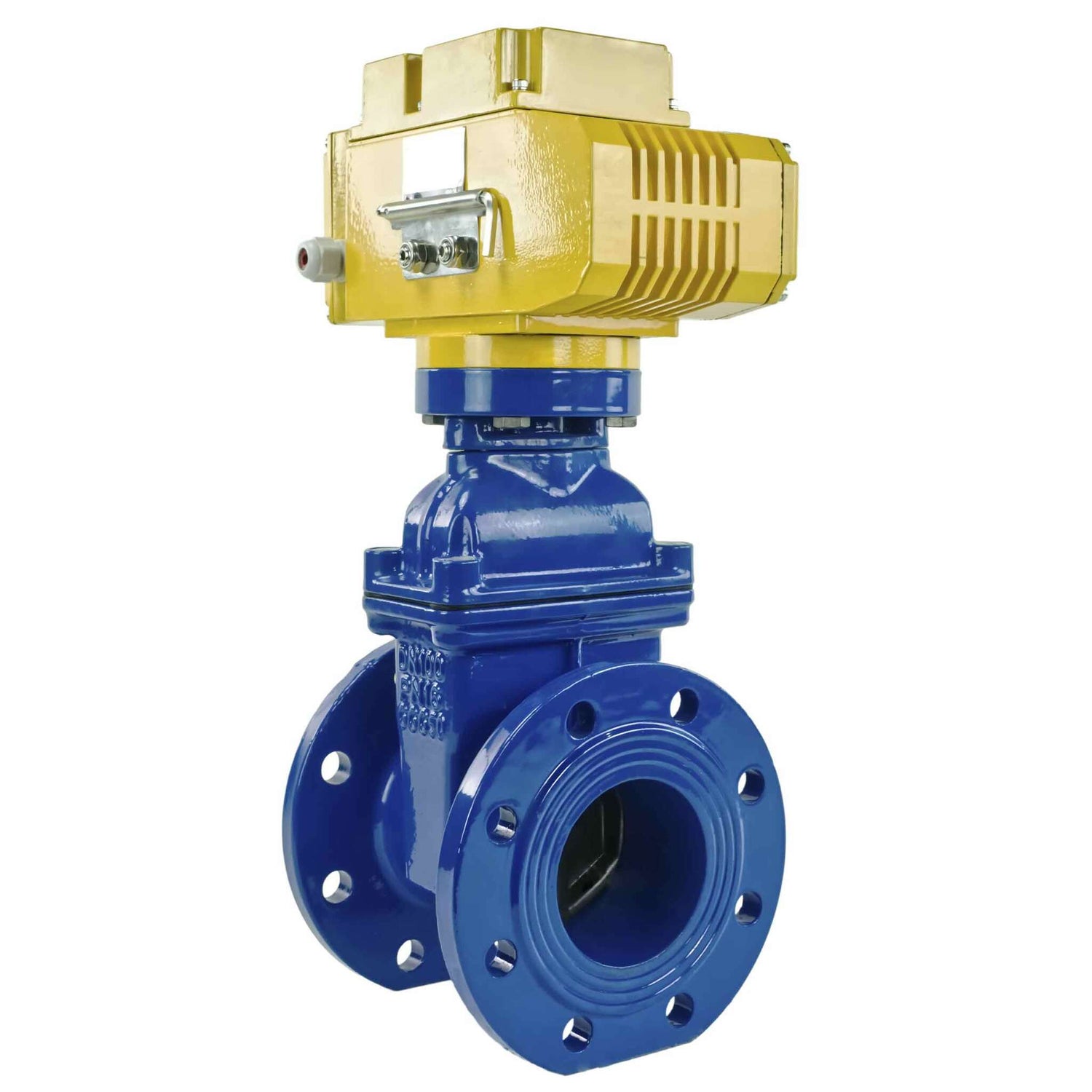

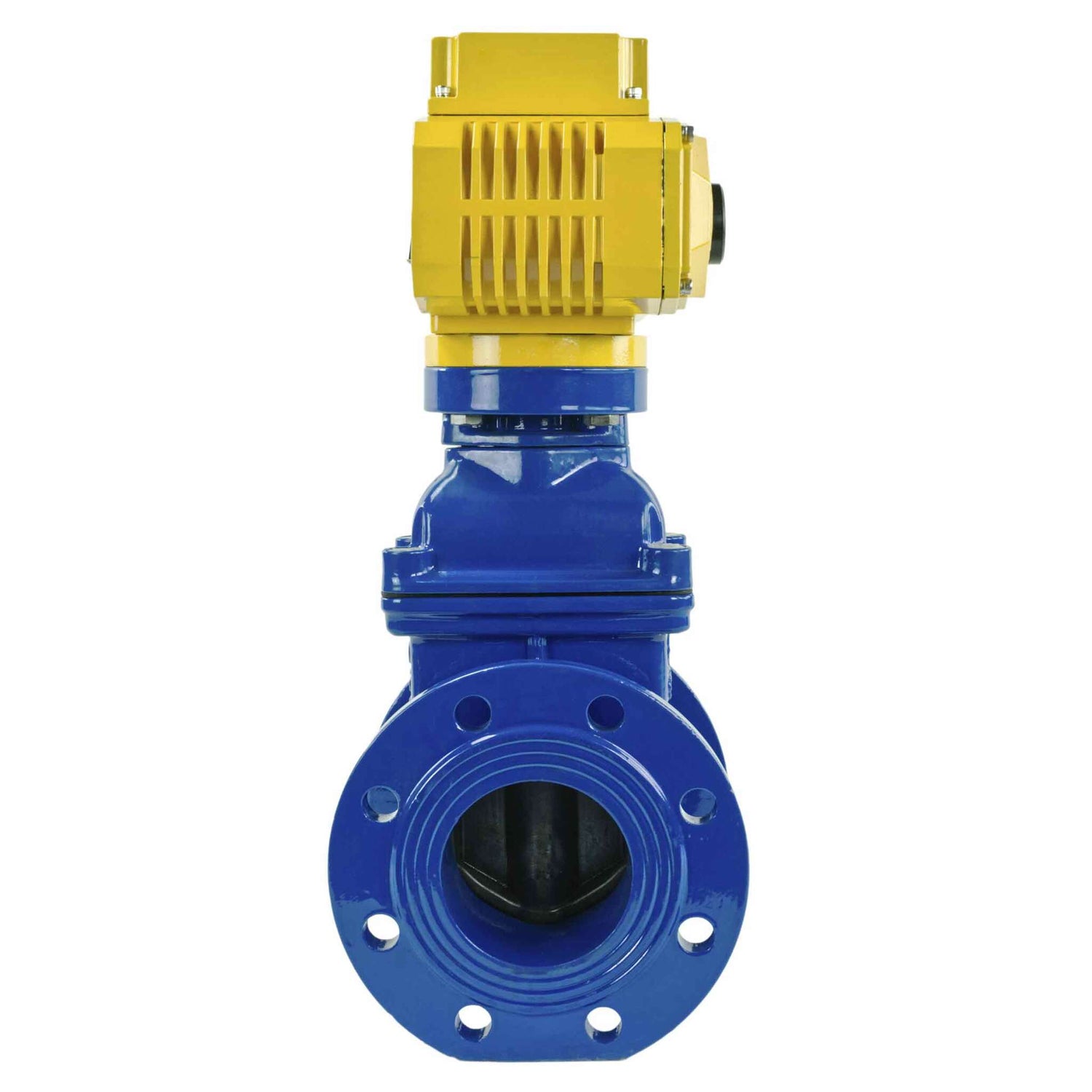

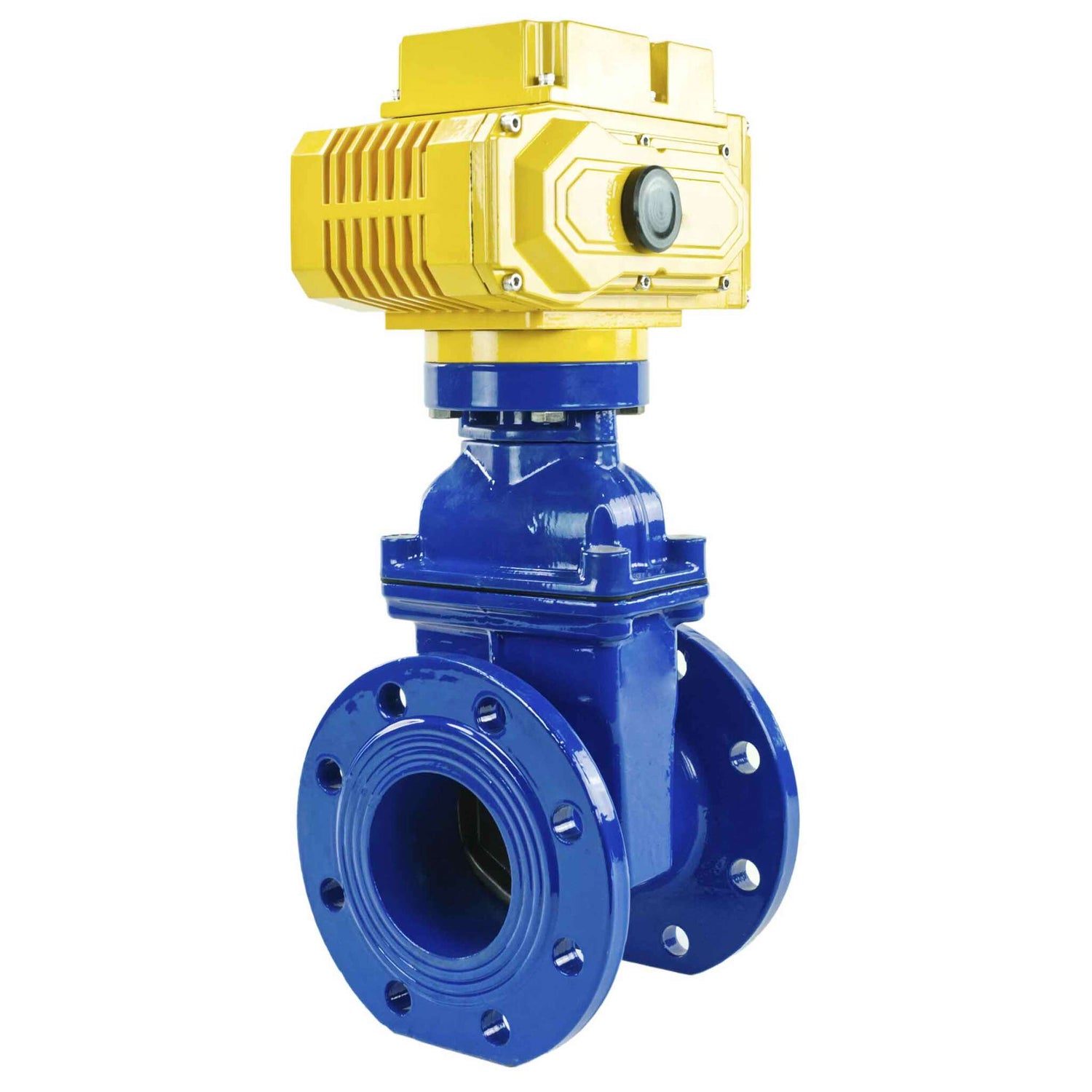

Wedge gate valve blue Elephant-GGG50-EPDM-F4-BLUE 16 bar class 150 T=230-248°F flange connection, with rubber lined wedge EPDM, electric actuator Elephant MT-380, 380V

€1.233,55
inkl. MwSt. Versand wird beim Checkout berechnet.

Wedge gate valve blue Elephant-GGG50-EPDM-F4-BLUE 16 bar class 150 T=230-248°F flange connection, with rubber lined wedge EPDM, electric actuator Elephant MT-380, 380V - DN40 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Wedge gate valve red Elephant-GGG50-EPDM-F4-RED PSI232 class 150 T≤230-248°F flange connection, with rubber lined wedge EPDM, electric actuator Elephant MT-380, 380V is intended for installation on pipelines (Water and other liquid and gaseous non-aggressive media, in relation to which the materials used in the valve are corrosion-resistant) as a shut-off device in automatic control systems heat supply and water supply at industrial and civil facilities. It is connected to the pipeline using flanges. Installation is carried out with the drive facing upwards.





Parameters of wedge gate valves Elephant DN40-300 PN16:

Characteristic Meaning
Gate valve type wedge
Nominal diameter 40-300 mm
Nominal pressure 16 bar
Working environment temperature from -10 to +120 °C
Working environment water and neutral environments
Connection to the pipeline flanged
Country of origin China





Sketch of wedge gate valves Elephant 30ch939r DN40-300 PN16




Overall and installation dimensions of wedge gate valves Elephant DN40-300 PN16 with electric drive Elephant MT:

DN, mm L, mm D, mm C, mm B, mm n-d, mm H, mm M, mm
40 140 150 110 84 4-19 390 308
50 150 165 125 99 4-19 400 308
65 170 185 145 119 4-19 415 308
80 180 200 160 133 8-19 450 308
100 190 220 180 154 8-19 480 308
125 200 250 210 184 8-19 545 308
150 210 285 240 210 8-23 585 308
200 230 340 295 265 12-23 660 308
250 250 405 355 319 12-28 780 308
300 270 460 410 370 12-28 840 308



Sketch of materials of wedge gate valves Elephant 30ch939r DN40-300 PN16



Materials of wedge gate valves Elephant DN40-300 PN16:

№ Name Material
1 Body cast iron GGG50
2 Wedge cast iron GGG50 + EPDM
3 Rod nut brass
4 Rod carbon steel or stainless steel SS 420/2Cr13
5 Gasket EPDM
6 Cover cast iron GGG50
7 Ring carbon steel
8 Sealing ring EPDM
9 Bolts carbon steel
10 ISO flange cast iron GGG50
11 Seal cast iron GGG50
12 Sealing ring EPDM
13 Bolts carbon steel





Parameters of electric drives Elephant series MT:

Electric drive brand MT-N-005Z-O1-380VAC-U1 MT-N-010Z-O1-380VAC-U1 MT-N-020Z-O1-380VAC-U1 MT-N-030Z-O1-380VAC-U1
Supply voltage, V 380
Electric motor power, W 100 100 120 150
Torque, Nm 50 100 200 300
Speed, rpm 5
Maximum number of drive revolutions 50
Maximum diameter of the
reinforcement rod, mm 		16 18 22 25
Weight, kg 10
Degree of protection of the case IP67
Ambient temperature, °C from -28 to +60
Temperature of internal
thermal protection response, °C 		110
Availability of a backup hexagon
Installation angle arbitrary
Body material aluminum alloy
ISO Flange Type F10/F12





Sketch of electric drives Elephant series MT



Overall and installation dimensions of Elephant MT series electric drives:

O, mm 40
A, mm 149
B, mm 119
C, mm 114
D, mm 200
E, mm 151
F, mm 105
G, mm 117

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen GGG50
  • Stopper Material
    Gusseisen + EPDM
  • Maximal zulässige Temperatur
    120 °C
  • Verbindungstyp
    Flansch
  • Steuerungstyp
    Elektrischer Antrieb
  • Betriebsumgebung
    Wasser, Druckluft, Neutrale Flüssigkeiten
  • Absperrschieber Typ
    Keilschieber
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    EPDM
  • Beschichtungstyp
    Epoxidpulver
  • Ventilrückmeldung
    Endschalter
  • Explosionsgeschützt
    NEIN
  • Thermischer Schutz
    Ja
  • Drehmoment
    100 Nm
  • Endschalter
    Ja
  • Typ des elektrischen Stellantriebs
    Mehrfachdrehung
  • Steuersignal
    EIN/AUS
  • Wellenform Stange
    18 mm
  • Wellenform quadratisch
    18x18 mm
  • ISO - Flanschtyp
    F10
  • Nennstromverbrauch
    0,9 A
  • Versorgungsspannung
    380 V
  • Teleskopstange
    NEIN
  • Steuerspalte
    NEIN
  • Aktuatorenmodell
    MT-100
