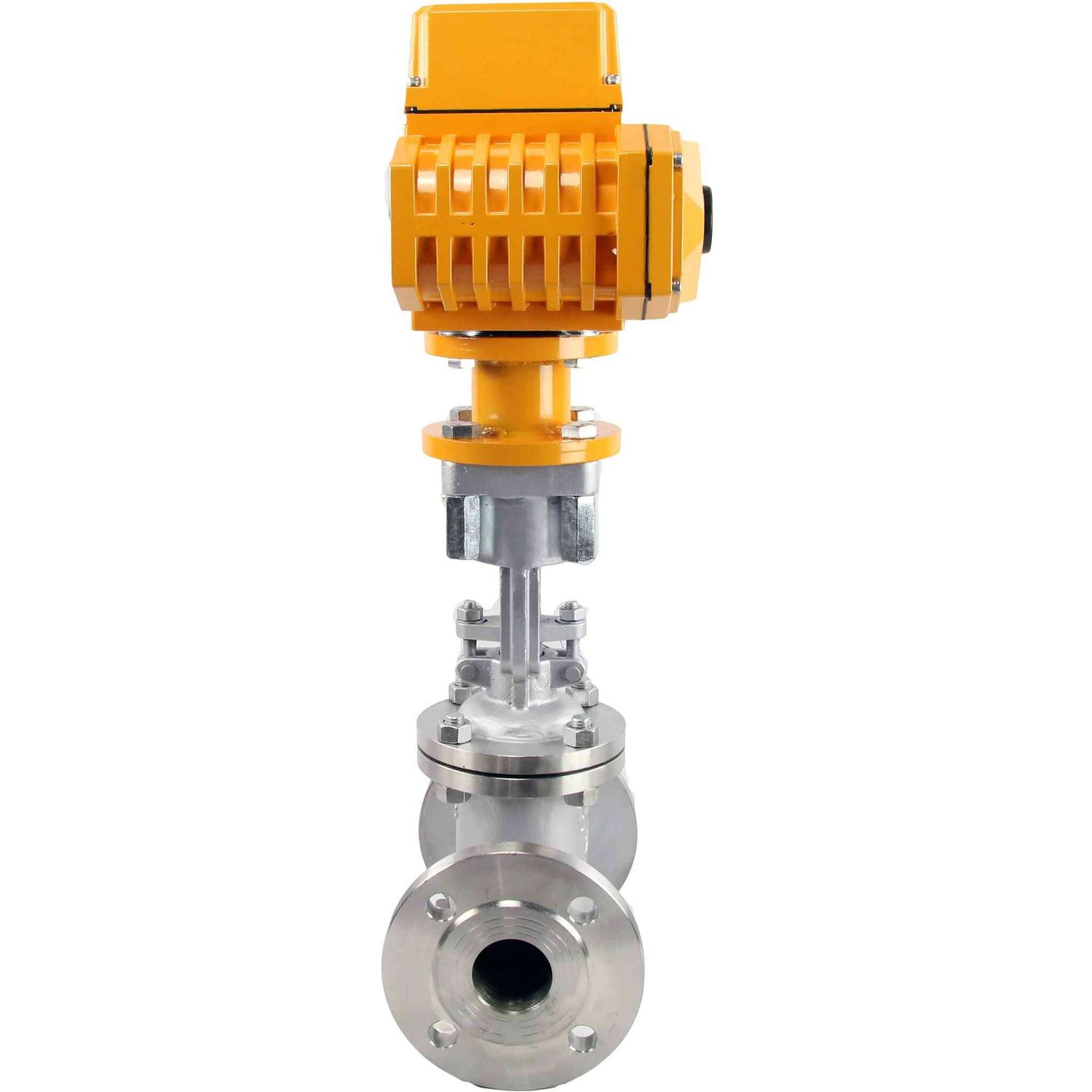

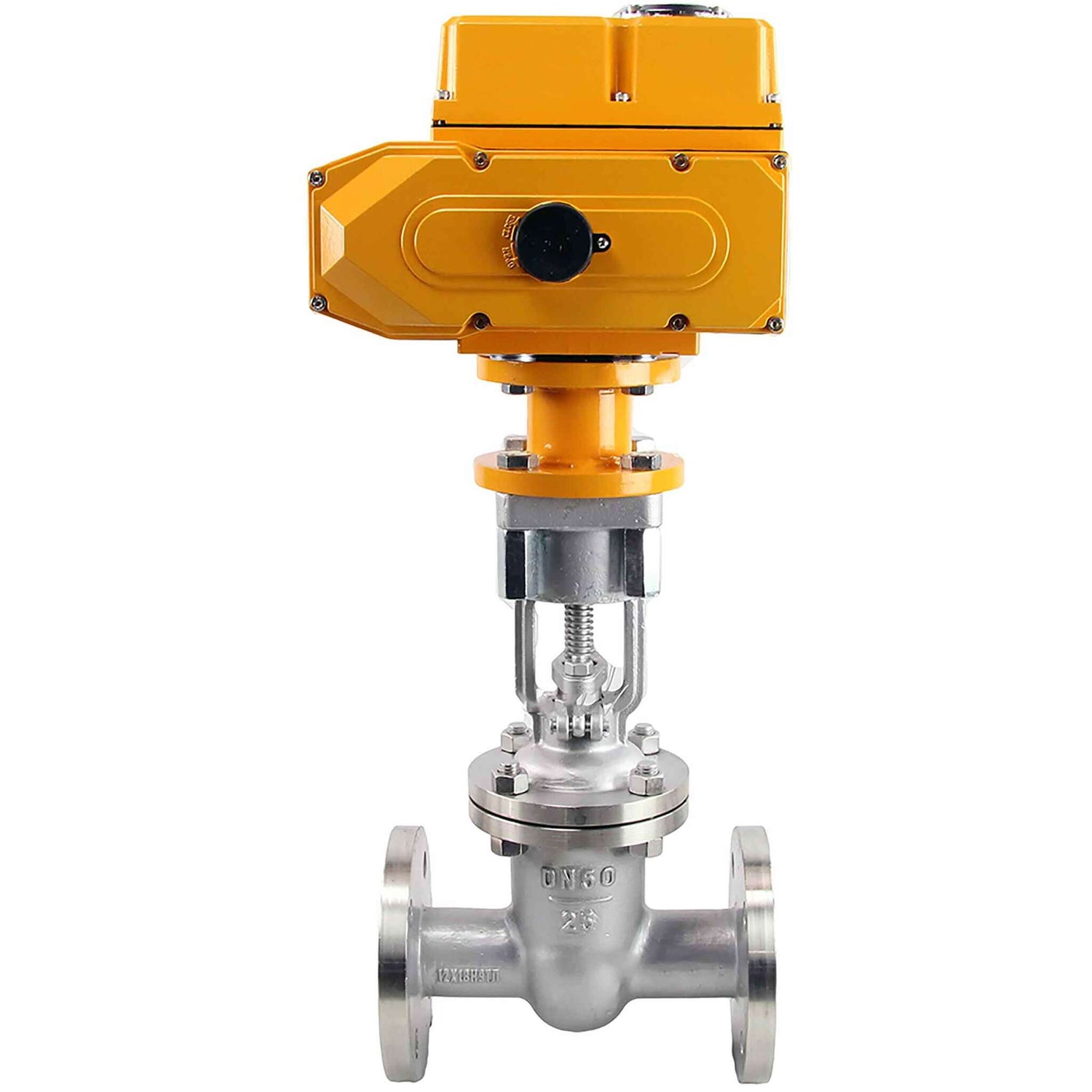

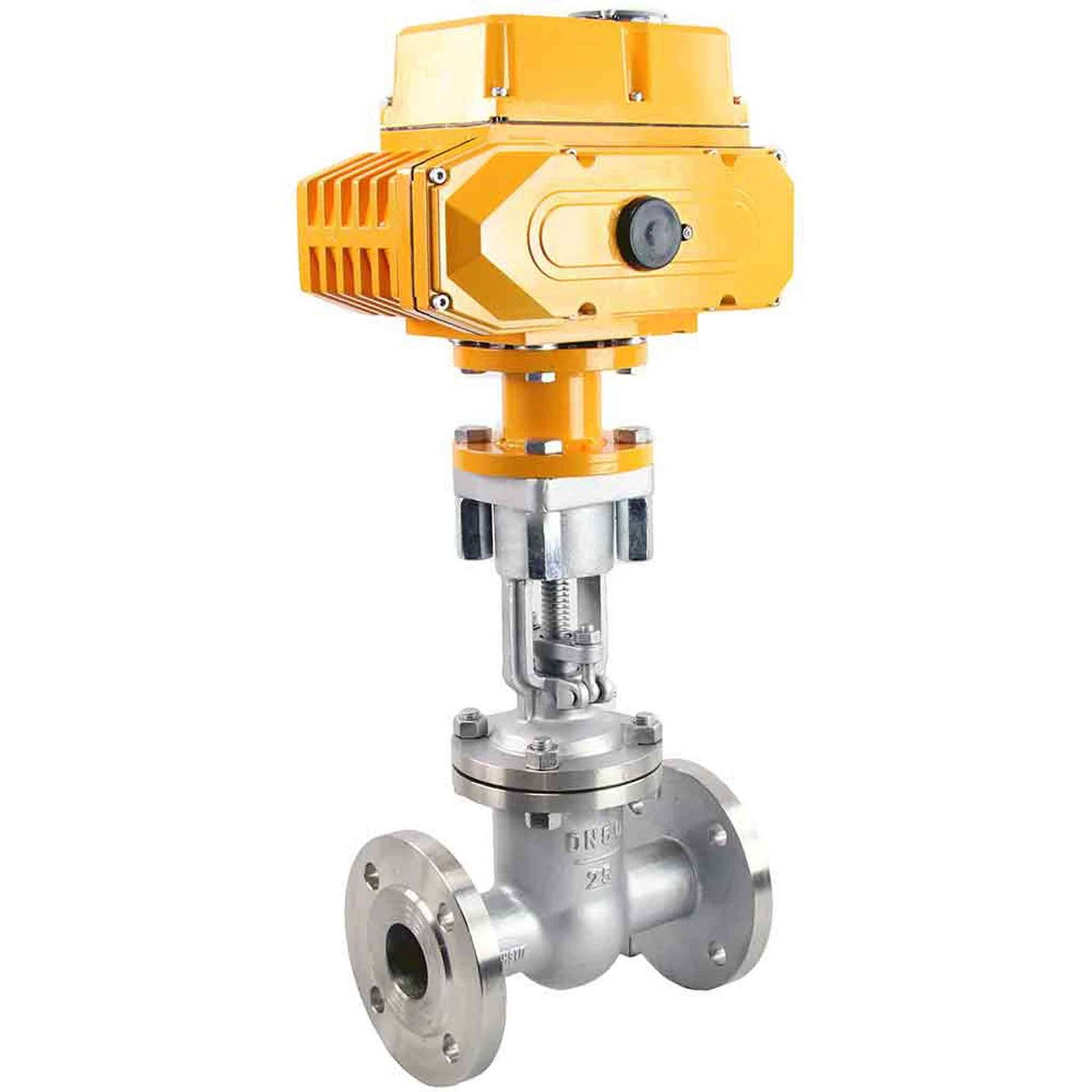

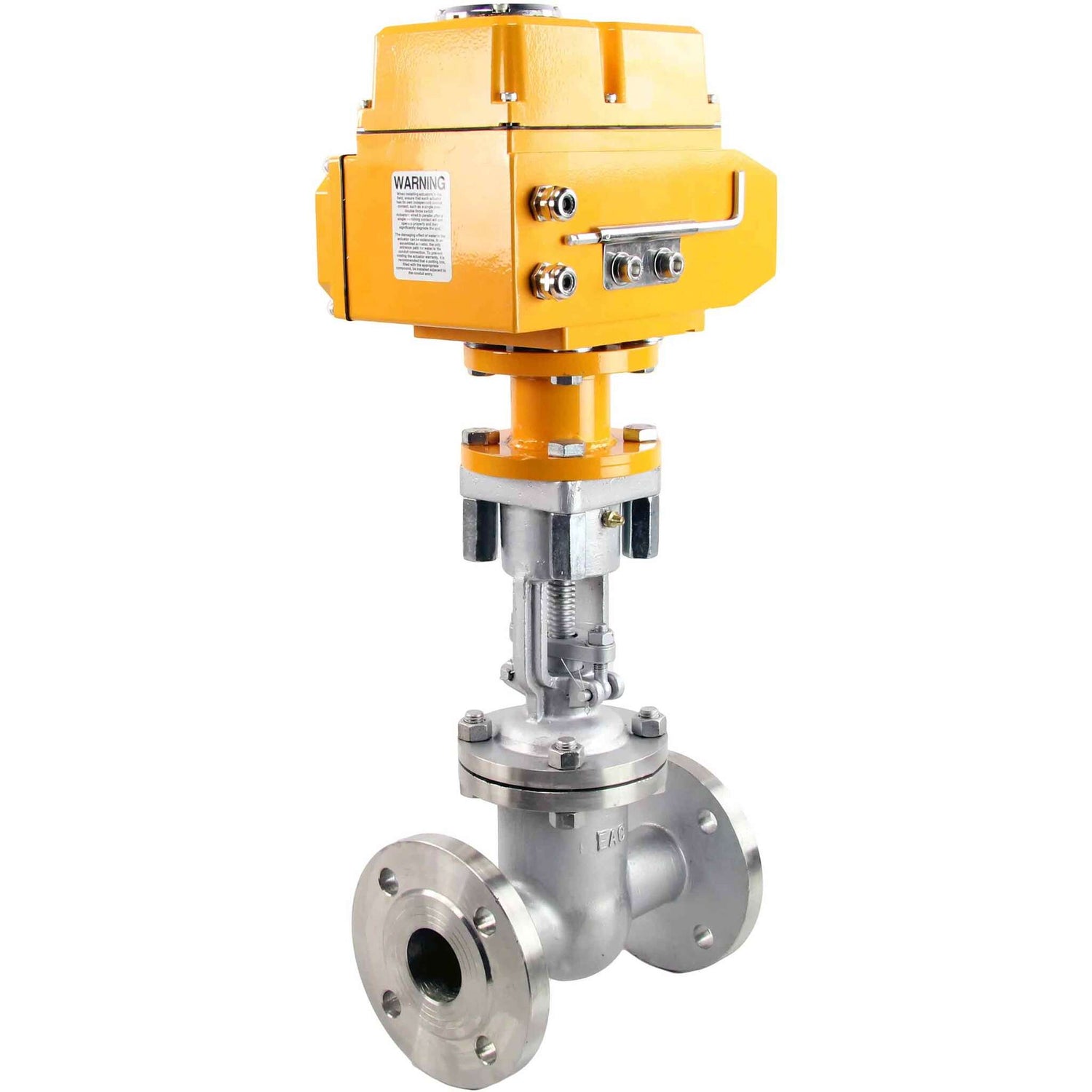

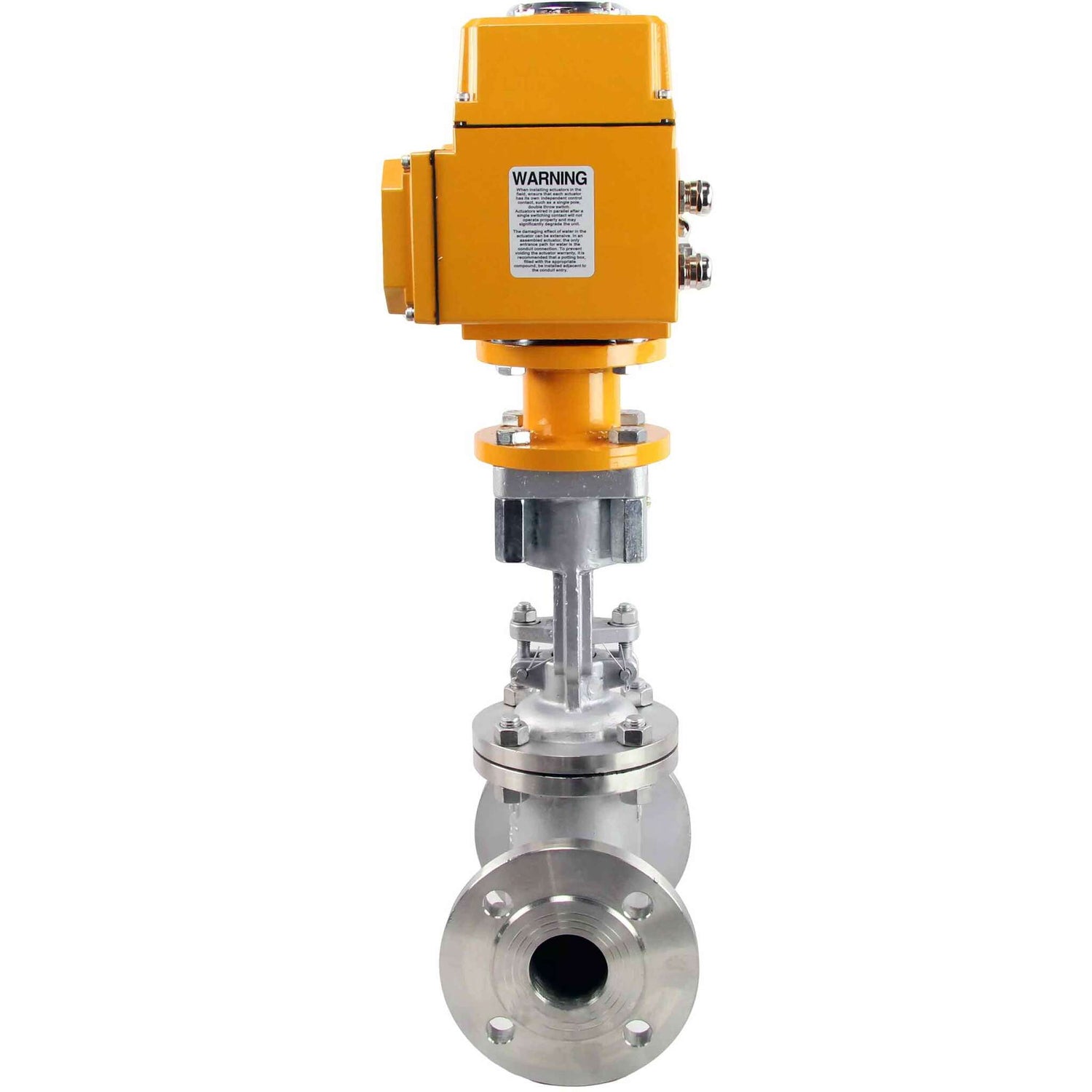

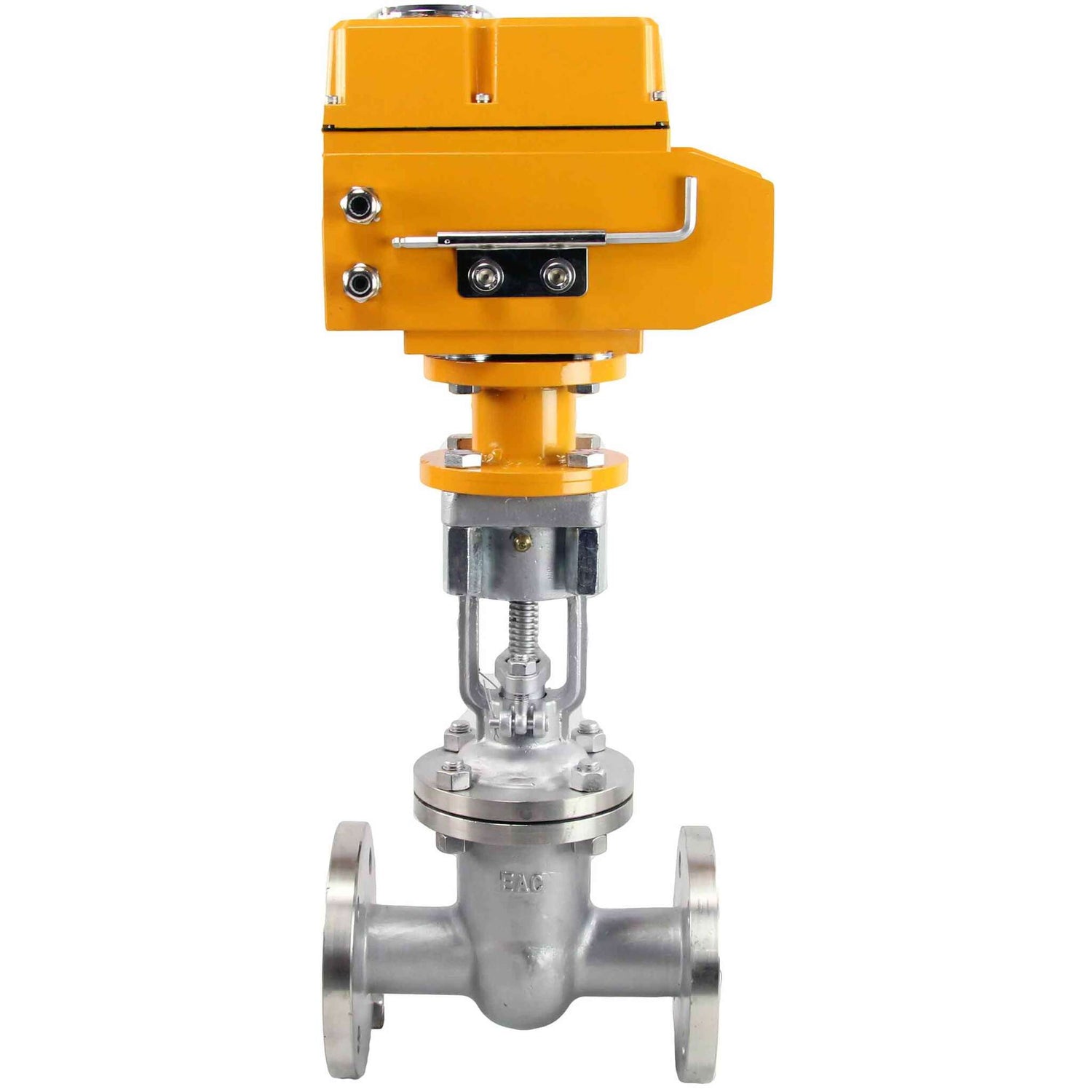

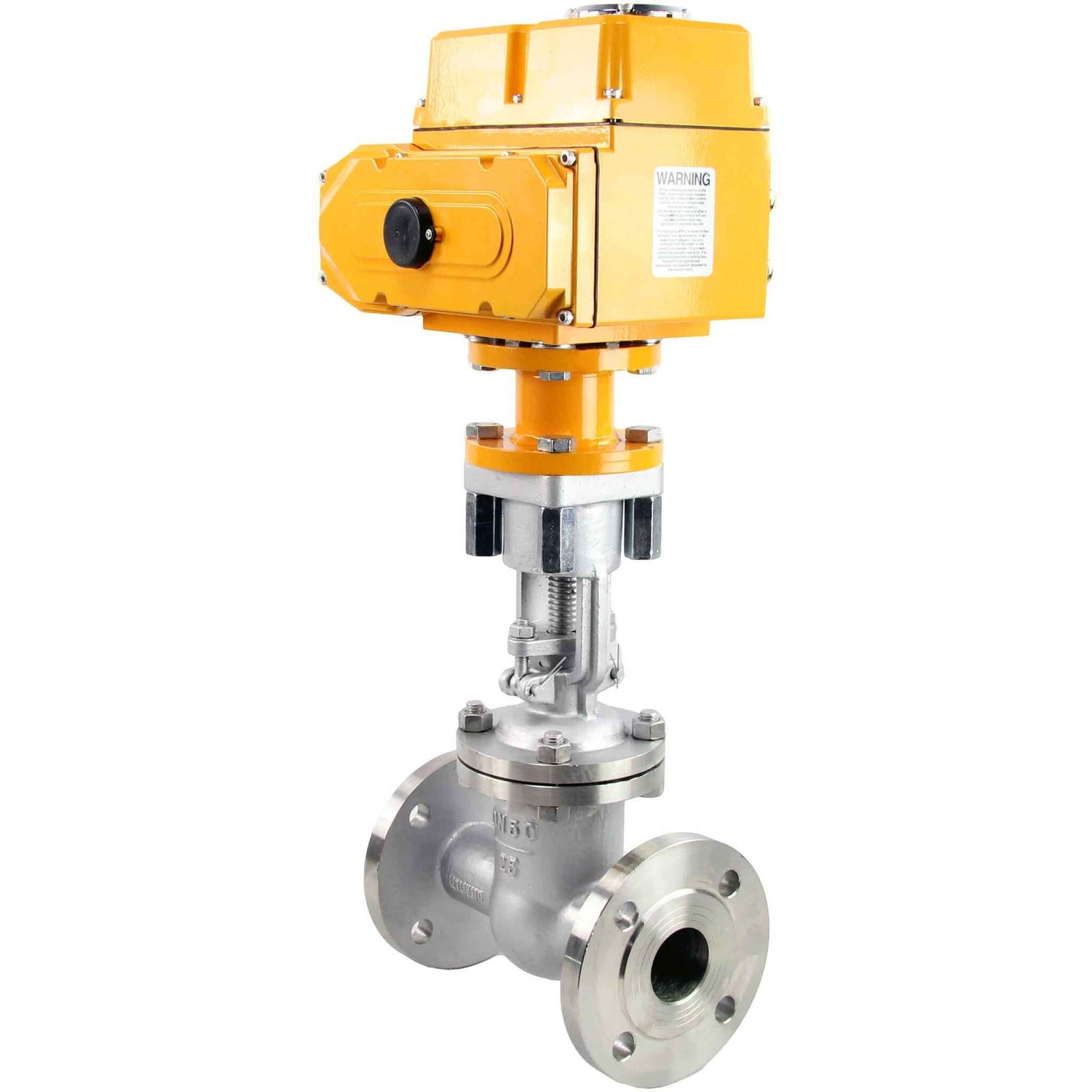

Wedge gate valve Elephant flange connection, seal material – metal/metal, electric actuator Elephant MT-110/220, 110/220V
Wedge gate valve Elephant flange connection, seal material – metal/metal, electric actuator Elephant MT-110/220, 110/220V - DN50 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferung und Versand
Lieferung und Versand
Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.
Beschreibung
Beschreibung
Wedge gate valve Elephant 30ss941ss PSI232 flange connection, body material – stainless steel 12KH18N9TL, seal material – metal/metal, electric actuator Elephant MT-380, 380V is intended for installation as a shut-off device on pipelines transporting water, steam, and oils, in relation to which the materials used in the valve are corrosion-resistant.
Technical parameters of wedge flange gate valves Elephant 30nzh941nzh GVWR2434M-2W-F PN16 with MT-N-Z(EM)-O1-220VAC-U1:
| Characteristic | Meaning |
| Gate valve type | wedge |
| Nominal diameter | 50-300 mm |
| Nominal pressure | 16 bar |
| Working environment temperature | From -30 to +425 °C |
| Working environment | water, steam, oil |
| Direction of flow | bilateral |
| Connection to the pipeline | flanged |
| Country of origin | China |
Sketch of wedge flange gate valves Elephant 30nzh941nzh GVWR2434M-2W-F PN16 with MT-N-Z(EM)-O1-220VAC-U1
Overall and installation dimensions of flanged wedge gate valves Elephant 30nz941nz GVWR2434M-2W-F PN16 with MT-NZ(EM)-O1-380VAC-U1:
| D.N. | L, mm | D, mm | D1, mm | D2, mm | b, mm | Zx0d, mm | A, mm | H, mm | C, mm | Torque, Nm |
| 50 | 180 | 160 | 125 | 100 | 18 | 4-18 | 235 | 174 | 180 | 90 |
| 80 | 210 | 195 | 160 | 135 | 22 | 4-18 | 316 | 170 | 208 | 135 |
| 100 | 230 | 215 | 180 | 155 | 22 | 8-18 | 316 | 170 | 208 | 135 |
| 150 | 280 | 280 | 240 | 210 | 24 | 8-23 | 316 | 170 | 208 | 180 |
| 200 | 330 | 335 | 295 | 265 | 26 | 12-23 | 316 | 170 | 208 | 270 |
| 250 | 450 | 405 | 355 | 320 | 30 | 12-25 | 316 | 170 | 208 | 270 |
| 300 | 500 | 460 | 410 | 375 | 30 | 12-25 | 640 | 325 | 410 | 405 |
Material sketch of wedge flange gate valves Elephant 30nzh941nzh GVWR2434M-2W-F PN16 with MT-N-Z(EM)-O1-220VAC-U1
Main materials of details of wedge flange gate valves Elephant 30nzh941nzh GVWR2434M-2W-F PN16 with MT-N-Z(EM)-O1-220VAC-U1:
| Item No. | Part name | Material |
| 1 | Spindle nut | brass |
| 2 | Sealing | graphite |
| 3 | Bolt/Nut | St35 |
| 4 | Stock | steel 2cr13 |
| 5 | Saddle | WCB+D507 |
| 6 | Wedge | WCB+D507MO |
| 7 | Frame | steel 12X18H9TL |
Main technical data and characteristics of Elephant MT series electric drives:
| Electric drive brand | MT-N-005Z-O1-220VAC-U1 | MT-N-010Z-O1-220VAC-U1 | MT-N-020Z-O1-220VAC-U1 | MT-N-030Z-O1-220VAC-U1 |
| Supply voltage, V | 220 | |||
| Electric motor power, W | 100 | 100 | 120 | 150 |
| Torque, Nm | 50 | 100 | 200 | 300 |
| Speed, rpm | 5 | |||
| Maximum number of drive revolutions | 50 | |||
|
Maximum diameter of the reinforcement rod, mm |
16 | 18 | 22 | 25 |
| Weight, kg | 10 | |||
| Degree of protection of the case | IP67 | |||
| Ambient temperature, °C | from -28 to +60 | |||
|
Temperature of internal thermal protection response, °C |
110 | |||
| Availability of a backup | hexagon | |||
| Installation angle | arbitrary | |||
| Body material | aluminum alloy | |||
| ISO Flange Type | F10/F12 | |||
Sketch of electric drives Elephant series MT
Overall and installation dimensions of Elephant MT series electric drives:
| O, mm | 40 |
| A, mm | 149 |
| B, mm | 119 |
| C, mm | 114 |
| D, mm | 200 |
| E, mm | 151 |
| F, mm | 105 |
| G, mm | 117 |
