Elephant  |  SKU: D040-08201

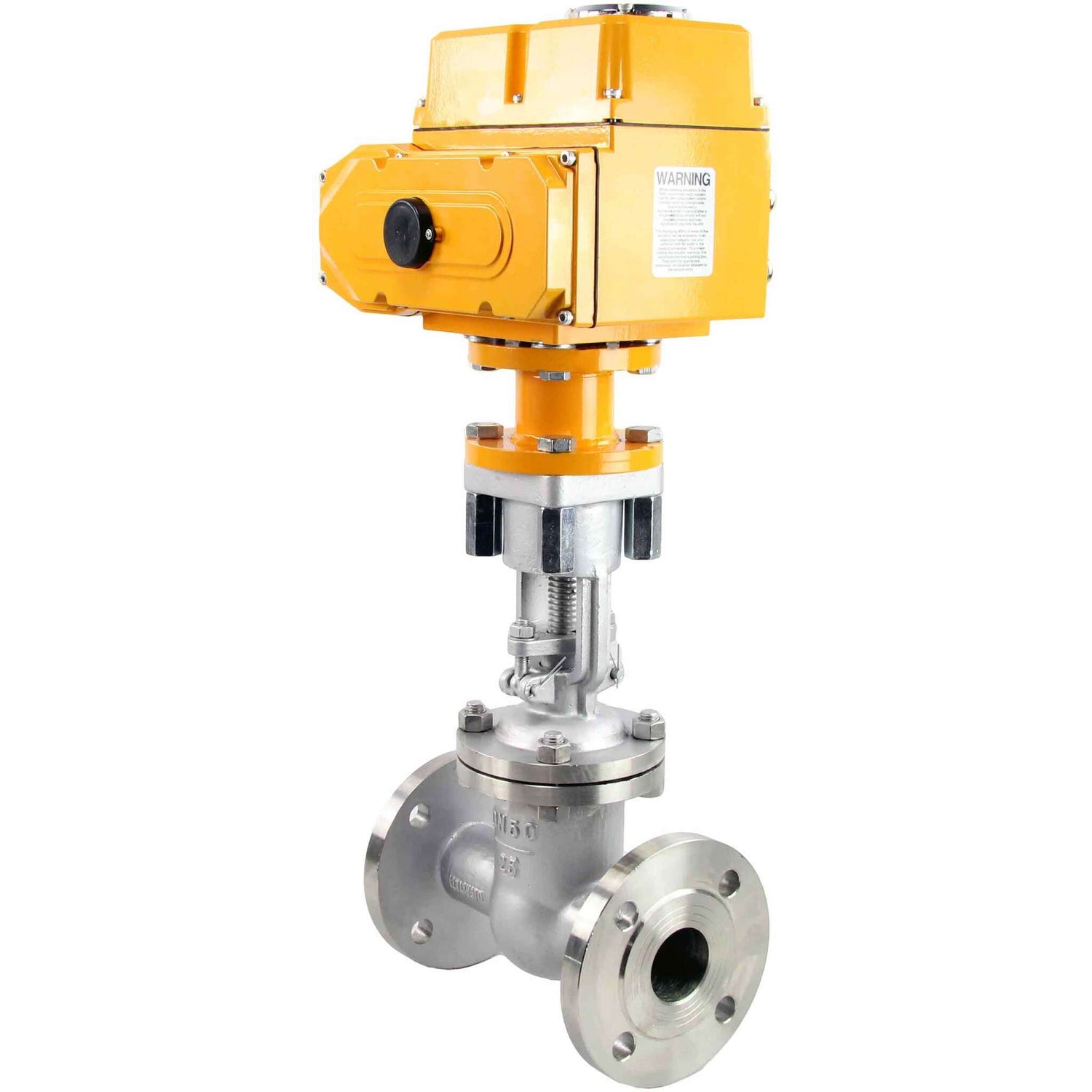

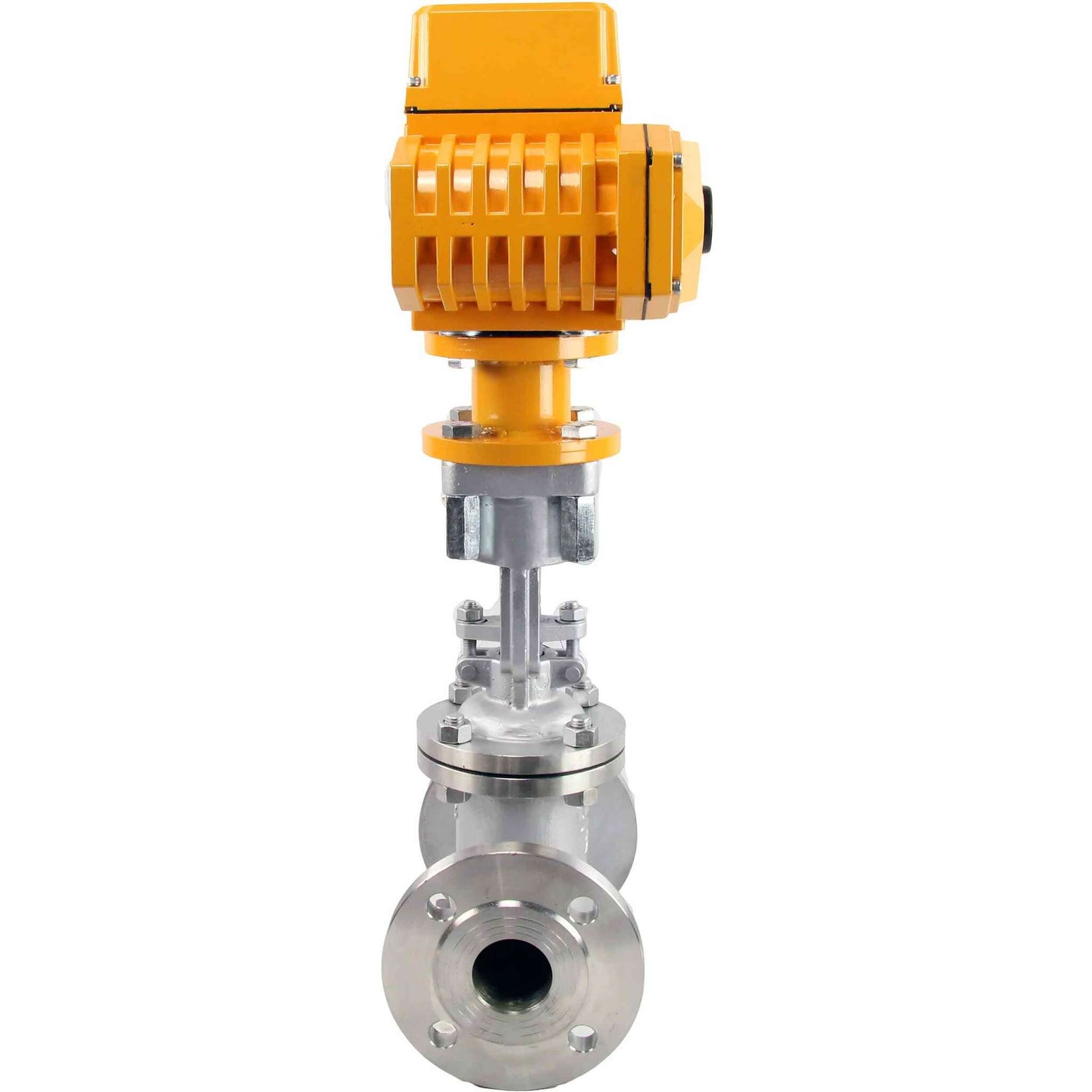

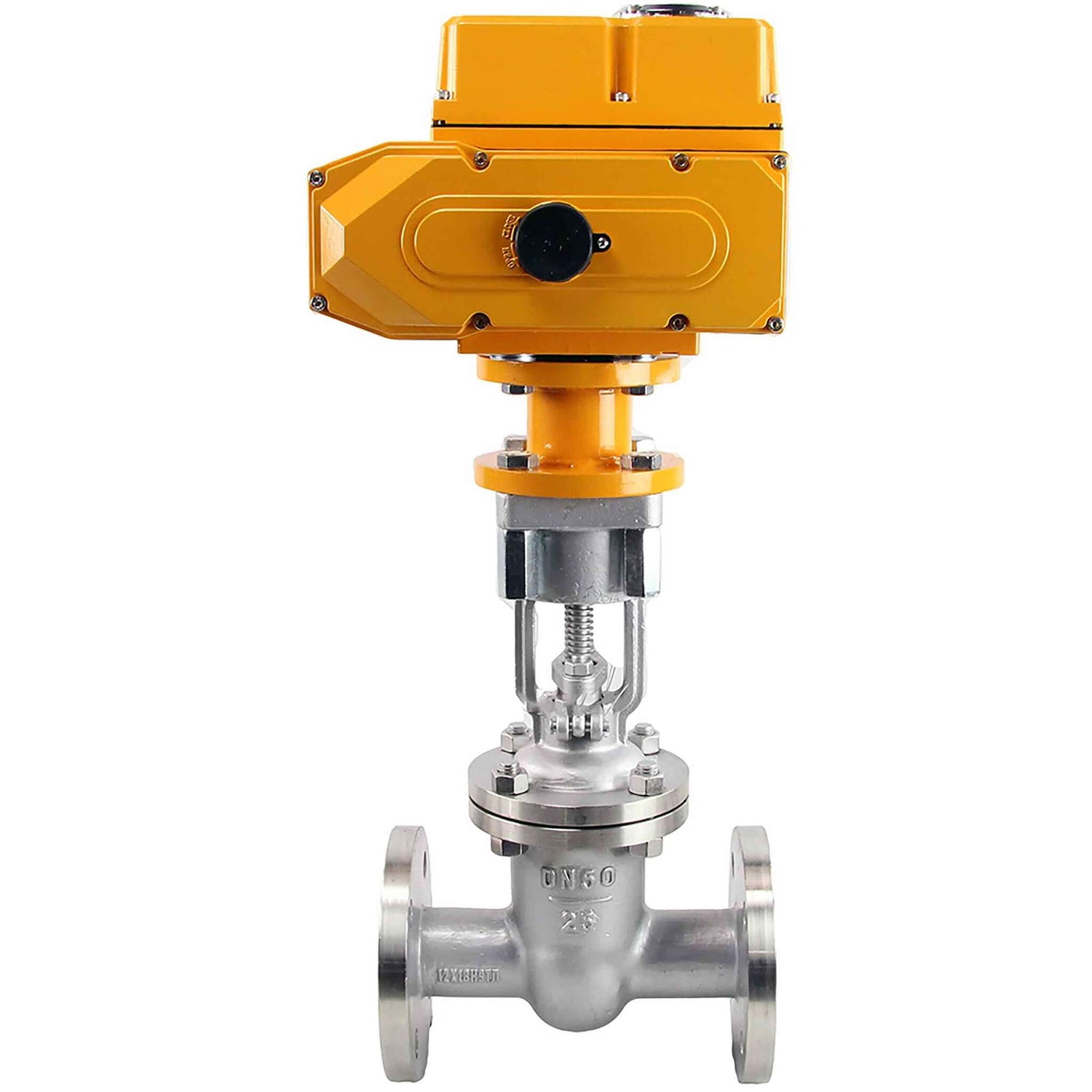

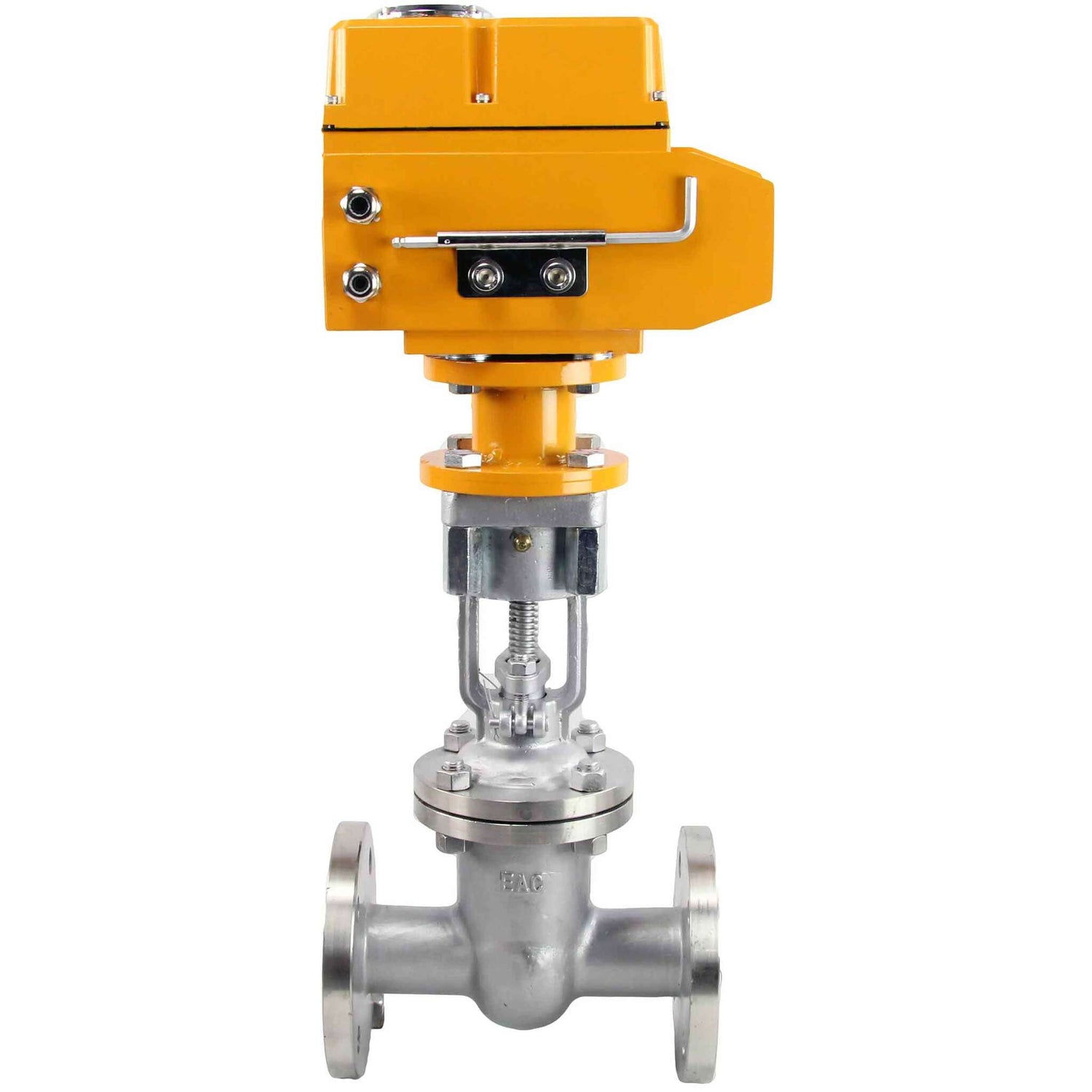

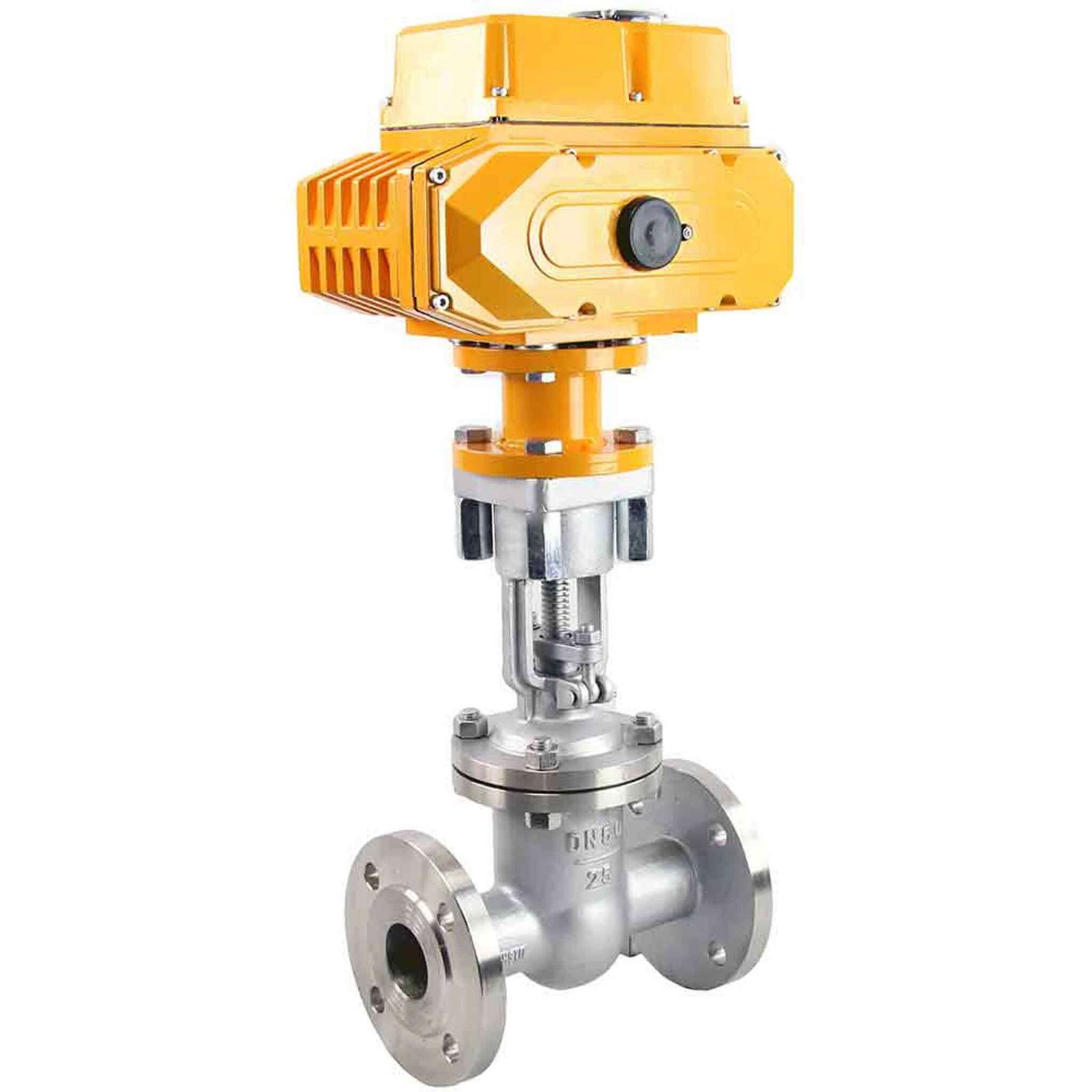

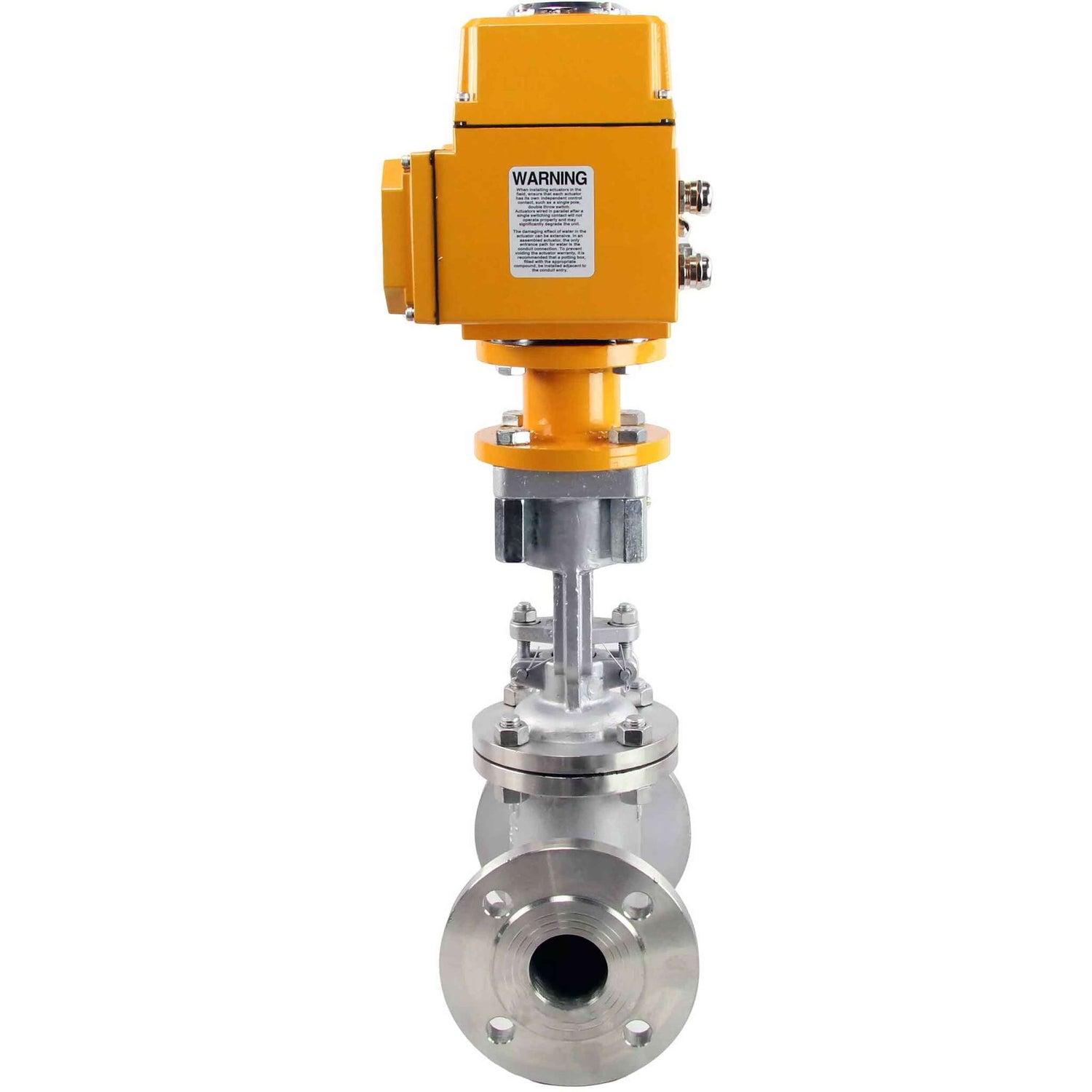

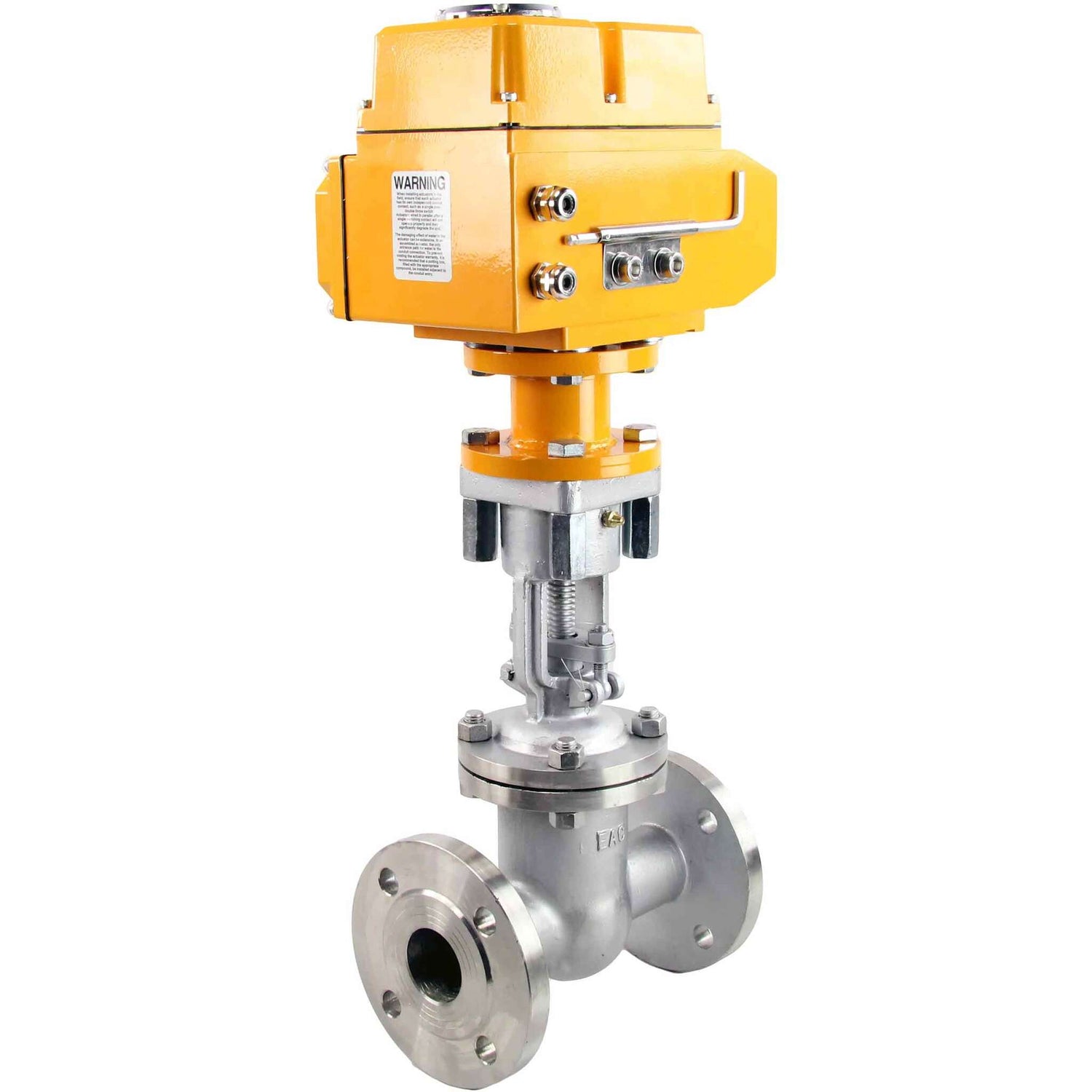

Wedge gate valve Elephant 30ss941ss 25 bar flange connection, body material – stainless steel 12KH18N9TL, seal material – metal/metal, electric actuator Elephant MT-110/220, 110/220V

€1.687,71
inkl. MwSt. Versand wird beim Checkout berechnet.

Wedge gate valve Elephant 30ss941ss 25 bar flange connection, body material – stainless steel 12KH18N9TL, seal material – metal/metal, electric actuator Elephant MT-110/220, 110/220V - DN50 / 25 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Wedge gate valve Elephant 30ss941ss PSI232 flange connection, body material – stainless steel 12KH18N9TL, seal material – metal/metal, electric actuator Elephant MT-380, 380V is intended for installation as a shut-off device on pipelines transporting water, steam, and oils, in relation to which the materials used in the valve are corrosion-resistant.





Technical parameters of wedge flange gate valves Elephant 30nzh964nzh GVWR2434M-2W-F PNu25 with MT-N-Z(EM)-O1-220VAC-U1:

Characteristic Meaning
Gate valve type wedge
Nominal diameter 50-300 mm
Nominal pressure 25 bar
Working environment temperature From -30 to +425 °C
Working environment water, steam, oil
Direction of flow bilateral
Connection to the pipeline flanged
Country of origin China





Sketch of wedge flange gate valves Elephant 30nzh964nzh GVWR2434M-2W-F PN25 with MT-N-Z(EM)-O1-220VAC-U1



Overall and installation dimensions of wedge flange gate valves Elephant 30nzh964nzh GVWR2434M-2W-F PN25 with MT-N-Z(EM)-O1-220VAC-U1:

D.N. L, mm D, mm D1, mm D2, mm b, mm Zx0d, mm A, mm H, mm C, mm Torque, Nm
50 250 160 125 100 18 4-18 235 174 180 90
80 280 195 160 135 20 8-18 316 170 208 135
100 300 230 190 160 22 8-23 316 170 208 180
150 350 300 250 218 30 8-25 316 170 208 270
200 400 260 310 278 34 12-25 316 170 208 270
250 450 425 370 332 36 12-30 316 170 208 270
300 500 485 430 390 40 16-30 640 325 410 545





Material sketch of wedge flange gate valves Elephant 30nzh964nzh GVWR2434M-2W-F PN25 with MT-N-Z(EM)-O1-220VAC-U1





Main materials of details of wedge flange gate valves Elephant 30nzh964nzh GVWR2434M-2W-F PN25 with MT-N-Z(EM)-O1-220VAC-U1:

Item No. Part name Material
1 Spindle nut brass
2 Sealing graphite
3 Bolt/Nut St35
4 Stock steel 2cr13
5 Saddle WCB+D507
6 Wedge WCB+D507MO
7 Frame steel 12X18H9TL





Main technical data and characteristics of Elephant MT series electric drives:

Electric drive brand MT-N-005Z-O1-220VAC-U1 MT-N-010Z-O1-220VAC-U1 MT-N-020Z-O1-220VAC-U1 MT-N-030Z-O1-220VAC-U1
Supply voltage, V 220
Electric motor power, W 100 100 120 150
Torque, Nm 50 100 200 300
Speed, rpm 5
Maximum number of drive revolutions 50
Maximum diameter of the
reinforcement rod, mm 		16 18 22 25
Weight, kg 10
Degree of protection of the case IP67
Ambient temperature, °C from -28 to +60
Temperature of internal
thermal protection response, °C 		110
Availability of a backup hexagon
Installation angle arbitrary
Body material aluminum alloy
ISO Flange Type F10/F12





Sketch of electric drives Elephant series MT



Overall and installation dimensions of Elephant MT series electric drives:

O, mm 40
A, mm 149
B, mm 119
C, mm 114
D, mm 200
E, mm 151
F, mm 105
G, mm 117

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Edelstahl GX10CrNi18-8
  • Stopper Material
    WCB+D507MO
  • Maximal zulässige Temperatur
    560 °C
  • Verbindungstyp
    Flansch
  • Steuerungstyp
    Elektrischer Antrieb
  • Betriebsumgebung
    Dampf, Öle, Wasser, Nicht-aggressive Umgebung, Erdölprodukte
  • Absperrschieber Typ
    Keilschieber
  • Nenn­druck
    25 bar
  • Typ der Dichtung
    Metall
  • Ventilrückmeldung
    Endschalter
  • Explosionsgeschützt
    NEIN
  • Thermischer Schutz
    NEIN
  • Drehmoment
    100 Nm
  • Endschalter
    Ja
  • Typ des elektrischen Stellantriebs
    Mehrfachdrehung
  • Steuersignal
    EIN/AUS
  • Wellenform Stange
    32 mm
  • Wellenform quadratisch
    100x100 mm
  • ISO - Flanschtyp
    F10, F12
  • Versorgungsspannung
    110/220 V
  • Teleskopstange
    NEIN
  • Steuerspalte
    NEIN
  • Aktuatorenmodell
    MT-100-220

Bewertungen (0)

Dokumentation
nullWedge gate valve ELEPHANT GVWR2434M-2W-F-OST DN50-300 16 25 bar stainless steel flanged with OST-flange and bare stem under electric actuator
nullMulti-turn actuator ELEPHANT MT-N-xEM-O1-x-U1

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D040-08201DN5025 bar €1.687,71 0 Auf Lager
    D040-08202DN8025 bar €1.983,97 Ausverkauft
    D040-08196DN10025 bar €2.464,42 Ausverkauft
    D040-08197DN15025 bar €3.678,72 Ausverkauft
    D040-08198DN20025 bar €5.121,15 Ausverkauft
    D040-08199DN25025 bar €7.878,24 Ausverkauft
    D040-08200DN30025 bar €12.533,64 Ausverkauft
