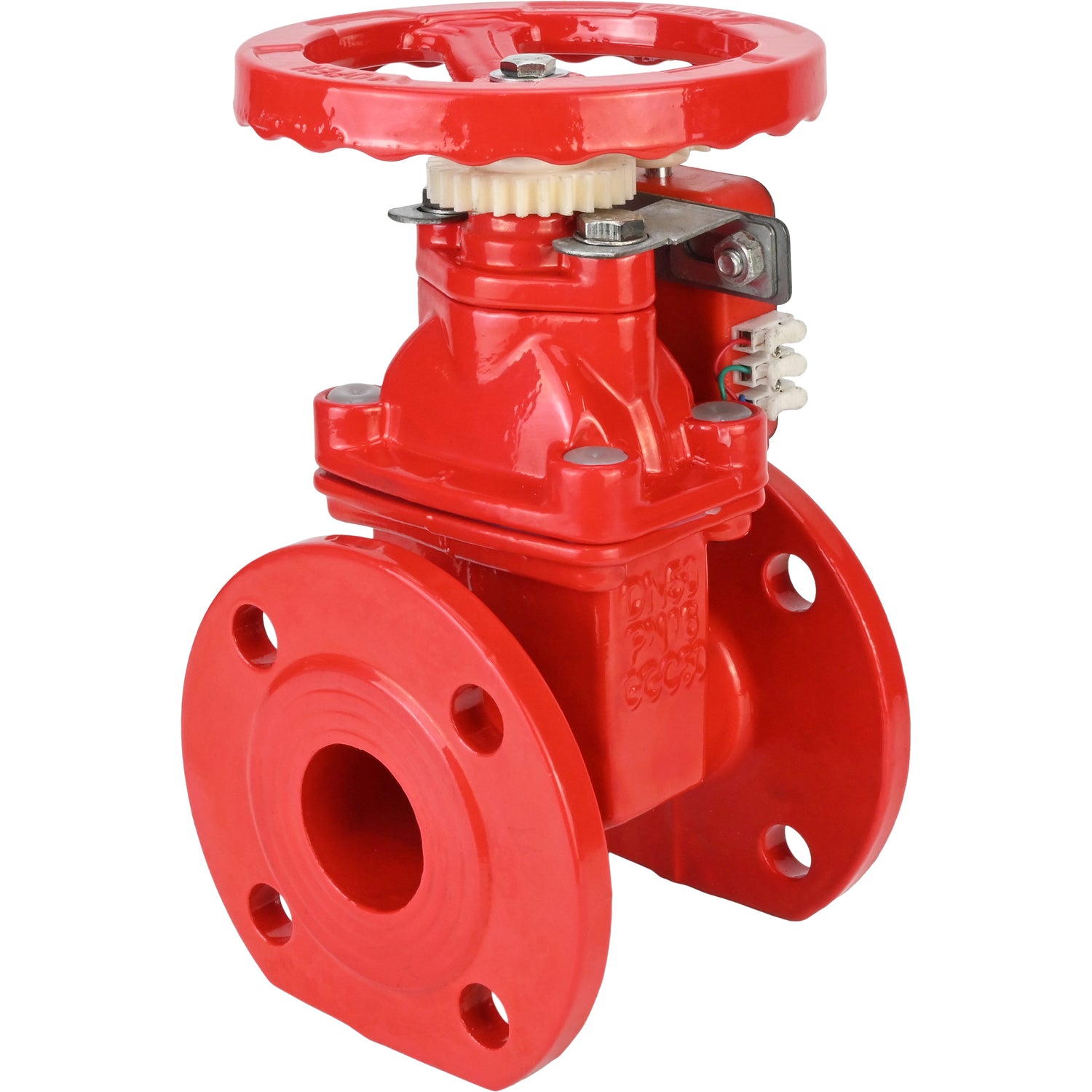

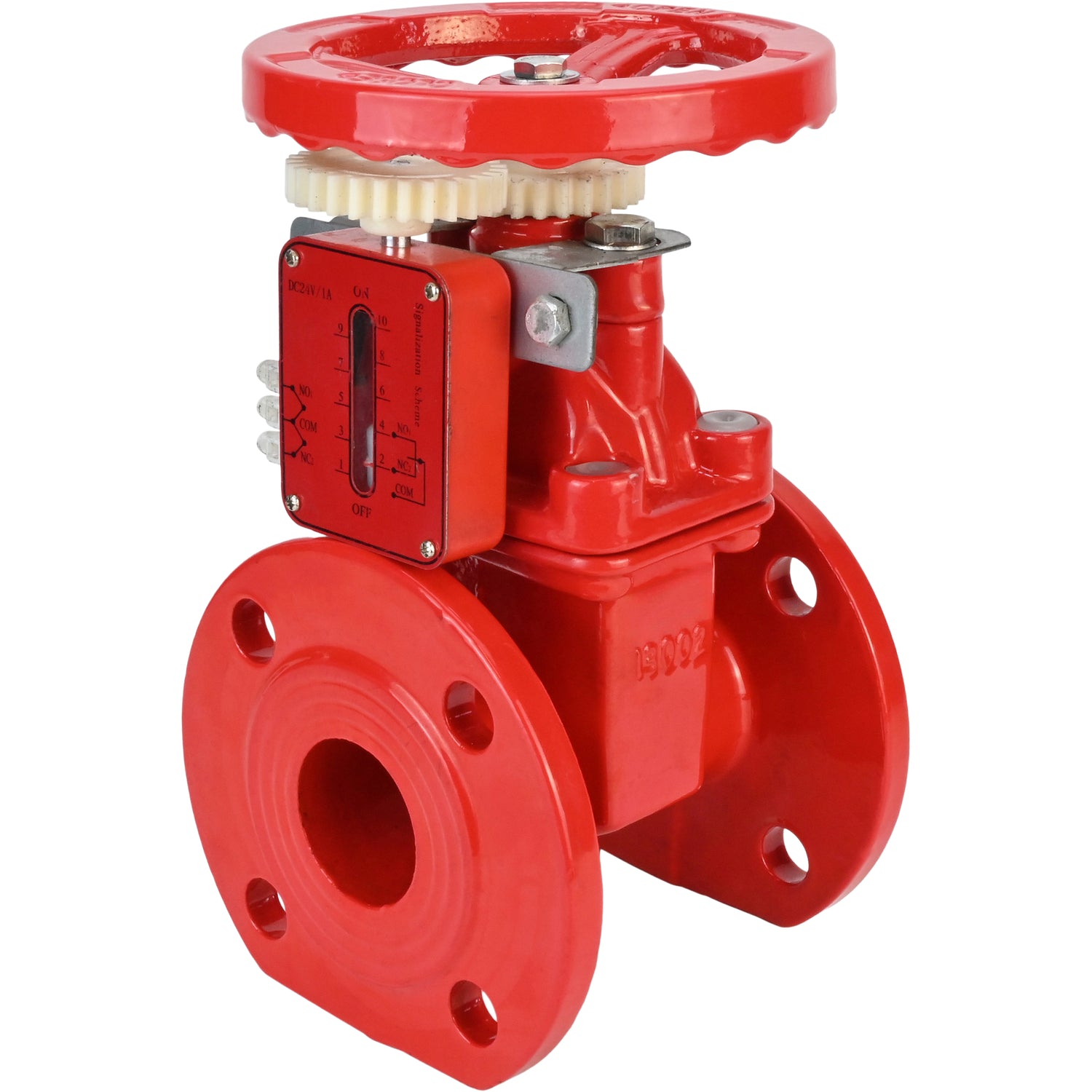

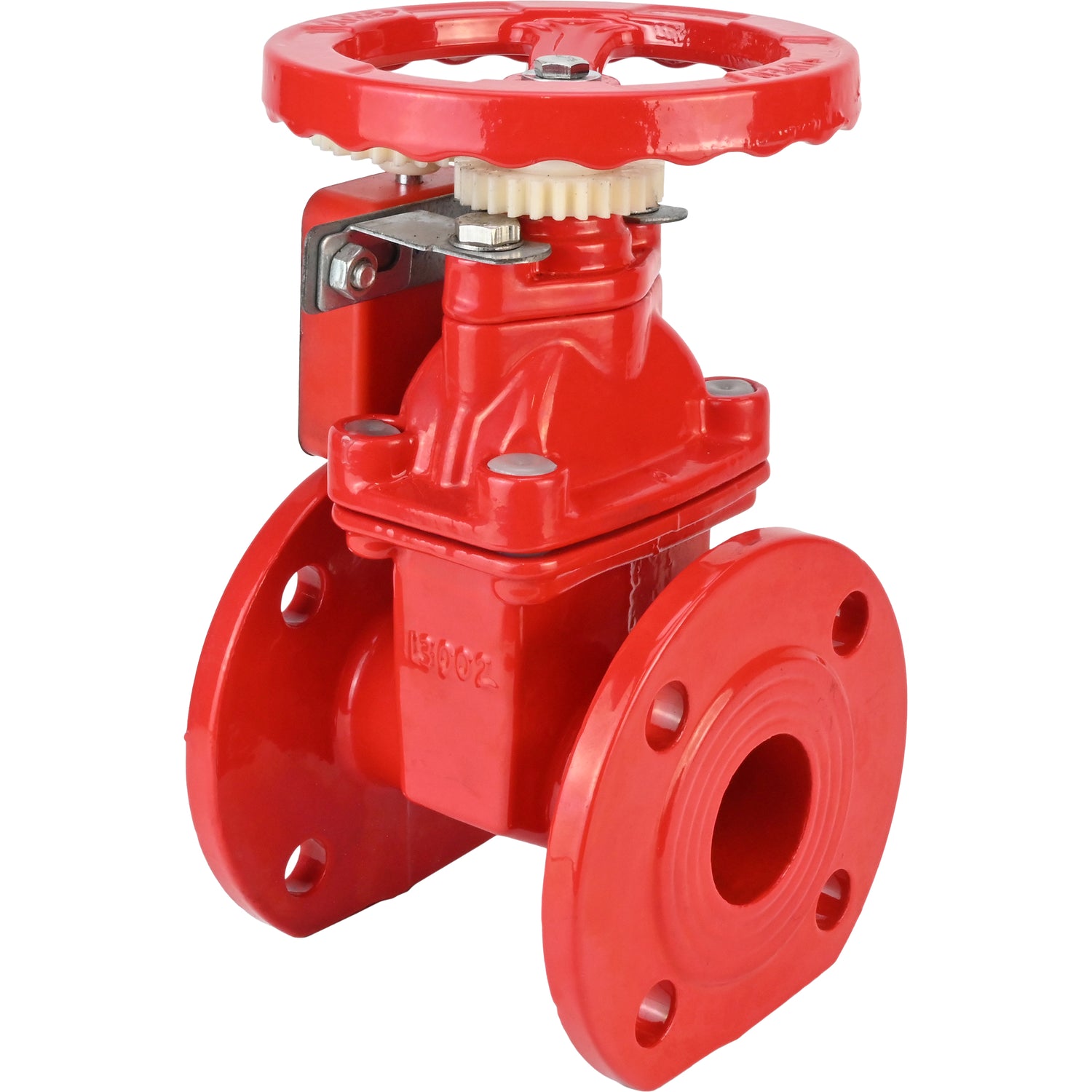

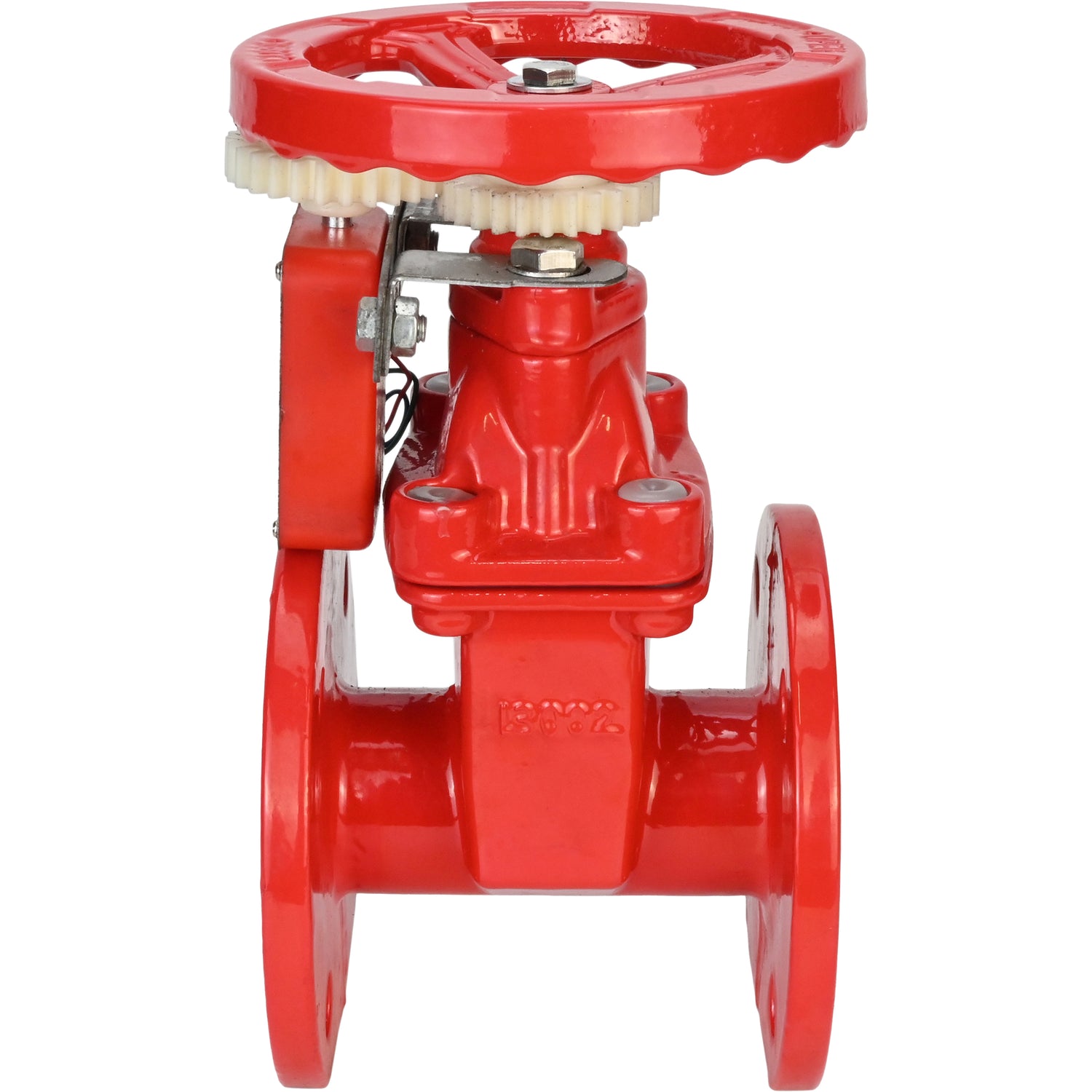

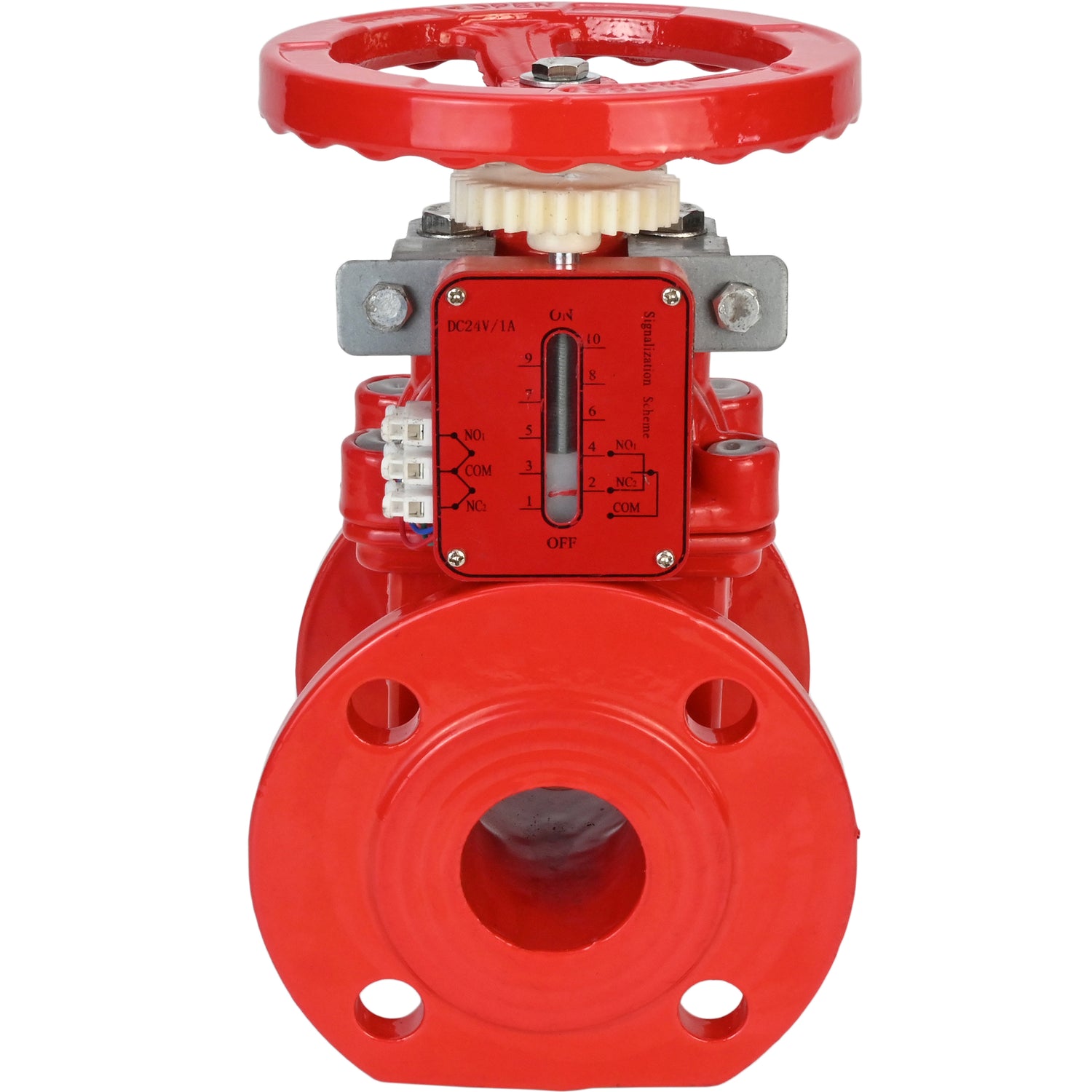

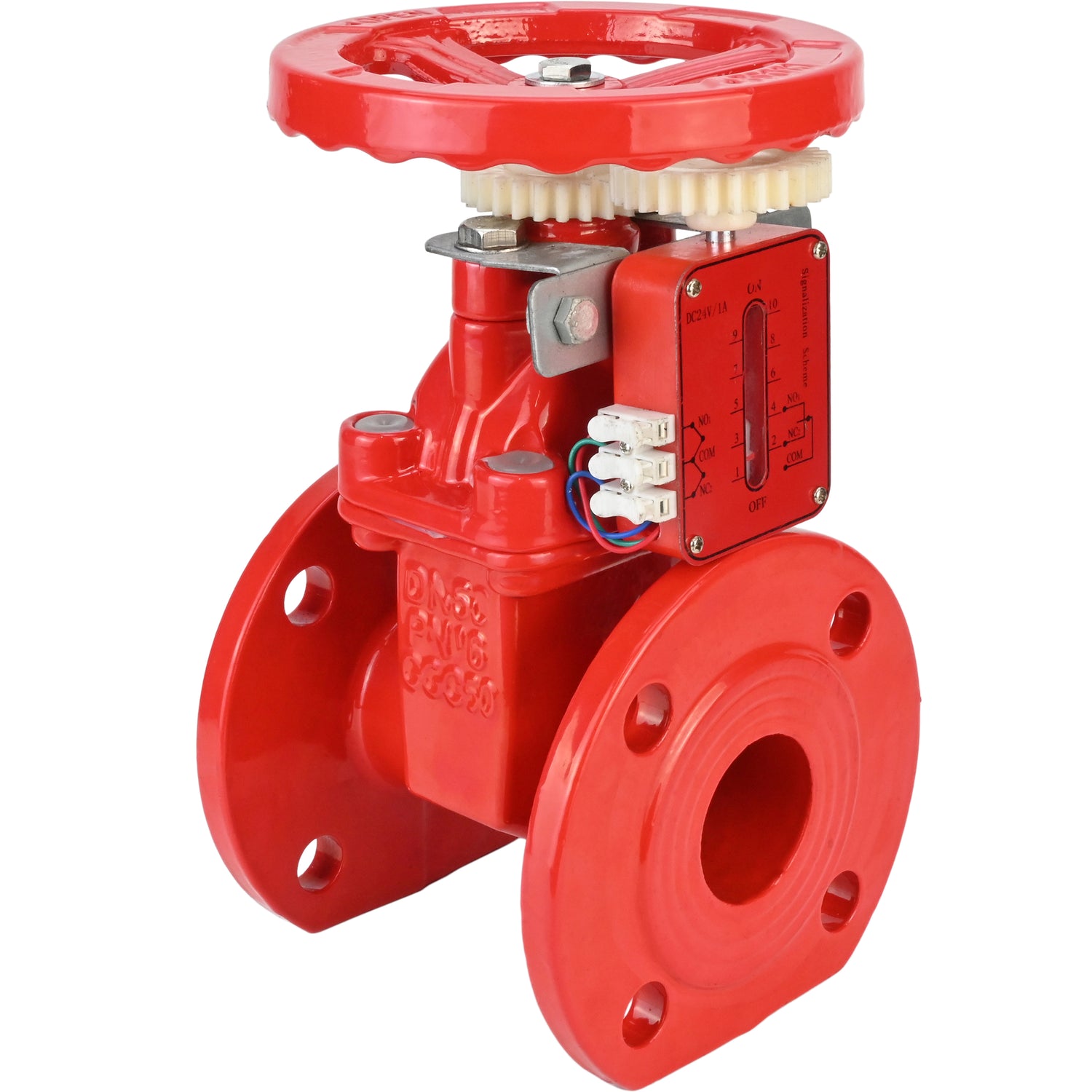

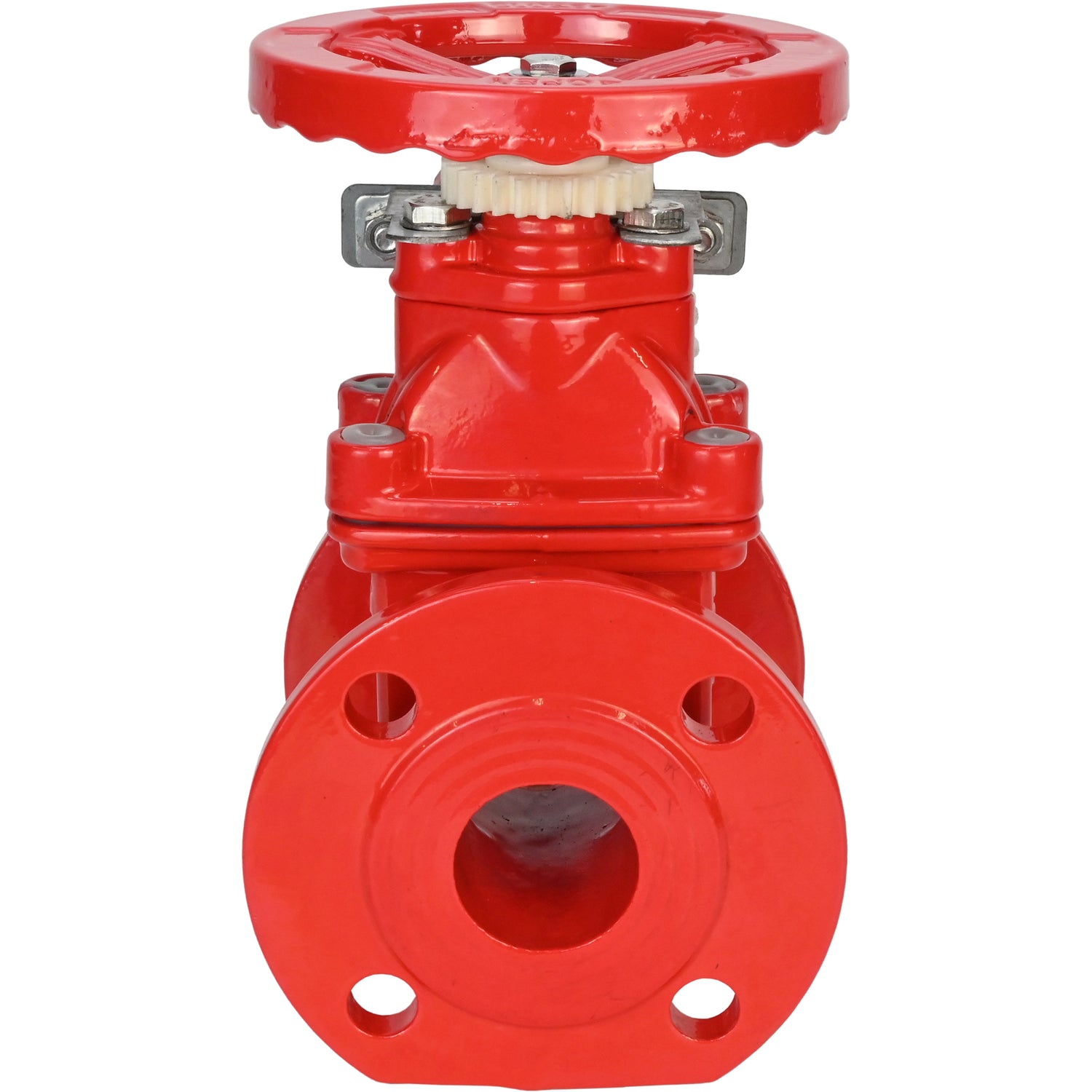

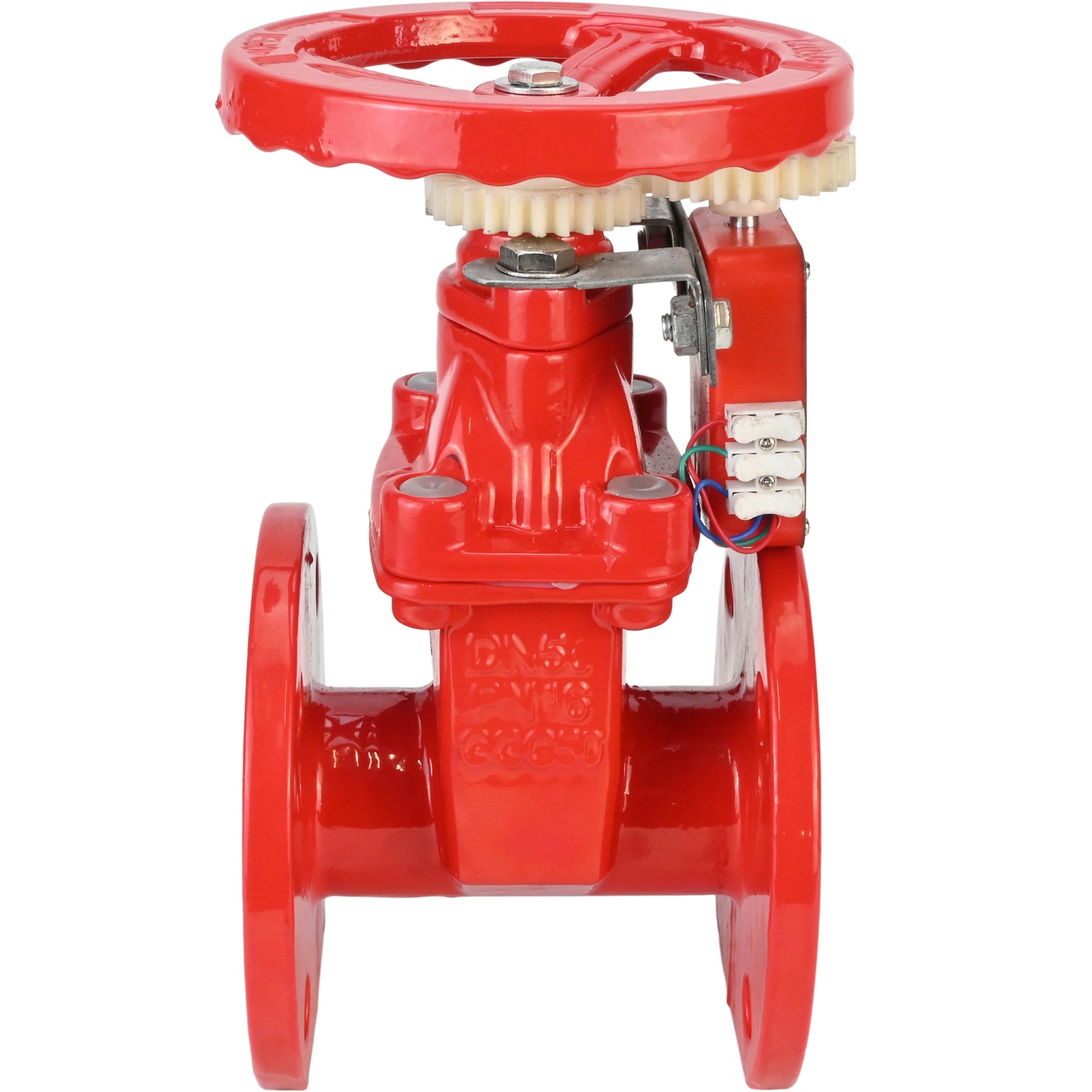

Wedge gate valve Elephant 30X39H GVWN1414S-2W-F-S, body material - cast iron GGG50, wedge material - cast iron + silicon, seal - silicon, handwheel, color - red
Wedge gate valve Elephant 30X39H GVWN1414S-2W-F-S, body material - cast iron GGG50, wedge material - cast iron + silicon, seal - silicon, handwheel, color - red - DN40 16 bar / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferung und Versand
Lieferung und Versand
Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.
Beschreibung
Beschreibung
Der Keilschieber ist für den Einbau in Rohrleitungen als Absperrorgan in der Wasserversorgung und der chemischen Industrie bestimmt.
Der mit der Spindel verbundene Keil wird je nach Drehrichtung des Handrades abgesenkt oder angehoben und schließt oder öffnet den Durchgangsquerschnitt des Schiebergehäuses.
Besonderheiten: zwei Bohrungsreihen, die eine Montage des Schiebers mit geeigneten Befestigungsmitteln an Rohrleitungen mit einem Betriebsmitteldruck von 10 oder 16 bar ermöglichen; 250 µm starke Epoxid-Pulverbeschichtung auf der Innen- und Außenseite des Gehäuses.
Stützt den Schieber durch eine Epoxid-Pulverbeschichtung.
Gesamt- und Einbaumaße der Keilschieber Elephant 30X39H GVWN1414S-2W-F-S, mit Stellungsregler, mit Handrad und nicht einschiebbarer Spindel
|
DN |
L |
D |
B |
C |
b |
f |
W |
H |
n-Ød |
Gewicht |
||
|
10 bar |
16 bar |
10 bat |
16 bar |
|||||||||
|
40 |
140 |
150 |
84 |
110 |
15.5 |
2.5 |
160 |
265 |
4-18 |
7 |
||
|
50 |
150 |
165 |
99 |
125 |
15.5 |
2.5 |
160 |
280 |
4-18 |
7 |
||
|
65 |
170 |
185 |
119 |
145 |
15.5 |
2.5 |
160 |
305 |
4-18 |
9 |
||
|
80 |
180 |
200 |
133 |
160 |
16.5 |
2.5 |
180 |
350 |
4-18 |
8-18 |
11.5 |
|
|
100 |
190 |
220 |
154 |
180 |
16.5 |
2.5 |
200 |
390 |
8-18 |
14 |
||
|
125 |
200 |
250 |
184 |
210 |
16.5 |
2.5 |
250 |
470 |
8-18 |
20 |
||
|
150 |
210 |
285 |
210 |
240 |
16.5 |
2.5 |
250 |
525 |
8-22 |
24 |
||
|
200 |
230 |
340 |
265 |
295 |
17.5 |
2.5 |
300 |
630 |
8-22 |
12-22 |
38 |
|
Maßskizze Elephant 30X39H GVWN1414S-2W-F-S Keilschieber, mit Stellungsregler, mit Handrad und nicht einschiebbarer Spindel
Werkstoffe für Keilflachschieber Elephant 30X39H GVWN1414S-2W-F-S, mit Stellungsregler, mit Handrad und nicht einschiebbarer Spindel
| № | Name des Teils | Material |
| 1 | Gehäuse | Gusseisen GGG50 |
| 2 | Keil | Gusseisen GGG50 + SILICON |
| 3 | Spindelmutter | Messing |
| 4 | Spindel | rostfreier Stahl SS420 |
| 5 | Dichtung | EPDM |
| 6 | Deckel | Gusseisen GGG50 |
| 7 | Sicherungsring | Messing |
| 8 | O-Ring-Dichtung | NBR |
| 9 | Schraube | Kohlenstoffstahl |
| 10 | Handrad | Gusseisen GGG50 |
| 11 | Stopfbuchse | Gusseisen GGG50 |
| 12 | O-Ring | PTFE |
| 13 | Spindelmutter | Messing |
| 14 | Unterlegscheibe | C-Stahl |
| 15 | Schraube | C-Stahl |
| 16 | Stellungsüberwachungseinrichtung für das Absperrventil (Endschalter) | - |
Materialskizze für Keilschieber Elephant 30X39H GVWN1414S-2W-F-S, mit Stellungsregler, mit Handrad und nicht einschiebbarer Spindel
