Elephant  |  SKU: D040-07874

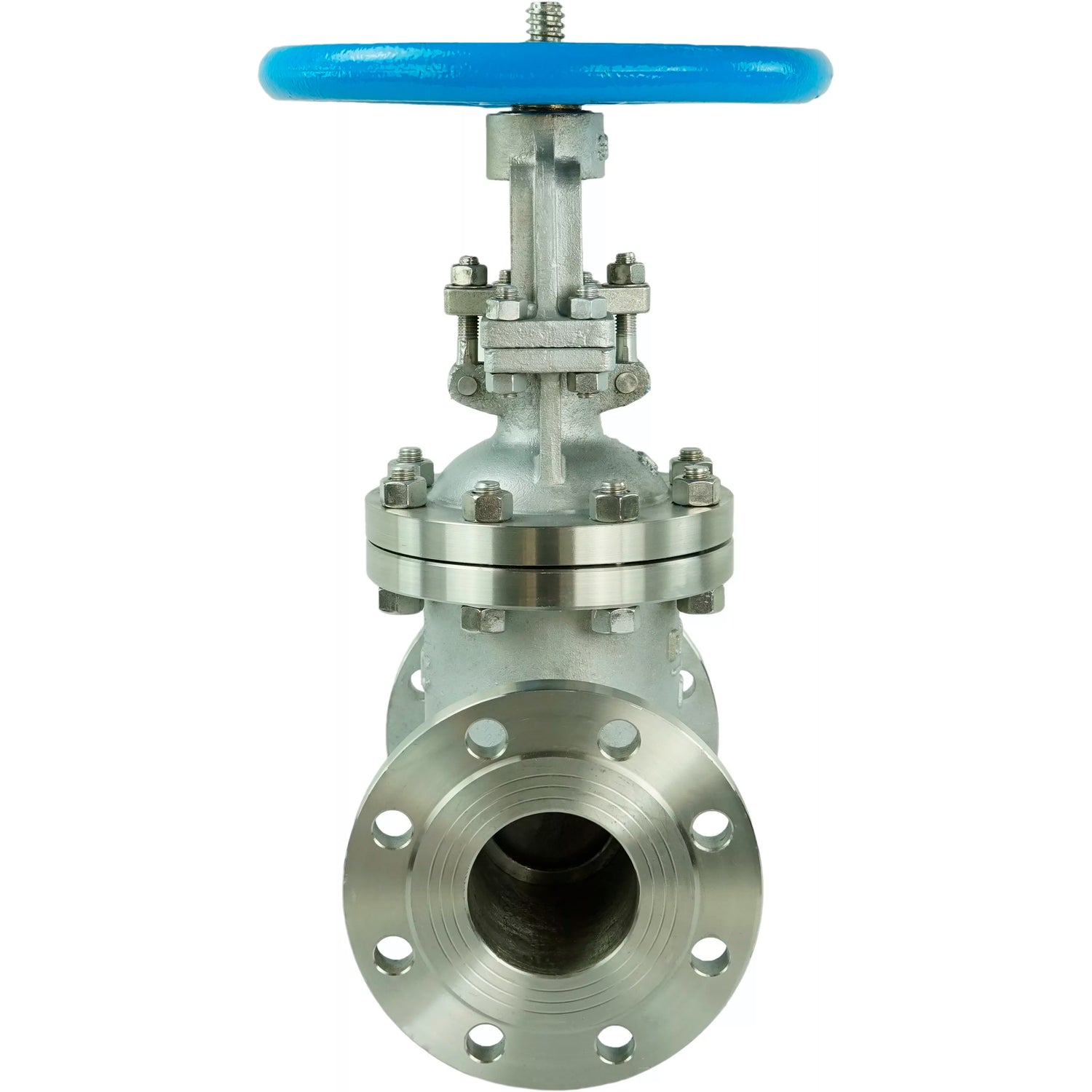

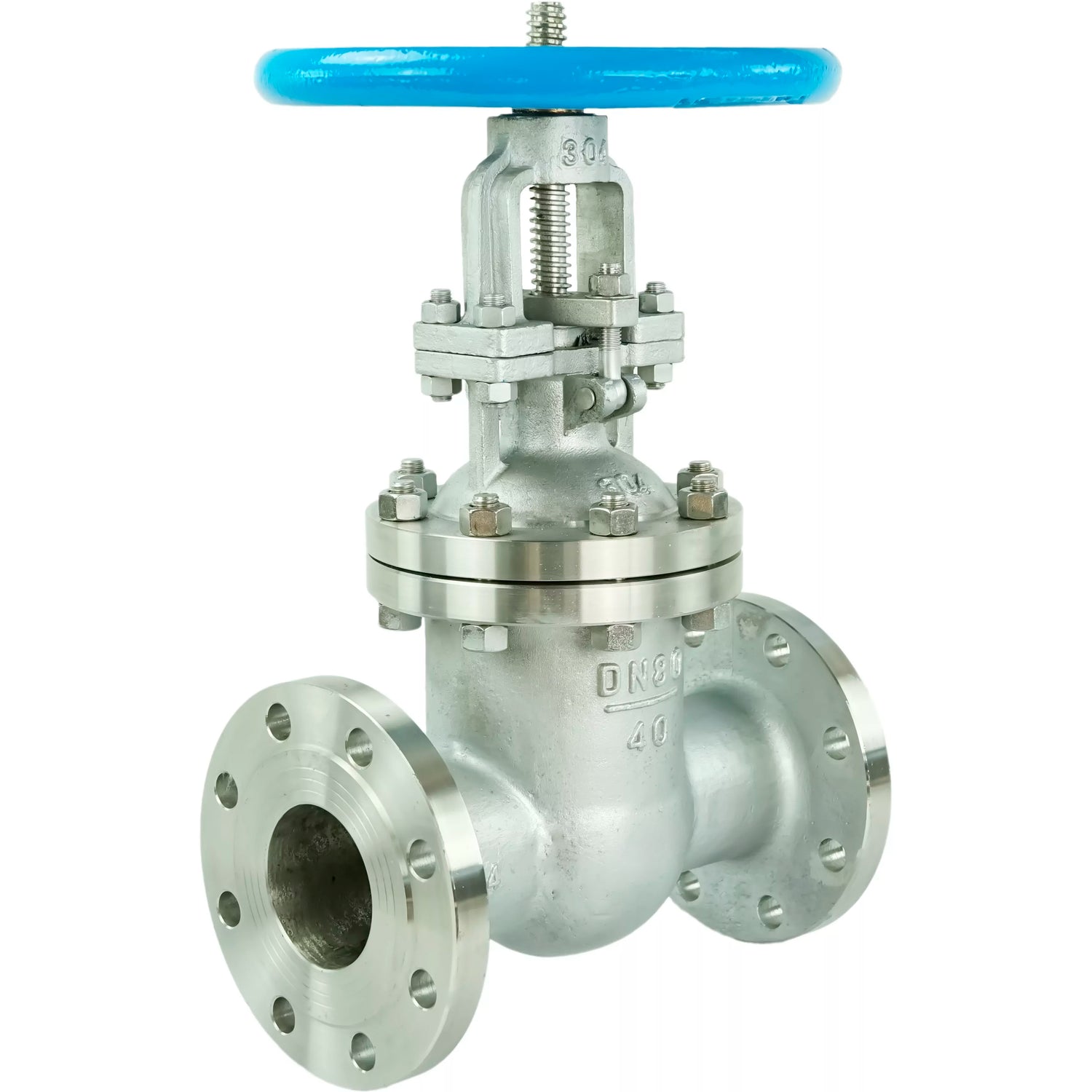

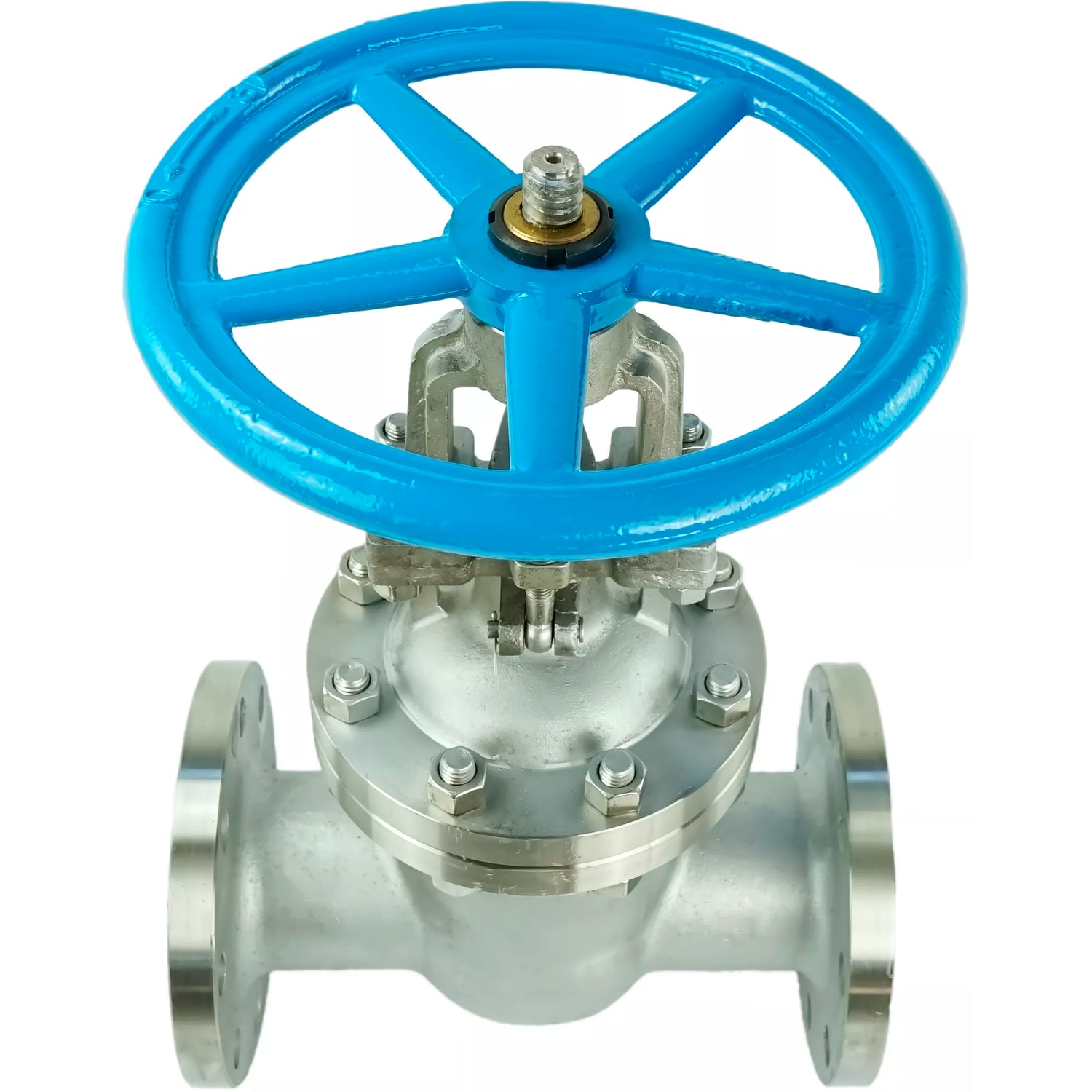

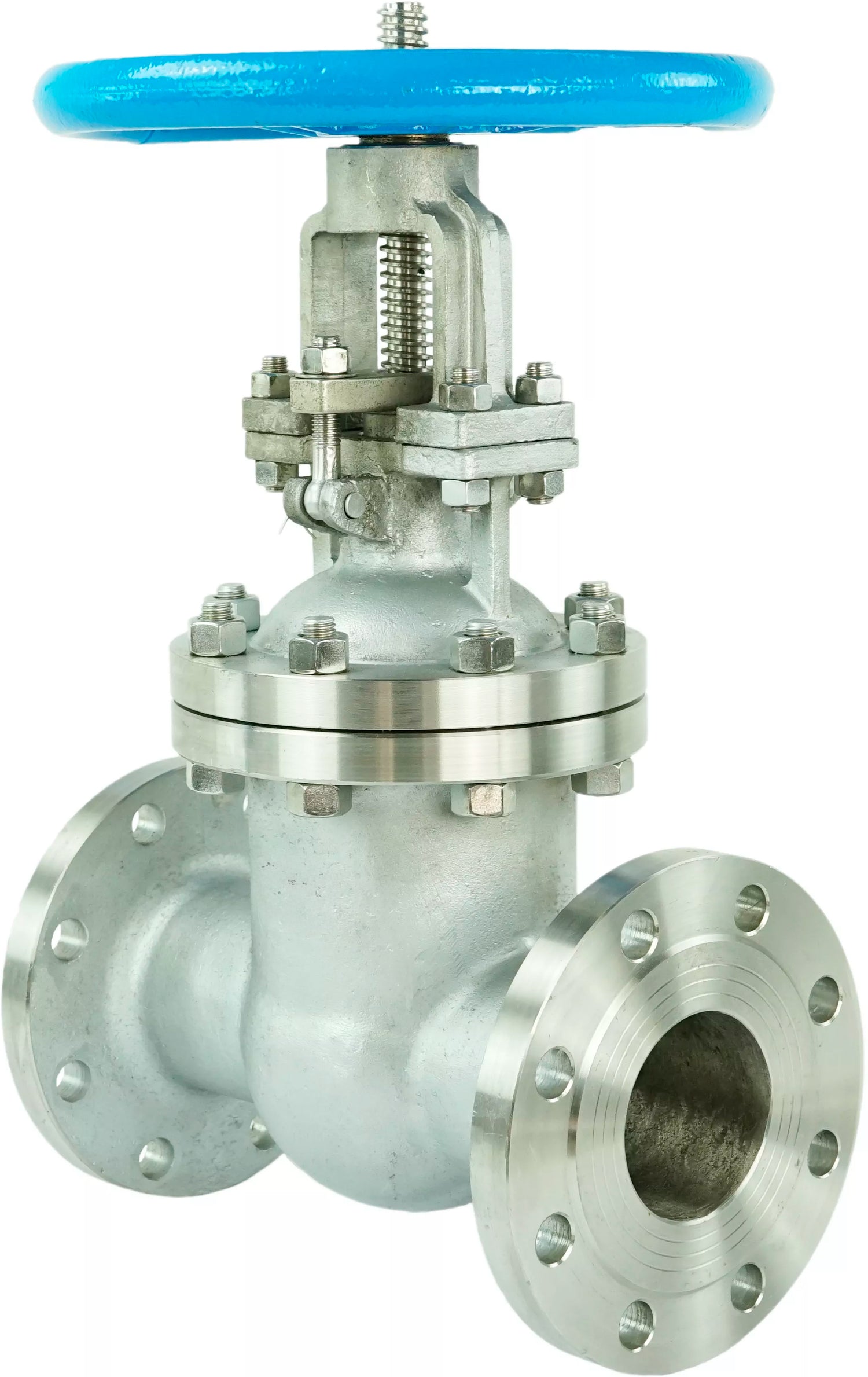

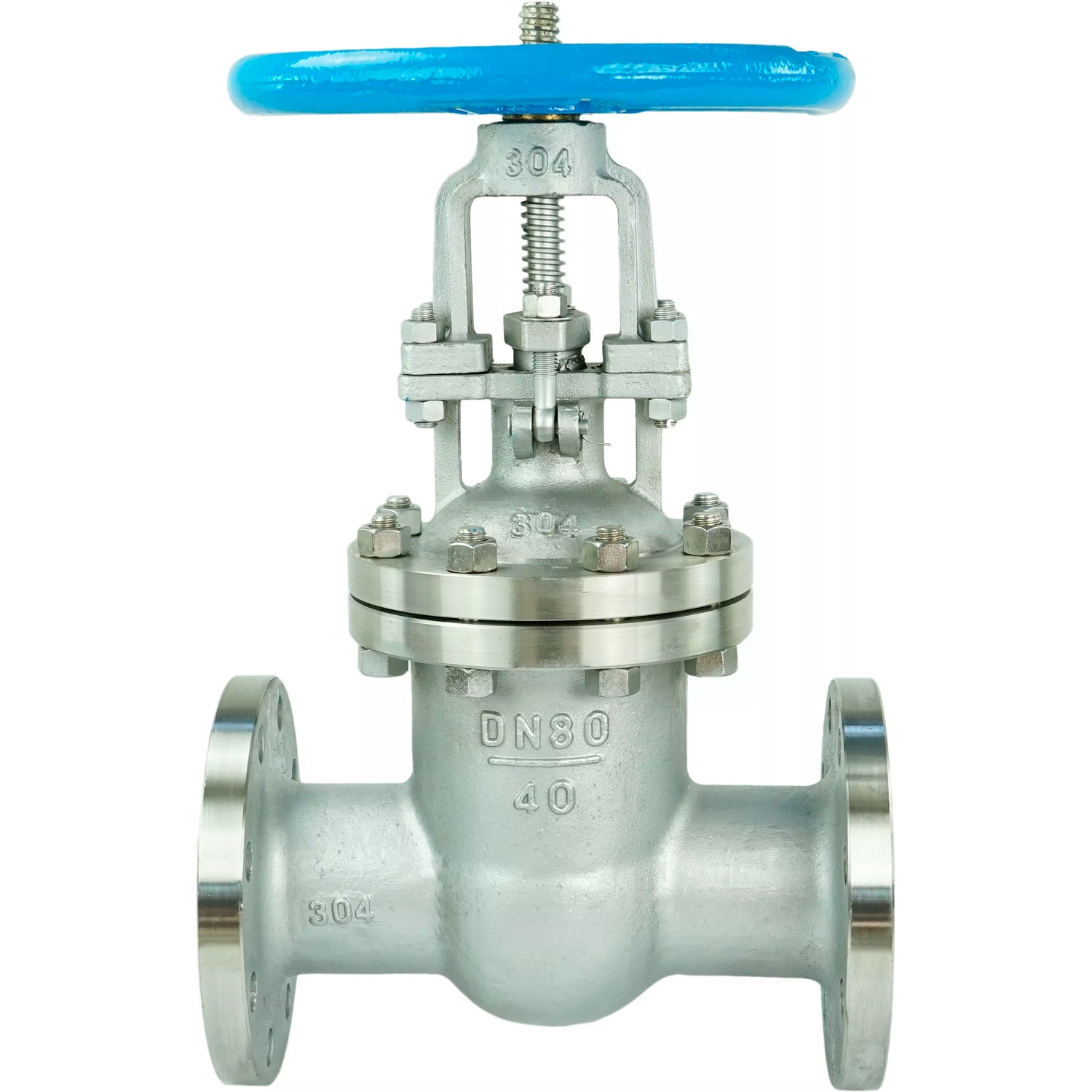

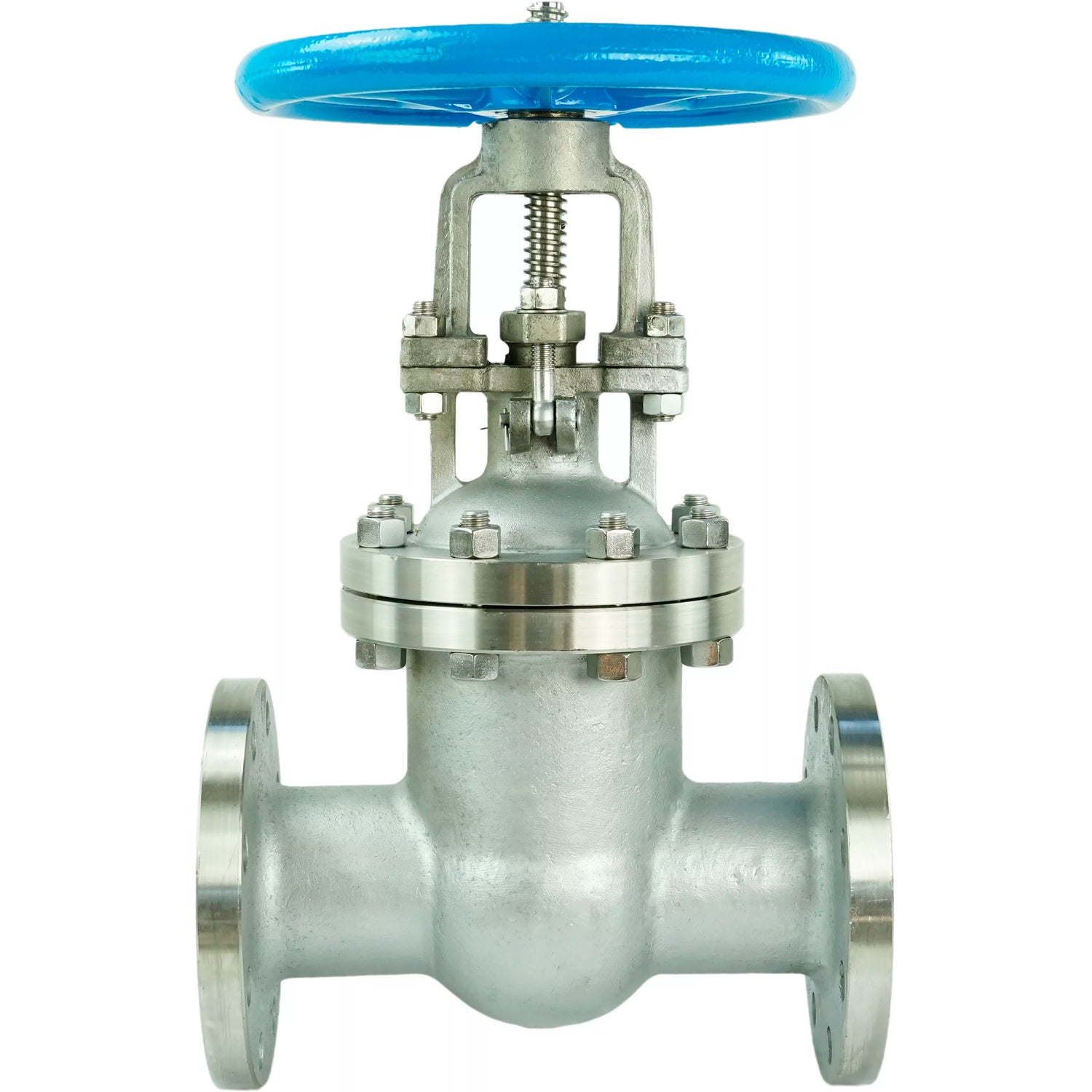

Keilflachschieber Elephant 30yg15yg GAIR GVWR3131M-2W-F-S, Gehäuse - Edelstahl AISI 304, Keil - Edelstahl AISI 304, Dichtung - Metall, Handrad

€625,83
inkl. MwSt. Versand wird beim Checkout berechnet.

Keilflachschieber Elephant 30yg15yg GAIR GVWR3131M-2W-F-S, Gehäuse - Edelstahl AISI 304, Keil - Edelstahl AISI 304, Dichtung - Metall, Handrad - DN80 / 40 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Der Keilschieber ist für den Einbau in die Rohrleitung als Absperrorgan in der Wasserversorgung und der chemischen Industrie bestimmt. Der mit der Spindel verbundene Keil wird je nach Drehrichtung des Handrades abgesenkt oder angehoben und schließt oder öffnet den Durchgangsbereich des Schiebergehäuses.



Abmessungen und Einbaumaße von Keilschiebern Elephant 30yg15yg GAIR GVWR3131M-2W-F-S, mit Handrad und verschiebbarer Spindel

DN

L

D

D1

D2

b

f

z–d

Weight

80

280

195

160

135

22

3

8-18

31

Wedge gate valve Elephant 30yg15yg GAIR GVWR3131M-2W-F-S, body material - stainless steel AISI 304, wedge material - stainless steel AISI 304, seal - metal, handwheel

Abmessungsskizze für Keilschieber Elephant 30yg15yg GAIR GVWR3131M-2W-F-S, mit Handrad und Gleitspindel



Werkstoffe für Keilflachschieber Elephant 30yg15yg GAIR GVWR3131M-2W-F-S, mit Handrad und Gleitspindel

№ Name des Teils Material
1 Gehäuse rostfreier Stahl 304
2 Dichtung rostfreier Stahl 304
3 Keil rostfreier stahl 304
4 Spindel rostfreier Stahl 304
5 Dichtung Edelstahl 304 + thermisch expandierter Graphit (TWG)
6 Schraube rostfreier Stahl 304
7 Mutter rostfreier Stahl 304
8 Hülsendichtung rostfreier Stahl 304
9 Hülse Rostfreier Stahl 304
10 Spindeldichtung Thermisch expandierter Graphit (TRG)
11 Stopfbuchse rostfreier Stahl 304
12 Schraube rostfreier Stahl 304
13 Heftklammer rostfreier Stahl 304
14 Unterlegscheibe ZCuAl10Fe3-Legierung
15 Handrad KTH300 Gusseisen

ЗWedge gate valve Elephant 30yg15yg GAIR GVWR3131M-2W-F-S, body material - stainless steel AISI 304, wedge material - stainless steel AISI 304, seal - metal, handwheel

Materialskizze für Keilschieber Elephant 30yg15yg GAIR GVWR3131M-2W-F-S, mit Handrad und verschiebbarer Spindel

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Edelstahl AISI 304
  • Stopper Material
    Edelstahl AISI 304
  • Maximal zulässige Temperatur
    425 °C
  • Verbindungstyp
    Flansch
  • Steuerungstyp
    Handrad
  • Absperrschieber Typ
    Keilschieber
  • Nenn­druck
    40 bar
  • Typ der Dichtung
    Metall

Bewertungen (0)

Dokumentation
nullWedge gate valve ELEPHANT GVWR3131M-2W-F-S DN50-80 40 bar stainless steel flanged GAIR with hand wheel
