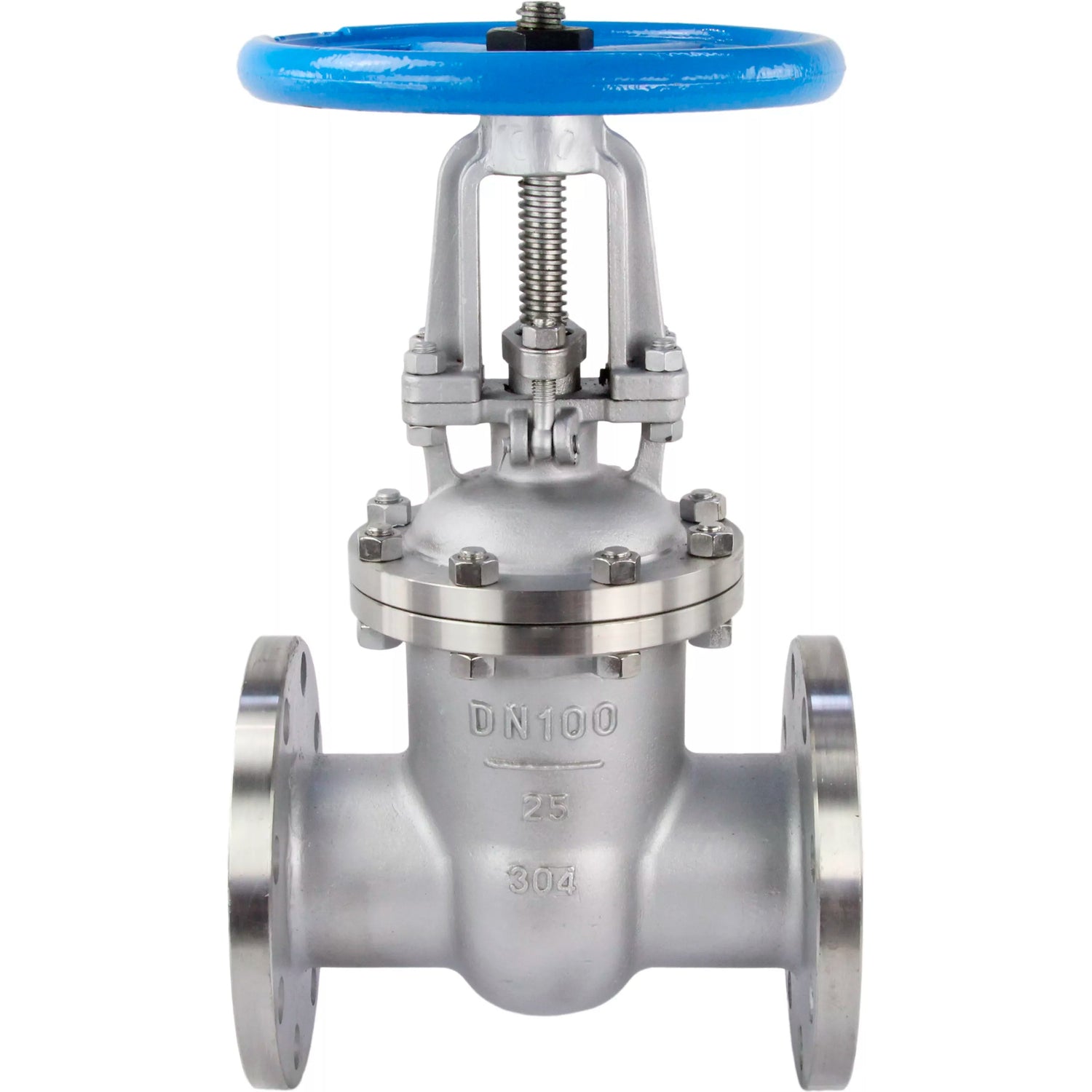

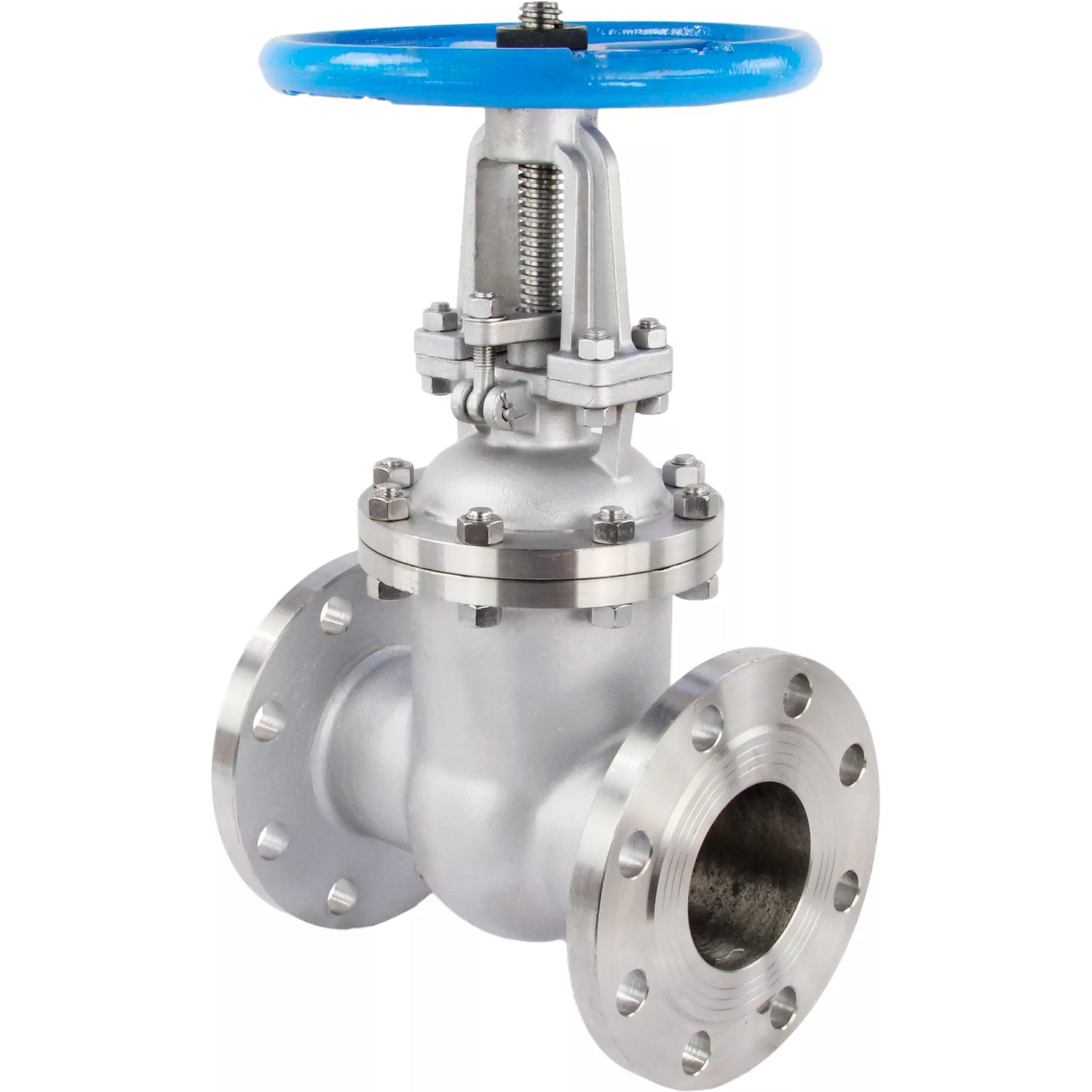

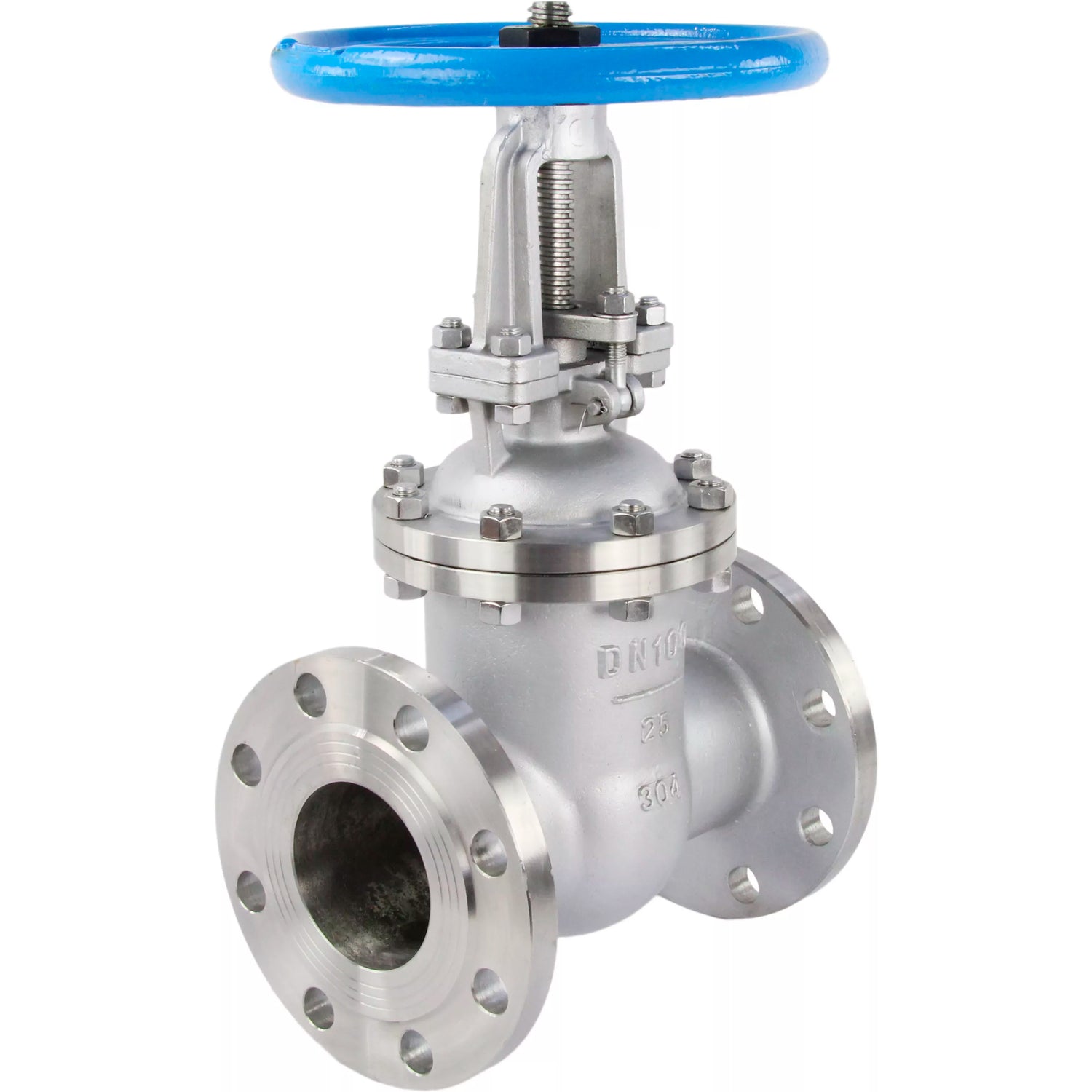

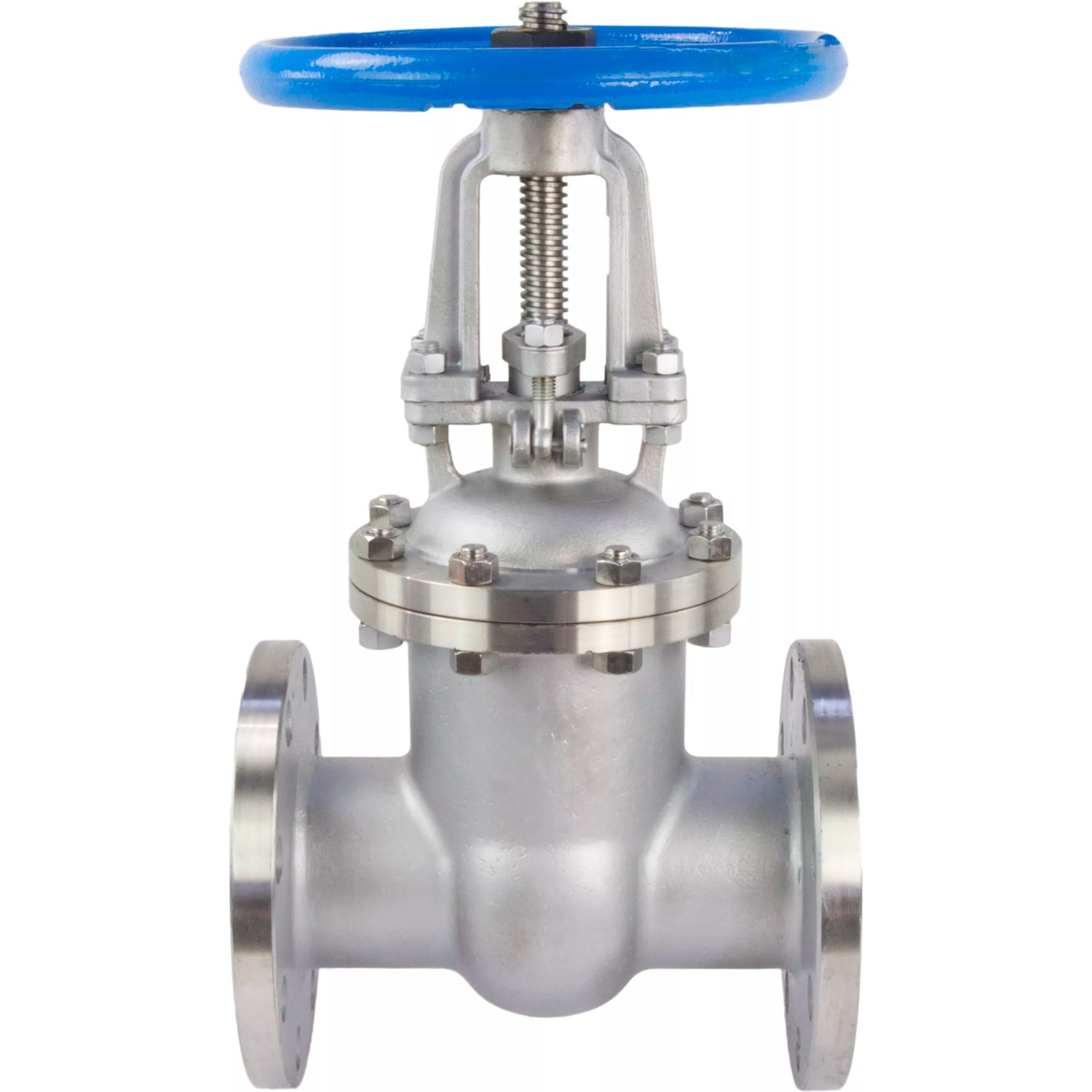

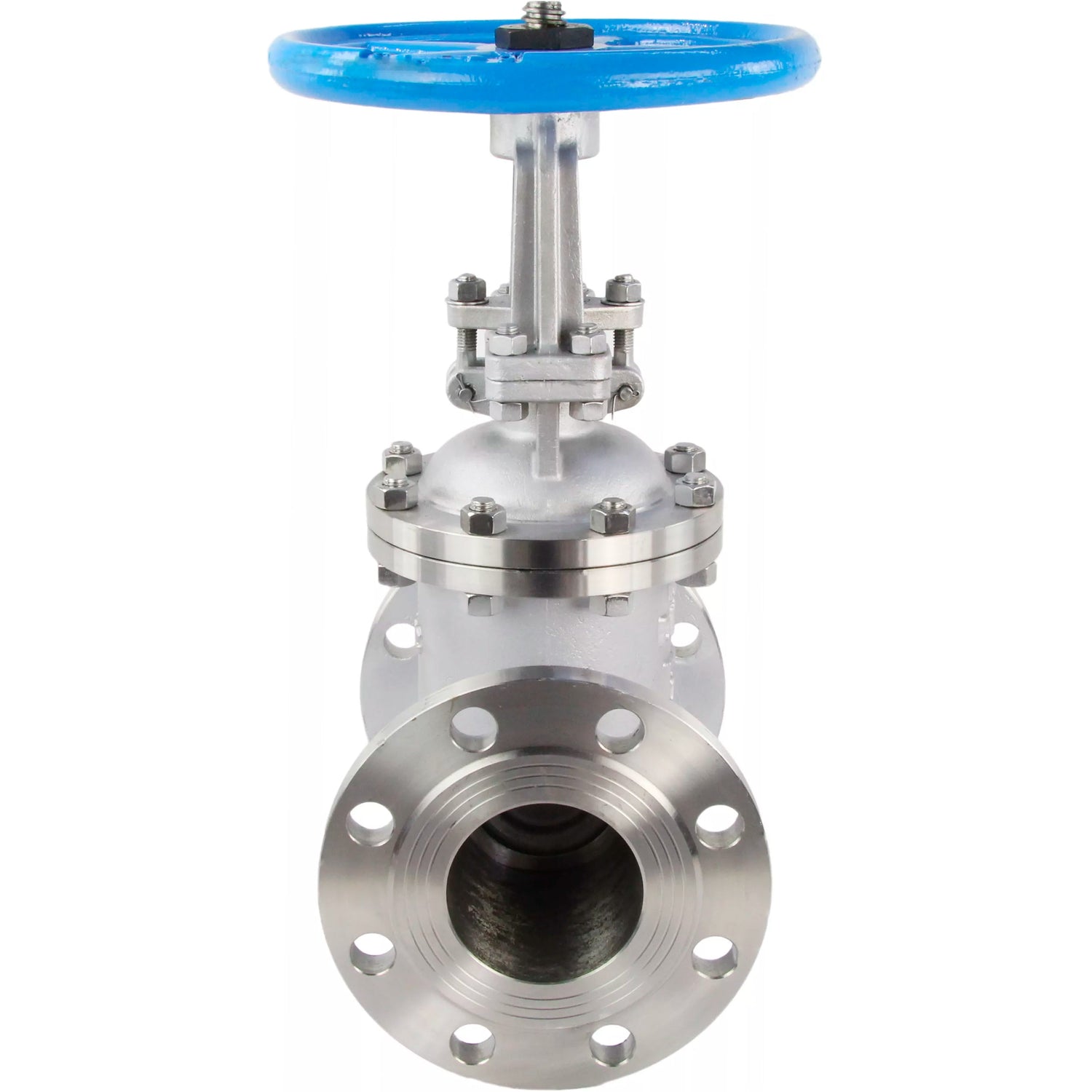

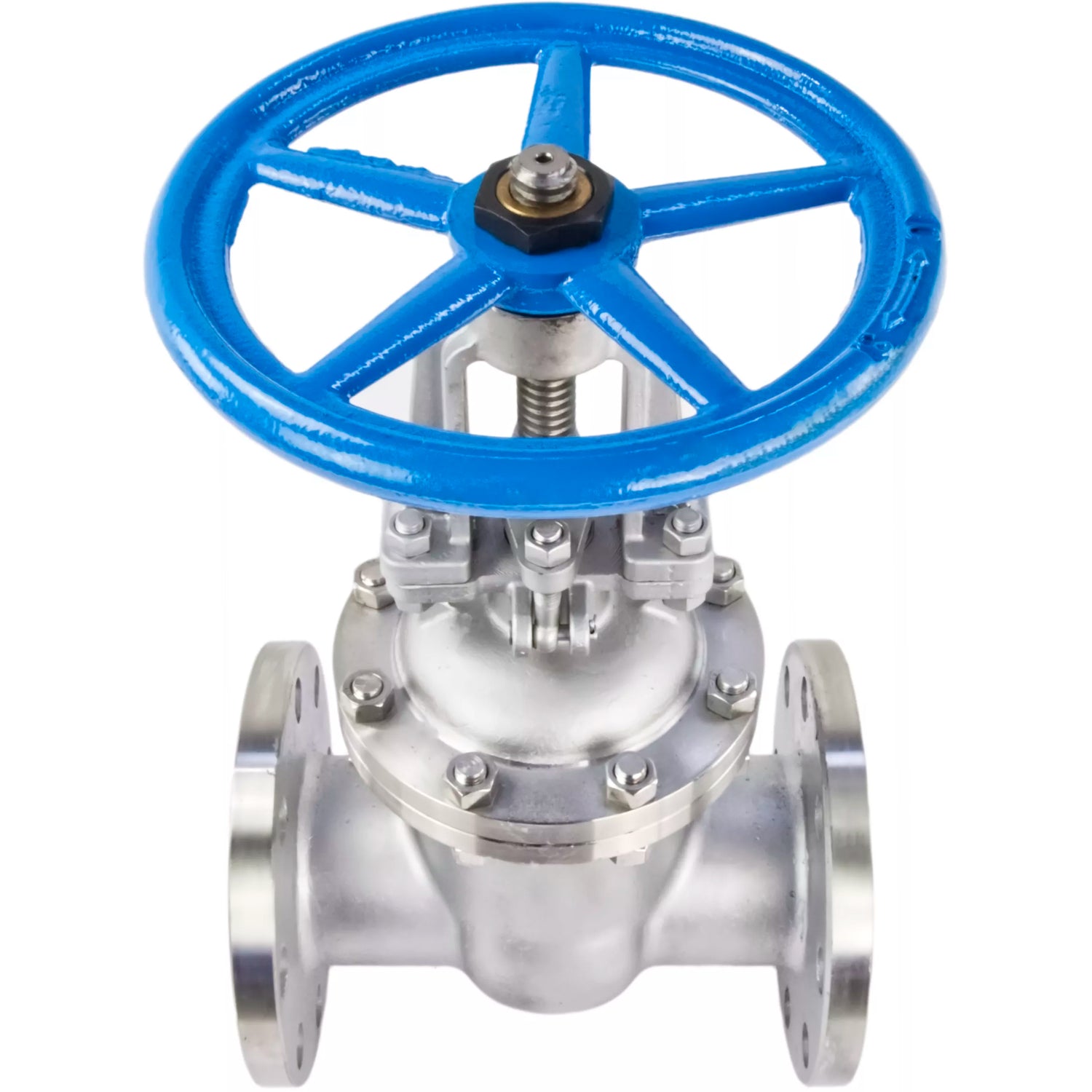

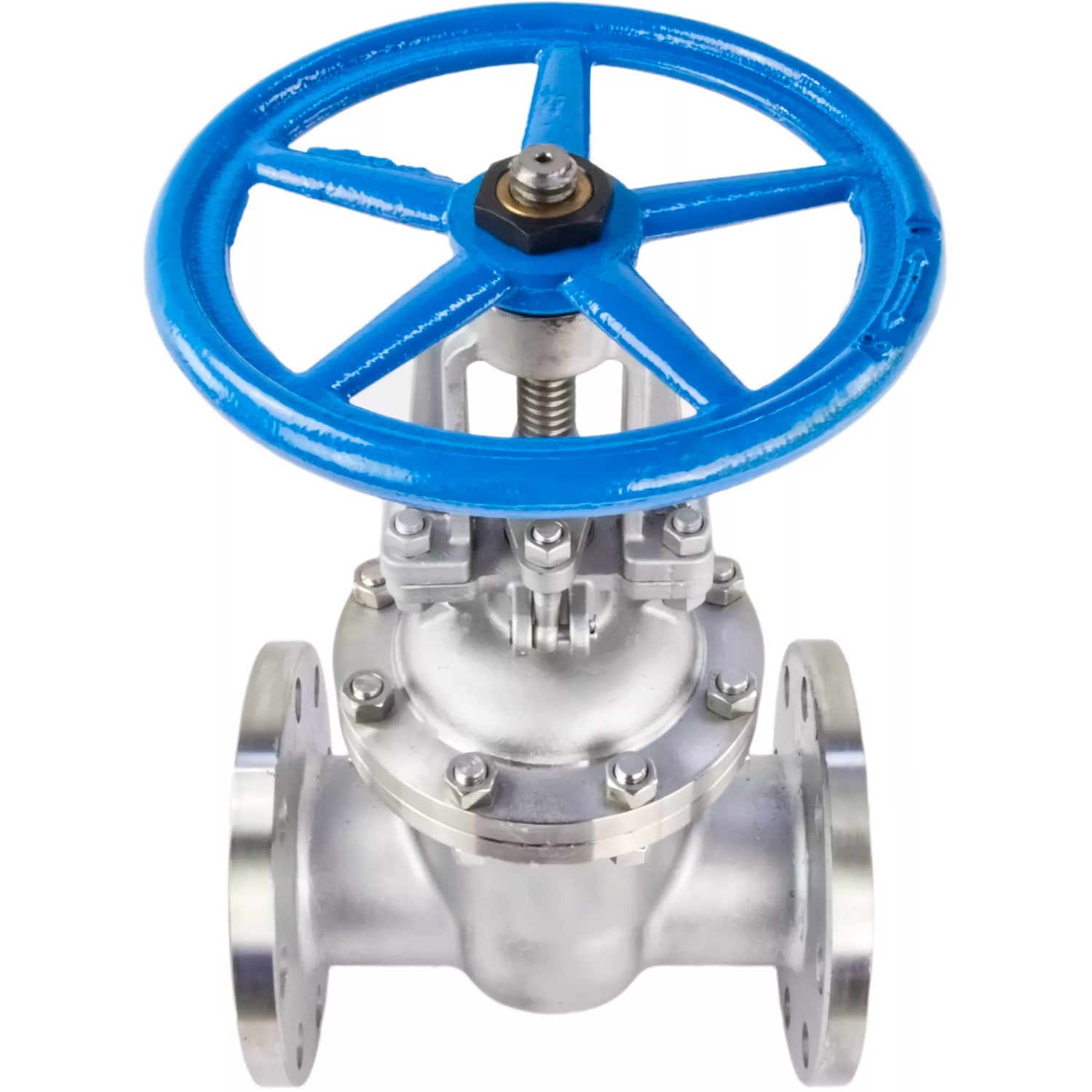

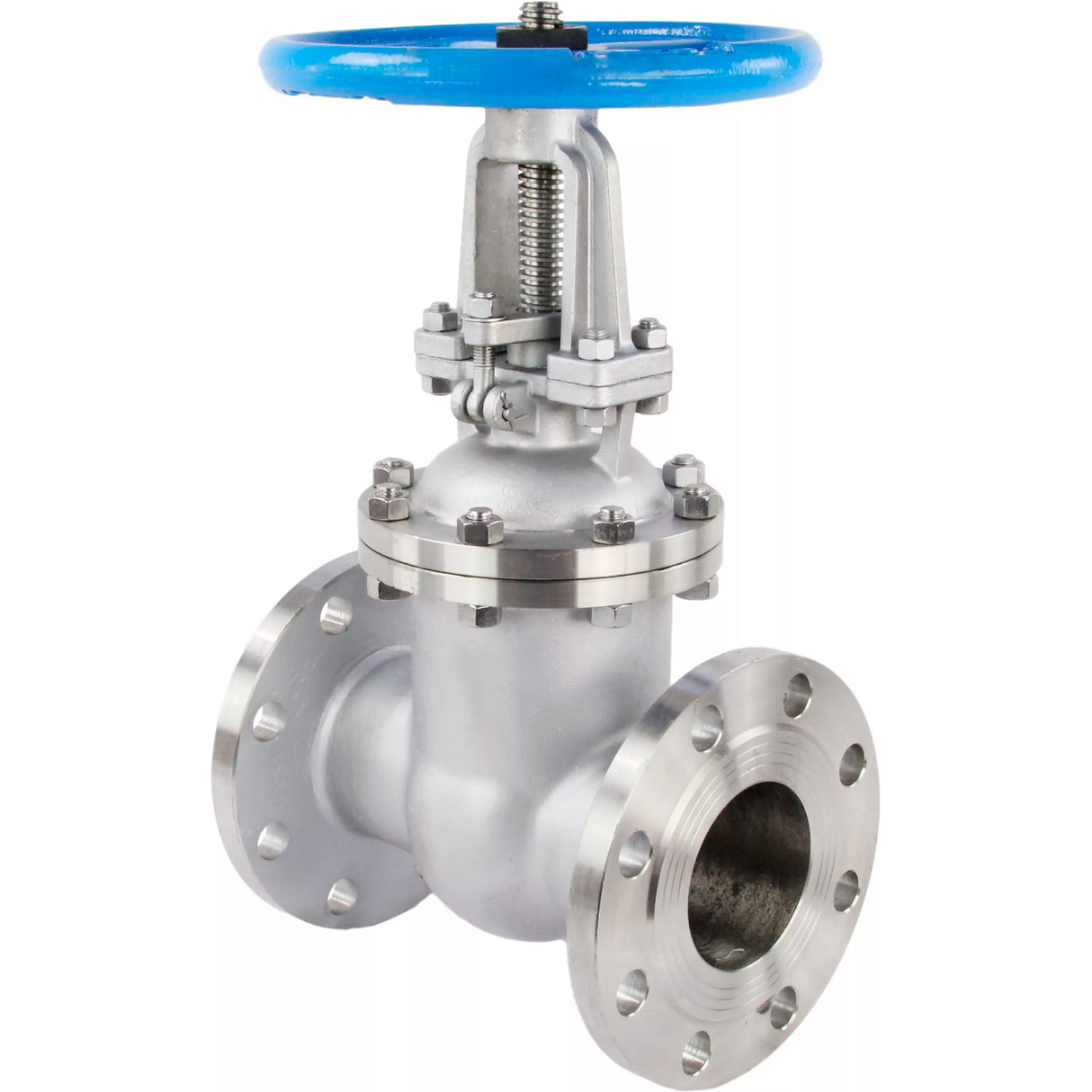

Keilflachschieber Elephant 30yg64yg GAIR GVWR3131M-2W-F-S, Gehäuse - Edelstahl AISI 304, Keil - Edelstahl AISI 304, Dichtung - Metall, Handrad
Keilflachschieber Elephant 30yg64yg GAIR GVWR3131M-2W-F-S, Gehäuse - Edelstahl AISI 304, Keil - Edelstahl AISI 304, Dichtung - Metall, Handrad - DN100 / 25 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferung und Versand
Lieferung und Versand
Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.
Beschreibung
Beschreibung
Der Keilschieber ist zum Einbau in die Rohrleitung als Absperrorgan in der Wasserversorgung und der chemischen Industrie bestimmt.
Der mit der Spindel verbundene Keil wird je nach Drehrichtung des Handrades abgesenkt oder angehoben und schließt oder öffnet den Durchgangsbereich des Schieberkörpers.
Der Keil ist für den Einbau in die Rohrleitung als Absperrorgan in der Wasserversorgung und der chemischen Industrie bestimmt.
Abmessungen und Einbaumaße von Keilschiebern Elephant 30yg64yg GAIR GVWR3131M-2W-F-S, mit Handrad und verschiebbarer Spindel
|
DN |
L |
D |
D1 |
D2 |
b |
f |
z–d |
Gewicht |
|
100 |
300 |
230 |
190 |
160 |
24 |
3 |
8-23 |
29 |
|
150 |
350 |
300 |
250 |
218 |
30 |
3 |
8-25 |
61 |
Abmessungsskizze für Keilschieber Elephant 30yg64yg GAIR GVWR3131M-2W-F-S, mit Handrad und Gleitspindel
Werkstoffe für Keilflachschieber Elephant 30yg64yg GAIR GVWR3131M-2W-F-S, mit Handrad und Gleitspindel
| № | Name des Teils | Material |
| 1 | Gehäuse | rostfreier Stahl 304 |
| 2 | Sitzdichtung | rostfreier Stahl 304 |
| 3 | Keil | rostfreier stahl 304 |
| 4 | Spindel | rostfreier Stahl 304 |
| 5 | Dichtung | Edelstahl 304 + thermisch expandierter Graphit (TWG) |
| 6 | Deckel | rostfreier Stahl 304 |
| 7 | Bolzen | rostfreier Stahl 304 |
| 8 | Mutter | rostfreier Stahl 304 |
| 9 | Spindeldichtung | Thermisch expandierter Graphit (TRG) |
| 10 | Stopfbuchse | rostfreier Stahl 304 |
| 11 | Hülse | rostfreier Stahl 304 |
| 12 | Unterlegscheibe | ZCuAl10Fe3-Legierung |
| 13 | Handrad | KTH300 Gusseisen |
Materialskizze der Keilschieber Elephant 30yg64yg GAIR GVWR3131M-2W-F-S, mit Handrad und verschiebbarer Spindel
Spezifikation
Spezifikation
-
Herkunftsland
-
Körpermaterial
-
Stopper Material
-
Maximal zulässige Temperatur
-
Verbindungstyp
-
Steuerungstyp
-
Absperrschieber Typ
-
Nenndruck
-
Typ der Dichtung
