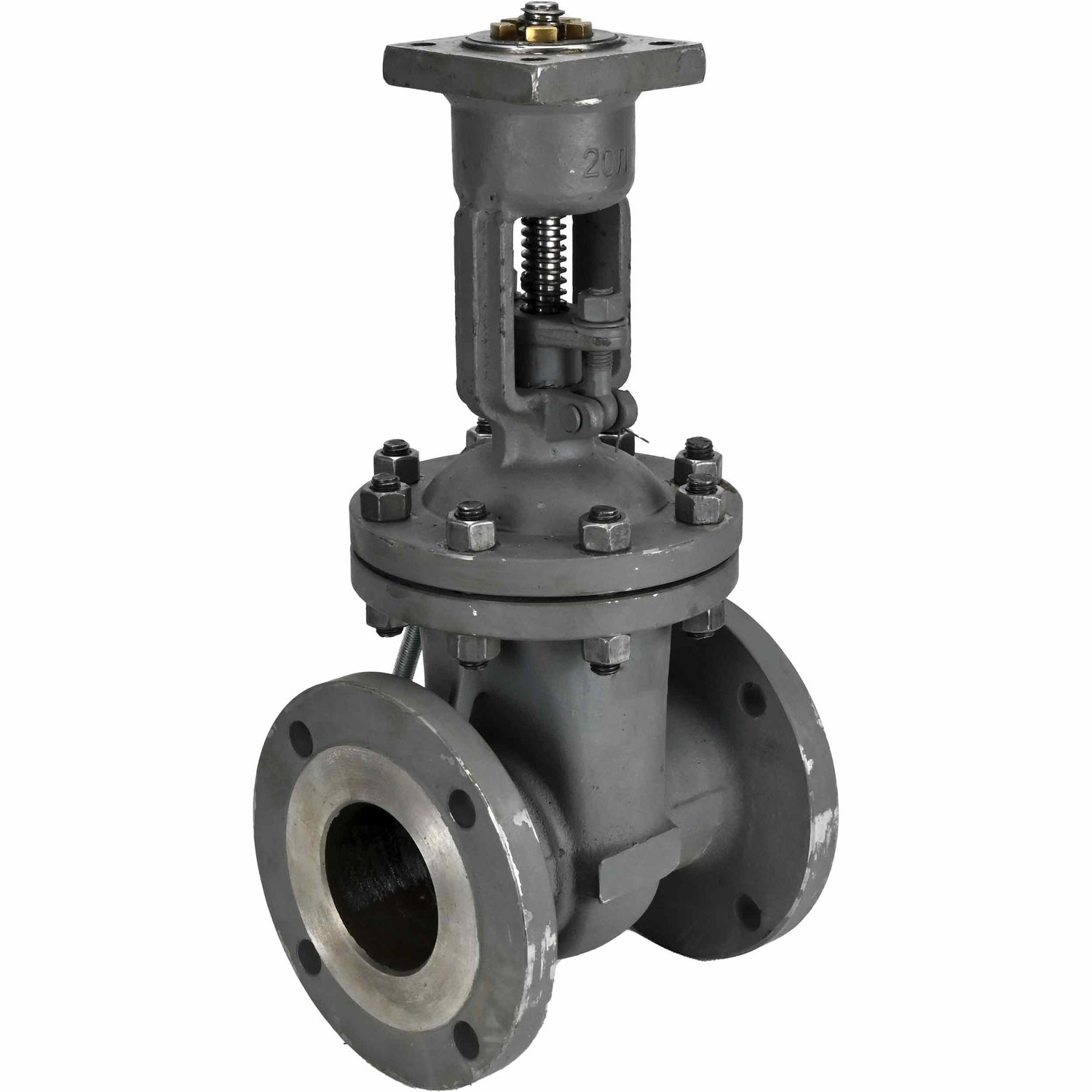

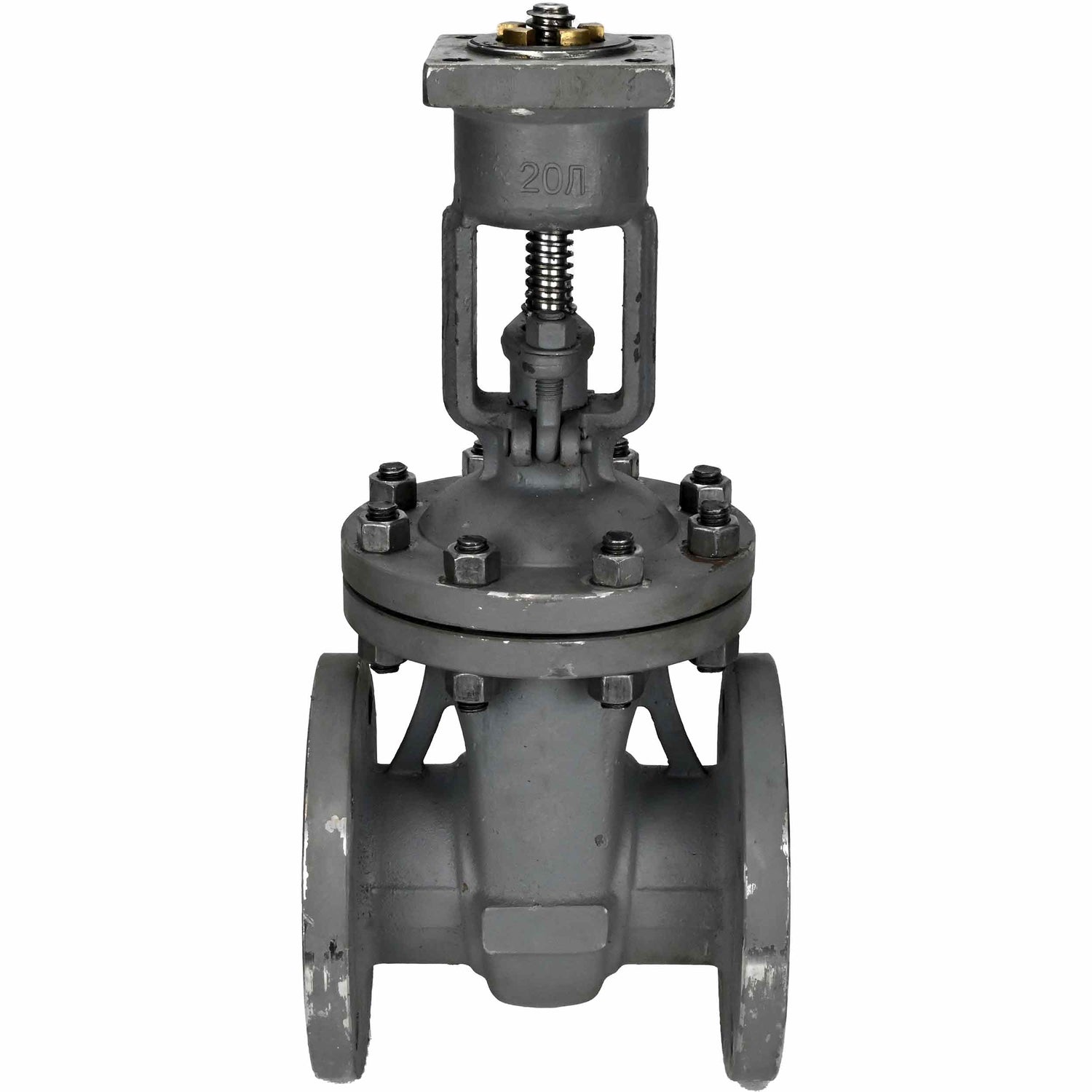

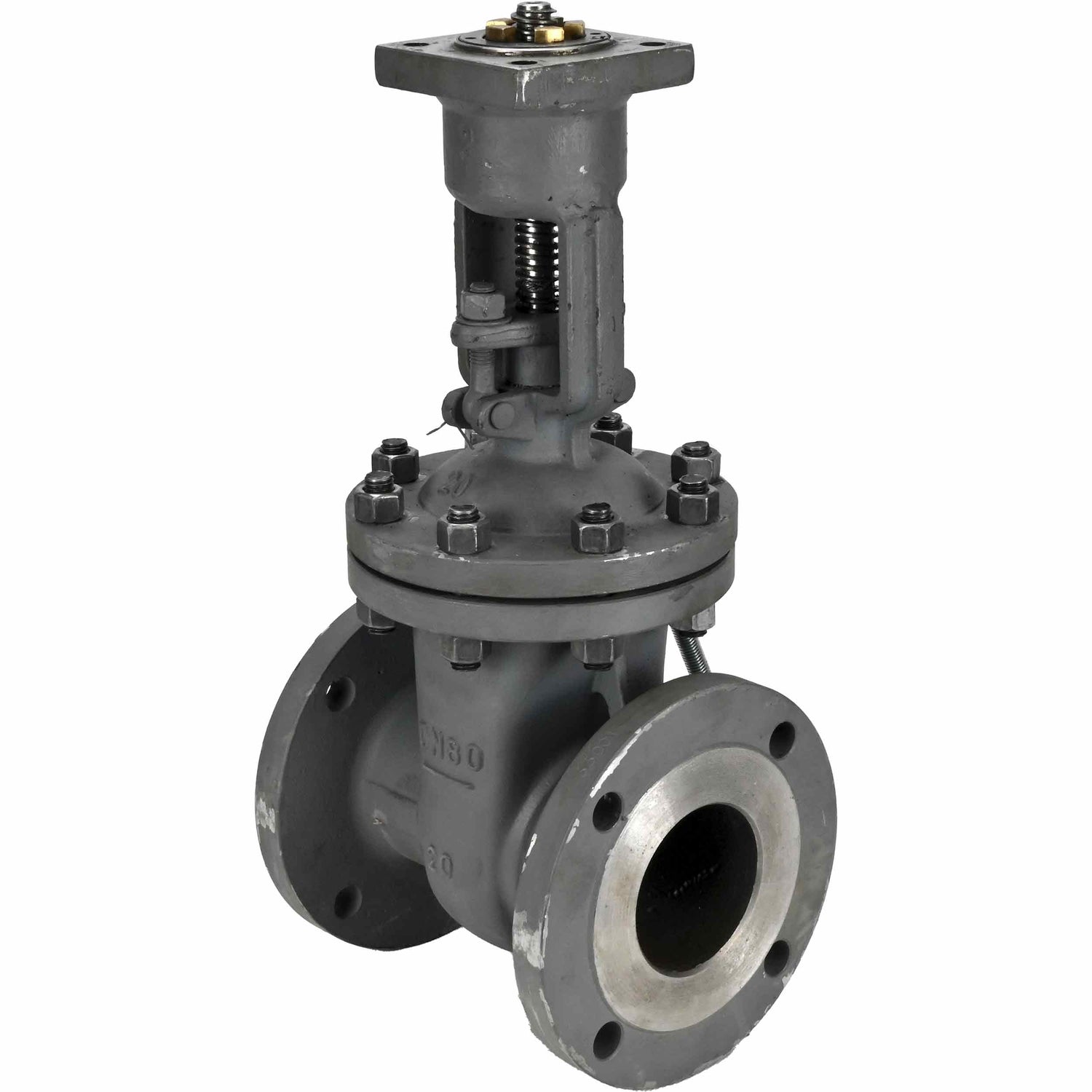

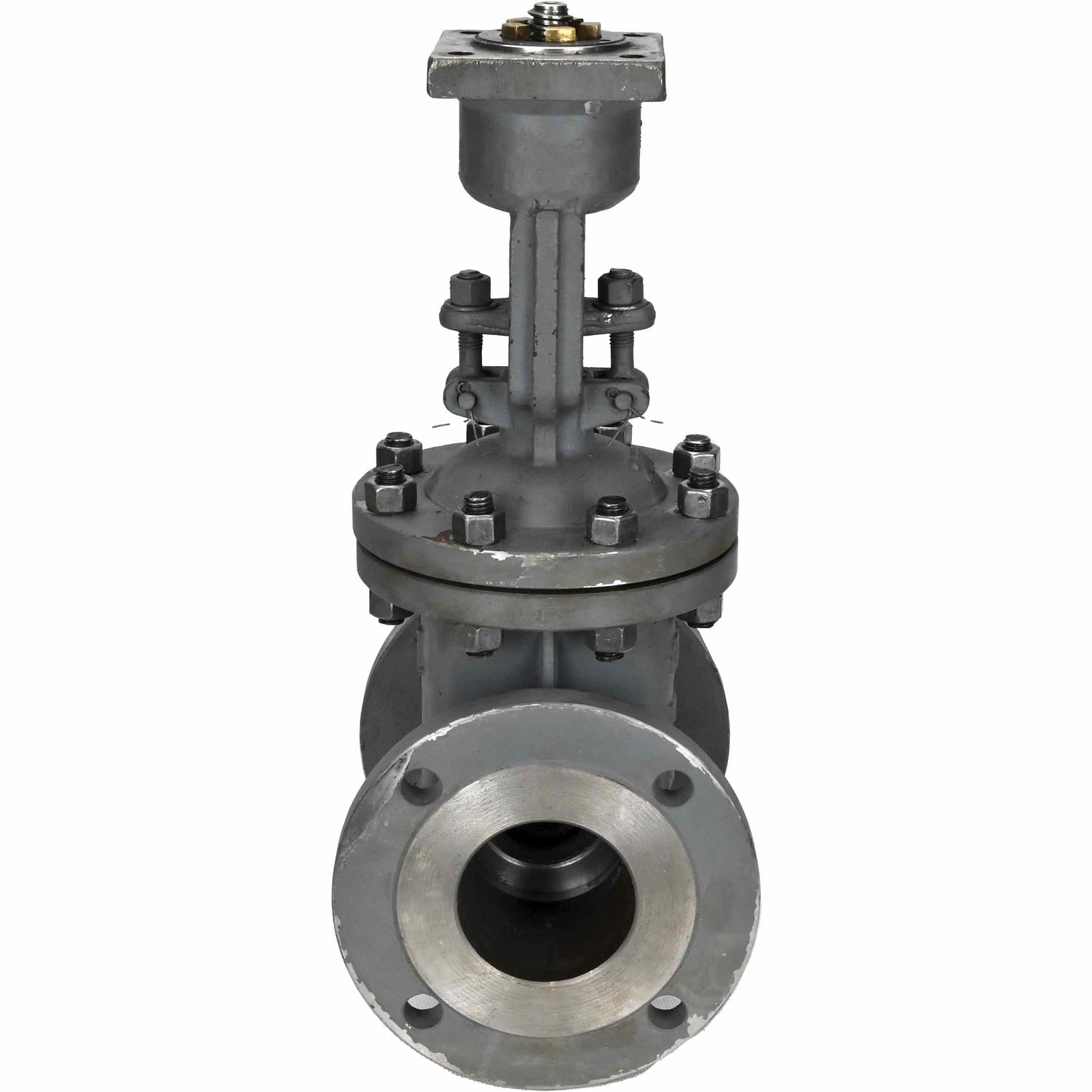

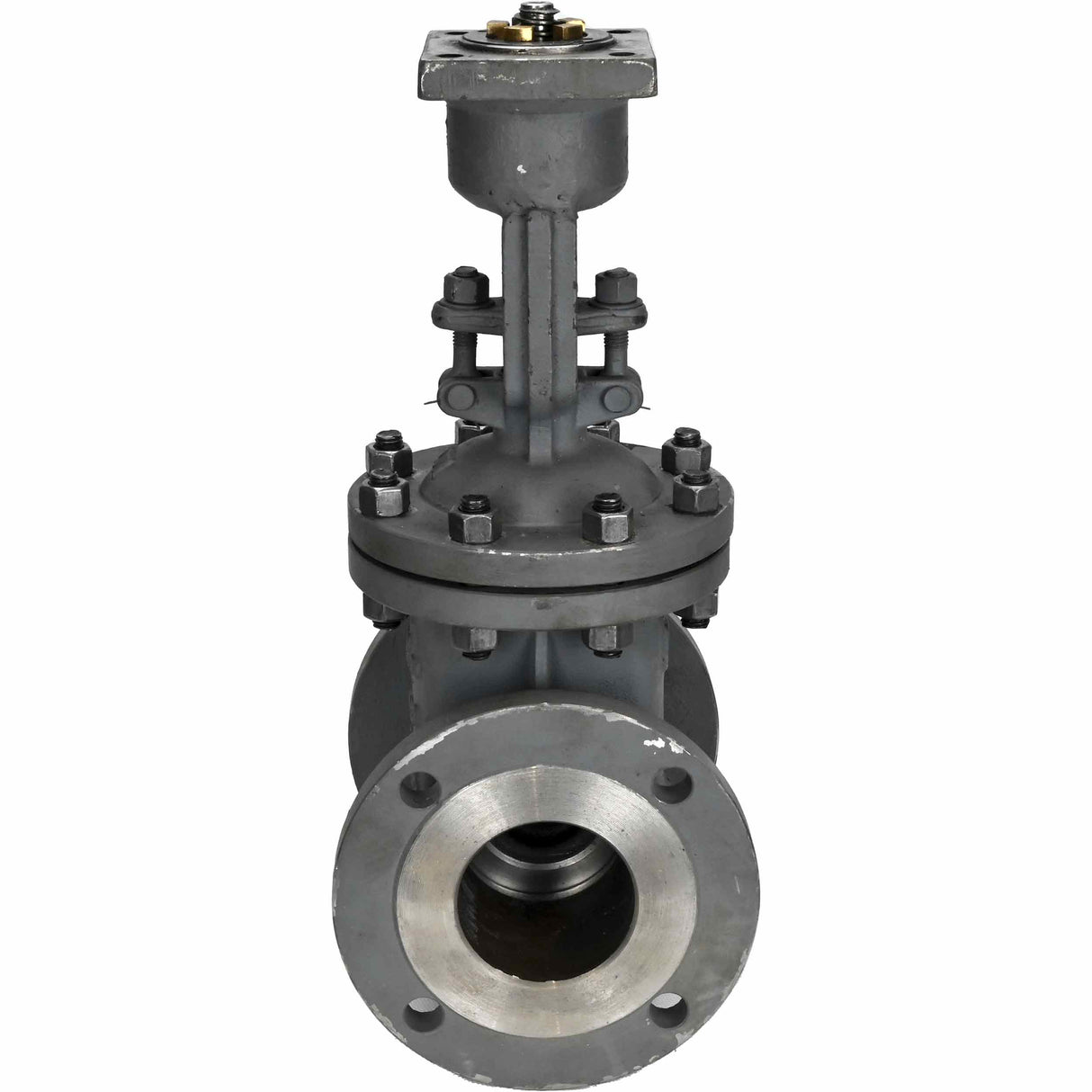

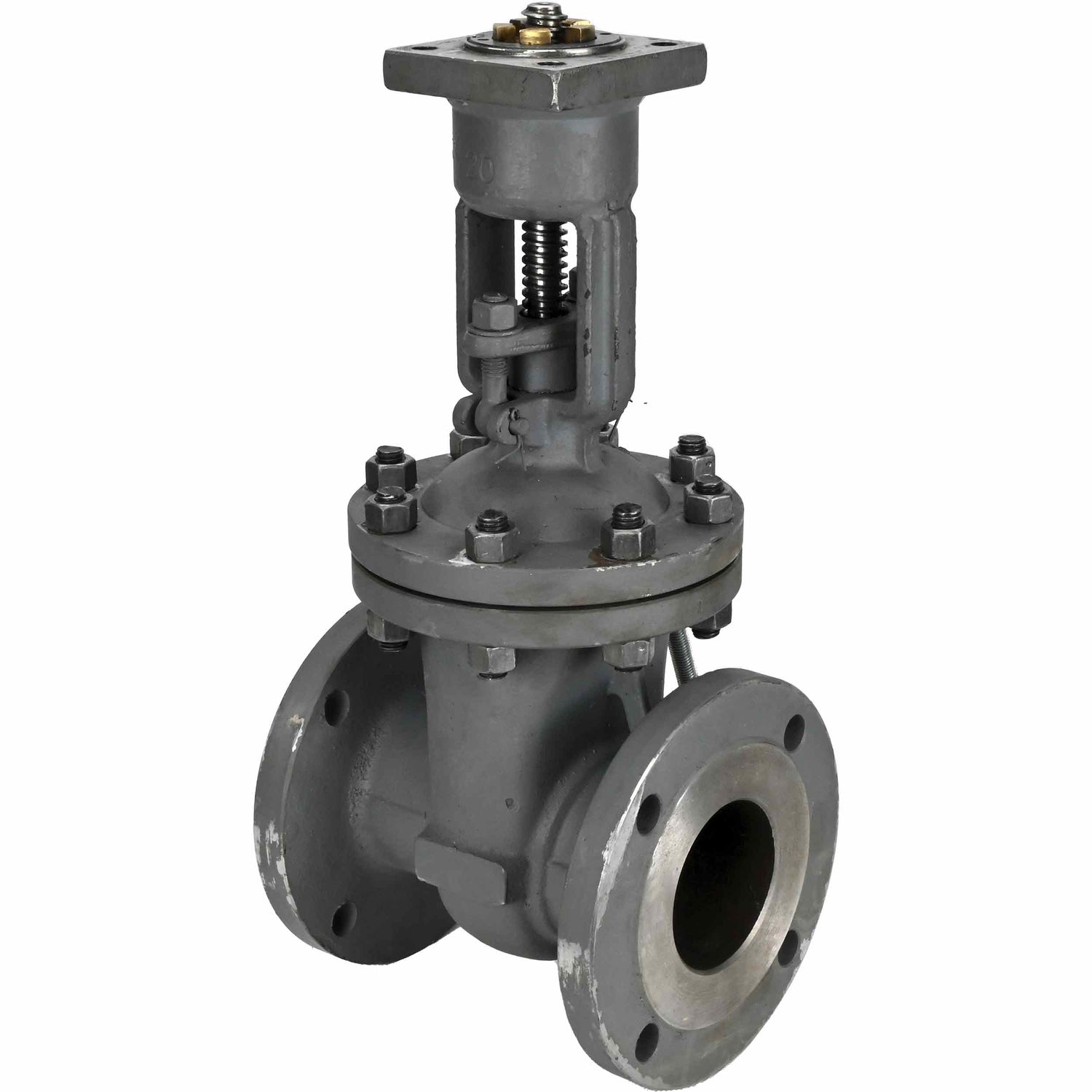

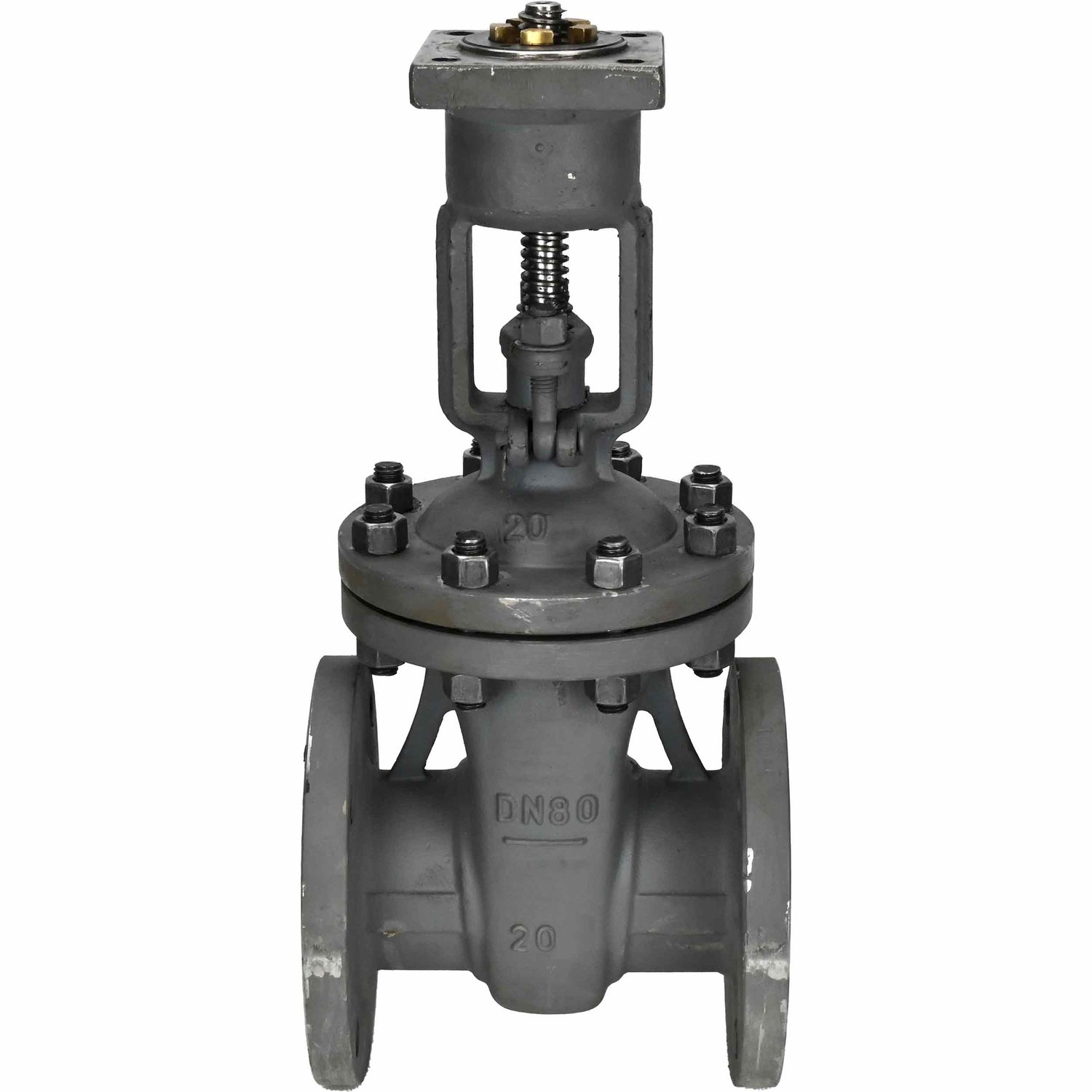

Wedge gate valve Elephant 30c941yg GAIR GVWR3434M-2W-F-OST, body material - carbon steel, wedge material - carbon steel, seal - metal, stem only
Wedge gate valve Elephant 30c941yg GAIR GVWR3434M-2W-F-OST, body material - carbon steel, wedge material - carbon steel, seal - metal, stem only - DN80 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferung und Versand
Lieferung und Versand
Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.
Beschreibung
Beschreibung
Der Keilschieber ist zum Einbau in die Rohrleitung als Absperrorgan in der Wasserversorgung und der chemischen Industrie bestimmt.
Der mit der Spindel verbundene Keil wird je nach Drehrichtung des Handrades abgesenkt oder angehoben und schließt oder öffnet den Durchgangsbereich des Schieberkörpers.
Der Keil ist für den Einbau in die Rohrleitung als Absperrorgan in der Wasserversorgung und der chemischen Industrie bestimmt.
Abmessungen und Einbaumaße von Keilschiebern Elephant 30c941yg GAIR GVWR3434M-2W-F-OST mit OST-Flansch und runder Spindel unter elektrischem Antrieb
|
DN |
L |
D |
D1 |
D2 |
b |
f |
z–d |
ОСТ 26-07-763-73 |
Gewicht |
|
80 |
210 |
195 |
180 |
135 |
20 |
3 |
4-18 |
type A |
24 |
|
100 |
230 |
215 |
180 |
155 |
20 |
3 |
8-18 |
type A |
31 |
|
300 |
500 |
460 |
410 |
375 |
31 |
4 |
12-25 |
type B |
210 |
|
DN |
type |
n |
HxH |
D |
D1 |
d |
d1 |
h |
h1 |
|
80-100 |
А |
14 (M12) |
100x100 |
70 |
104 |
32 |
44 |
7 |
3 |
|
300 |
Б |
14 (M12) |
122x122 |
108 |
135 |
45 |
59 |
14.5 |
6 |
Abmessungsskizze für Keilschieber Elephant 30c941yg GAIR GVWR3434M-2W-F-OST mit OST-Flansch und runder Spindel unter elektrischem Antrieb
Werkstoffe für Keilflachschieber Elephant 30c941yg GAIR GVWR3434M-2W-F-OST, mit OST-Flansch und runder Spindel unter elektrischem Antrieb
| № | Name des Teils | Material |
| 1 | Gehäuse | WCB+13Cr-Stahl |
| 2 | Keil | WCB+13Cr-Stahl |
| 3 | Stange | 2Cr13-Stahl |
| 4 | Schraube | Stahl 45 |
| 5 | Mutter | Stahl 35 |
| 6 | Dichtung | Rostfreier Stahl+Graphit |
| 7 | Deckel | WCB-Stahl |
| 8 | Spindeldichtung | flexibler Graphit |
| 9 | Stift | Kohlenstoffstahl |
| 10 | Stopfbuchspackung | Kohlenstoffstahl |
| 11 | Mutter | Stahl 45 |
| 12 | Schraube | Stahl 35 |
| 13 | Klemme | WCB-Stahl |
| 14 | Lager | - |
| 15 | Manschette | - |
| 16 | Spindelmutter | Messing |
| 17 | Gehäuse | ASTM A29 1035 Stahl |
Spezifikation
Spezifikation
-
Herkunftsland
-
Körpermaterial
-
Stopper Material
-
Maximal zulässige Temperatur
-
Verbindungstyp
-
Steuerungstyp
-
Absperrschieber Typ
-
Nenndruck
-
Typ der Dichtung
