Elephant  |  SKU: D040-07966

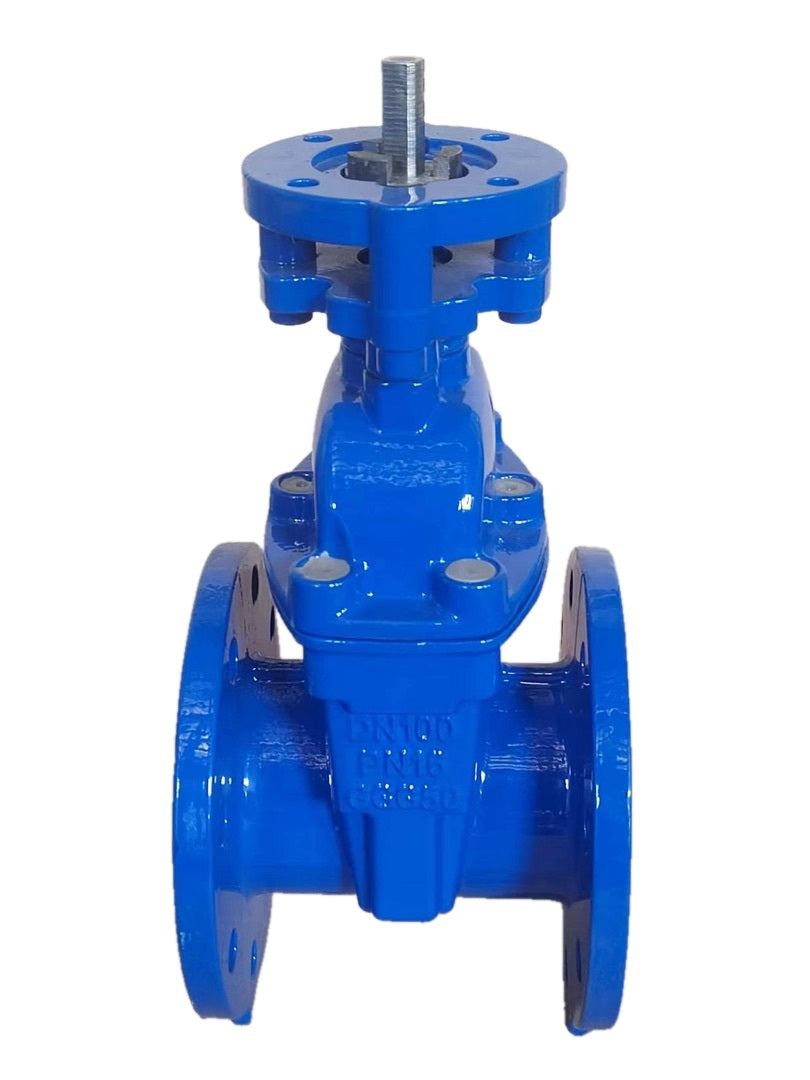

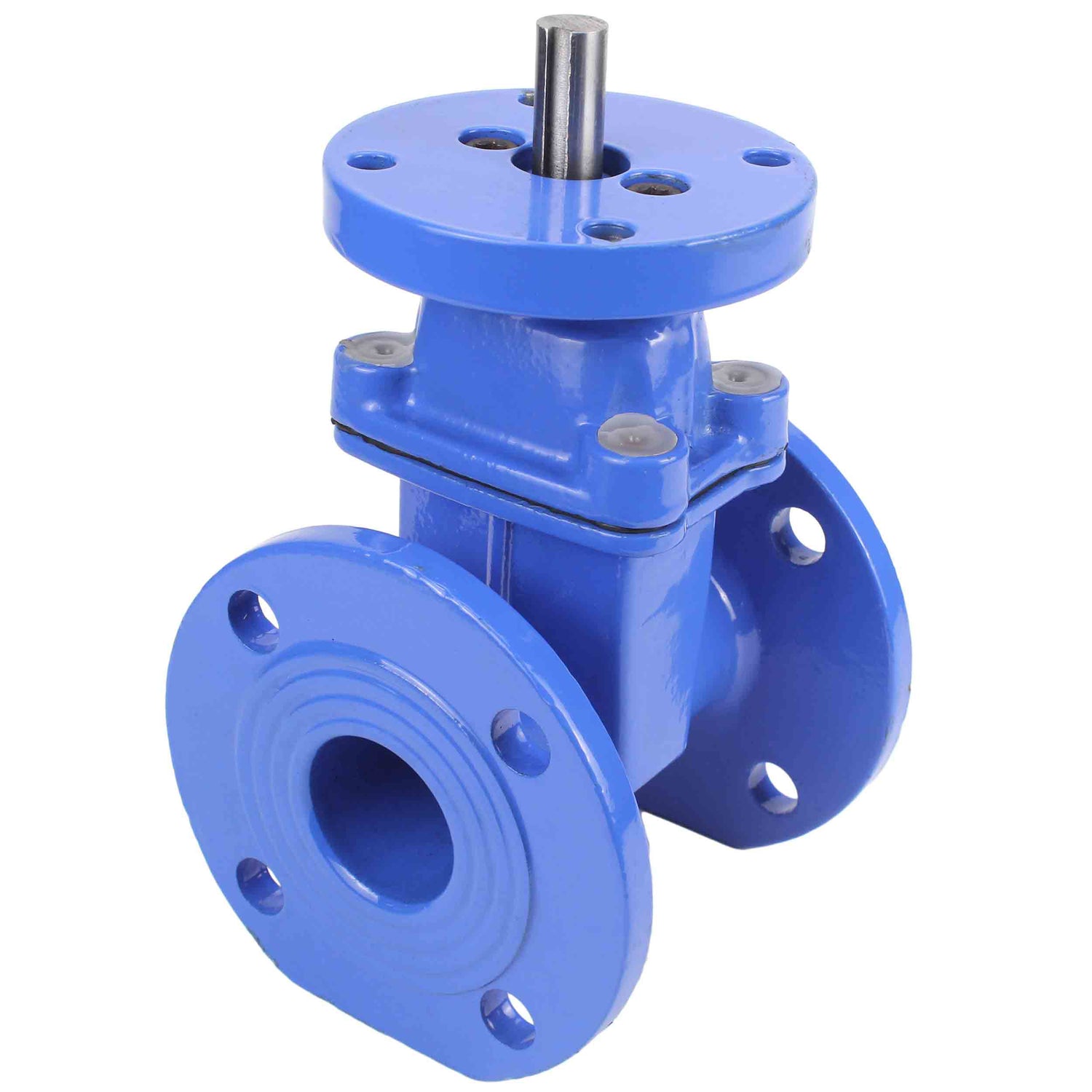

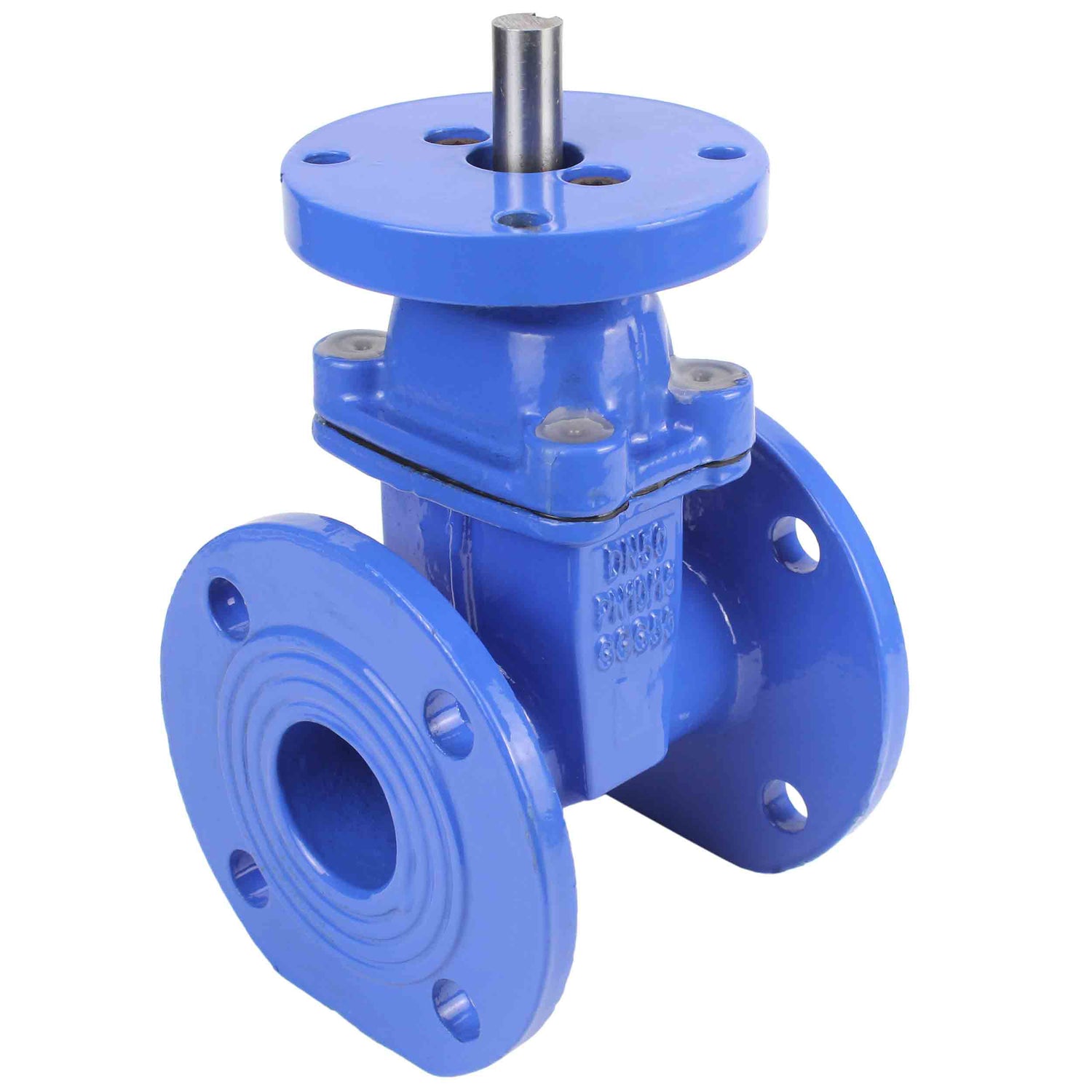

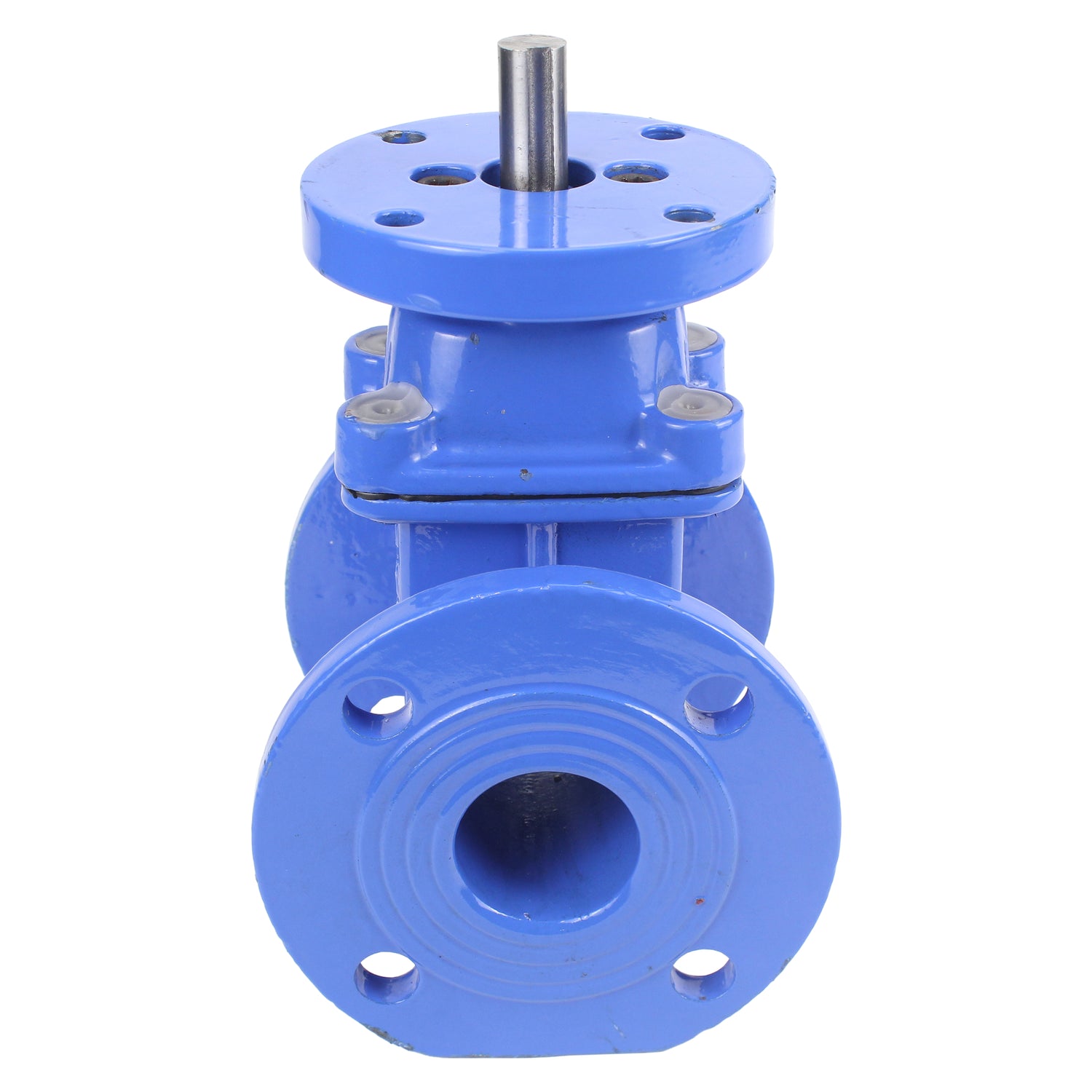

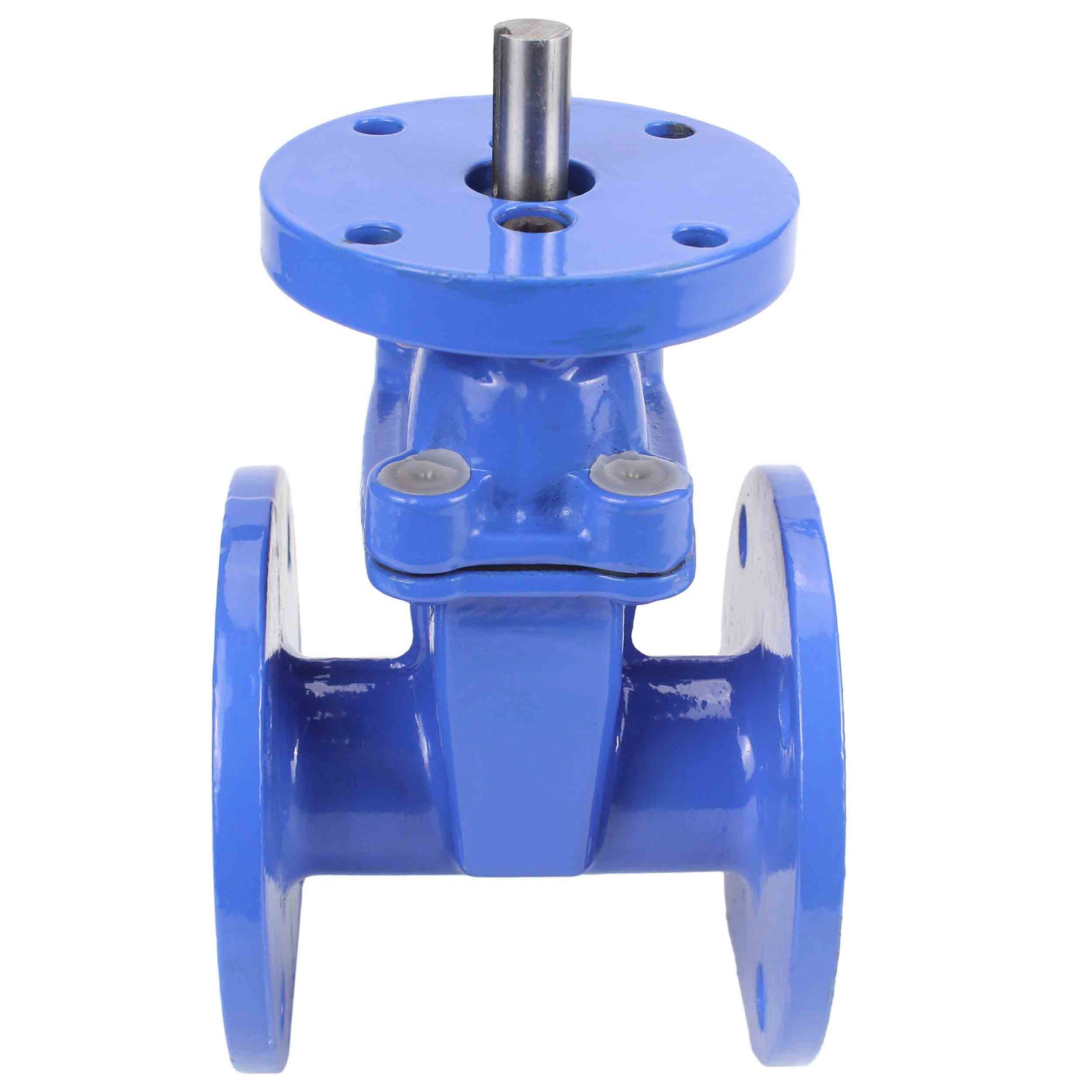

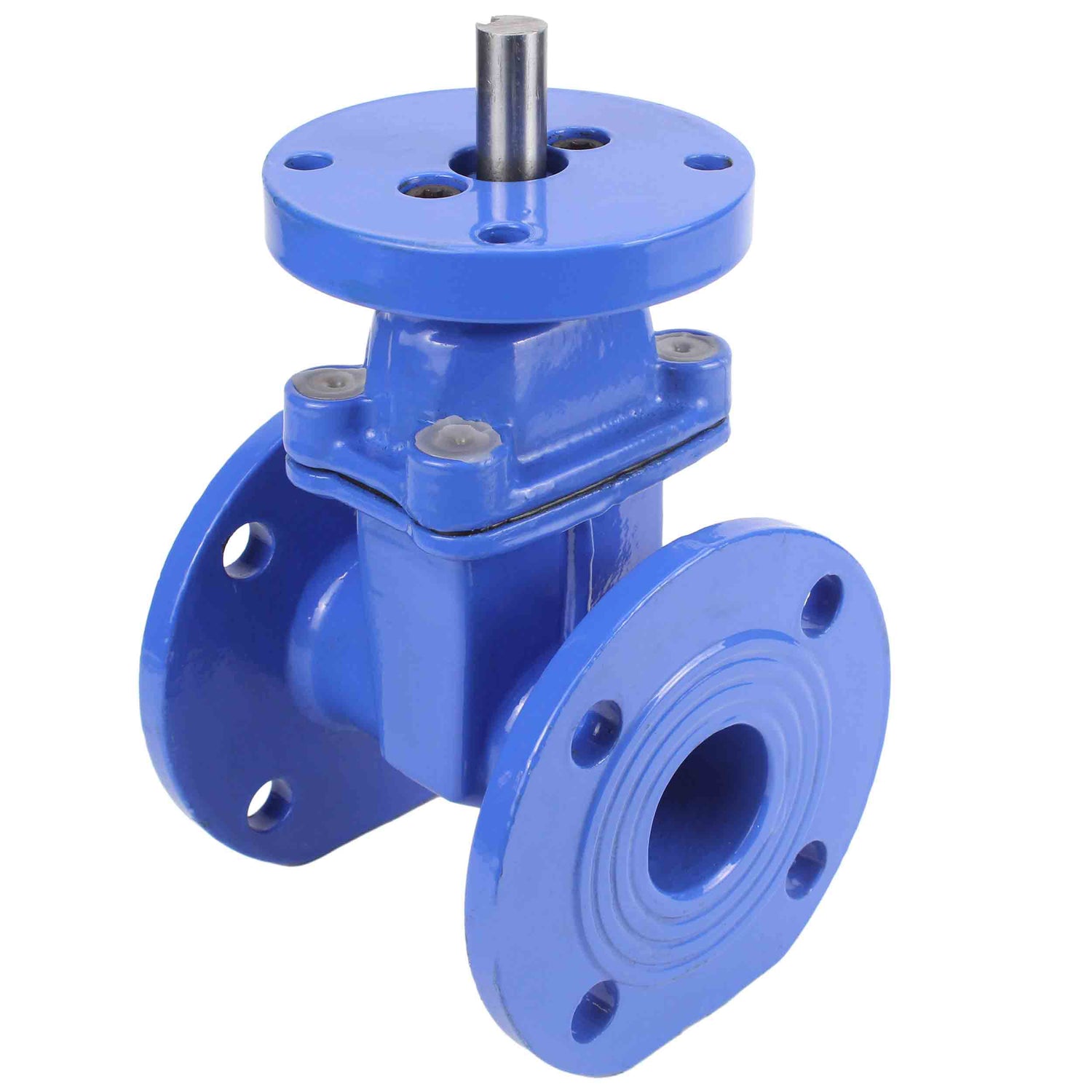

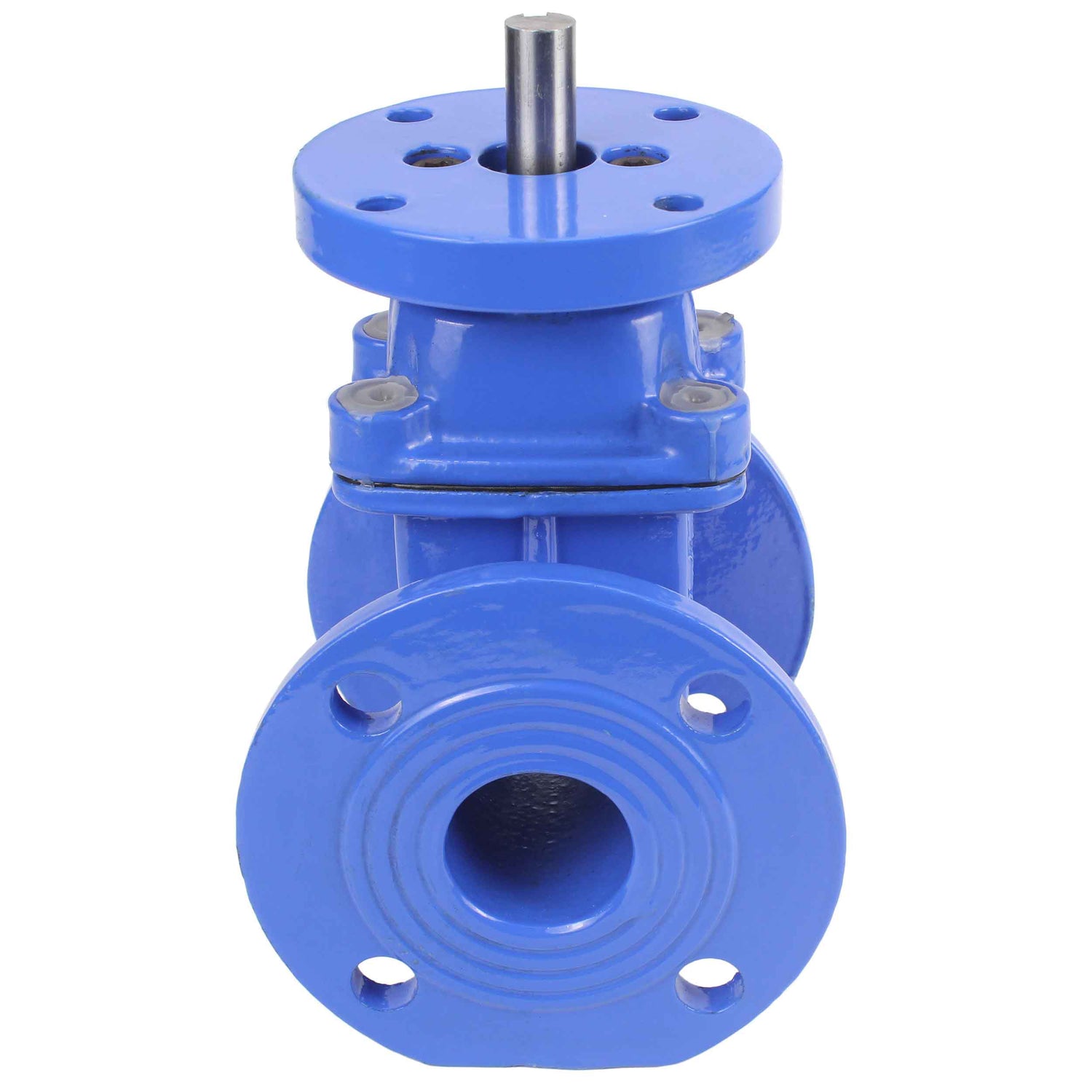

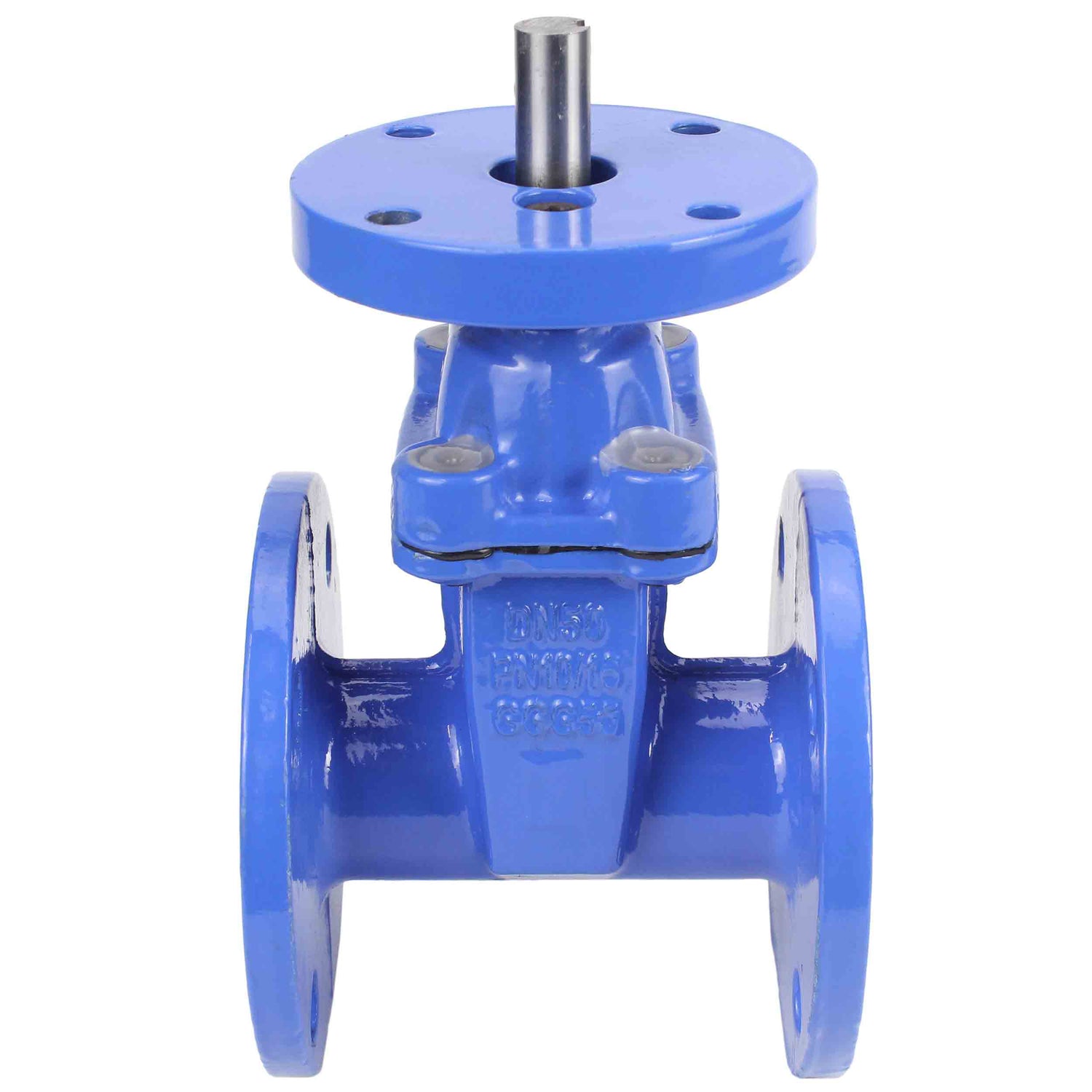

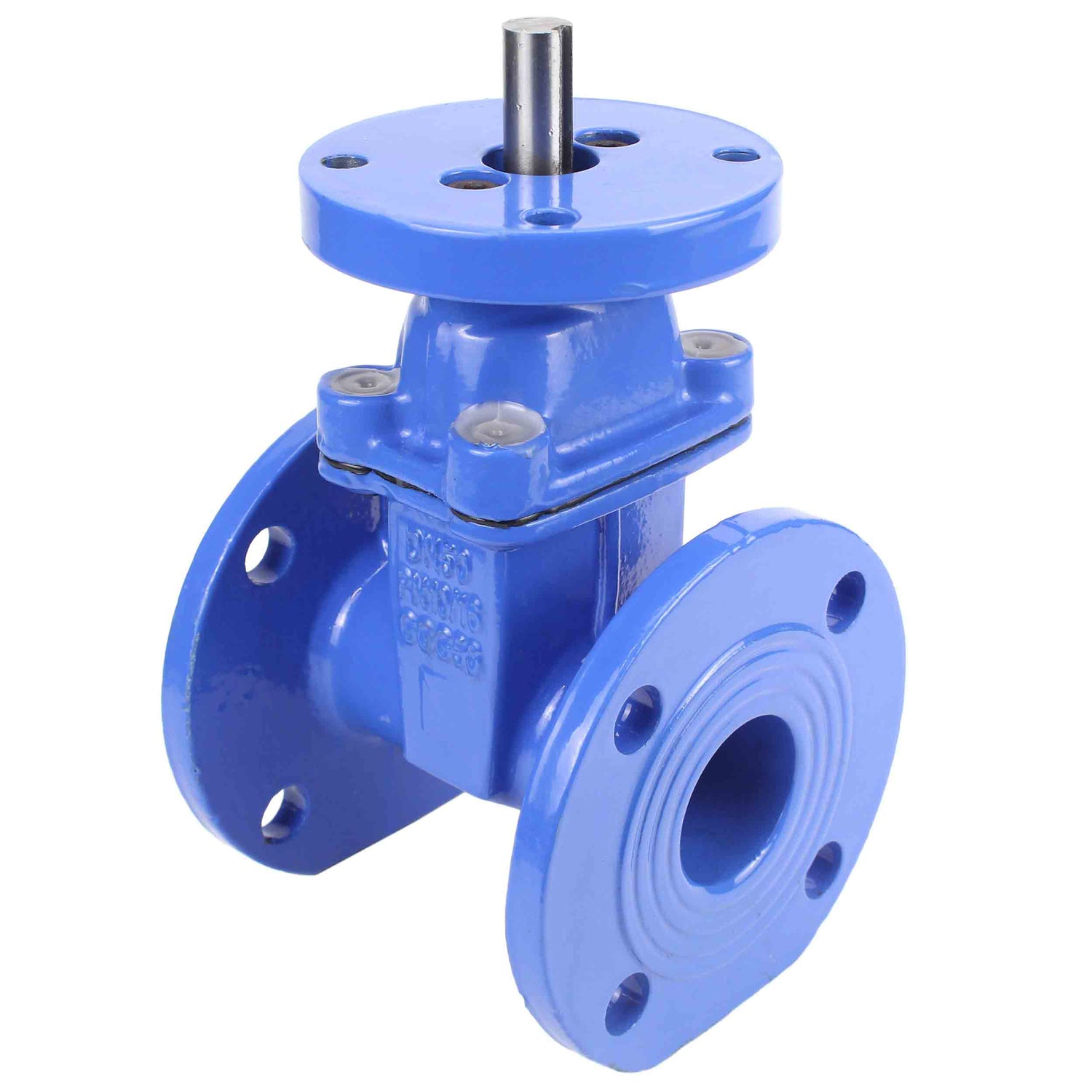

Keilschieber Elephant 30X939H GVWN1414E-2W-F mit ISO-Flansch, Gehäuse - Gusseisen GGG50, Keil - Gusseisen + EPDM, Dichtung - EPDM, nur Spindel, Farbe - blau

€380,28
inkl. MwSt. Versand wird beim Checkout berechnet.

Keilschieber Elephant 30X939H GVWN1414E-2W-F mit ISO-Flansch, Gehäuse - Gusseisen GGG50, Keil - Gusseisen + EPDM, Dichtung - EPDM, nur Spindel, Farbe - blau - DN50 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Der gusseiserne Keilschieber 30h939r GVWN1414E-2W-F Ru10/16 blau ist für den Einbau in die Rohrleitung als Absperrorgan in der Wasserversorgung und der chemischen Industrie bestimmt.

Arbeitsprinzip: Der Keil, der mit der Spindel verbunden ist, wird je nach Drehrichtung des Handrades oder der Welle des elektrischen Antriebs, des Getriebes, abgesenkt oder angehoben und schließt oder öffnet den Durchgangsbereich des Schiebergehäuses.



Gewicht und Abmessungen der Keilflachschieber Elephant 30X939H GVWN1414E-2W-F mit ISO-Flansch

DN L D D1 b nxØd Gewicht
16 bar 16 bar 16 bar 16 bar 16 bar 16 bar
50 150 165 125 19 4-19 7.8
65 170 185 145 19 4-19 10
80 180 200 160 19 8-19 12.45
100 190 220 180 19 8-19 15.85
125 200 250 210 19 8-19 21.95
150 210 285 240 19 8-23 28.85
200 230 340 295 20 12-23 47.8
250 250 405 355 22 12-28 74

Wedge gate valve Elephant 30X939H GVWN1414E-2W-F with ISO flange, body material - cast iron GGG50, wedge material - cast iron + EPDM, seal - EPDM, stem only, color - blue

Skizze der Gewichts- und Abmessungsparameter von Keilschiebern Elephant 30X939H GVWN1414E-2W-F mit ISO-Flansch



Einbaumaße für Keilflachschieber Elephant 30X939H GVWN1414E-2W-F mit ISO-Flansch

DN Größe ISO
D d1 d2 d3 d4 d5 d6 d7 h f MxM
50 18 125 70 102 12 49 45 39 40 3 14х14 F10
65 18 125 70 102 12 49 45 39 40 3 14х14 F10
80 20 125 70 102 12 49 45 39 40 3 14х14 F10
100 20 125 70 102 12 49 45 39 40 3 14х14 F10
125 24 125 70 102 12 49 45 39 40 3 17х17 F10
150 24 125 70 102 12 49 45 39 40 3 17х17 F10
200 26 175 100 140 18 62 58 45 50 4 19х19 F14
250 30 175 100 140 18 62 58 45 50 4 22х22 F14

Wedge gate valve Elephant 30X939H GVWN1414E-2W-F with ISO flange, body material - cast iron GGG50, wedge material - cast iron + EPDM, seal - EPDM, stem only, color - blue

Skizze der Einbaumaße von Keilflachschiebern Elephant 30X939H GVWN1414E-2W-F mit ISO-Flansch



Werkstoffe der Teile von Keilschiebern Elephant 30X939H GVWN1414E-2W-F mit ISO-Flansch

№ Name des Teils Material
1 Gehäuse Gusseisen GGG50
2 Keil Gusseisen GGG50 + EPDM
3 Spindelmutter Messing
4 Spindel Rostfreier Stahl SS420
5 Deckel Gusseisen GGG50
6 Ring Messing

Wedge gate valve Elephant 30X939H GVWN1414E-2W-F with ISO flange, body material - cast iron GGG50, wedge material - cast iron + EPDM, seal - EPDM, stem only, color - blue

Werkstoffskizze für Keilflachschieber Elephant 30X939H GVWN1414E-2W-F mit ISO-Flansch

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen GGG50
  • Stopper Material
    Gusseisen + EPDM
  • Maximal zulässige Temperatur
    80 °C
  • Verbindungstyp
    Flansch
  • Steuerungstyp
    nur Stiel
  • Absperrschieber Typ
    Keilschieber
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    EPDM
