Elephant  |  SKU: D040-07958

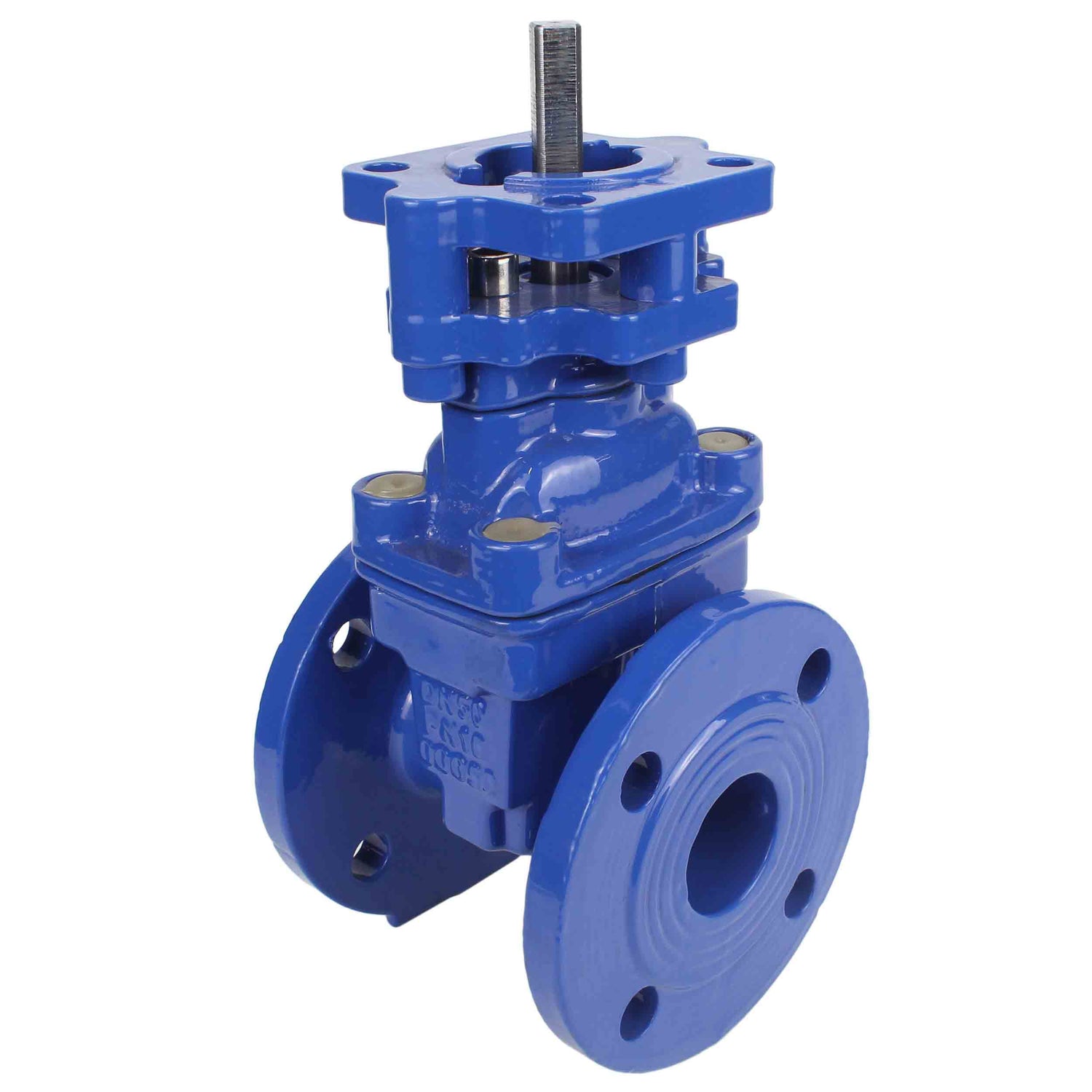

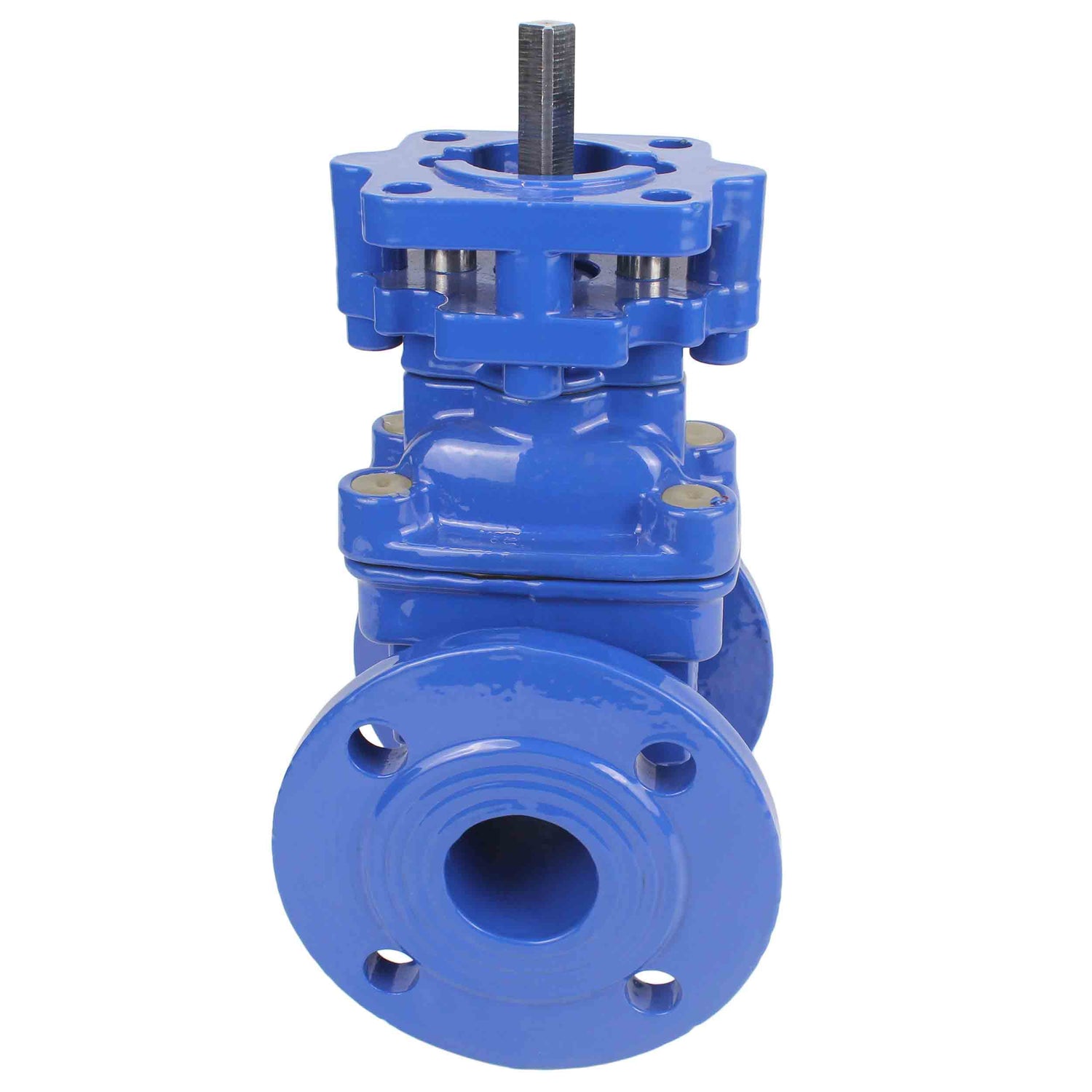

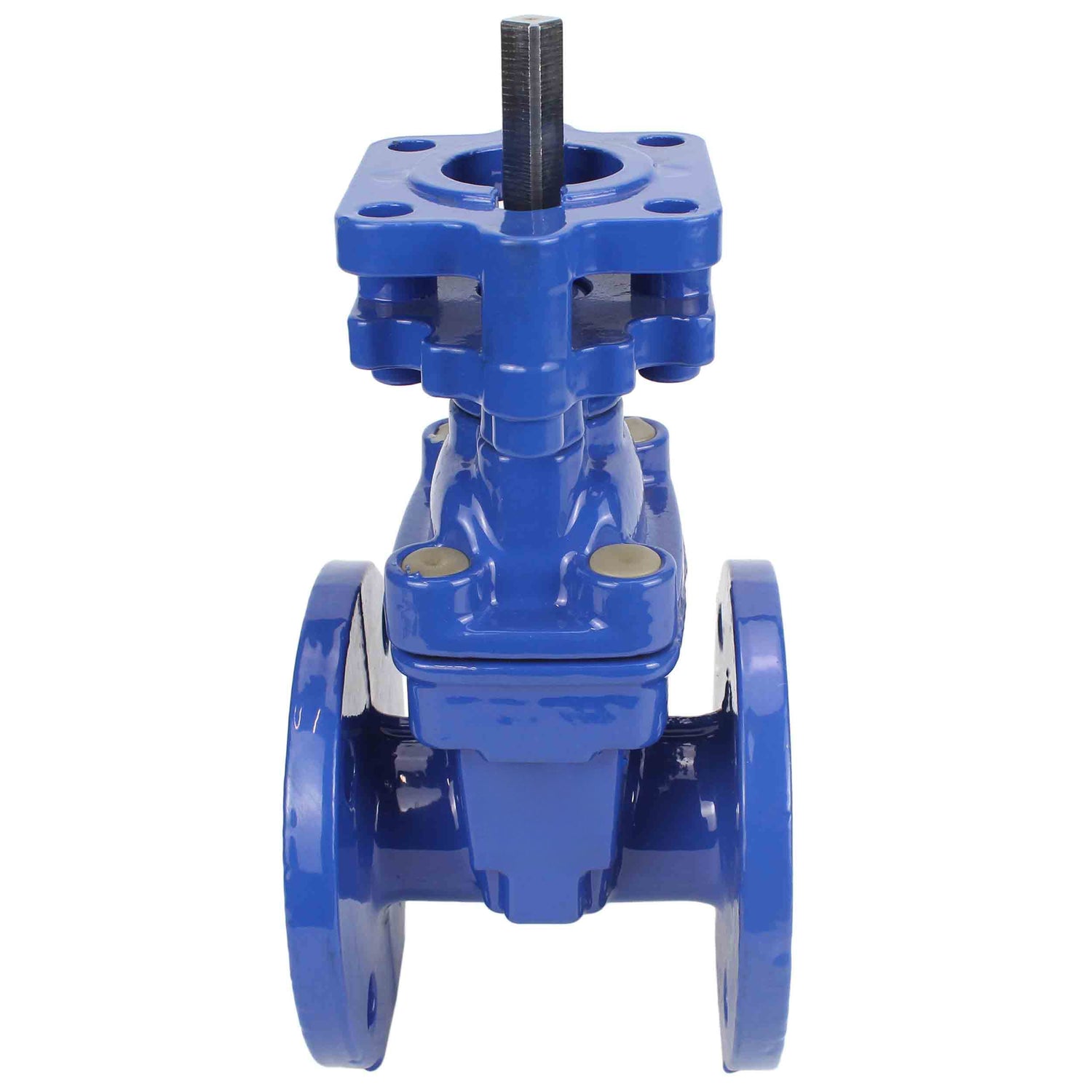

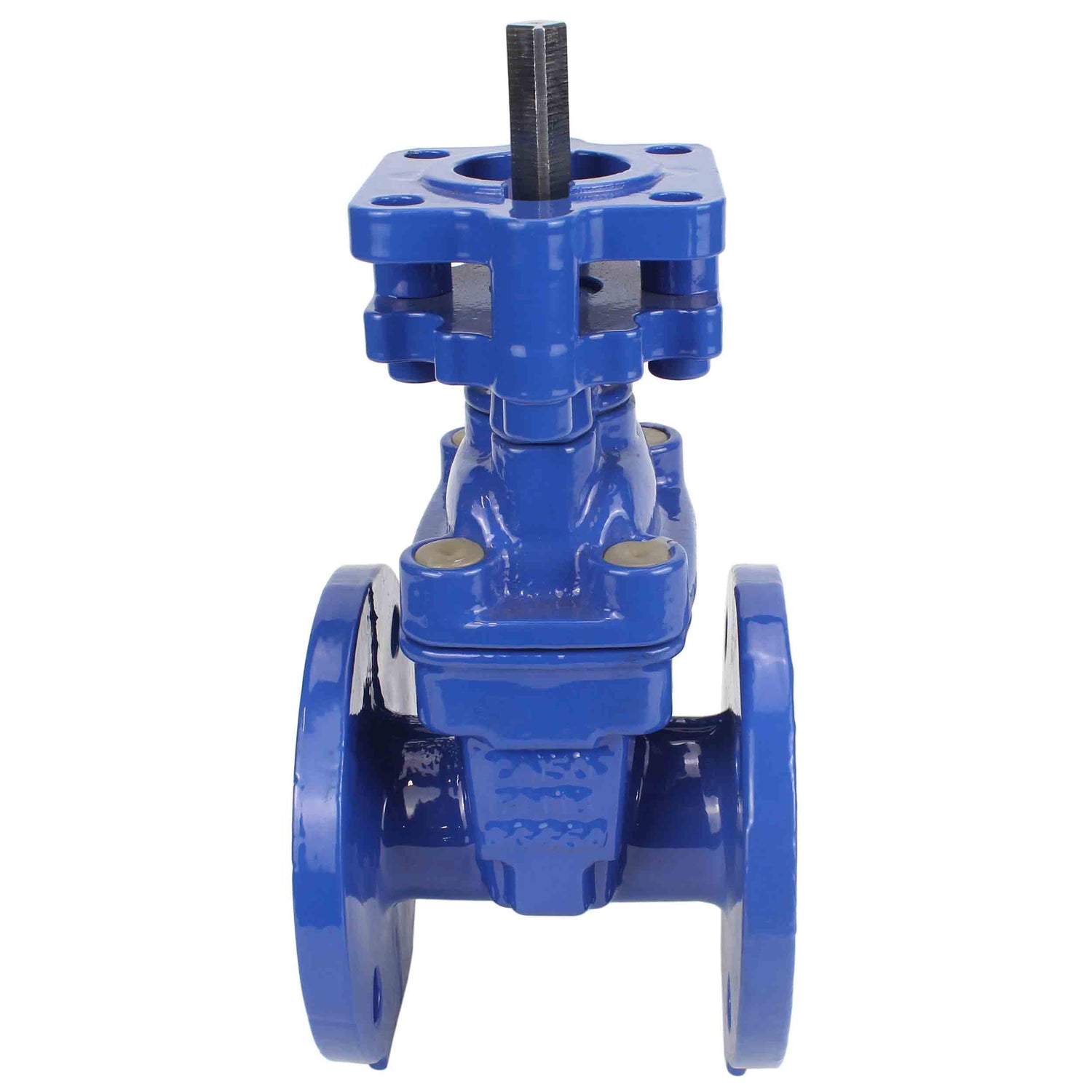

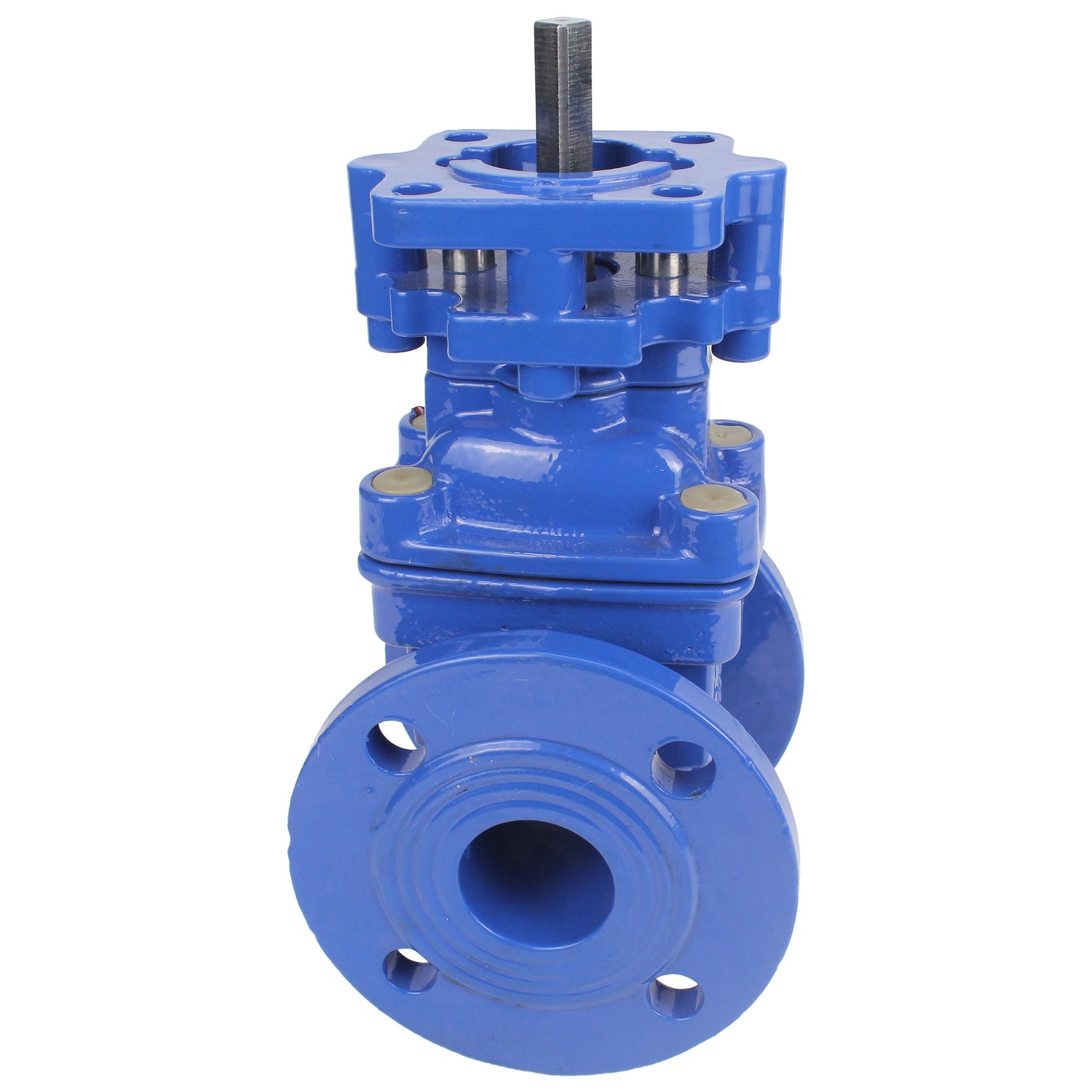

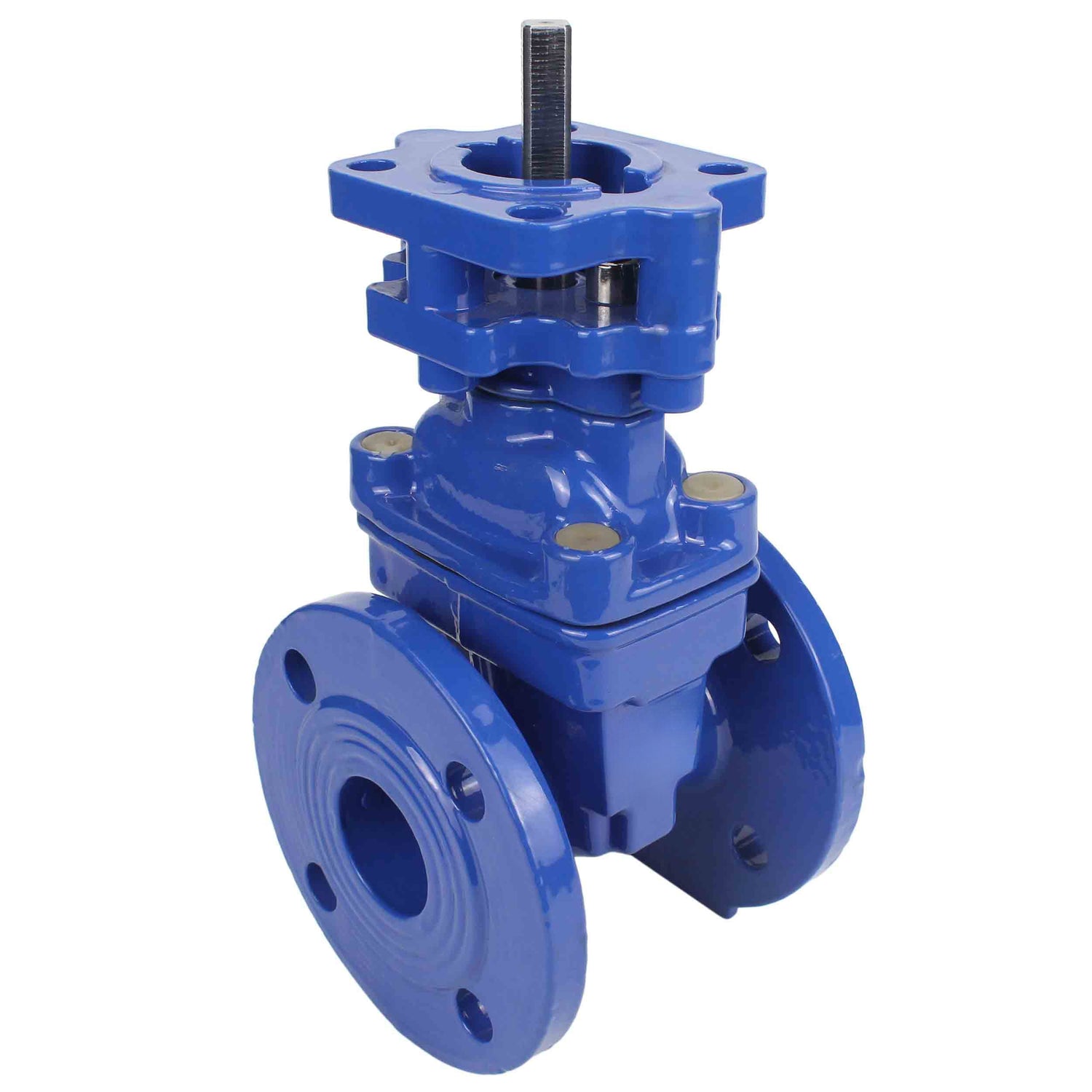

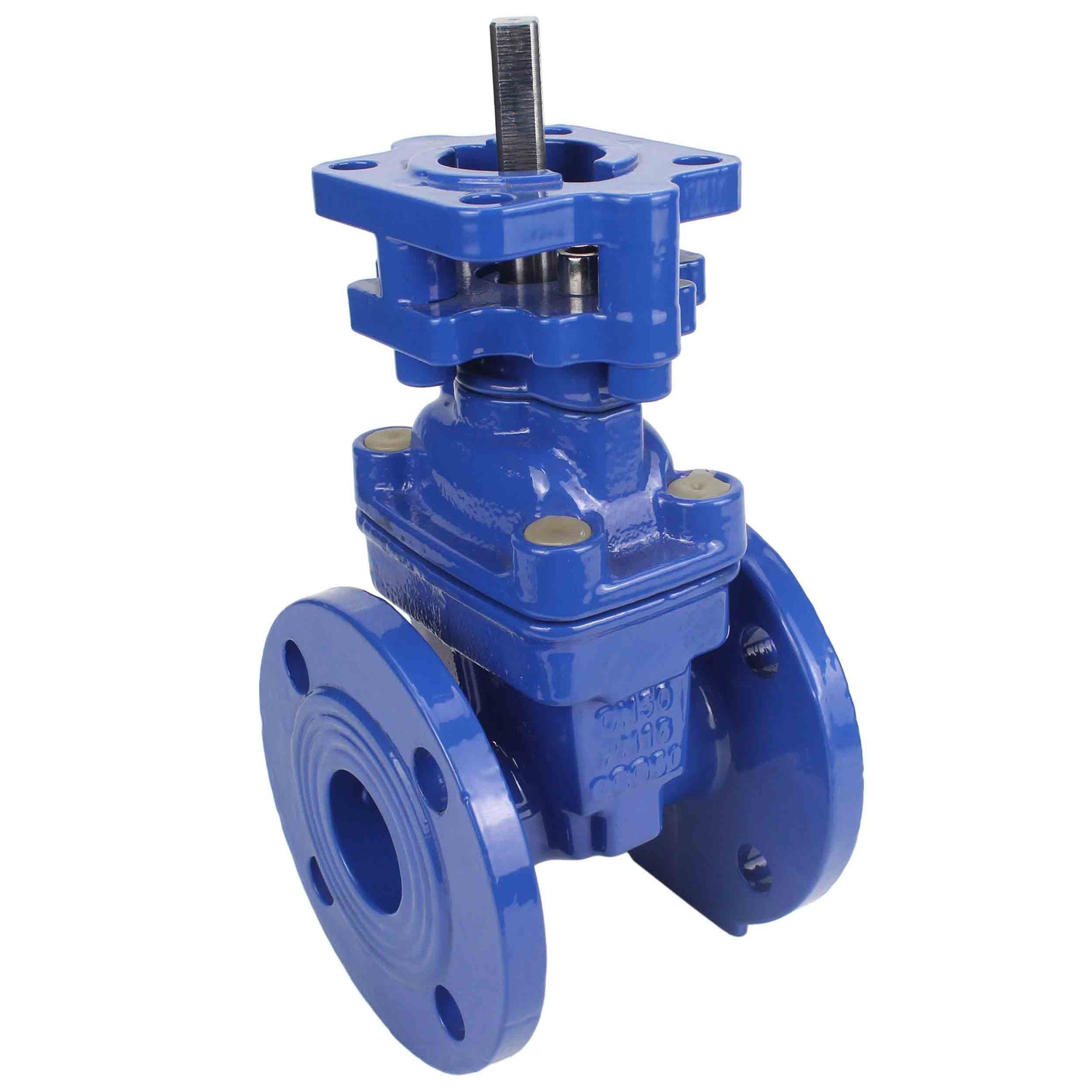

Keilschieber Elephant 30X939H GVWN1414E-2W-F mit OST-Flansch, Gehäuse - Gusseisen GGG50, Keil - Gusseisen + EPDM, Dichtung - EPDM, nur Spindel, Farbe - blau

€365,10
inkl. MwSt. Versand wird beim Checkout berechnet.

Keilschieber Elephant 30X939H GVWN1414E-2W-F mit OST-Flansch, Gehäuse - Gusseisen GGG50, Keil - Gusseisen + EPDM, Dichtung - EPDM, nur Spindel, Farbe - blau - DN50 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Der gusseiserne Keilschieber 30h939r GVWN1414E-2W-F Ru10/16 blau ist für den Einbau in die Rohrleitung als Absperrorgan in der Wasserversorgung und der chemischen Industrie bestimmt.

Arbeitsprinzip: Der Keil, der mit der Spindel verbunden ist, wird je nach Drehrichtung des Handrades oder der Welle des elektrischen Antriebs, des Getriebes, abgesenkt oder angehoben und schließt oder öffnet den Durchgangsbereich des Schiebergehäuses.



Gewicht und Maßangaben der Keilschieber Elephant 30X939H GVWN1414E-2W-F mit OST-Flansch

DN L D D1 b nxØd Weight
16 bar 16 bar 16 bar 16 bar 16 bar 16 bar
50 150 165 125 19 4-19 7.8
65 170 185 145 19 4-19 10
80 180 200 160 19 8-19 12.45
100 190 220 180 19 8-19 15.85
125 200 250 210 19 8-19 21.95
150 210 285 240 19 8-23 28.85
200 230 340 295 20 12-23 47.8
250 250 405 355 22 12-28 74

Задвижки клиновые 30ч939р DN.ru GVWN1414E-2W-F Ду50-250 Ру10/16, фланцевые, корпус - чугун GGG50, уплотнение - EPDM, c ОСТ-фланцем и невыдвижным квадратным штоком под электропривод, цвет - синий

Skizze der Gewichts- und Abmessungsparameter von Keilschiebern Elephant 30X939H GVWN1414E-2W-F mit OST-Flansch

DN Size
D d1 d2 d3 d4 d5 d6 d7 h f MxM
50 18 100 70 104 14 49 46 32 40 3 14х14
65 18 100 70 104 14 49 46 32 40 3 14х14
80 20 100 70 104 14 49 46 32 40 3 14х14
100 20 100 70 104 14 49 46 32 40 3 14х14
125 24 100 70 104 14 49 46 32 40 3 17х17
150 24 100 70 104 14 49 46 32 40 3 17х17
200 26 122 108 135 14 62 59 45 50 3 19х19
250 30 122 108 135 14 62 59 45 50 3 22х22

Задвижки клиновые 30ч939р DN.ru GVWN1414E-2W-F Ду50-250 Ру10/16, фланцевые, корпус - чугун GGG50, уплотнение - EPDM, c ОСТ-фланцем и невыдвижным квадратным штоком под электропривод, цвет - синий

Skizze der Einbaumaße von Keilschiebern Elephant 30X939H GVWN1414E-2W-F mit OST-Flansch



Werkstoffe der Teile von Keilschiebern Elephant 30X939H GVWN1414E-2W-F mit OST-Flansch

№ Name des Teils Material
1 Gehäuse Gusseisen GGG50
2 Keil Gusseisen GGG50 + EPDM
3 Spindelmutter Messing
4 Spindel Rostfreier Stahl SS420
5 Deckel Gusseisen GGG50
6 Ring Messing

Задвижки клиновые 30ч939р DN.ru GVWN1414E-2W-F Ду50-250 Ру10/16, фланцевые, корпус - чугун GGG50, уплотнение - EPDM, c ОСТ-фланцем и невыдвижным квадратным штоком под электропривод, цвет - синий

Werkstoffskizze für Keilschieber Elephant 30X939H GVWN1414E-2W-F mit OST-Flansch

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen GGG50
  • Stopper Material
    Gusseisen + EPDM
  • Maximal zulässige Temperatur
    80 °C
  • Verbindungstyp
    Flansch
  • Steuerungstyp
    nur Stiel
  • Absperrschieber Typ
    Keilschieber
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    EPDM

Bewertungen (0)

Dokumentation
nullWedge gate valve ELEPHANT GVWN1414E-2W-F DN50-250 10 16 bar cast iron flanged with OST-flange and square stem under the electric actuator

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D040-07958DN5016 bar €365,10 0 Auf Lager
    D040-07959DN6516 bar €391,56 0 Auf Lager
    D040-07961DN10016 bar €450,54 0 Auf Lager
    D040-07962DN12516 bar €532,18 0 Auf Lager
    D040-07963DN15016 bar €574,80 0 Auf Lager
    D040-07964DN20016 bar €764,67 0 Auf Lager
    D040-07965DN25016 bar €1.038,01 0 Auf Lager
    D040-07960DN8016 bar €413,14 0 Auf Lager
