In industriellen Umgebungen, in denen Systeme unter hohem Druck, hoher Temperatur und chemischer Belastung arbeiten, ist die Wahl des richtigen Ventils entscheidend. Kugelhähne gehören zu den am häufigsten verwendeten Typen aufgrund ihrer Haltbarkeit, dichten Abdichtung und einfachen Bedienung. Allerdings sind nicht alle Kugelhähne gleich. Dieser Leitfaden soll Ingenieuren, Technikern und Beschaffungsspezialisten helfen, die wichtigsten Faktoren zu verstehen, die bei der Auswahl eines Kugelhahns für spezifische industrielle Anwendungen zu berücksichtigen sind.
1. Was ist ein Kugelhahn?

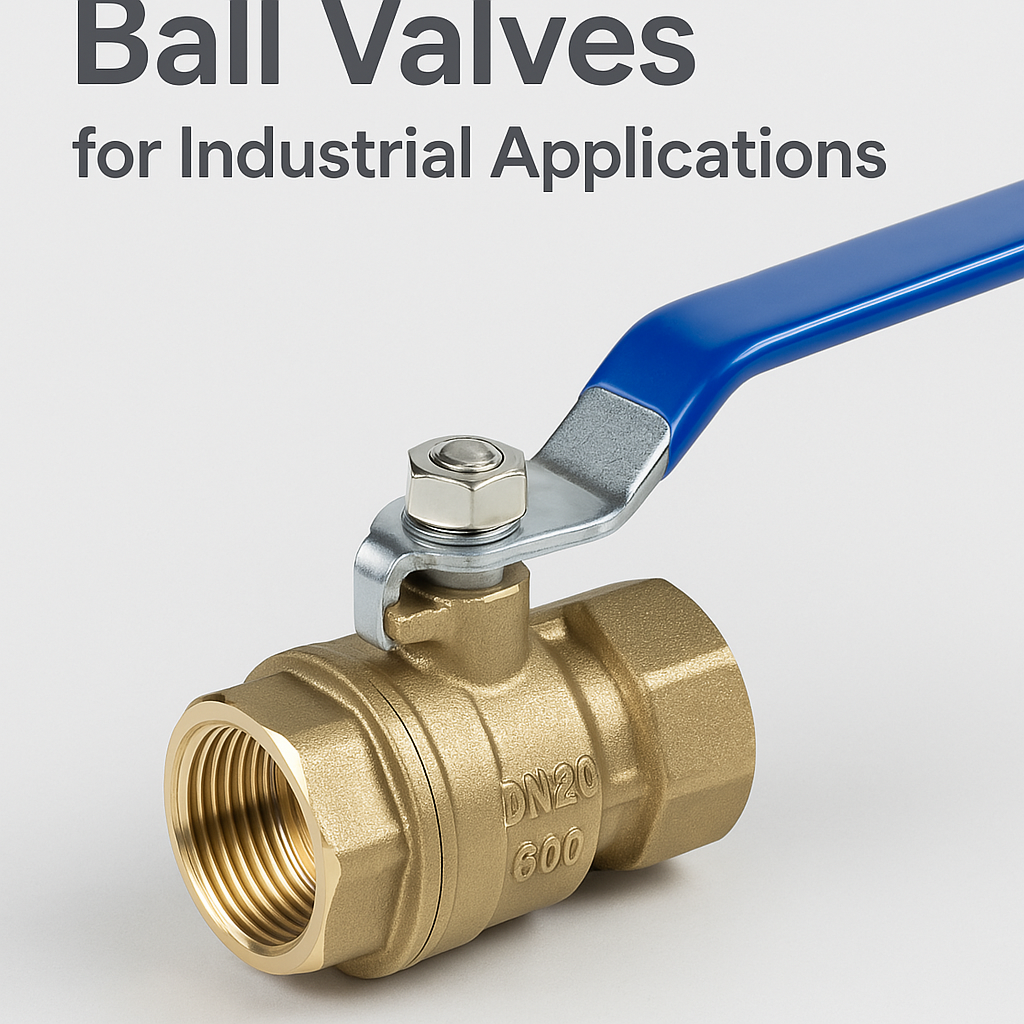

Ein Kugelhahn ist ein Absperrventil, das eine kugelförmige Kugel mit einem Loch durch die Mitte verwendet, um den Durchfluss von Flüssigkeiten oder Gasen zu steuern. Wenn das Ventil geöffnet ist, richtet sich das Loch mit der Rohrleitung aus und ermöglicht den Durchfluss. Wenn es geschlossen ist, blockiert der feste Teil der Kugel den Durchfluss. Sie sind bekannt für schnelles Absperren, dichte Abdichtung und lange Lebensdauer.
2. Arten von Kugelhähnen
Es gibt mehrere Arten von Kugelhähnen, basierend auf Konstruktion und Anwendung:
- Schwimmende Kugelventil: Die Kugel ist aufgehängt und wird durch den Druck der Flüssigkeit gegen den Sitz gedrückt. Ideal für niedrigen bis mittleren Druck.
- Trunnion-Kugelhahn: Die Kugel ist oben und unten verankert, geeignet für Hochdruckumgebungen.
- Full Port (Full Bore) Ventil: Der Bohrungsdurchmesser entspricht der Rohrleitung. Minimaler Druckabfall.
- Reduziertes Portventil: Kleinere Bohrung, verursacht einen leichten Druckabfall, ist aber kompakter.
- V-Port-Kugelhahn: Verfügt über eine V-förmige Kugel oder Sitz für präzise Durchflussregelung.
- Mehrwegeventil: Wird in komplexen Rohrleitungssystemen verwendet und ermöglicht mehrere Durchflusswege (3-Wege oder 4-Wege).
3. Körpermaterialien und ihre Anwendungen
Das Material des Ventilkörpers und der internen Komponenten bestimmt dessen chemische Verträglichkeit und mechanische Festigkeit:
- Edelstahl: Korrosionsbeständig, geeignet für aggressive Medien und sanitäre Anwendungen.
- Kohlenstoffstahl: Stark und kostengünstig; am besten für Öl und Gas geeignet.
- Messing: Häufig in Niederdruckanwendungen wie Wasser- und HLK-Systemen verwendet.
- PVC/CPVC: Leicht, beständig gegen viele Chemikalien; ideal für nichtmetallische Systeme.
4. Sitz- und Dichtungsmaterialien
Sitze und Dichtungen sind entscheidend für die Dichtheit und Leistung des Ventils bei unterschiedlichen Temperaturen:
- PTFE (Teflon): Hervorragende chemische Beständigkeit, häufig in Ventilen für allgemeine Zwecke verwendet.
- RTFE: Verstärktes PTFE für höhere mechanische Festigkeit.
- PEEK: Hochtemperatur- und Druckbeständigkeit.
- Metallsitze: Für Hochtemperatur- oder abrasive Anwendungen.
5. Betätigungsmethoden
Kugelhähne können manuell oder mit Antrieben für Fern- oder automatisierte Steuerung betrieben werden:
- Manueller Hebel/Gang: Einfach, wird verwendet, wenn eine seltene Bedienung erforderlich ist.
- Elektrischer Antrieb: Gut für Automatisierung und Fernsteuerung; langsamer als pneumatisch.
- Pneumatischer Antrieb: Schnelle Reaktionszeit; bevorzugt in der Prozessindustrie.
- Hydraulischer Antrieb: Für hohe Kraftanforderungen, oft in großen Rohrleitungssystemen.
6. Wichtige Auswahlkriterien
Beim Auswählen eines Kugelhahns sollten Sie Folgendes beachten:
-
Betriebsdruck und Temperatur
Stellen Sie sicher, dass die Bewertung des Ventils den maximalen Systemdruck und die maximale Temperatur übersteigt. -
Medienkompatibilität
Wählen Sie Materialien, die mit dem Prozessfluid kompatibel sind, um Korrosion oder Abbau zu vermeiden. -
Flusssteuerungsanforderungen
Für die Drosselung verwenden Sie V-Port- oder Zapfenventile mit geeigneten Antrieben. -
Pipeline-Größe und Layout
Berücksichtigen Sie Voll- vs. Reduzierbohrung, Anschlusskonfiguration und Einbauraum. -
Automatisierungsbedarf
Bestimmen Sie, ob das Ventil ferngesteuert oder in ein Steuerungssystem integriert werden muss. -
Wartung und Lebensdauer
Wählen Sie Ventile, die leicht zu warten sind und für die Ersatzteile leicht verfügbar sind.
7. Installations- und Wartungstipps
- Richtige Ausrichtung: Fehl ausgerichtete Ventile können zu Sitzschäden und Undichtigkeiten führen.
- Drehmomenteinstellungen: Befolgen Sie beim Anziehen stets die vom Hersteller empfohlenen Drehmomente.
- Routineinspektionen: Regelmäßige Überprüfungen auf Lecks, Dichtungsverschleiß und die Funktion des Aktuators.
- Reinigung: Besonders wichtig für Sanitär- oder Hochreinheitssysteme.
8. Häufige Fehler, die vermieden werden sollten
- Die falsche Wahl des Materials für chemische Medien.
- Verwendung von Handventilen in Anwendungen mit hoher Zykluszahl.
- Kompatibilität von Sitz und Dichtung wird ignoriert.
- Unterschätzung der Druck-/Temperaturanforderungen.
9. Anwendungsbeispiele
- Oil & Gas: Trunnion-Kugelhähne für Hochdruckleitungen.
- Lebensmittel & Getränke: Edelstahl-Vollportventile für hygienische Rohrleitungen.
- Pharmazeutisch: V-Port-Ventile mit präziser Steuerung und Reinigungsfähigkeit.
- HVAC: Messing-Kugelhähne für Kalt-/Warmwassersysteme.
10. Abschließende Gedanken
Kugelhähne sind robust, vielseitig und werden in vielen Industriezweigen eingesetzt. Ihre Wirksamkeit hängt jedoch davon ab, den richtigen Typ, das richtige Material und die passende Betätigung für die Aufgabe auszuwählen. Ein gut gewähltes Ventil kann Ausfallzeiten reduzieren, die Systemeffizienz steigern und kostspielige Ausfälle verhindern.
