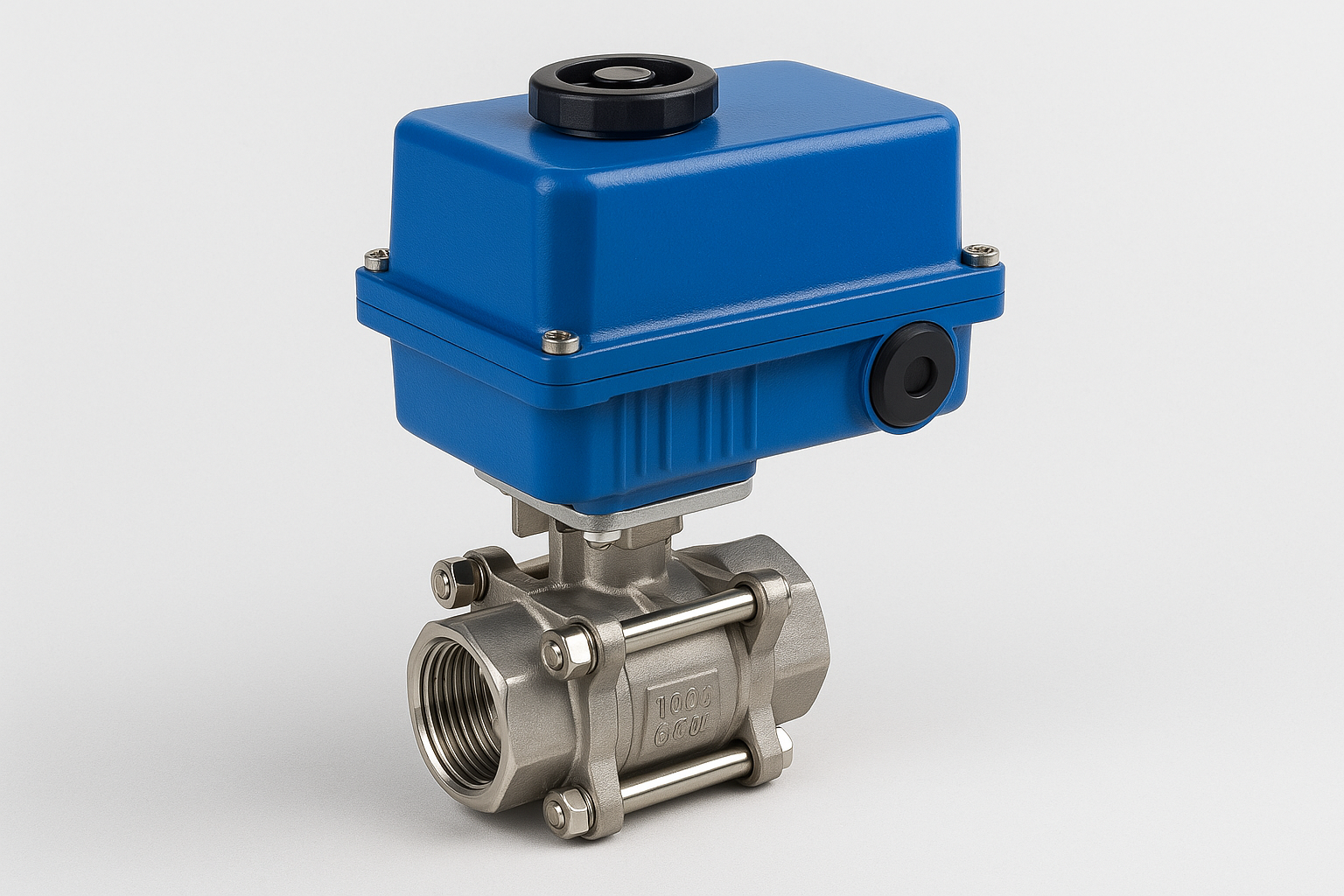

1. Was ist ein elektrischer Aktuator?
Ein elektrischer Antrieb ist ein Gerät, das elektrische Energie in mechanisches Drehmoment umwandelt, um ein Ventil zu öffnen, zu schließen oder zu modulieren. Er ersetzt die manuelle Bedienung durch eine automatisierte Steuerung, die aus der Ferne ausgelöst oder über Steuerungssysteme wie SPS oder SCADA programmiert werden kann.
Sie können mit verschiedenen Ventiltypen verwendet werden, einschließlich Kugelhähnen, Schmetterlingsventilen, Schiebern und Kegelventilen.
2. Hauptvorteile von elektrischen Stellantrieben
Präzision und Kontrolle
Elektrische Antriebe ermöglichen eine äußerst präzise Ventilpositionierung – bis auf Bruchteile eines Grades. Dies ist entscheidend in Anwendungen, die eine feine Durchflussregelung erfordern, wie Dosiersysteme oder Chargenprozesse in der chemischen und pharmazeutischen Industrie.
Fernbedienung und automatischer Betrieb
Mit elektrischen Antrieben können Ventile aus der Ferne über ein Bedienfeld oder ein zentrales System gesteuert werden. Dies erhöht die Sicherheit (indem Bediener von Gefahrenbereichen ferngehalten werden) und die Effizienz (durch die Integration der Ventilsteuerung in automatisierte Abläufe).
Integration mit Smart Systems
Elektrische Antriebe sind mit modernen digitalen Systemen kompatibel, einschließlich Modbus, Profibus und Ethernet/IP. Dies ermöglicht eine Echtzeitüberwachung, Diagnostik und vorausschauende Wartung — wodurch Ausfallzeiten minimiert werden.
Energieeffizienz
Im Gegensatz zu pneumatischen Antrieben, die eine ständige Luftzufuhr benötigen, verbrauchen elektrische Antriebe nur während der Bewegung Energie. Dies macht sie ideal für Anwendungen, bei denen Energieeinsparungen und Umweltaspekte im Vordergrund stehen.
Einfache Installation und Wartung
Elektrische Antriebe sind im Allgemeinen einfacher zu installieren und zu warten als pneumatische oder hydraulische Optionen. Sie benötigen keine Kompressoren, Schläuche oder komplexe Hydraulikkreisläufe – nur eine Stromquelle und ein Steuersignal.
Niedriger Geräuschpegel
Elektrische Antriebe arbeiten viel leiser als pneumatische Systeme. Dies kann in Umgebungen wie Krankenhäusern, Laboren oder Geschäftsgebäuden entscheidend sein.
3. Wichtige industrielle Anwendungen
- Wasser- und Abwasserbehandlung: Automatisierung der Durchflussregelung für saubere und effiziente Abläufe.
- Öl & Gas: Fernbedienung in gefährlichen oder schwer zugänglichen Umgebungen.
- HLK-Systeme: Präzise Steuerung von Heiz-/Kühlventilen und Zeitplanung.
- Kraftwerke: Feine Steuerung von Dampf- oder Kühlsystemen.
- Pharmazeutische und Lebensmittelproduktion: Hygienisches, genaues und konsistentes Flussmanagement.
4. Arten von elektrischen Antrieben
- Ein/Aus-Stellantriebe: Öffnen oder schließen Sie das Ventil vollständig. Ideal für Absperranwendungen.
- Modulierende Aktuatoren: Sorgen für präzise Zwischenpositionen zur Drosselung oder Durchflussregelung.
- Mehrfachdrehungsaktuatoren: Werden für Ventile verwendet, die mehrere Umdrehungen zum Öffnen/Schließen benötigen, wie Schieber- oder Kugelventile.
- Vierteldrehungsantriebe: Entwickelt für Kugel-, Kegel- oder Absperrklappen, die eine 90°-Drehung erfordern.
5. Wichtige Auswahlparameter
Beim Auswählen eines elektrischen Stellantriebs beachten Sie:
- Drehmomentanforderung: Muss dem Betriebsdrehmoment des Ventils entsprechen oder dieses übersteigen.
- Stromversorgung: Übliche Optionen sind 24V DC, 110V/220V AC.
- Steuersignal: Optionen umfassen 4–20mA, 0–10V oder digitale Protokolle.
- Arbeitszyklus: Wählen Sie ein Modell, das die Betriebsfrequenz unterstützt.
- Umweltschutz: Achten Sie auf IP-Schutzarten für Staub-/Wasserschutz oder explosionsgeschützte Ausführungen.
- Ausfallsichere Optionen: Batteriepuffer oder Federrückstellung für Notabschaltungen.
6. Vergleich mit pneumatischen und hydraulischen Antrieben
| Besonderheit | Elektrischer Antrieb | Pneumatischer Antrieb | Hydraulischer Antrieb |
|---|---|---|---|
| Stromquelle | Strom | Druckluft | Hydraulikflüssigkeit |
| Energieverbrauch | Nur beim Betrieb | Konstanter Luftdruck | Konstanter Druck |
| Wartung | Niedrig | Mäßig | Hoch |
| Kontrollpräzision | Hoch | Mäßig | Mäßig bis hoch |
| Lärm | Sehr niedrig | Hoch | Mäßig |
| Installation | Einfach | Benötigt Luftleitungen | Benötigt Hydrauliksystem |
7. Häufige Fehler, die vermieden werden sollten
- Unterdimensionierung: Die Verwendung eines Aktuators mit unzureichendem Drehmoment kann unter Druck zu einem Ausfall führen.
- Falsches Steuersignal: Stellen Sie die Kompatibilität mit Ihrem bestehenden Steuersystem sicher.
- Ignorieren des Arbeitszyklus: Nicht alle Aktuatoren können kontinuierlich oder häufig betrieben werden.
- Ungeeignete Schutzart: Die Verwendung von nicht wetterfesten Aktuatoren im Außenbereich kann zu Schäden führen.
8. Wartung und Langlebigkeit
Obwohl elektrische Antriebe weniger Wartung benötigen als ihre pneumatischen oder hydraulischen Gegenstücke, sind regelmäßige Inspektionen dennoch unerlässlich:
- Überprüfen Sie die elektrischen Verbindungen.
- Auf Überhitzung überwachen.
- Führen Sie regelmäßige Drehmomentprüfungen durch.
- Überprüfen Sie die Dichtung des Aktuators und das Gehäuse auf Anzeichen von Korrosion oder Beschädigungen.
Bei richtiger Pflege können elektrische Stellantriebe in anspruchsvollen Industrieumgebungen über ein Jahrzehnt halten.
9. Zukunft der Ventilautomatisierung: Intelligente Aktuatoren
Da Industry 4.0 zum Standard wird, werden intelligente Aktuatoren mit integrierter Diagnostik, drahtloser Kommunikation und Selbstkalibrierung immer häufiger. Diese Geräte können Verschleiß erkennen, Ausfälle vorhersagen und Bediener benachrichtigen, bevor ein Problem auftritt.
10. Fazit
Elektrische Antriebe bieten unvergleichliche Präzision, Integration und Effizienz in der modernen Ventilautomatisierung. Egal, ob Sie ein Altsystem aufrüsten oder ein neues entwerfen, elektrische Antriebe bieten die Flexibilität und Leistung, die erforderlich sind, um den heutigen anspruchsvollen Industriestandards gerecht zu werden.
Von Sicherheit bis zu Kosteneinsparungen, von Kontrolle bis zu Fernzugriff – die Vorteile sind klar. Wechseln Sie, und Ihre Systeme werden es Ihnen danken.
