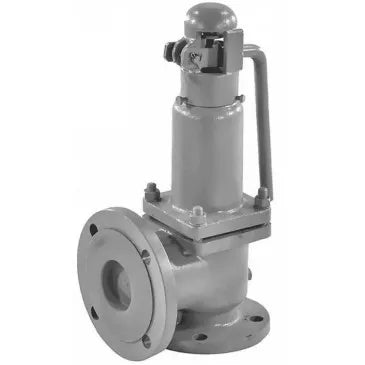

Federbelastete Sicherheitsentlastungsventile Elephant VR2130M-F Vollhub, geflanscht, Gehäuse - Stahl 25L, Scheibe - Stahl 20X13, Dichtung - Metall
Federbelastete Sicherheitsentlastungsventile Elephant VR2130M-F Vollhub, geflanscht, Gehäuse - Stahl 25L, Scheibe - Stahl 20X13, Dichtung - Metall - DN25 0,6-1 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferung und Versand
Lieferung und Versand
Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.
Beschreibung
Beschreibung
Feder-Sicherheitsventile sind so konstruiert, dass sie das Arbeitsmedium in die Atmosphäre oder in die Auslassleitung ableiten, wenn der eingestellte Druck des Arbeitsmediums in der Einlassleitung überschritten wird. Diese Ventile gehören zu den direkt wirkenden Sicherheitsventilen. Die Flussrichtung des Mediums befindet sich unter dem Kolben. Das Überschreiten des Einstelldrucks führt zur Kompression der Ventilfeder und zum Öffnen des Kolbens mit der Ableitung des Mediums durch das Auslassrohr.
Technische Merkmale der Sicherheitsfederdruckventile Elephant VR2130M-F Vollhub, Flanschanschluss, Gehäuse - Stahl 25L, Scheibe - Stahl 20X13, Dichtung - Metall
| Merkmal | Wert |
|---|---|
| Ventiltyp | Sicherheitsventil |
| Nenndruck | 16 bar |
| Betriebstemperatur | -40°C bis +300°C |
| Arbeitsmedium | Wasser, Luft, Dampf |
| Anwendung | Wasserversorgung, Dampfanlagen, Drucklufttransport, Heizsysteme, Prozessleitungen |
| Gehäusematerial | Carbon Steel A216 Gr WCB/25L |
| Absperrelementmaterial | Stahl 20X13 |
| Dichtungsmaterial | Metall |
| Verbindungstyp | Flansch |
| Installationsmethode | Vertikal |
| Herstellungsland | China |
| Marke | Elefant |
Abmessungen der Sicherheitsfederventile Elephant VR2130M-F Vollhub, geflanscht, Gehäuse - Stahl 25L, Scheibe - Stahl 20X13, Dichtung - Metall
| mm | Modell | ||||||
| DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 | |
| DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| DN1 | 40 | 50 | 65 | 80 | 100 | 100 | 150 |
| D | 115 | 135 | 145 | 160 | 180 | 195 | 215 |
| D1 | 85 | 100 | 110 | 125 | 145 | 160 | 180 |
| D2 | 68 | 78 | 88 | 102 | 122 | 133 | 158 |
| D3 | 130 | 140 | 160 | 185 | 205 | 205 | 260 |
| D4 | 100 | 110 | 130 | 150 | 170 | 170 | 225 |
| D5 | 80 | 90 | 110 | 128 | 148 | 148 | 202 |
| Gleichstrom | 16 | 16 | 20 | 25 | 33 | 40 | 48 |
| L | 100 | 105 | 115 | 130 | 140 | 150 | 160 |
| L1 | 70 | 75 | 85 | 90 | 120 | 135 | 200 |
| H | 385 | 390 | 395 | 420 | 510 | 530 | 620 |
| Gleichstrom | 16 | 16 | 20 | 25 | 33 | 40 | 48 |
| nicken | 4–14 | 4–18 | 4–18 | 4–18 | 4–18 | 8–18 | 8–22 |
| n1–Ød1 | 4–14 | 4–14 | 4–14 | 4–18 | 4–18 | 4–18 | 8–18 |
Maßskizze der Sicherheitsfederventile Elephant VR2130M-F Vollhub, geflanscht, Gehäuse - Stahl 25L, Scheibe - Stahl 20X13, Dichtung - Metall
Details der Sicherheitsfederventile Elephant VR2130M-F Vollhub, geflanscht, Gehäuse - Stahl 25L, Scheibe - Stahl 20X13, Dichtung - Metall
| Nr. | Teilename |
|---|---|
| 1 | Körper |
| 2 | Abdeckung |
| 3 | Kappe |
| 4 | Sitz |
| 5 | Scheibe |
| 6 | Disc-Halter |
| 7 | Führungsbuchse |
| 8 | Dichtung |
| 9 | Einstellring |
| 10 | Dichtung |
| 11 | Schlossriegel |
| 12 | Dichtung |
| 13 | Ball |
| 14 | Stängel |
| 15 | Einstellschraube |
| 16 | Nuss |
| 17 | Unterstützung |
| 18 | Frühling |
| 19 | Hebel |
| 20 | Welle |
| 21 | Waschmaschine |
| 22 | Bolzen |
| 23 | Nuss |
| 24 | Waschmaschine |
| 25 | Zucht |
| 26 | Splint |
| 27 | Nuss |
| 28 | Siegel |
| 29 | Waschmaschine |
Detailskizze von federbelasteten Sicherheitsentlastungsventilen Elephant VR2130M-F Vollhub, geflanscht, Gehäuse - Stahl 25L, Scheibe - Stahl 20X13, Dichtung - Metall
Spezifikation
Spezifikation
-
Herkunftsland
-
Körpermaterial
-
Verbindungstyp
-
BetriebsumgebungWasser, Luft, Dampf
-
AnwendungenWasserversorgung, Dampfanlagen, Drucklufttransport, Heizsysteme, Prozessrohrleitungen
-
Nenndruck
-
Typ der Dichtung
-
Disc material
