Kugelsitzventil Elephant VCB1433N-T PSI232 Gehäusematerial - Gusseisen – Valve Elephant
1 8
Elephant  |  SKU: D100-03687

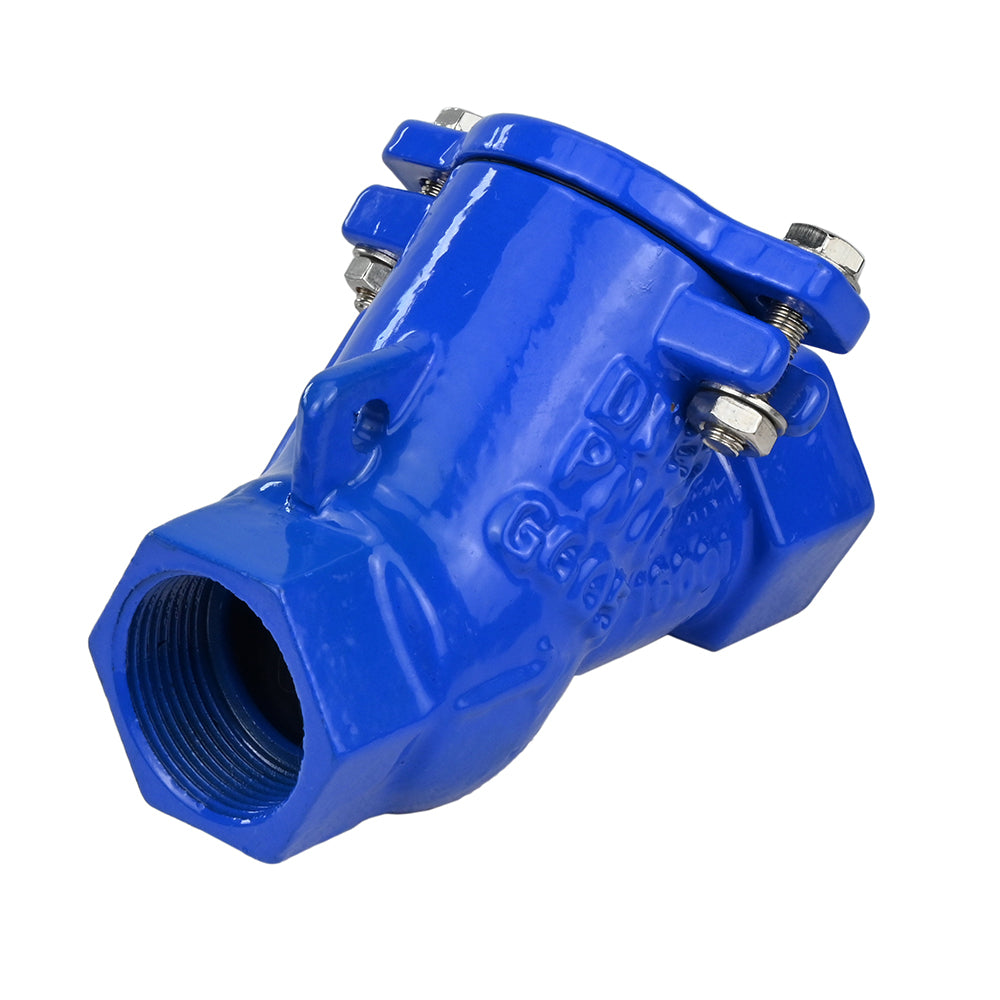

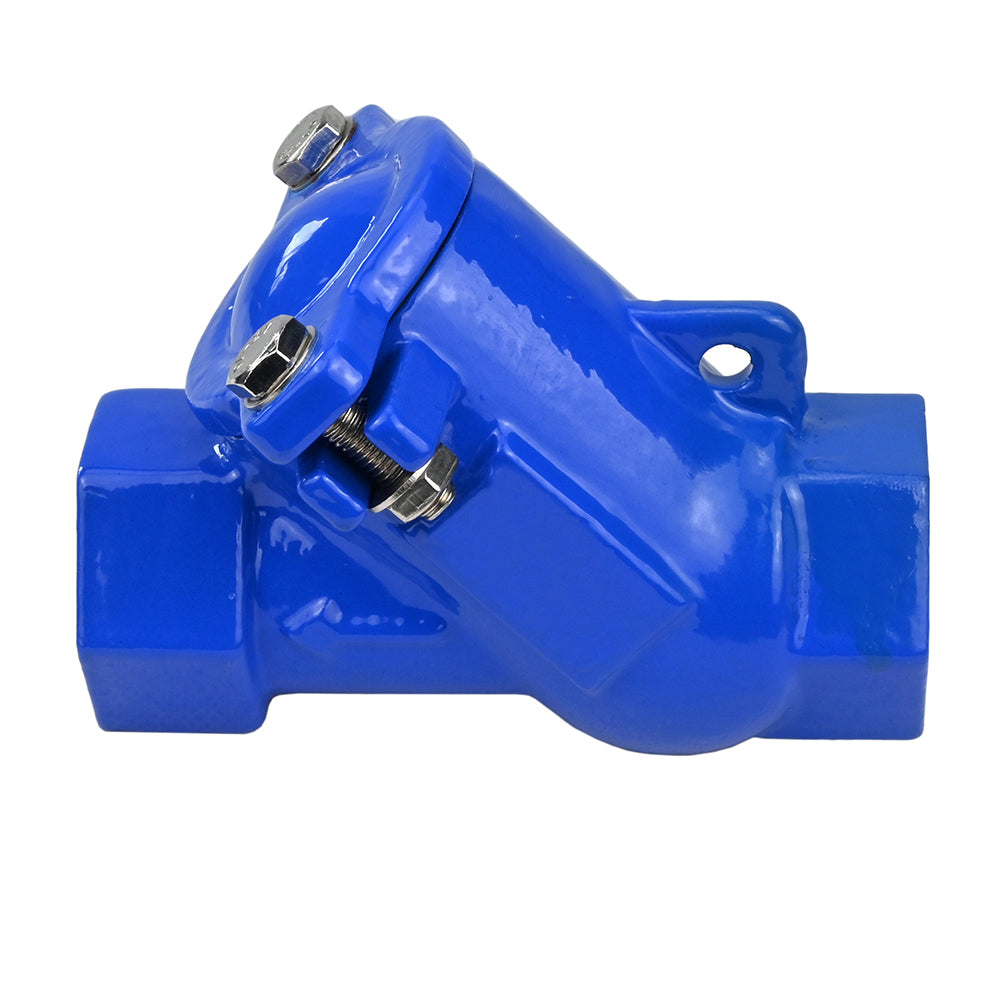

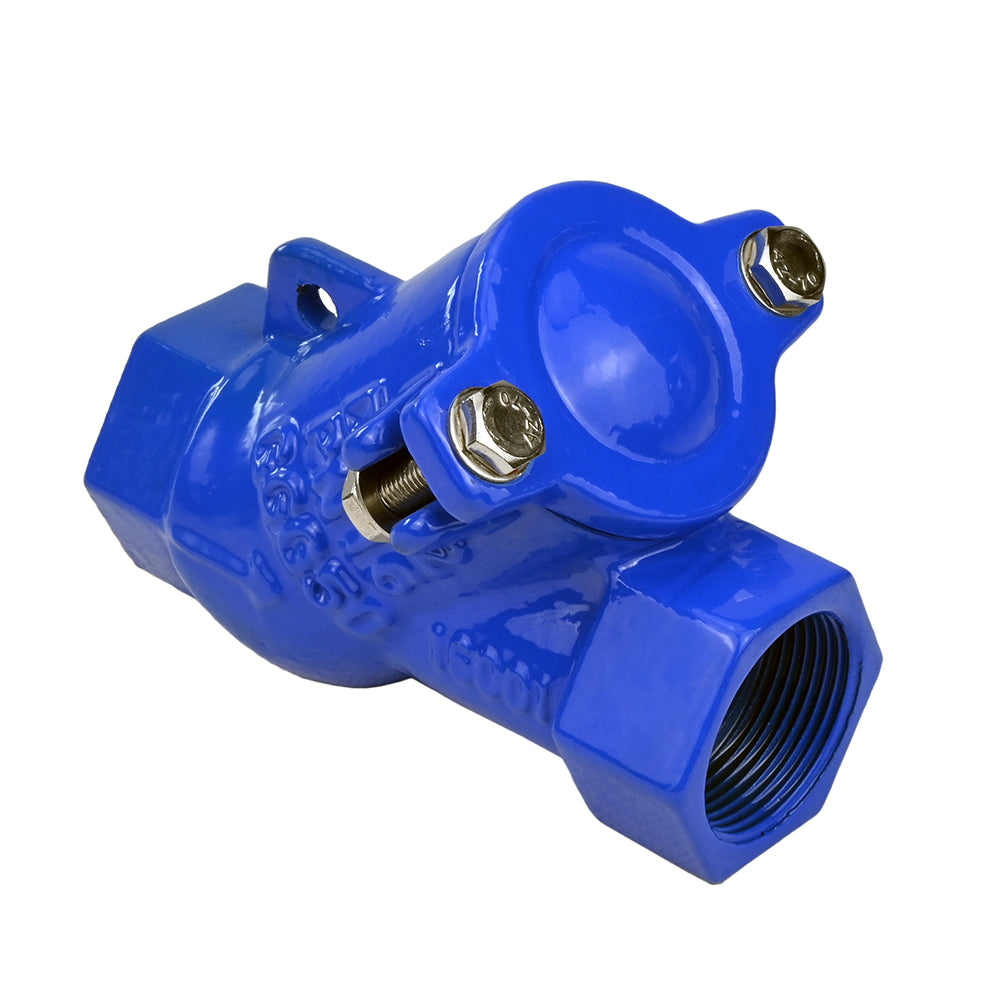

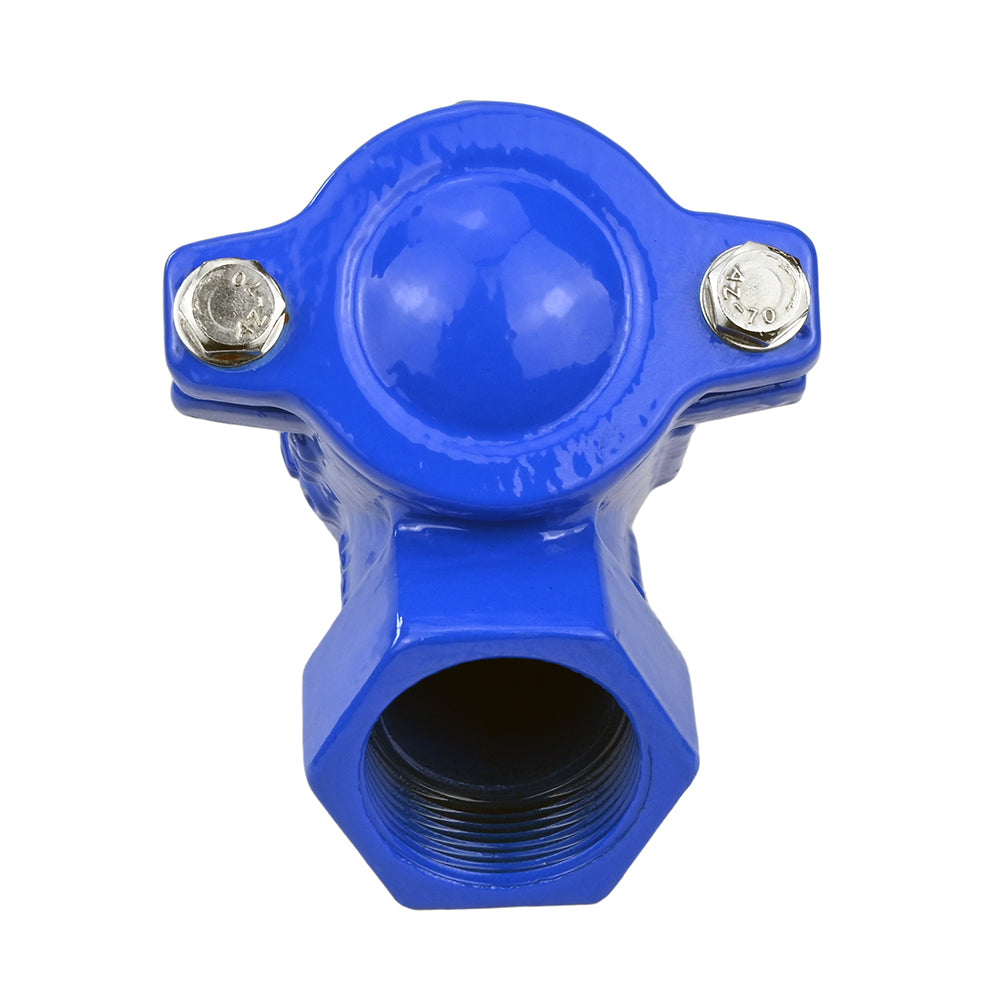

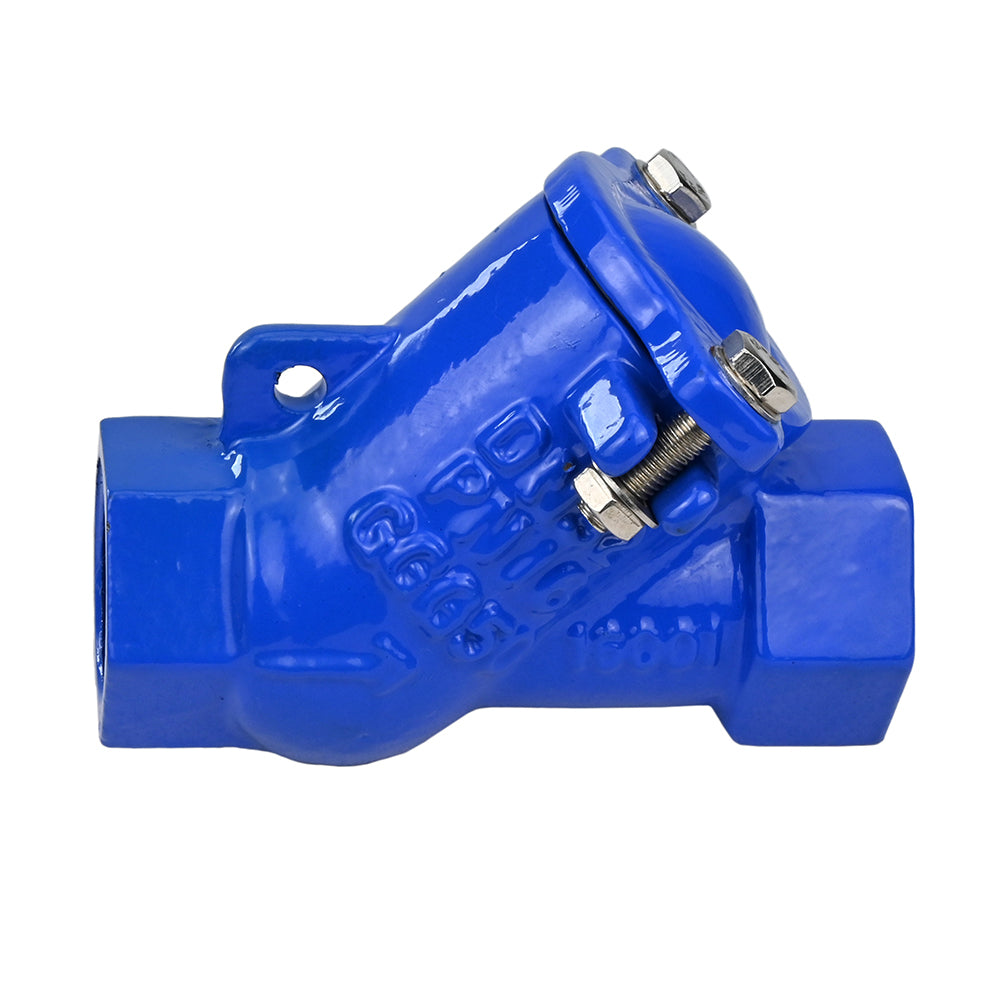

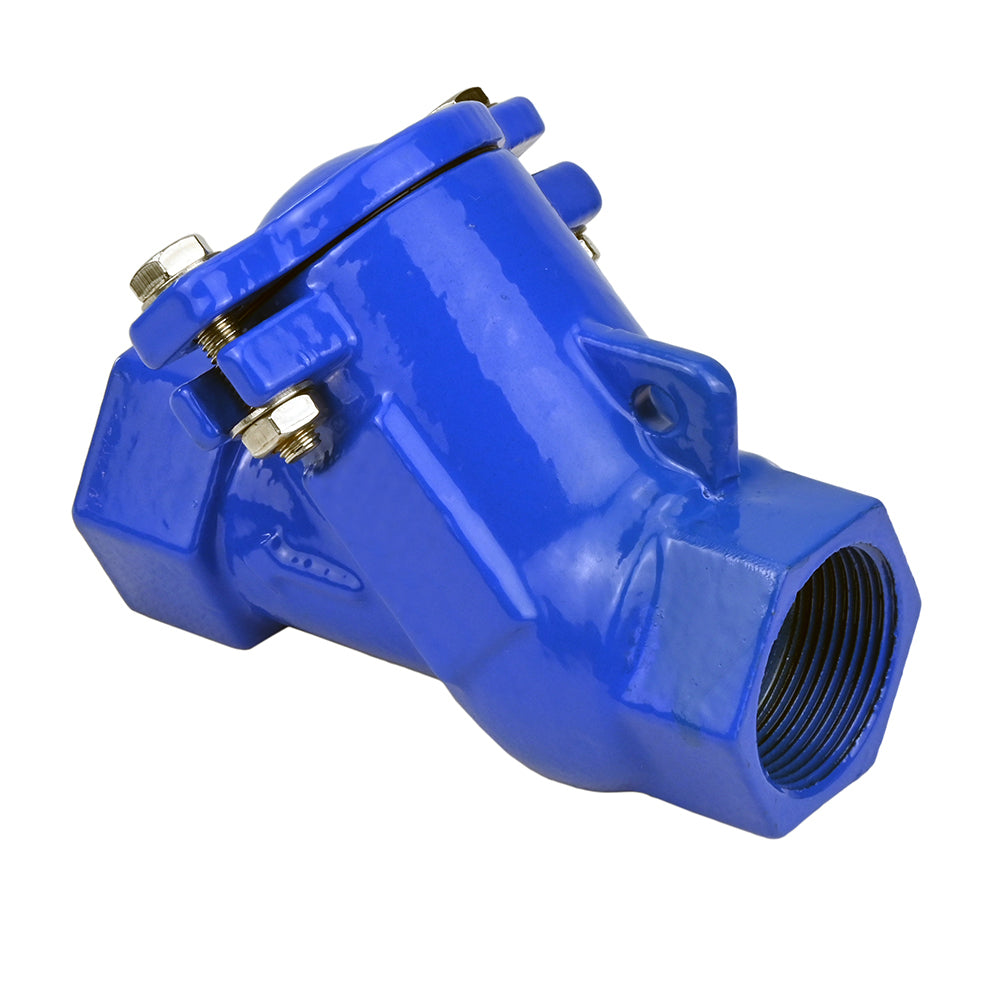

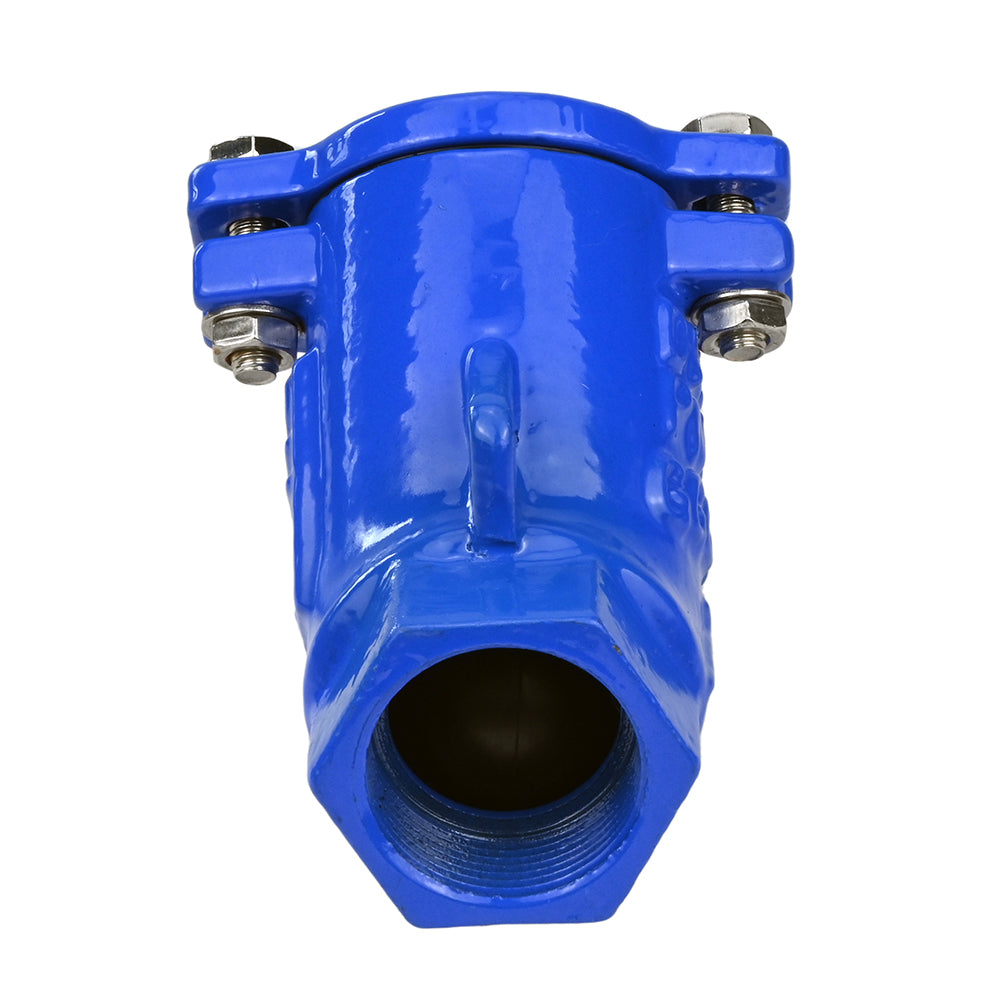

Kugelsitzventil Elephant VCB1433N-T PSI232 Gehäusematerial - Gusseisen GGG50, Dichtung - NBR, Kugelmaterial - Stahl, NBR, Gewinde

€38,44
inkl. MwSt. Versand wird beim Checkout berechnet.

Kugelsitzventil Elephant VCB1433N-T PSI232 Gehäusematerial - Gusseisen GGG50, Dichtung - NBR, Kugelmaterial - Stahl, NBR, Gewinde - DN15 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Kugelrückschlagventil ist so konstruiert, dass es Änderungen der Fließrichtung des Arbeitsmediums in der Rohrleitung in die entgegengesetzte Richtung verhindert.
Das Absperrelement des Ventils ist eine Stahlkugel, die mit einer Schutzschicht aus NBR-Gummi beschichtet ist. Die Position der Kugel im Gehäuse wird durch den im Rohrleitungsnetz erzeugten Druck bestimmt. Im Normalbetrieb bewegt sich die Kugel unter dem Einfluss des Drucks des Arbeitsmediums nach oben und nimmt ihren Platz in einem speziellen Fach im Ventilkörper ein, ohne den Durchfluss zu behindern. Fällt der Druck unter den durch die technischen Eigenschaften des Ventils festgelegten Wert, fällt die Kugel unter dem Einfluss der Schwerkraft nach unten und blockiert den Querschnitt der Rohrleitung. Die Konstruktion des inneren Teils des Gehäuses ist so gestaltet, dass der Fluss des Arbeitsmediums, der in die entgegengesetzte Richtung verläuft, das Absperrelement nicht nach oben verdrängt, sondern es in der unteren Position fixiert.





Gesamt- und Einbaudimensionen der Ventile Elephant VCB1433N-T PSI232 Gehäusematerial - Gusseisen GGG50, Dichtung - NBR, Kugelmaterial - Stahl, NBR, Gewinde

DN L H Gewicht, kg
15 120 ± 2 75 ± 10 1,44
20 120 ± 2 75 ± 10 1,44
25 120 ± 2 75 ± 10 1,44
32 135 ± 2 75 ± 10 2
40 145 ± 2 93 ± 10 2,04
50 175 ± 2 106 ± 10 3,2
65 200 ± 2 131 ± 10 5,3

Skizze der Ventilabmessungen Elephant VCB1433N-T PSI232 Gehäusematerial - Gusseisen GGG50, Dichtung - NBR, Kugelmaterial - Stahl, NBR, Gewinde





Ventilmaterial-Spezifikation Elephant VCB1433N-T PSI232 Gehäusematerial - Gusseisen GGG50, Dichtung - NBR, Kugelmaterial - Stahl, NBR, Gewinde

Nr. Name Material
1 Fall Gusseisen GGG50
2 Verkohlen Stahl+NBR
3 Gehäusedeckeldichtung NBR
4 Abdeckung Gusseisen GGG50
5, 6 Schraube, Mutter StahlSS201

Valve sketch Elephant VCB1433N-T PSI232 Gehäusematerial - Gusseisen GGG50, Dichtung - NBR, Kugelmaterial - Stahl, NBR, Gewinde

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen GGG50/EN-GJS-500-7
  • Maximal zulässige Temperatur
    80 °C
  • Verbindungstyp
    Gewinde NPT/BSP
  • Betriebsumgebung
    Wasser, Luft, Ölprodukte
  • Anwendungen
    Wasserversorgung
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    NBR
  • Rückschlagventiltyp
    Ball

Bewertungen (0)

Dokumentation
nullBall check valve ELEPHANT VCB1433N-T DN15-65 16 bar cast iron threaded

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D100-03687DN1516 bar €38,44 0 Auf Lager
    D100-03688DN2016 bar €39,48 Ausverkauft
    D100-03689DN2516 bar €40,19 Ausverkauft
    D100-03690DN3216 bar €40,53 Ausverkauft
    D100-03691DN4016 bar €60,10 Ausverkauft
    D100-03692DN5016 bar €71,43 Ausverkauft
    D100-03693DN6516 bar €100,13 Ausverkauft
